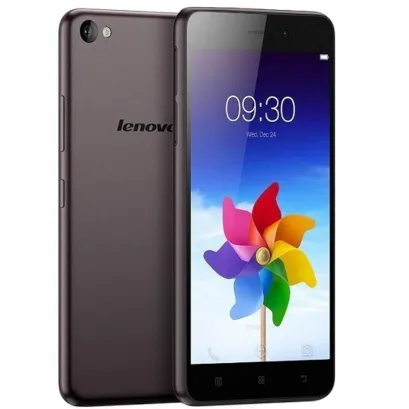

Lenovo S60
Lenovo S60
Dificultad de desmontaje:
Mediano
Duración:
8 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas
Herramienta de expulsión Herramienta de expulsión

Desmontaje/Reparar del dispositivo móvil Lenovo S60 (Lenovo S60-A) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo S60, Paso 1/1 Cómo desmontar Lenovo S60, Paso 1/2

Paso 1.

Con la herramienta clave, abra las tarjetas SIM y las bandejas de tarjetas MMC y extráigalas.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Lenovo S60, Paso 2/1 Cómo desmontar Lenovo S60, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Lenovo S60, Paso 3/1 Cómo desmontar Lenovo S60, Paso 3/2 Cómo desmontar Lenovo S60, Paso 3/3 Cómo desmontar Lenovo S60, Paso 3/4

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 pernos y retire el soporte que sujeta el conector de la batería.

Cómo desmontar Lenovo S60, Paso 4/1 Cómo desmontar Lenovo S60, Paso 4/2 Cómo desmontar Lenovo S60, Paso 4/3

Paso 4.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo S60, Paso 5/1 Cómo desmontar Lenovo S60, Paso 5/2 Cómo desmontar Lenovo S60, Paso 5/3

Paso 5.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 & nbsp; tornillos en la parte inferior.

Cómo desmontar Lenovo S60, Paso 6/1 Cómo desmontar Lenovo S60, Paso 6/2

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Lenovo S60, Paso 7/1 Cómo desmontar Lenovo S60, Paso 7/2 Cómo desmontar Lenovo S60, Paso 7/3 Cómo desmontar Lenovo S60, Paso 7/4

Paso 7.

Desconecte los conectores y retire el cable coaxial y entre placas.

Cómo desmontar Lenovo S60, Paso 8/1 Cómo desmontar Lenovo S60, Paso 8/2 Cómo desmontar Lenovo S60, Paso 8/3

Paso 8.

Hacer palanca & amp; retire la tabla inferior.

Cómo desmontar Lenovo S60, Paso 9/1 Cómo desmontar Lenovo S60, Paso 9/2

Paso 9.

Aumente la potencia & amp; botones de volumen cable flexible.

Cómo desmontar Lenovo S60, Paso 10/1 Cómo desmontar Lenovo S60, Paso 10/2

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 & nbsp; pernos y retire el soporte que sujeta las cámaras.

Cómo desmontar Lenovo S60, Paso 11/1 Cómo desmontar Lenovo S60, Paso 11/2

Paso 11.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Lenovo S60, Paso 12/1 Cómo desmontar Lenovo S60, Paso 12/2 Cómo desmontar Lenovo S60, Paso 12/3 Cómo desmontar Lenovo S60, Paso 12/4

Paso 12.

Dar la vuelta a la placa, desconectar el conector del interior y retirarlo.

Cómo desmontar Lenovo S60, Paso 13/1 Cómo desmontar Lenovo S60, Paso 13/2 Cómo desmontar Lenovo S60, Paso 13/3 Cómo desmontar Lenovo S60, Paso 13/4

Paso 13.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo S60 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo S60
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo S60 — Lenovo S60-A lanzado para los mercados en diferentes países.
