Herramientas recomendadas

Destornillador Phillips #000

Herramientas de la palanca / Spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo S860 con la descripción de cada paso y el conjunto de herramientas requerido.

4815

Vistas

Gustos

—

Preguntas

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

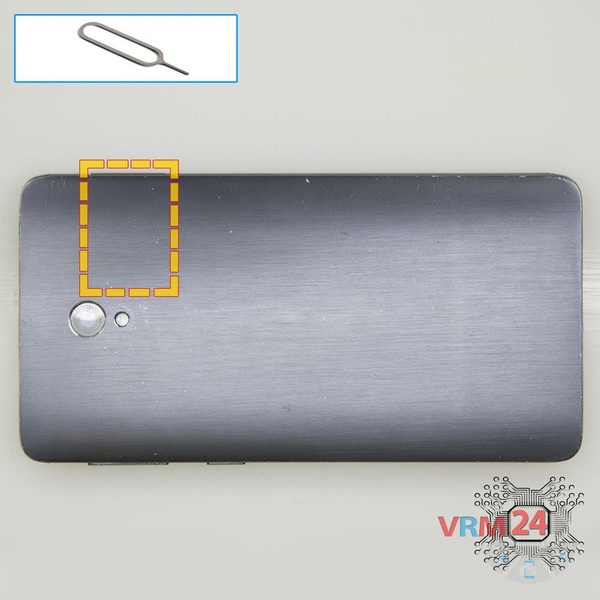

Retire la bandeja

Con la herramienta clave, abra la bandeja de las tarjetas SIM y extráigala.

⚠ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Paso 2.

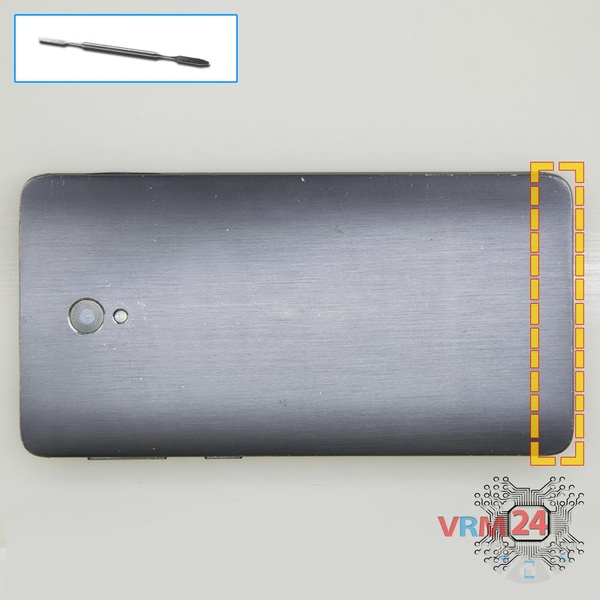

Abrir la tapa

Retire la cubierta del & nbsp; extremo del teléfono.

Paso 3.

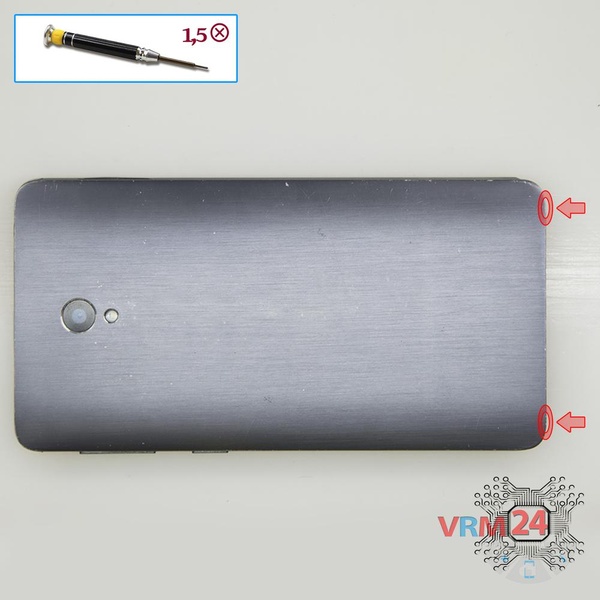

Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), & nbsp; desatornille los 2 tornillos del extremo del teléfono.

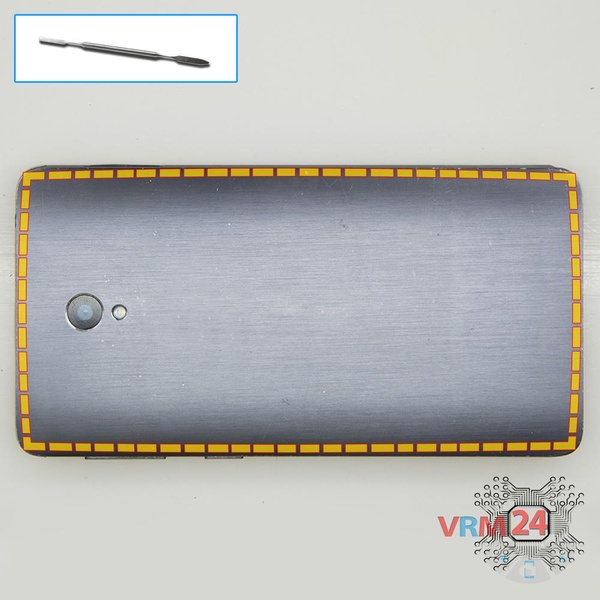

Paso 4.

Abra la tapa trasera

Abra la cubierta trasera.

Paso 5.

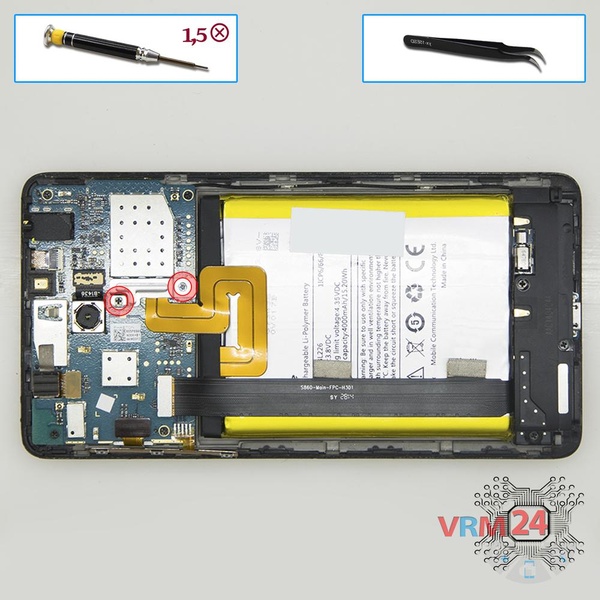

Retire el soporte

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 pernos y retire el soporte que sujeta el conector.

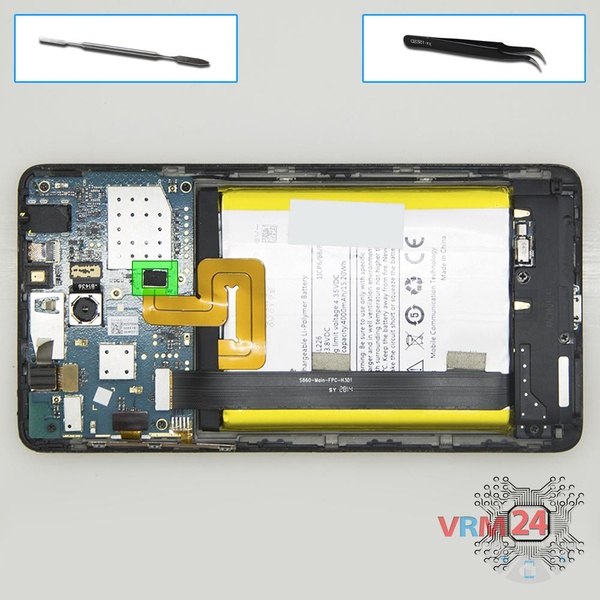

Paso 6.

Desconecte el conector de la batería

Desconecte el conector de la batería.

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Paso 7.

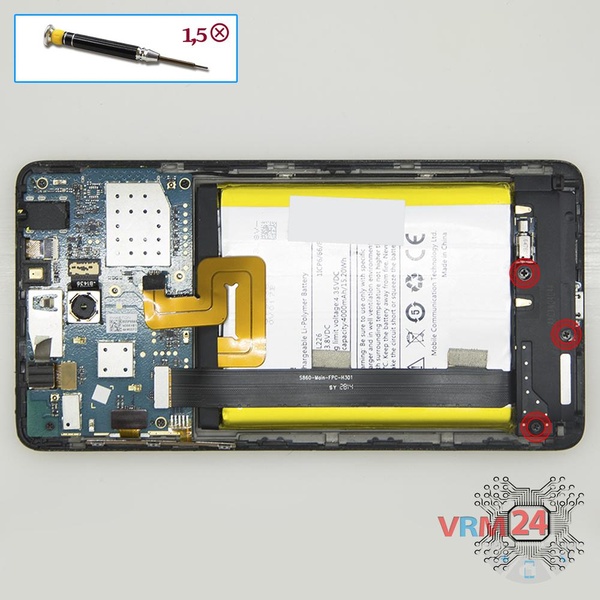

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; tornillos en la parte inferior.

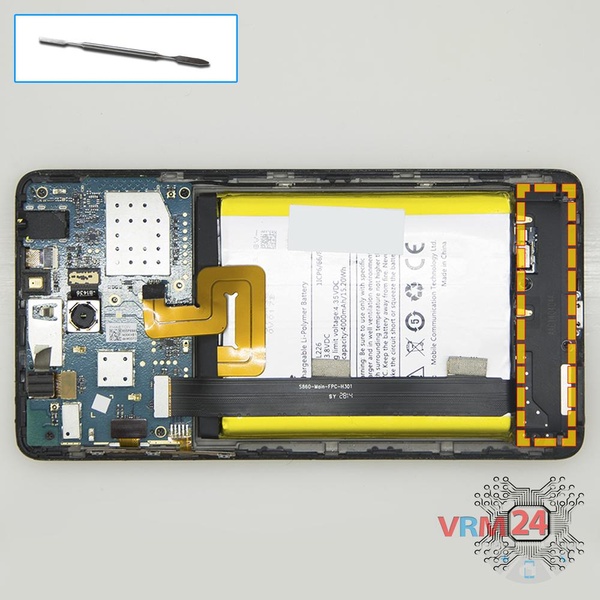

Paso 8.

Retire el altavoz

Haga palanca y retire el conjunto del zumbador (altavoz).

Paso 9.

Desconecte los conectores

Desconecte los conectores en la PCB inferior.

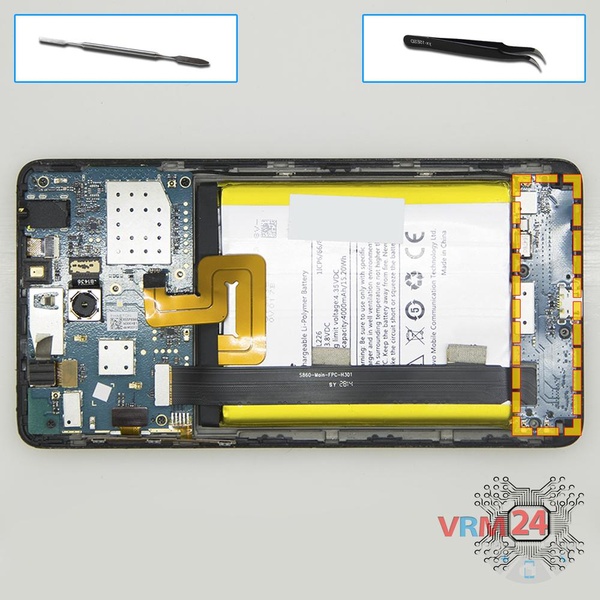

Paso 10.

Retire la placa base

Retire la PCB.

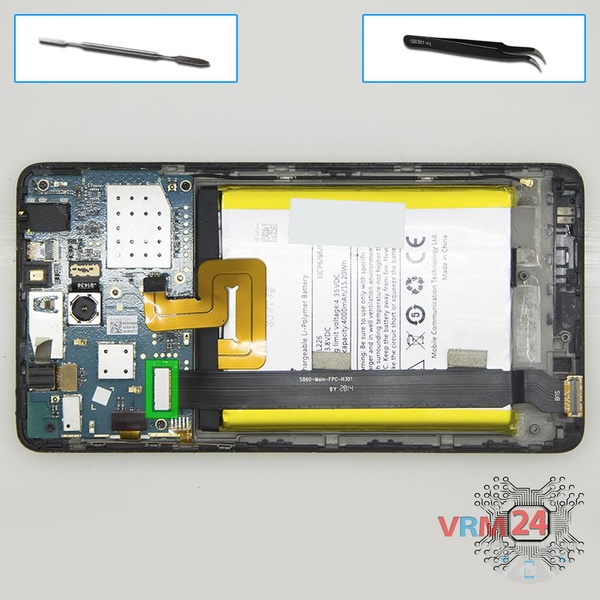

Paso 11.

Retirar el cable de interconexión

Desconecte el conector & nbsp; y retire el cable entre placas.

Paso 12.

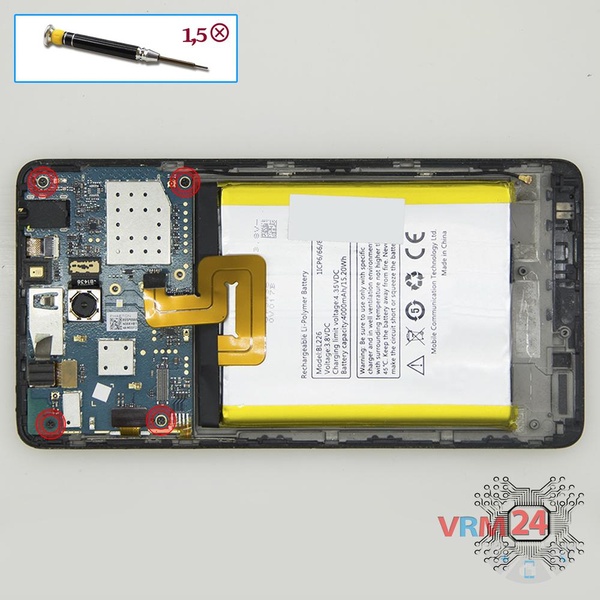

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Paso 13.

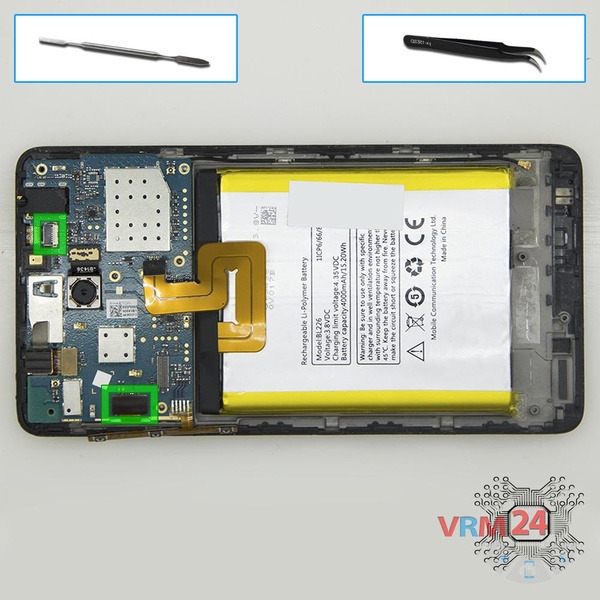

Desconecte los conectores

Desconecte los conectores de la PCB.

Paso 14.

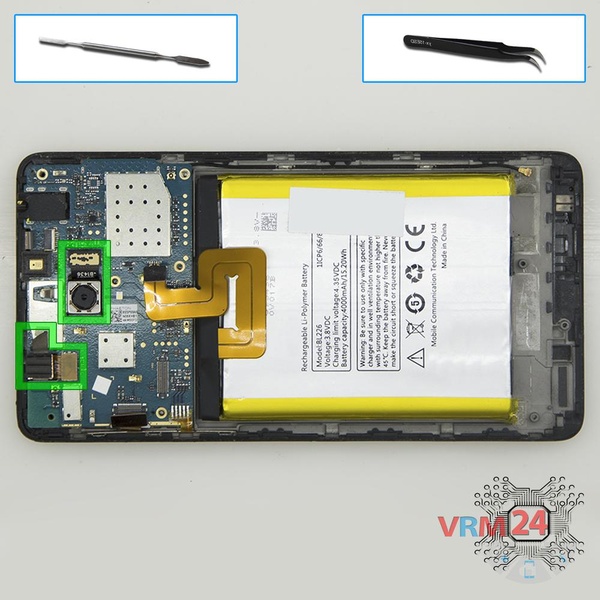

Retire las cámaras

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

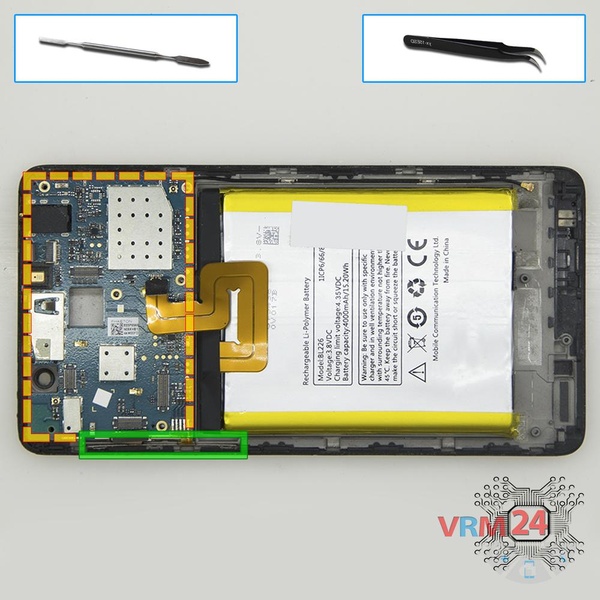

Paso 15.

Retire la placa base

Dar la vuelta al PCB, desconectar el conector del cable coaxial del interior y retirar la placa.

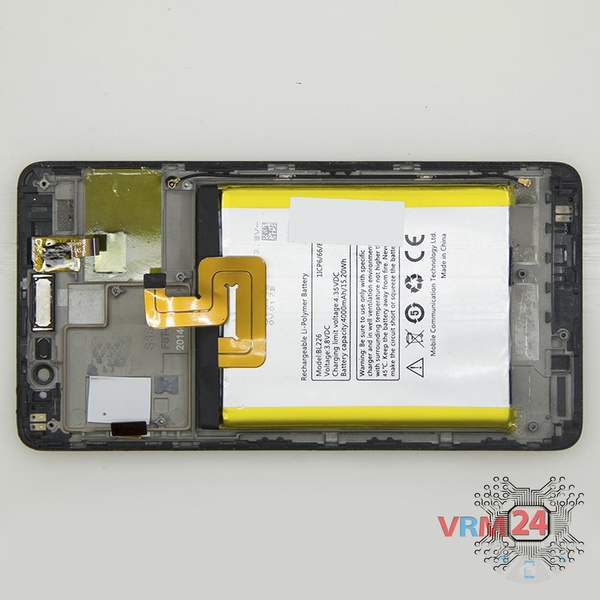

Paso 16.

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene easy complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo S860 lanzado para los mercados en diferentes países.

Instrucciones detalladas de desmontaje de Lenovo S860 en el video, realizadas por nuestro centro de reparación y servicio móvil:
