Lenovo Vibe X2
Lenovo Vibe X2
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo Vibe X2 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo Vibe X2, Paso 1/1 Cómo desmontar Lenovo Vibe X2, Paso 1/2

Paso 1.

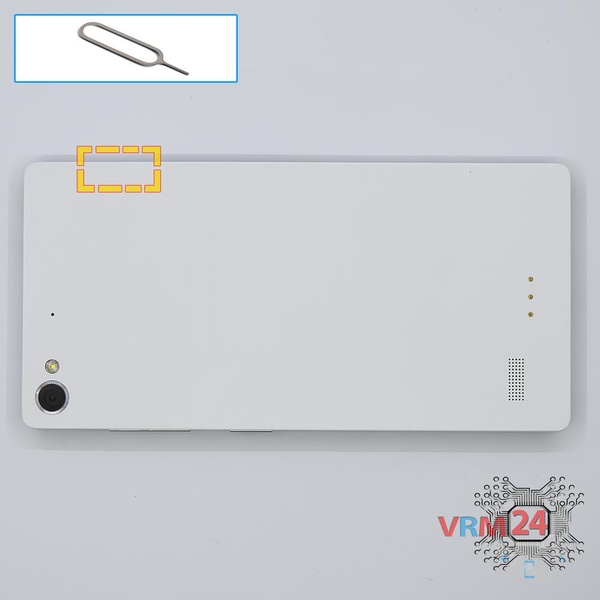

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Lenovo Vibe X2, Paso 2/1 Cómo desmontar Lenovo Vibe X2, Paso 2/2

Paso 2.

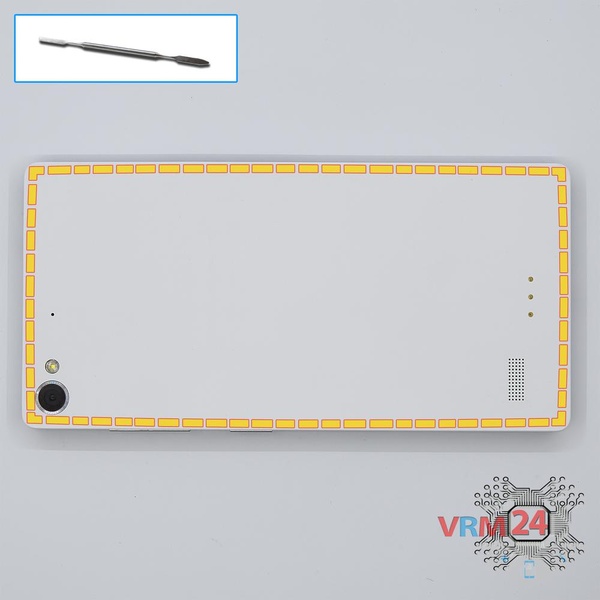

Abra la tapa trasera.

Cómo desmontar Lenovo Vibe X2, Paso 3/1 Cómo desmontar Lenovo Vibe X2, Paso 3/2

Paso 3.

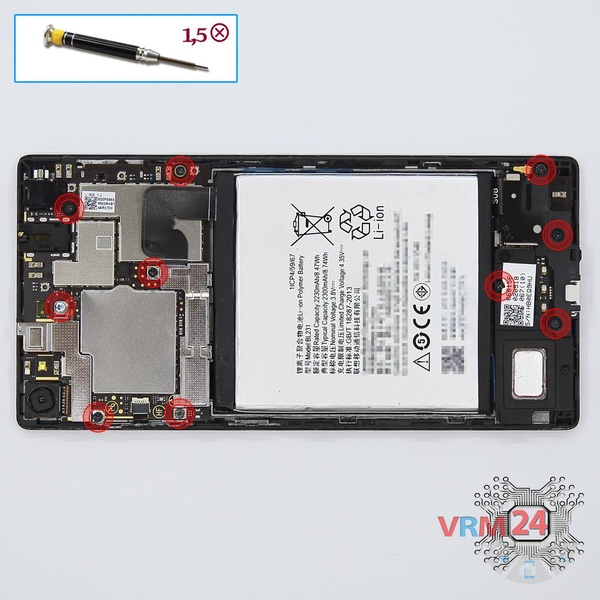

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 & nbsp; pernos en el marco del teléfono.

& nbsp;

Cómo desmontar Lenovo Vibe X2, Paso 4/1 Cómo desmontar Lenovo Vibe X2, Paso 4/2

Paso 4.

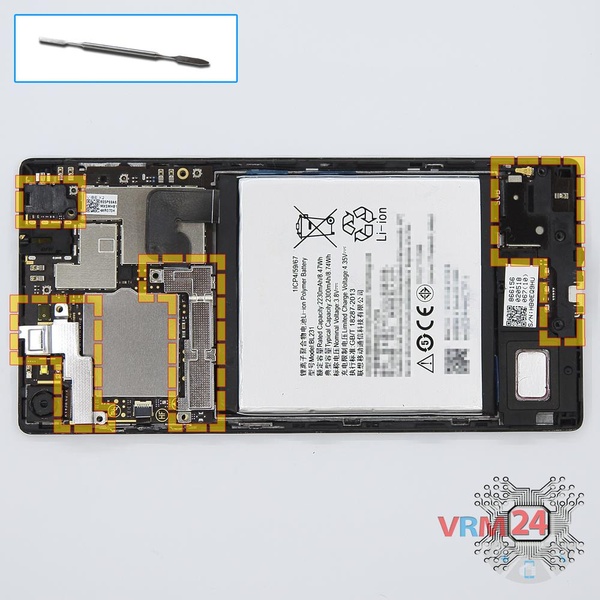

Quite los corchetes que sujetan & nbsp; los conectores.

Cómo desmontar Lenovo Vibe X2, Paso 5/1 Cómo desmontar Lenovo Vibe X2, Paso 5/2 Cómo desmontar Lenovo Vibe X2, Paso 5/3

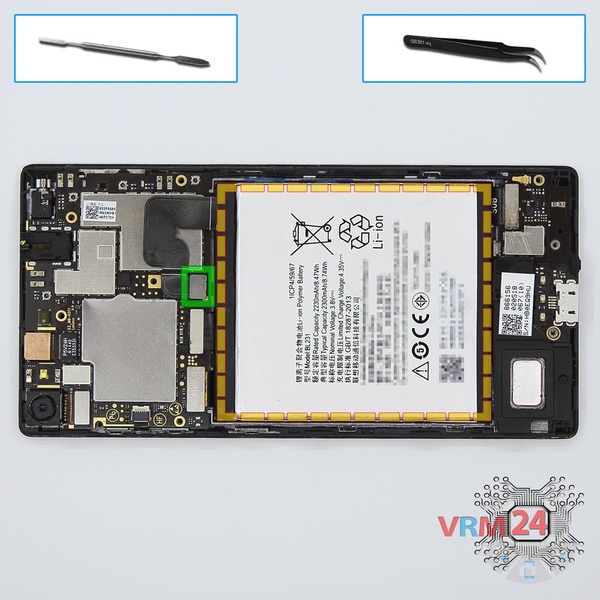

Paso 5.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo Vibe X2, Paso 6/1 Cómo desmontar Lenovo Vibe X2, Paso 6/2 Cómo desmontar Lenovo Vibe X2, Paso 6/3

Paso 6.

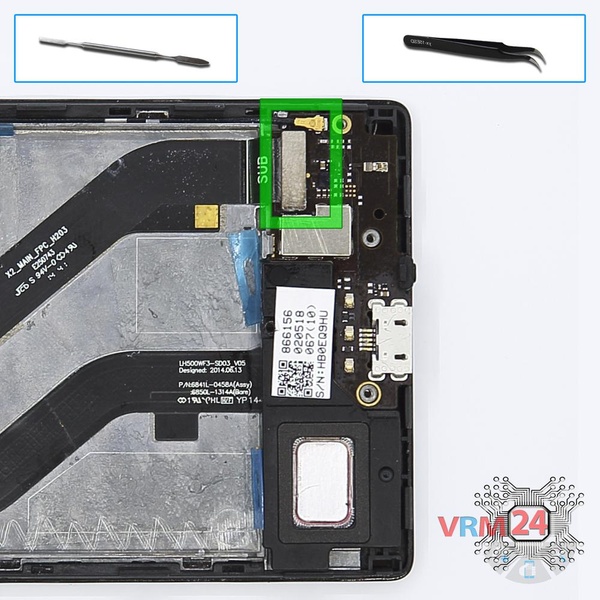

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Lenovo Vibe X2, Paso 7/1 Cómo desmontar Lenovo Vibe X2, Paso 7/2

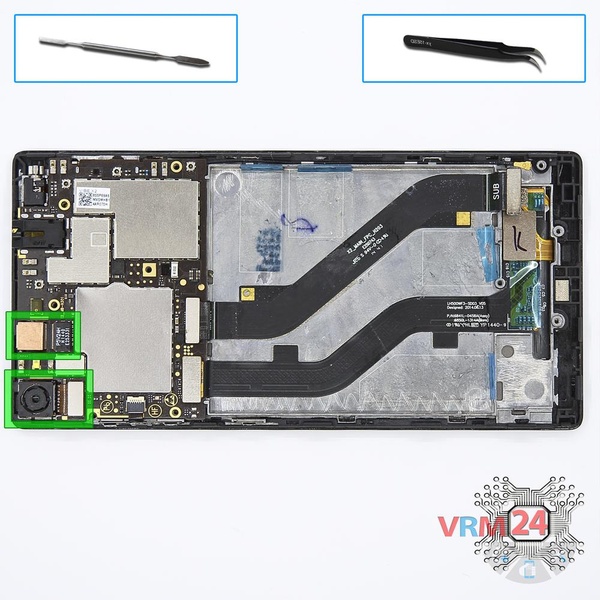

Paso 7.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Lenovo Vibe X2, Paso 8/1 Cómo desmontar Lenovo Vibe X2, Paso 8/2

Paso 8.

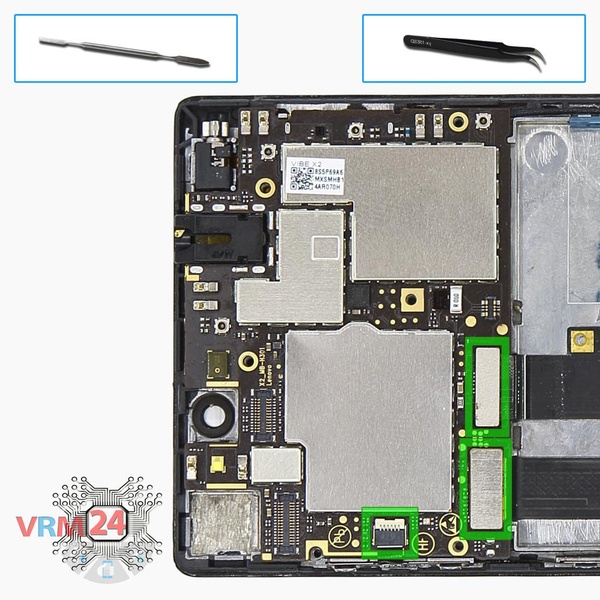

Desconecte los conectores de la PCB.

Cómo desmontar Lenovo Vibe X2, Paso 9/1 Cómo desmontar Lenovo Vibe X2, Paso 9/2 Cómo desmontar Lenovo Vibe X2, Paso 9/3

Paso 9.

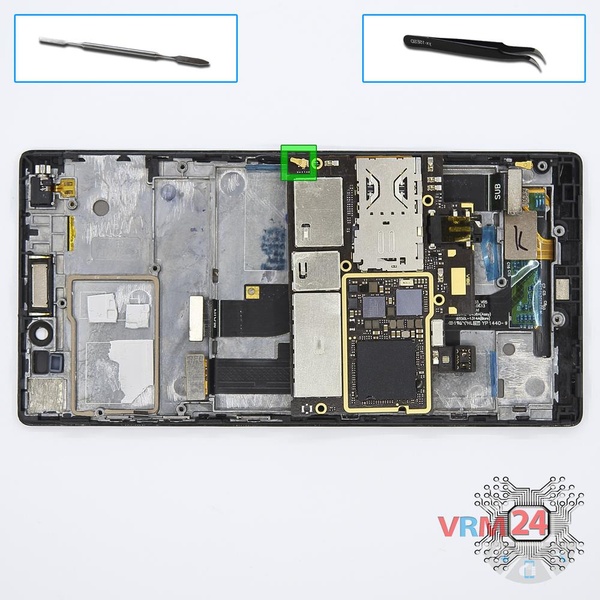

Dar la vuelta al PCB, desconectar el conector del cable coaxial del interior y retirar la placa.

Cómo desmontar Lenovo Vibe X2, Paso 10/1 Cómo desmontar Lenovo Vibe X2, Paso 10/2 Cómo desmontar Lenovo Vibe X2, Paso 10/3

Paso 10.

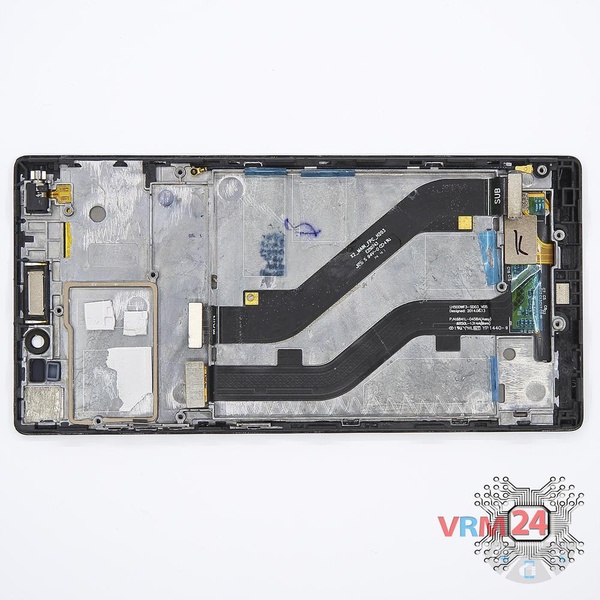

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo Vibe X2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Vibe X2
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Vibe X2 lanzado para los mercados en diferentes países.
