Nous avons reçu un Samsung Galaxy A12 pour réparation. Selon le propriétaire, le problème était une absence de rétroéclairage et d'image à l'écran.
Cependant, en éclairant l'écran alors que le téléphone était allumé, l'image était visible—ce qui signifie que seul le rétroéclairage manquait !

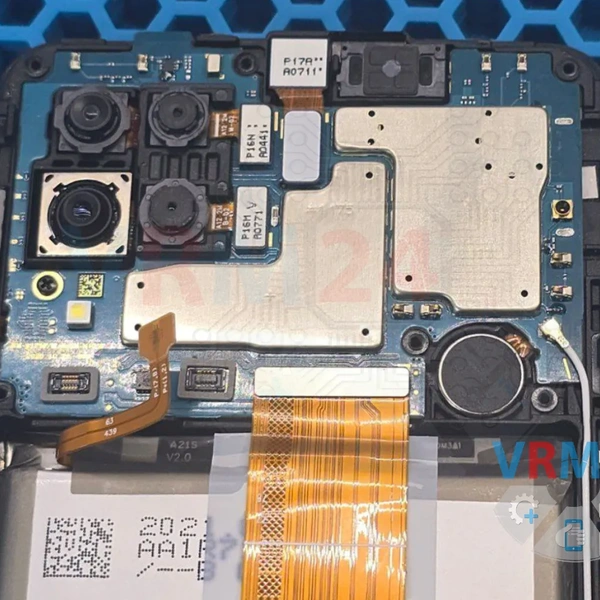

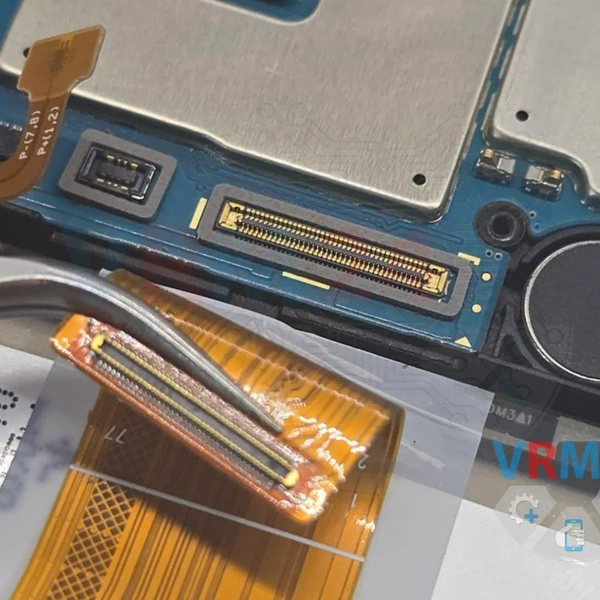

1️⃣ Nous avons d'abord vérifié les connecteurs, car ils constituent le point faible de ce modèle.
Mais après inspection, tout semblait en ordre.
2️⃣ Ensuite, nous avons examiné les composants directement responsables du rétroéclairage.

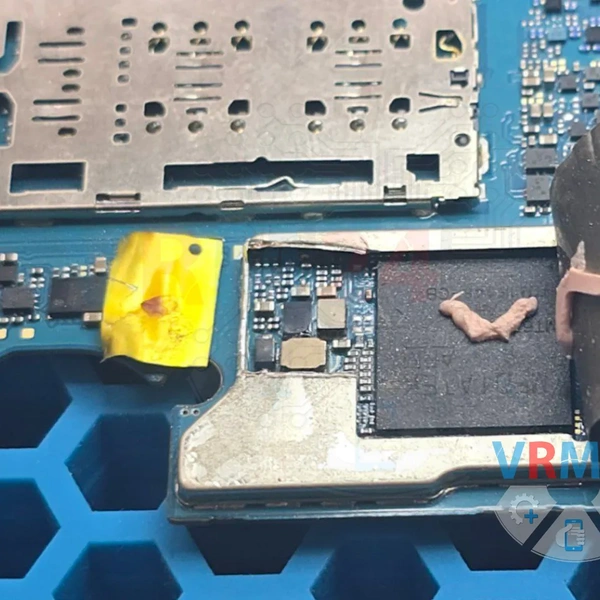

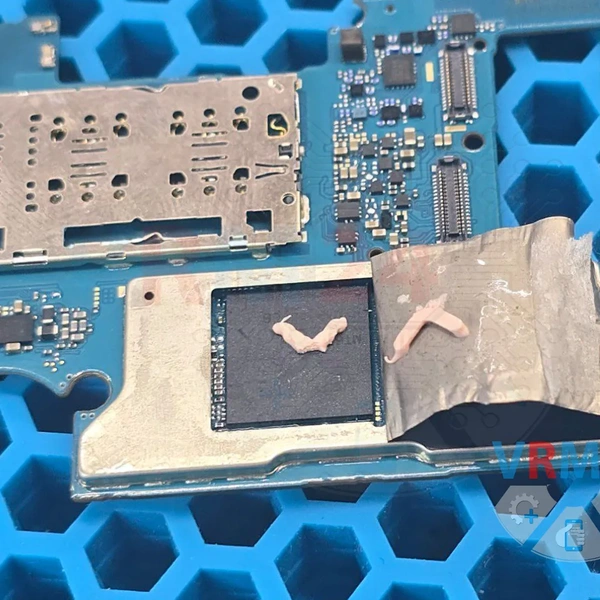

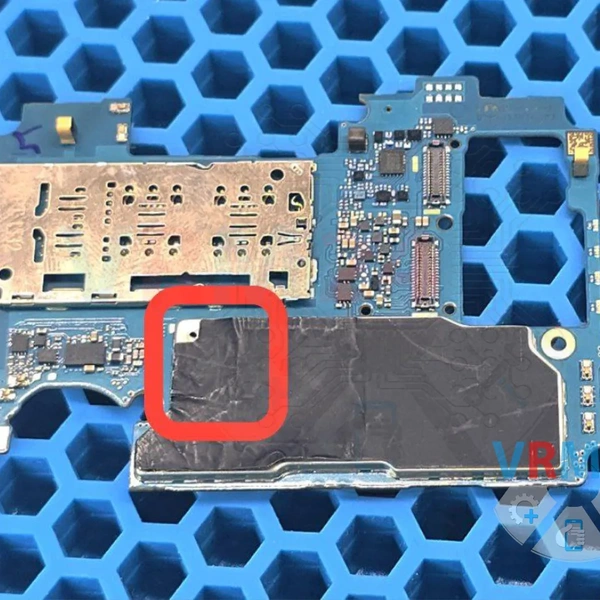

Sur ce modèle, le circuit de rétroéclairage se trouve sous un blindage métallique, à gauche du processeur.

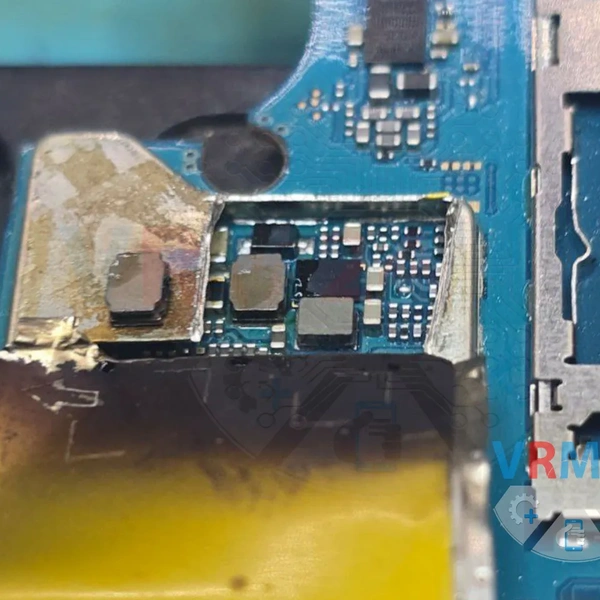

3️⃣ En découpant soigneusement une petite section du blindage, nous avons trouvé une bobine brûlée et une marque de chaleur visible à l'intérieur du capot métallique—signes évidents de surchauffe. 🙂
4️⃣ Nous avons remplacé le composant brûlé par un composant fonctionnel. Dans la plupart des cas, seule la bobine est défaillante, tandis que le circuit intégré lui-même reste fonctionnel.
5️⃣ L'étape la plus cruciale est de corriger la cause première de la défaillance du composant. Sinon, lors de la reconnexion de l'écran et de la mise sous tension de l'appareil, la nouvelle bobine fumera et brûlera à nouveau. 😢

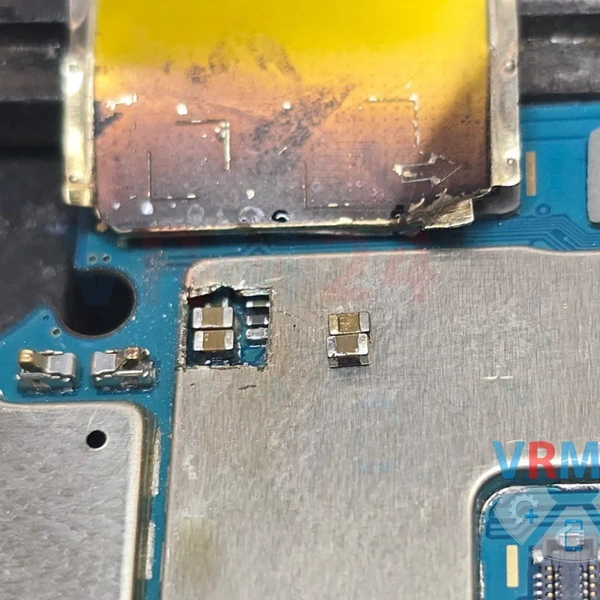

Le coupable ? Un court-circuit dans l'un des condensateurs appairés au dos de la carte.

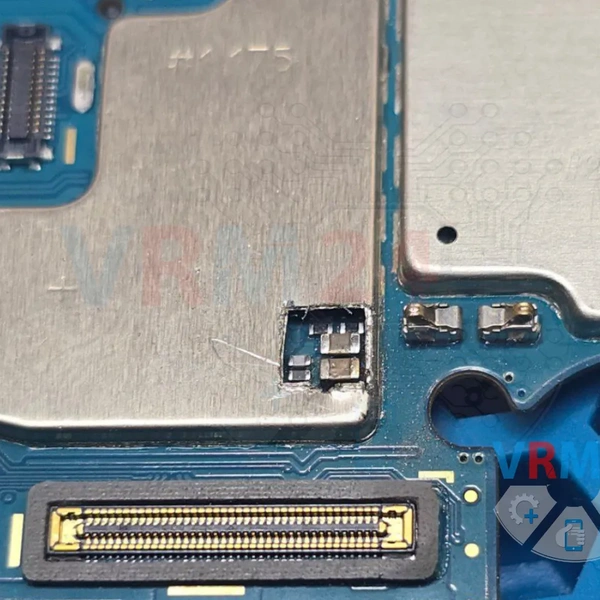

Nous avons également découpé un petit morceau du blindage pour accéder aux composants défectueux et les remplacer.
6️⃣ Nous avons récupéré des composants correspondants sur une carte donneuse et les avons installés.
☝️ D'ailleurs, la donneuse était un Huawei Honor 10 Lite—son circuit de rétroéclairage est identique à celui du Samsung A12.

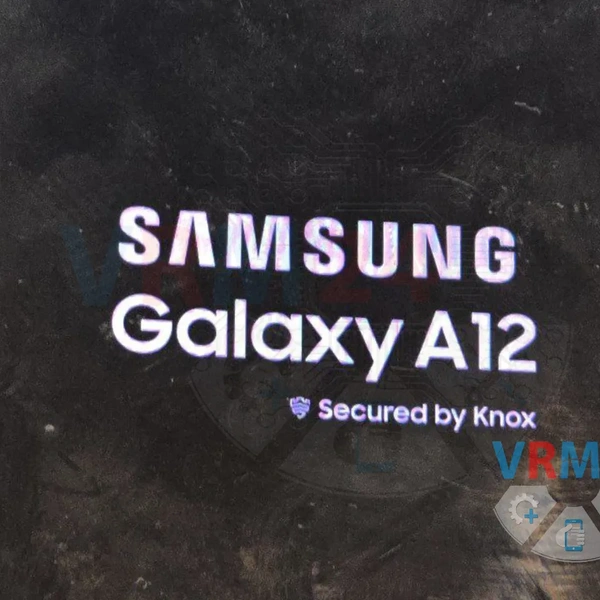

Nous avons remonté la carte dans le châssis et l'avons testée—tout fonctionnait !
Après le démarrage, nous avons veillé à ajuster le curseur de luminosité et vérifié l'écran à luminosité maximale pour détecter tout scintillement ou baisse d'intensité. 😉
