Démontage/Réparation de l'appareil mobile Apple iPhone 11 Pro (iPhone 11 Pro A2160, A2215, A2217) avec la description de chaque étape et l'ensemble d'outils requis.

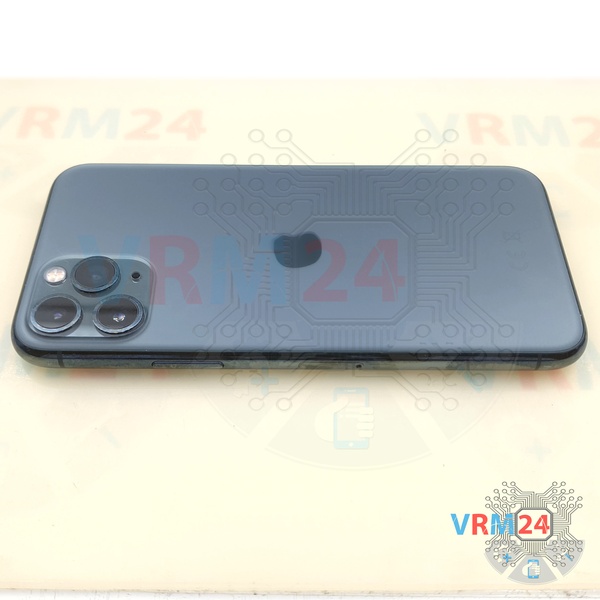

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

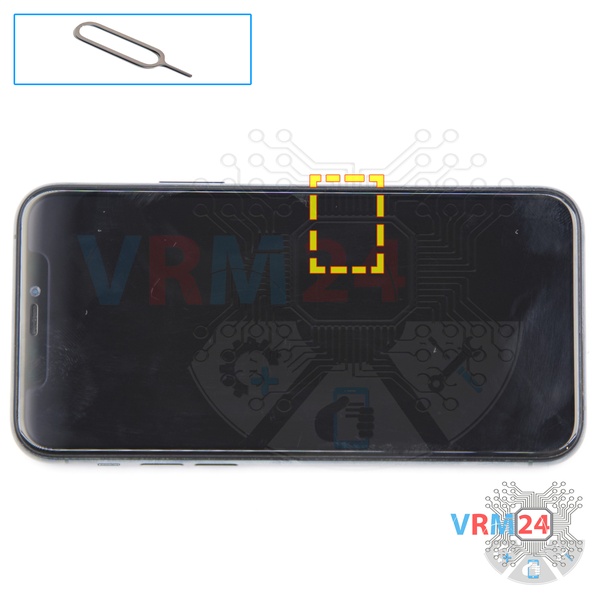

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir.

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

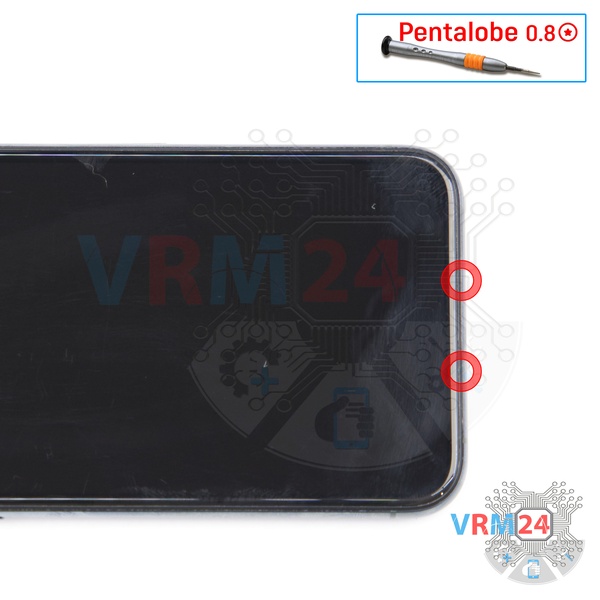

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

⚠ Attention ! Le démontage a une difficulté maximale de 3e car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

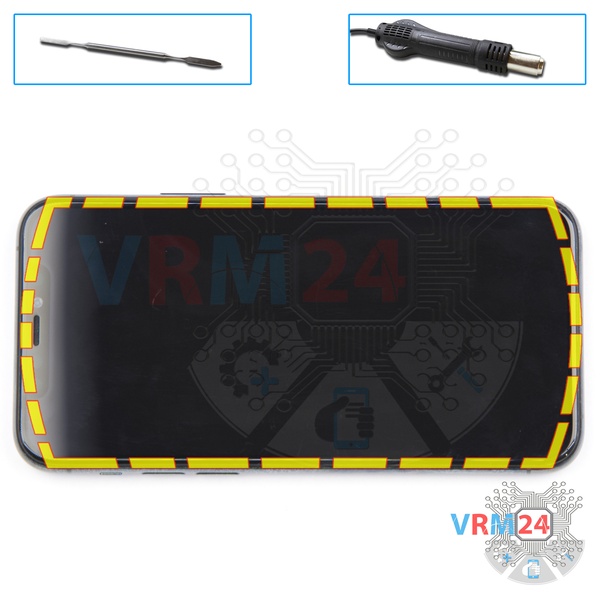

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur. Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

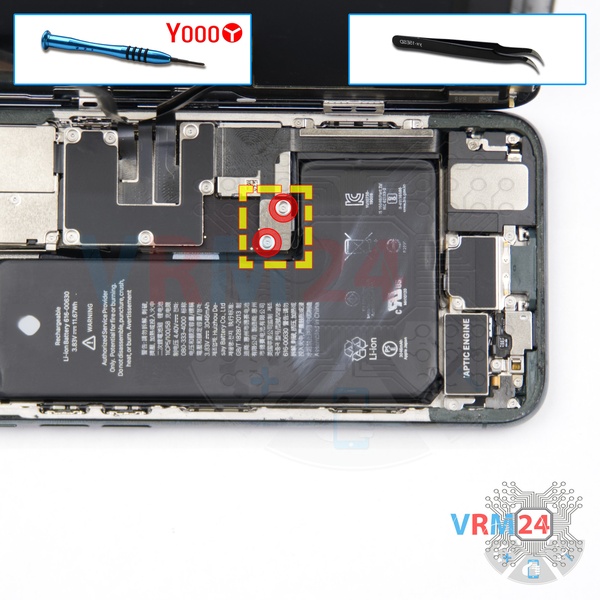

À l'aide d'un tournevis (Tri-point Y000 2.0mm), dévissez deux vis et retirez le support fixant les connecteurs.

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle iPhone 11 Pro a une batterie 616-00630 d'une capacité de 3046 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

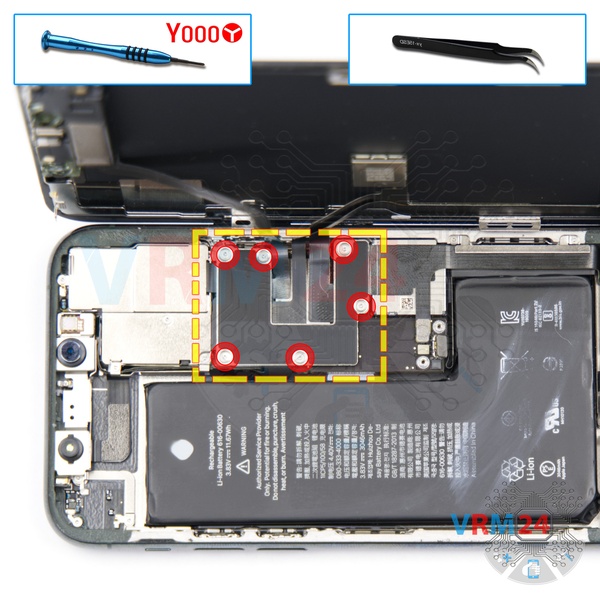

À l'aide d'un tournevis (Tri-point Y000 2.0mm), dévissez six vis et retirez le support fixant les connecteurs.

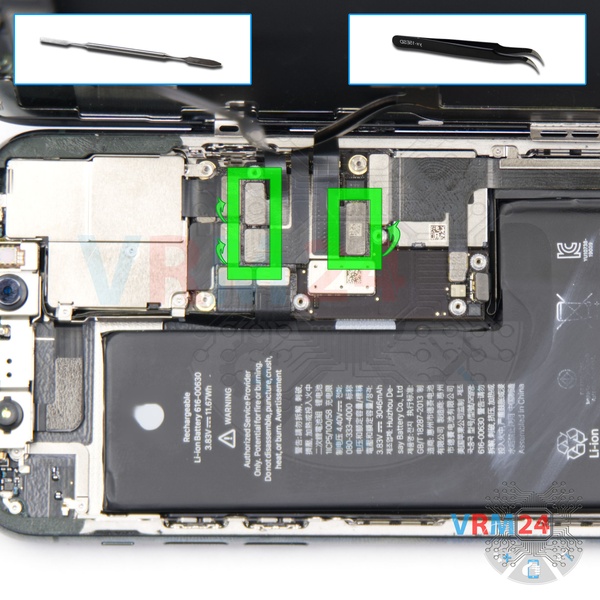

Faites levier sur les connecteurs et retirez le module d'affichage.

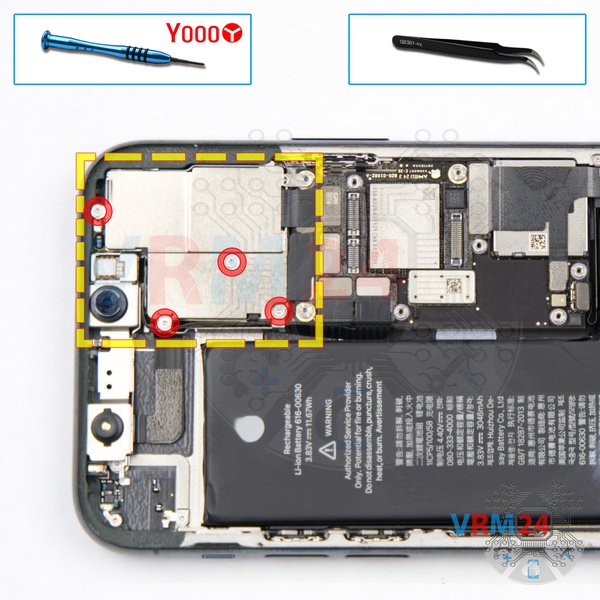

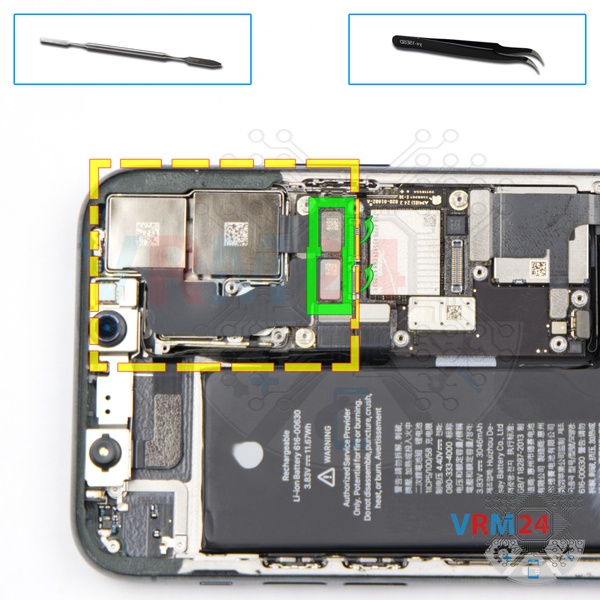

À l'aide d'un tournevis (Tri-point Y000 2.0mm), dévissez deux vis et retirez le support fixant les caméras arrière.

Soulevez les connecteurs et retirez l'ensemble des deux caméras arrière.

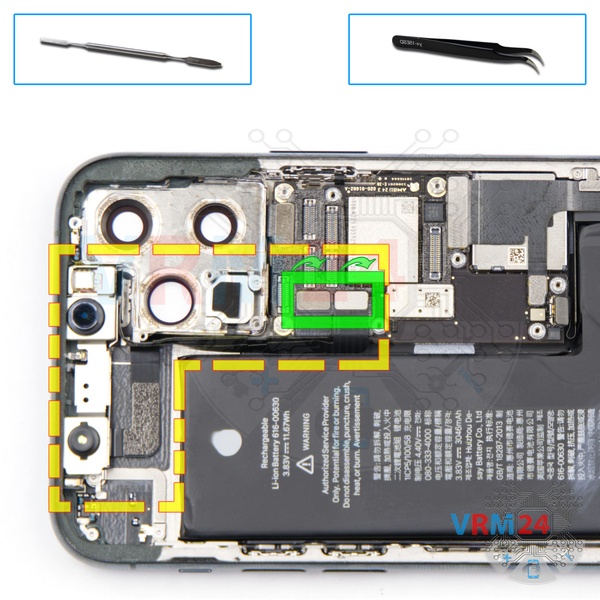

Débranchez le connecteur et retirez l'ensemble avec la caméra avant et Face ID.

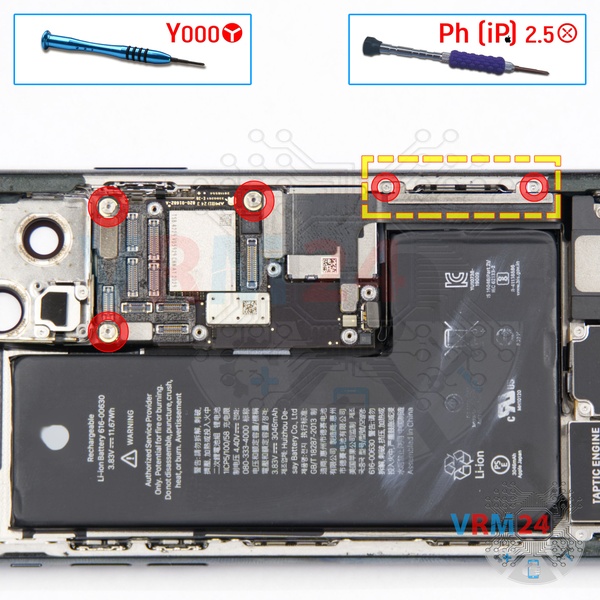

À l'aide d'un tournevis (Tri-point Y000 2.0mm), dévissez deux vis et retirez le support fixant la nappe. De plus, à l'aide d'un tournevis (tournevis à tête cylindrique Phillips iPhone 2.5 mm), dévissez trois vis cylindriques.

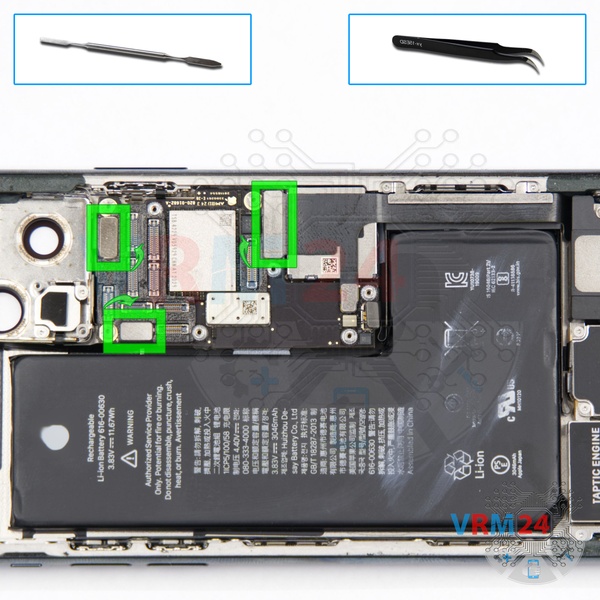

Soulevez les connecteurs.

N'oubliez pas de repousser le poussoir d'éjection de carte. Car il accrochera le côté du boîtier et retiendra la carte mère.

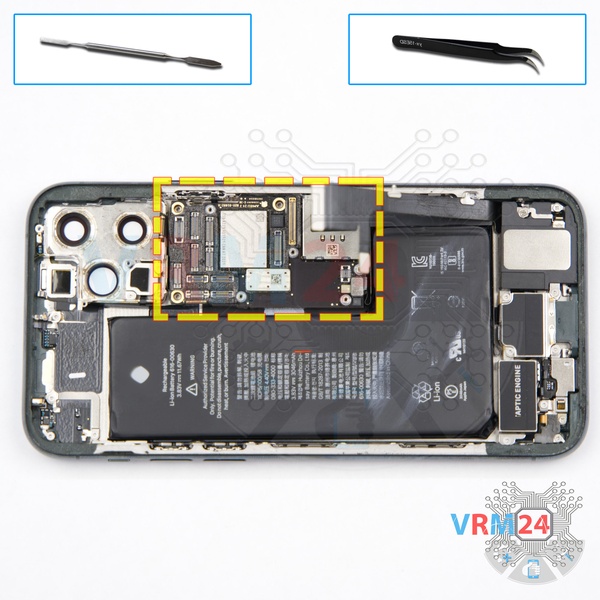

Retirez soigneusement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles depuis l'intérieur.

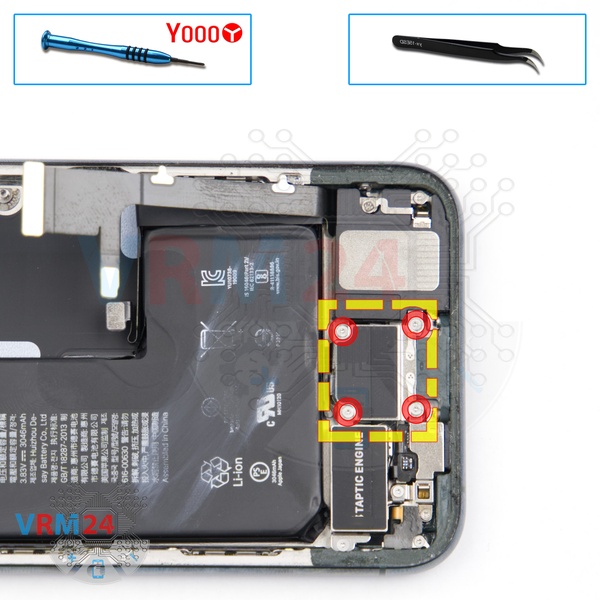

À l'aide d'un tournevis (Tri-point Y000 2.0mm), dévissez quatre vis et retirez le support fixant les connecteurs.

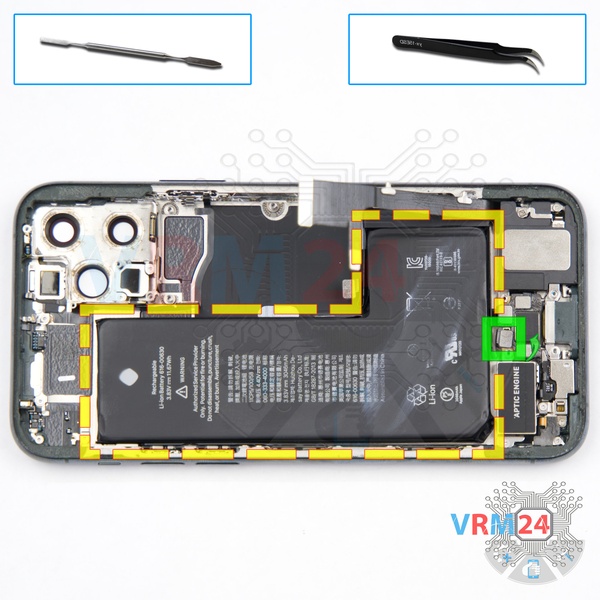

Débranchez le deuxième connecteur de la batterie et retirez la batterie. Il n'y a qu'une seule façon de retirer la batterie : tirer sur les languettes pour enlever les bandes adhésives. Si les languettes sont coupées à cause de la sécheresse des bandes adhésives, nous devons utiliser de l'alcool isopropylique pour ramollir l'adhésif et une feuille en plastique pour séparer la batterie.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez deux vis. De plus, à l'aide d'un tournevis (tournevis à tête cylindrique Phillips iPhone 2.5 mm), dévissez une vis cylindrique. Ensuite, débranchez le connecteur et retirez le haut-parleur.

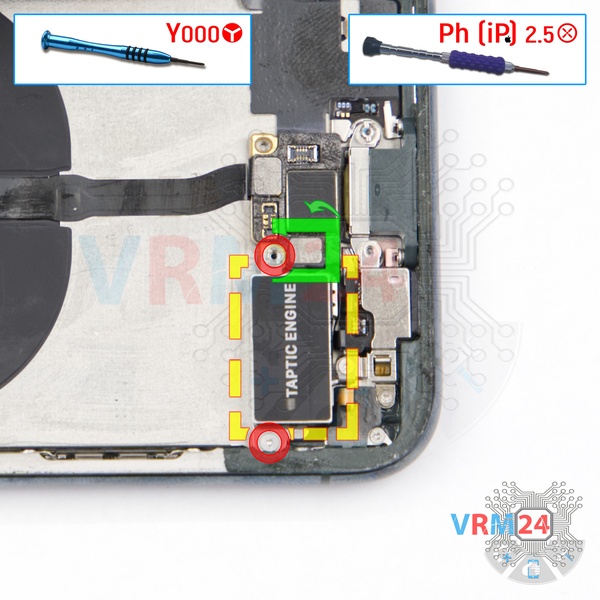

À l'aide d'un tournevis (Tri-point Y000 2.0mm), dévissez une vis. De plus, à l'aide d'un tournevis (tournevis à tête cylindrique Phillips iPhone 2.5 mm), dévissez une vis cylindrique. Ensuite, débranchez le connecteur et retirez le moteur taptique (aussi appelé moteur de vibration).

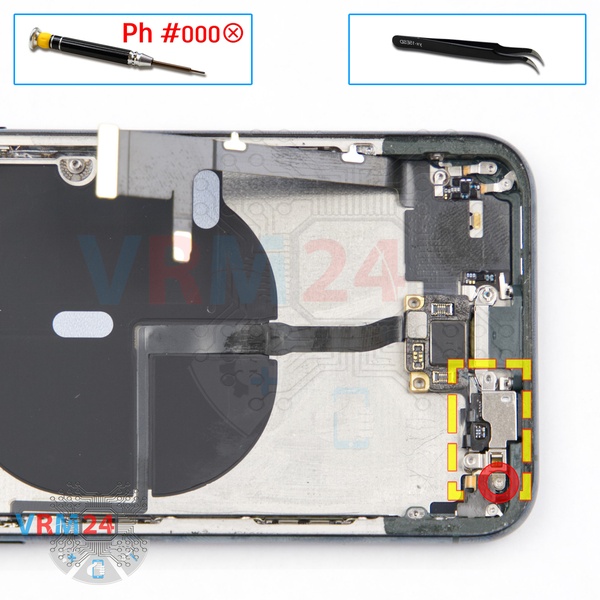

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis et retirez le support.

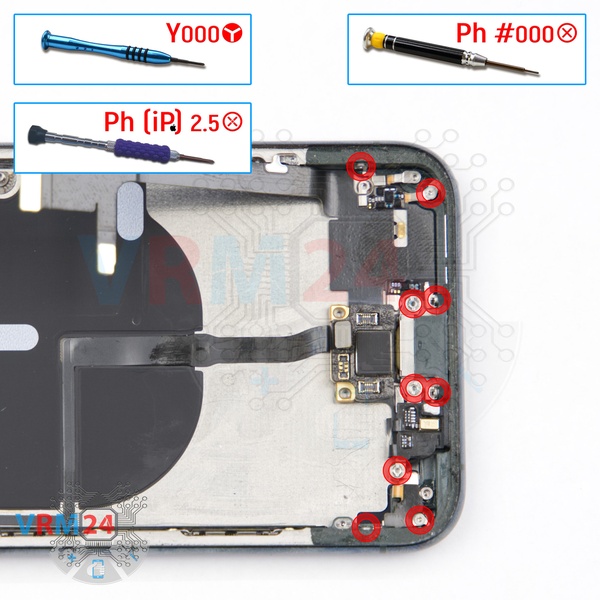

À l'aide des tournevis Philips 1.5 mm PH000, Tri-point Y000, Philips iPhone 2.5 mm, dévissez 9 vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis et les pièces individuelles retirées (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

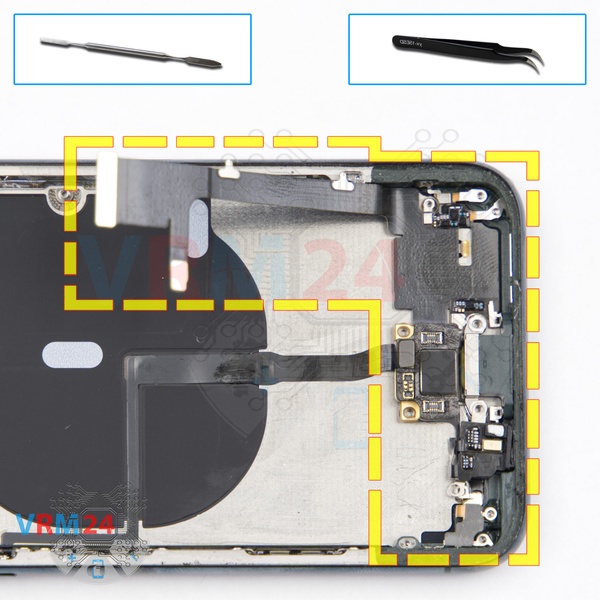

Décollez avec précaution la nappe avec le port de chargement, les microphones.

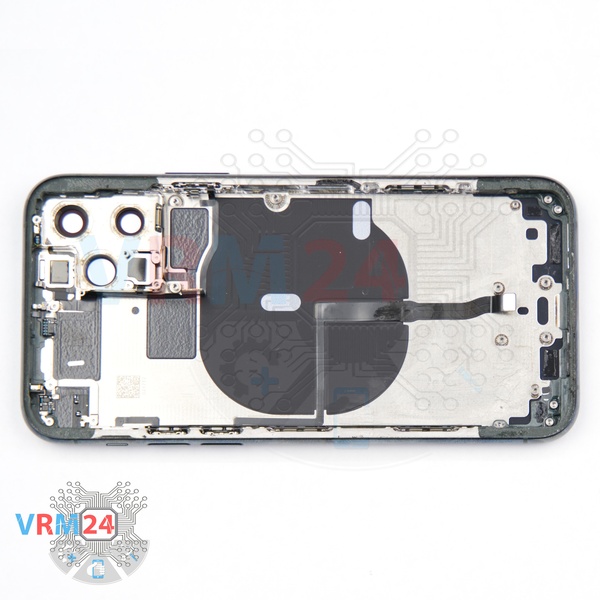

Le boîtier.
