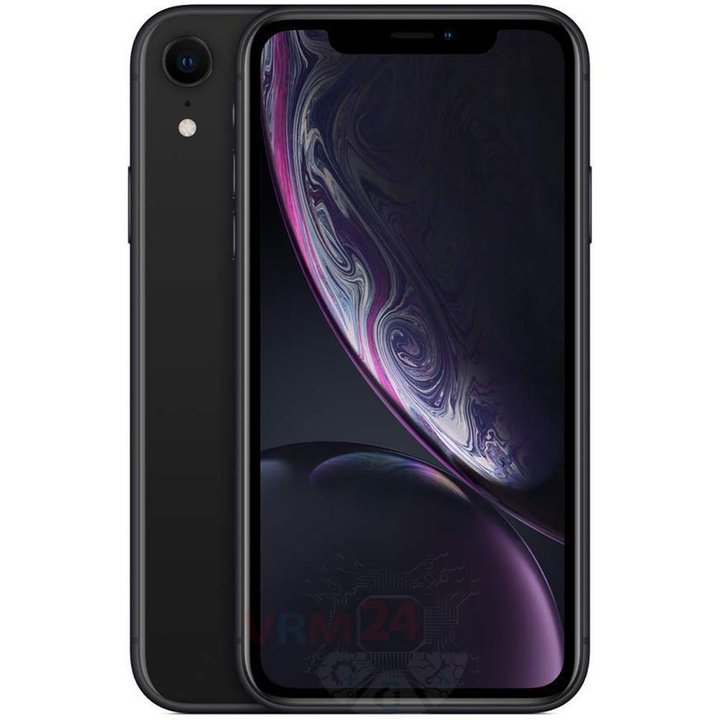

Démontage/Réparation de l'appareil mobile Apple iPhone XR (iPhone XR A1984, A2105, A2106, A2108) avec la description de chaque étape et l'ensemble d'outils requis.

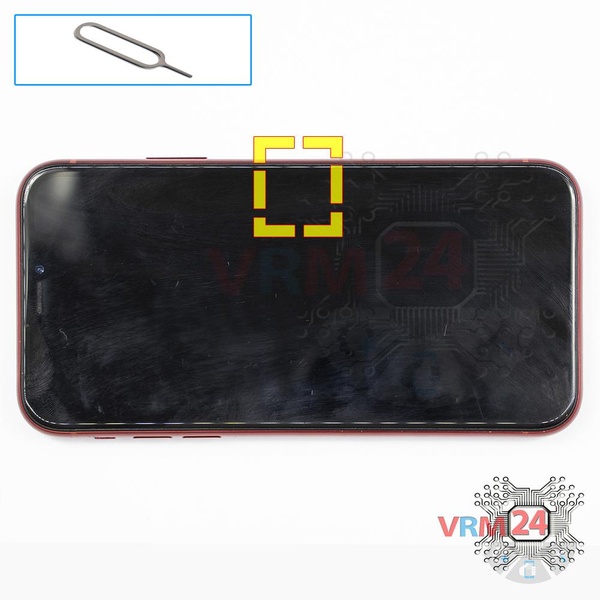

Utilisez l'outil d'éjection (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM.

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord de la coque du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

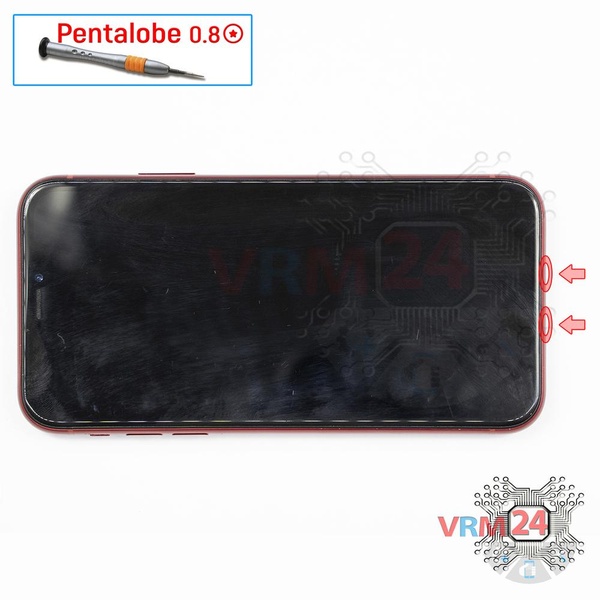

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

⚠️ Attention ! Le démontage a une difficulté maximale de 3e car le processus commence par le démontage du module d'écran. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer un embout à la main ou en avoir un adapté dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'écran doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

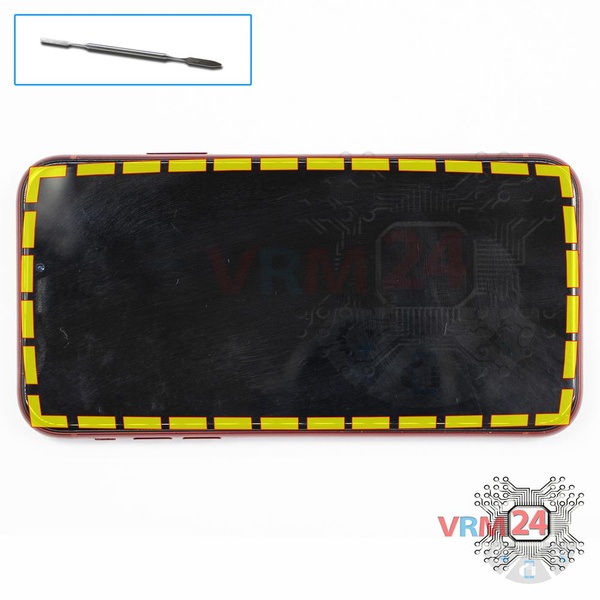

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Le processus peut être vu dans notre vidéo ainsi qu'en détail, à la fin des instructions.

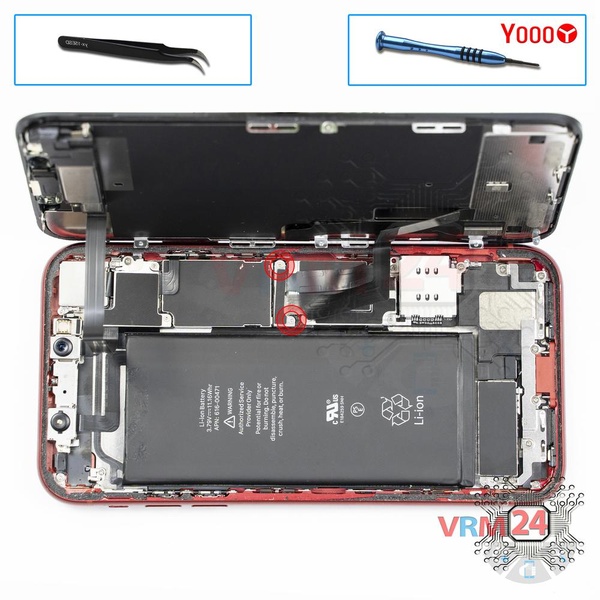

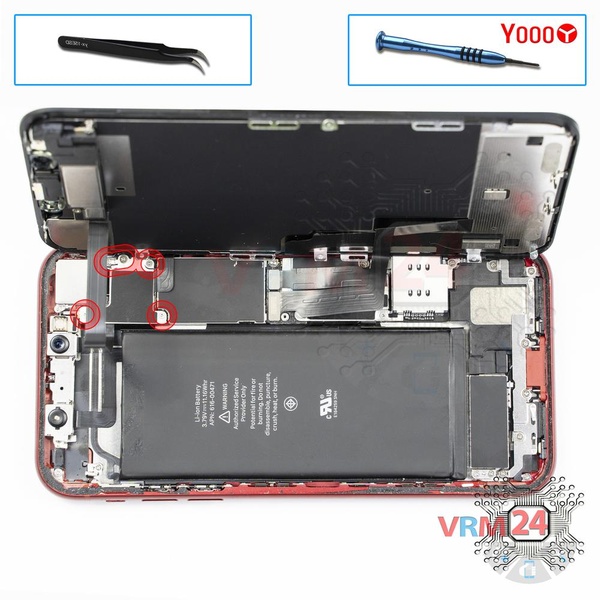

À l'aide d'un tournevis (Tri-Point Y000), dévissez deux vis et retirez le support maintenant les connecteurs.

À l'aide d'un tournevis (Tri-Point Y000), dévissez trois vis et retirez le support maintenant les connecteurs.

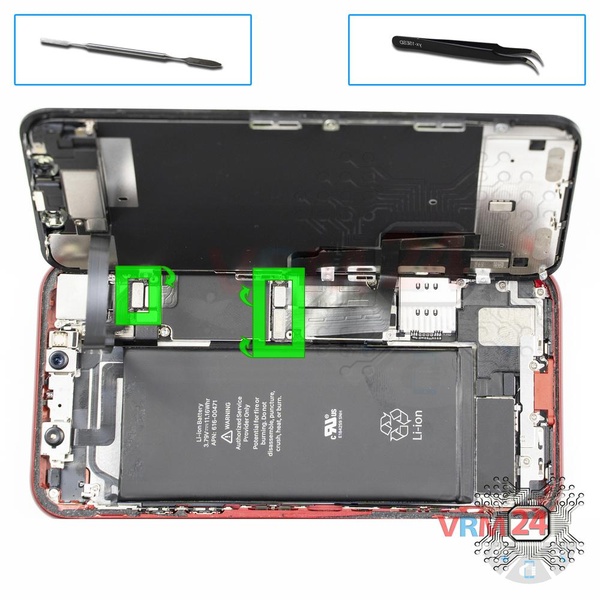

Faites levier sur les connecteurs et retirez le module d'affichage.

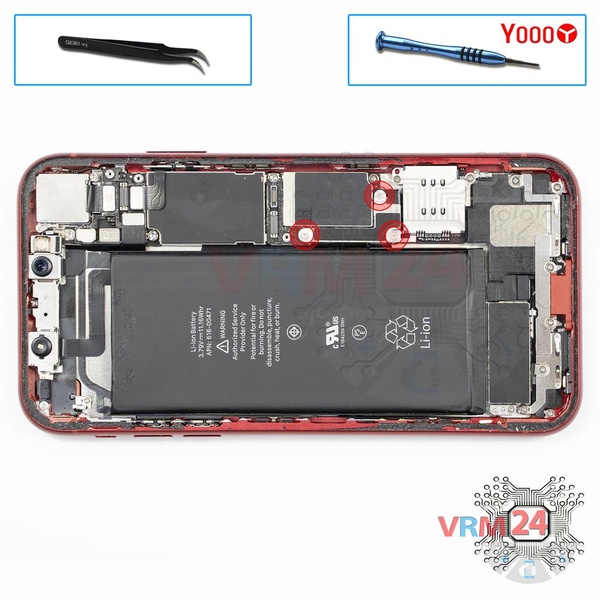

À l'aide d'un tournevis (Tri-Point Y000), dévissez trois vis et retirez le support maintenant les connecteurs.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Apple iPhone XR A1984, A2105, A2106, A2108 a une batterie avec 2942 mAh capacité (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Aussi, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

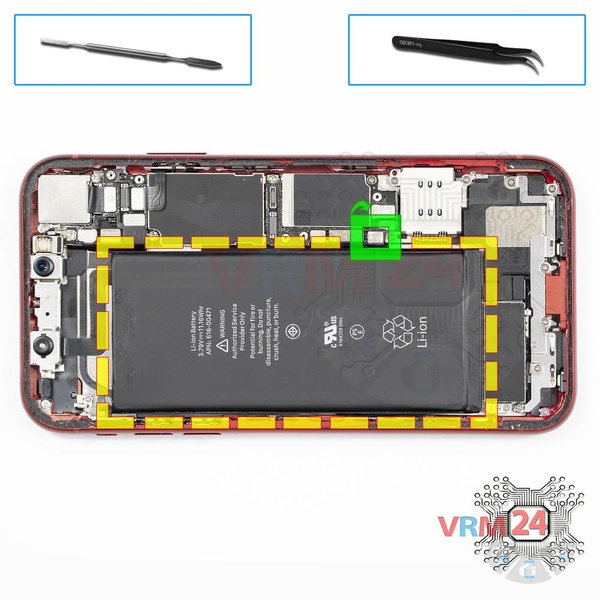

Retirez la batterie. La batterie est collée avec du ruban adhésif. Ces rubans ont des languettes pour tirer l'adhésif. Parfois, les languettes peuvent se déchirer, nous devons donc pulvériser un peu d'alcool isopropylique et utiliser des outils en plastique ou des films pour retirer la batterie.

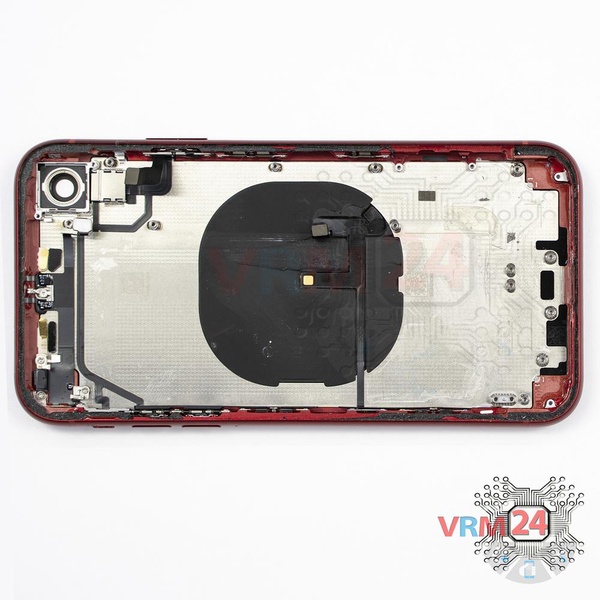

Sous la batterie se trouve le récepteur de charge sans fil. Nous devons être prudents en retirant la batterie pour éviter tout dommage.

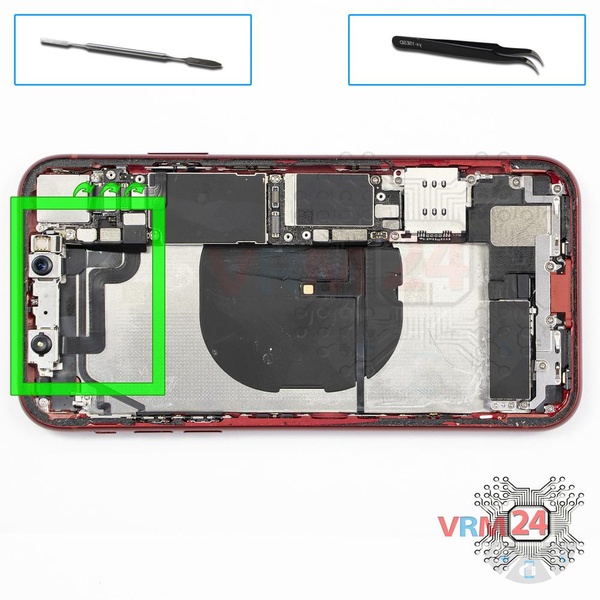

Déconnectez les connecteurs et retirez l'ensemble des deux caméras avant (selfie).

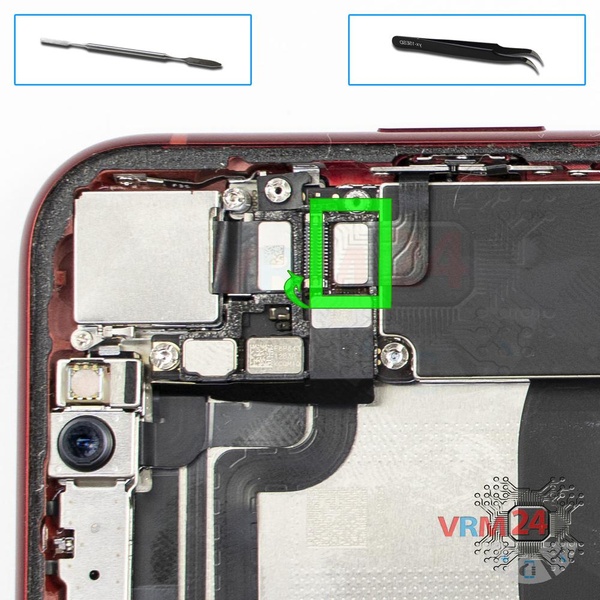

Déconnectez un connecteur sur la carte mère.

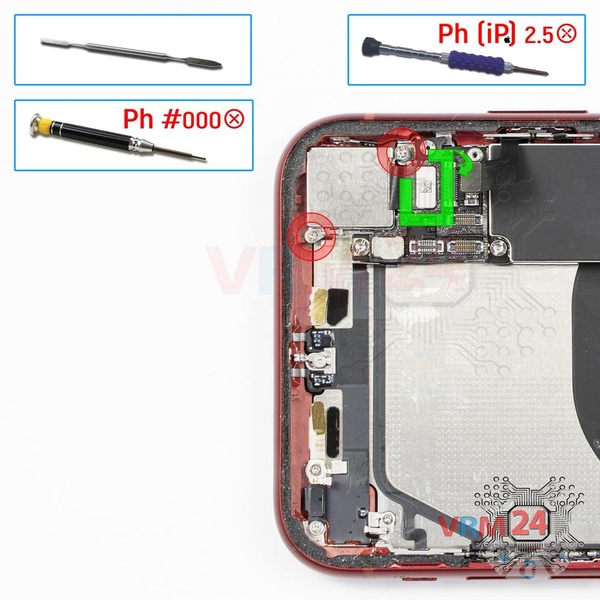

À l'aide d'un tournevis (Phillips PH000 1.5 mm) et d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez 2 vis. Ensuite, nous retirons le support et la caméra arrière.

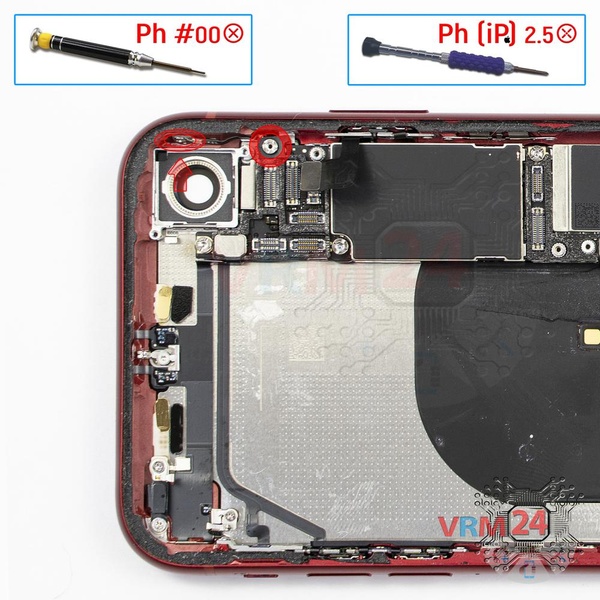

À l'aide d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez une vis et retirez l'antenne.

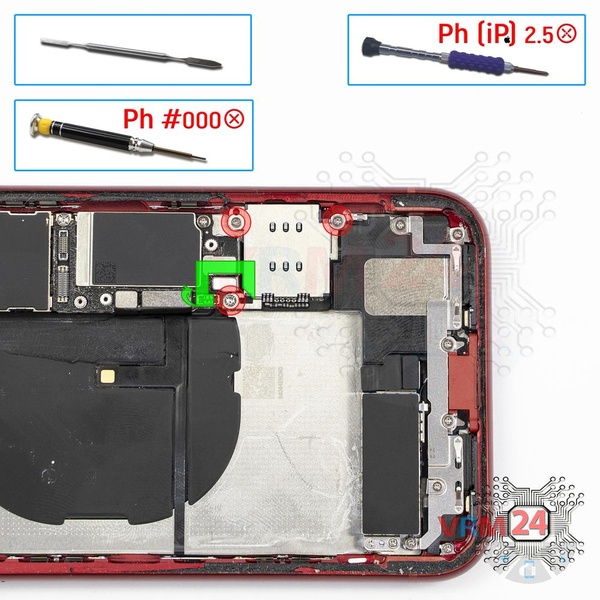

À l'aide d'un tournevis (Phillips PH000 1.5 mm) et d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez trois vis. Ensuite, nous retirons le support de carte SIM.

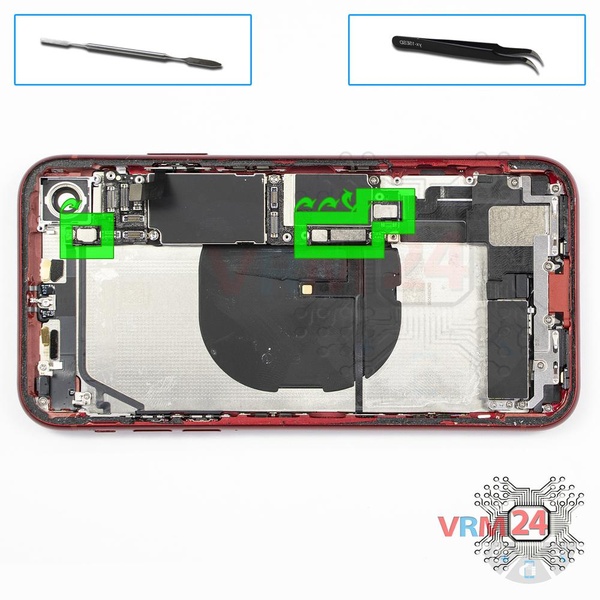

Déconnectez les connecteurs sur la carte mère.

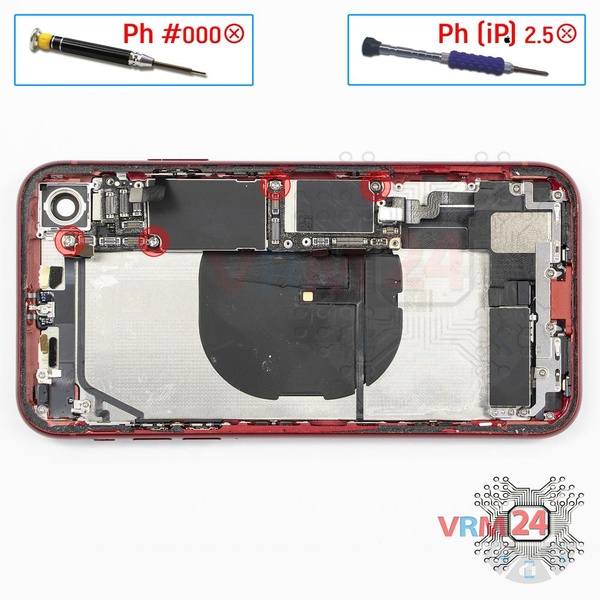

À l'aide d'un tournevis (Phillips PH000 1.5 mm) et d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez cinq vis sur la carte mère.

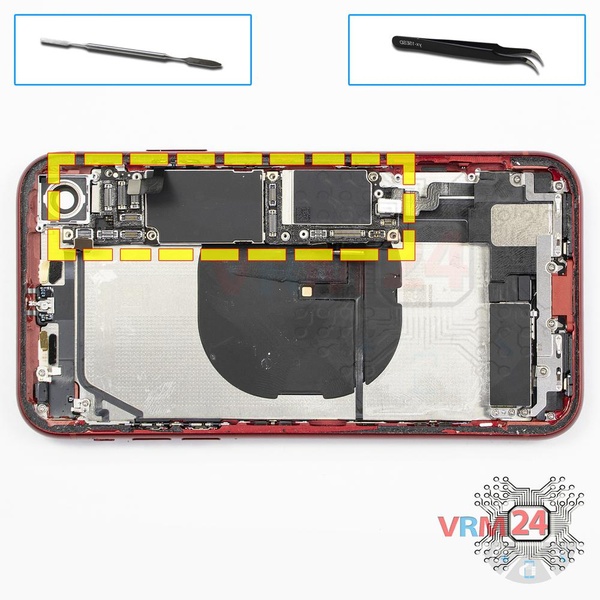

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte mère par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

⚠️ Ne pliez pas la carte mère lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

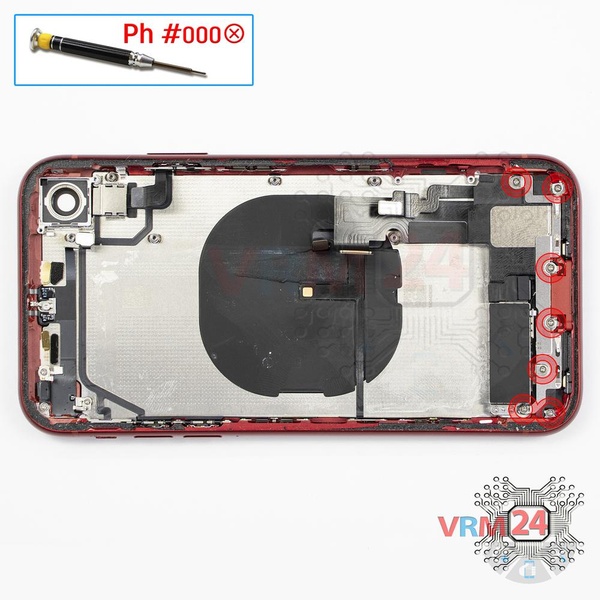

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez sept vis.

Soulevez le connecteur et retirez la barre plate avec les antennes.

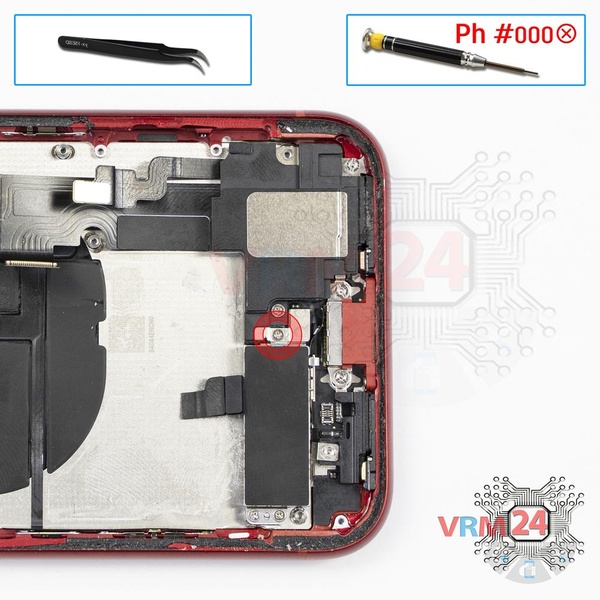

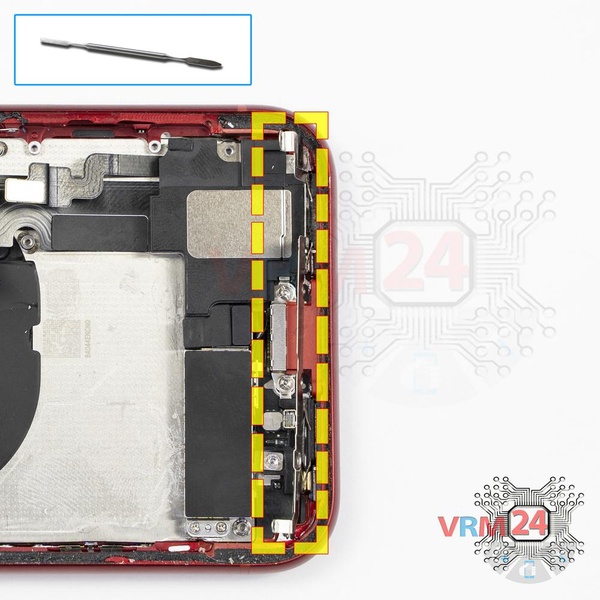

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant le connecteur.

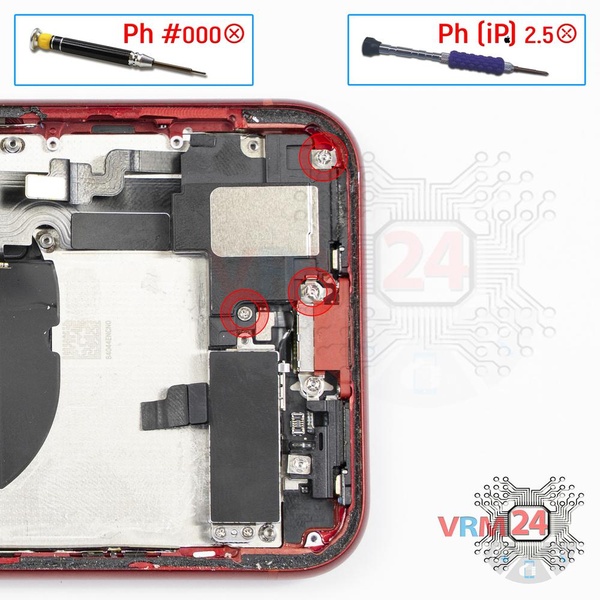

À l'aide d'un tournevis (Phillips PH000 1.5 mm) et d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez trois vis fixant le haut-parleur.

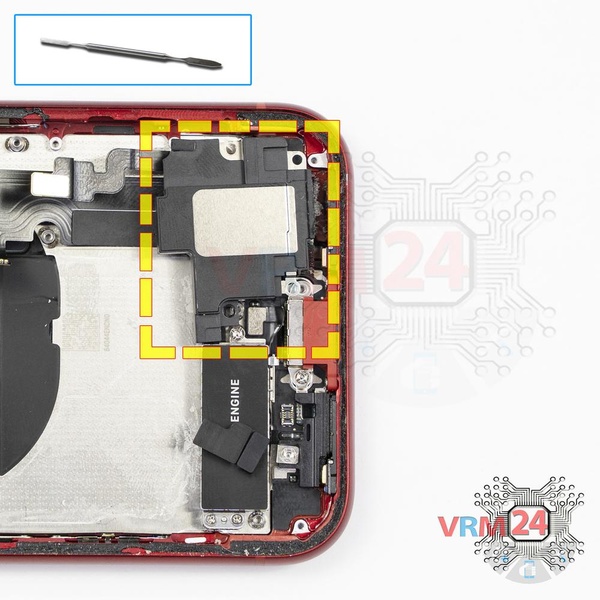

Retirez délicatement le haut-parleur.

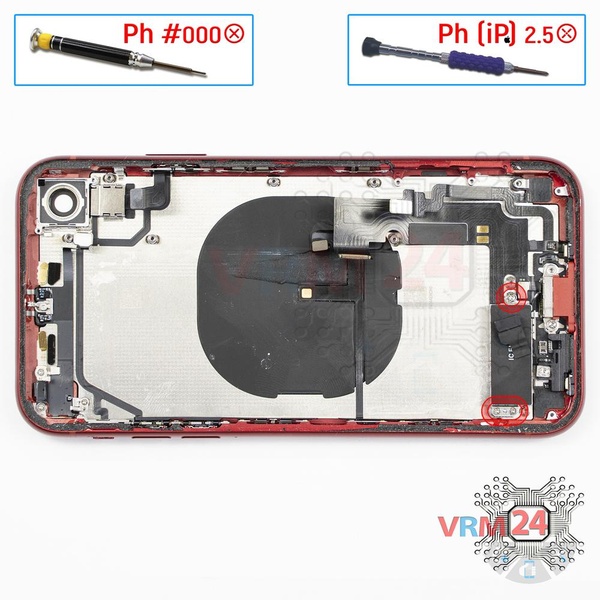

À l'aide d'un tournevis (Phillips PH000 1.5 mm) et d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez trois vis fixant le TapTic (moteur de vibration).

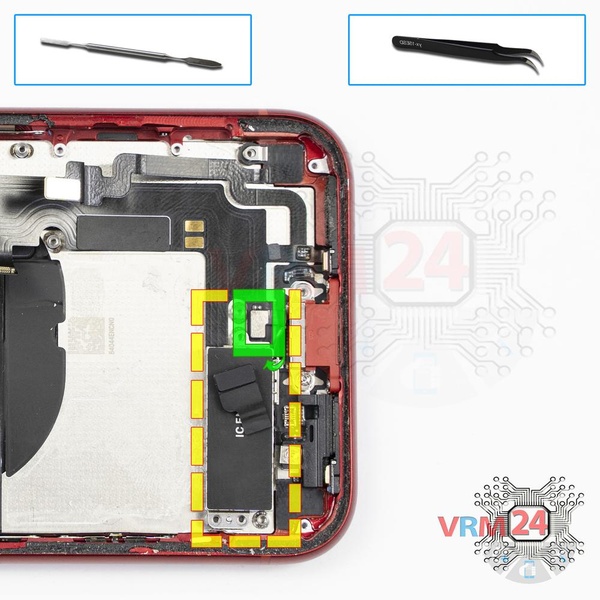

Soulevez le connecteur et retirez le moteur TapTic (moteur de vibration).

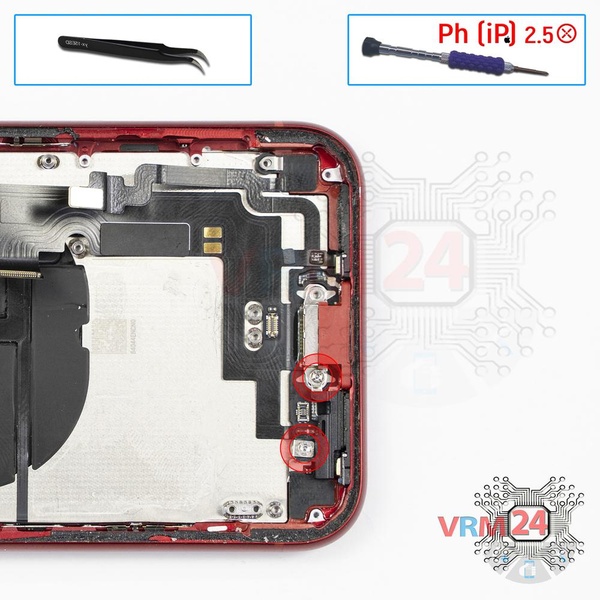

À l'aide d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez deux vis et retirez l'antenne.

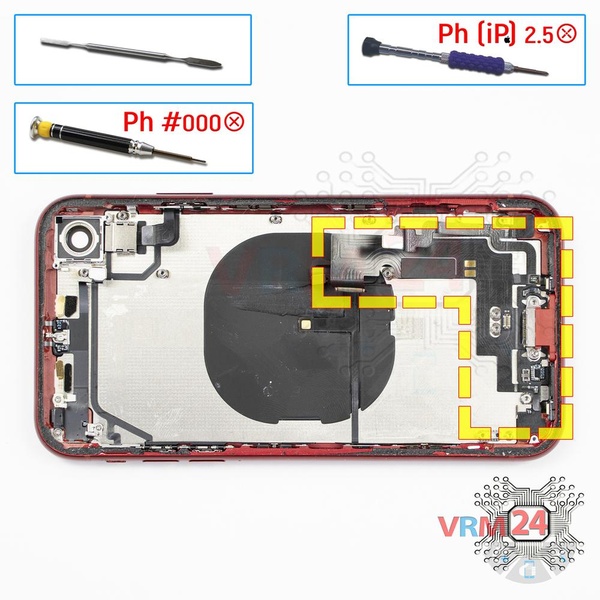

À l'aide d'un tournevis (Phillips PH000 1.5 mm) et d'un tournevis (Phillips (Barrel) 2.5 mm pour vis creuses), dévissez trois vis, retirez le câble plat avec les microphones et le port lightning (port de chargement).

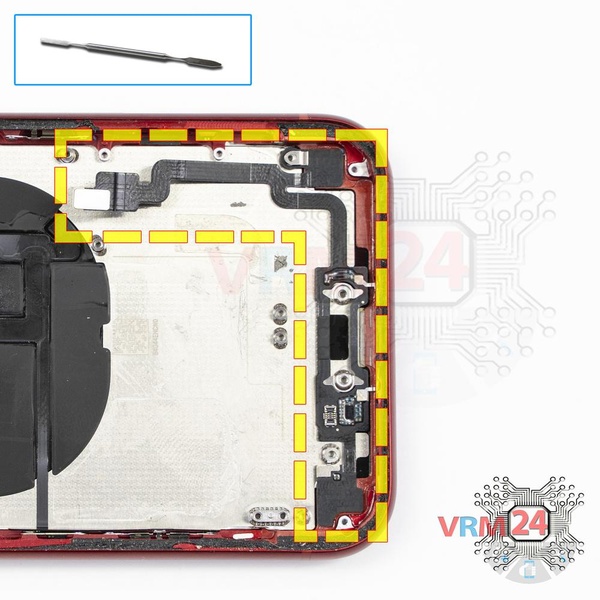

Retirez / décollez le câble avec les antennes.

Le boîtier / la coque.
