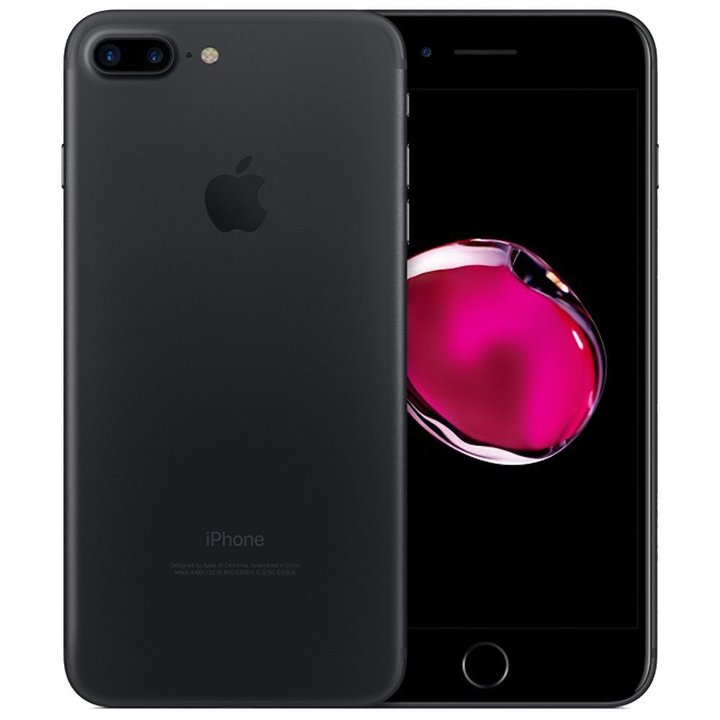

Démontage/Réparation de l'appareil mobile Apple iPhone 7 Plus (iPhone 7 Plus A1784, A1660, A1661, A1778) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.
Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM.
⚠️ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 2.
À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.
Étape 3.
Soulevez avec précaution le module d'affichage. L'écran est l'un des éléments les plus importants d'un smartphone.
Si quelque chose se passe mal, n'essayez pas d'ouvrir l'écran de force !
Regardez plutôt notre vidéo à ce sujet sous cette instruction ou posez-nous votre question à ce propos.
Étape 4.
À l'aide d'un tournevis Tri-Wing Y000 2.0mm, dévissez quatre vis et retirez le support qui maintient les connecteurs.
Étape 5.
Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.
ℹ️ Le modèle iPhone 7 Plus possède une batterie TIS 2217-2548 d'une capacité de 2900 mAh (aussi appelée batterie rechargeable).
⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
Étape 6.
À l'aide d'un tournevis Tri-Wing Y000 2.0mm, dévissez trois vis et retirez le support qui maintient les connecteurs.
Étape 7.
Déconnectez les connecteurs du module d'affichage, du bouton Home avec 3d touch, de la caméra frontale, du haut-parleur d'écoute et retirez le module d'affichage.
Étape 8.
Tirez la languette adhésive de la batterie en l'éloignant de la batterie, lentement. Tirez régulièrement, en maintenant une tension constante sur la bande jusqu'à ce qu'elle glisse hors.
⚠️ Veuillez essayer de garder les bandes à plat ou de ne pas les emmêler pendant cette procédure. Elles peuvent se coller ensemble et se casser au lieu de sortir proprement.
De plus, si les languettes adhésives ont séché. Elles se casseront instantanément lorsque vous essaierez de les retirer, et pour retirer la batterie, nous devons utiliser de l'alcool isopropylique et un film plastique.
Étape 9.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez les deux vis et retirez le support.
Étape 10.
Déconnectez le connecteur du moteur TapTic (aussi appelé moteur de vibration).
Étape 11.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez trois vis et retirez le moteur TapTic (aussi appelé moteur de vibration).
Étape 12.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez deux vis et retirez le support (qui maintient les caméras).
Étape 13.
Déconnectez les connecteurs sur la carte mère et retirez l'ensemble des deux caméras arrière.
Étape 14.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez deux vis et retirez le support qui maintient les connecteurs.
Étape 15.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez quatre vis et retirez l'antenne Wi-Fi.
Étape 16.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez deux vis.
Étape 17.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez une vis et retirez l'unité d'antenne.
Étape 18.
Déconnectez les connecteurs de deux câbles coaxiaux.
Étape 19.
À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez cinq vis.
Étape 20.
Faites levier sur le bord et retirez le haut-parleur.
Étape 21.
À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez six vis.
Étape 22.
Soulevez les connecteurs.
Étape 23.
Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.
La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.
⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 24.
À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez six vis fixant le port lightning \ de chargement.
Étape 25.
Décollez le câble avec le port lightning, les pads de contact du haut-parleur et deux microphones.
Étape 26.
ℹ️ Dans le boîtier restait :
