Démontage/Réparation de l'appareil mobile Apple iPhone 11 (iPhone 11 A2111, A2221, A2223) avec la description de chaque étape et l'ensemble d'outils requis.

88583

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

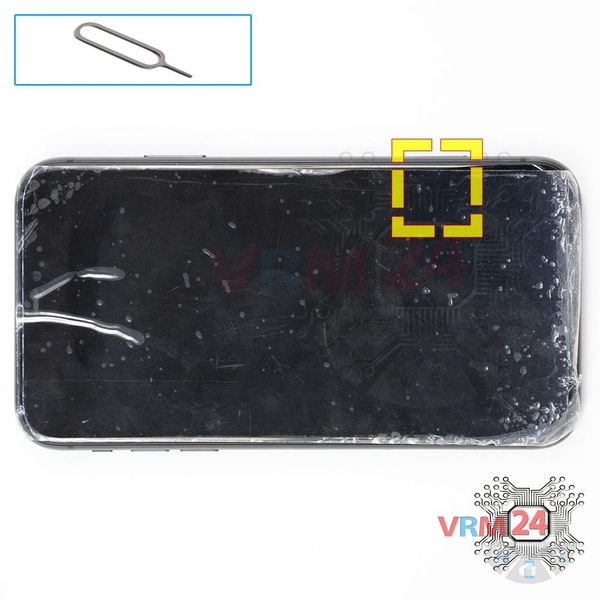

Retirez le tiroir

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

N'appuyez pas trop fort, cela pourrait causer des dommages.

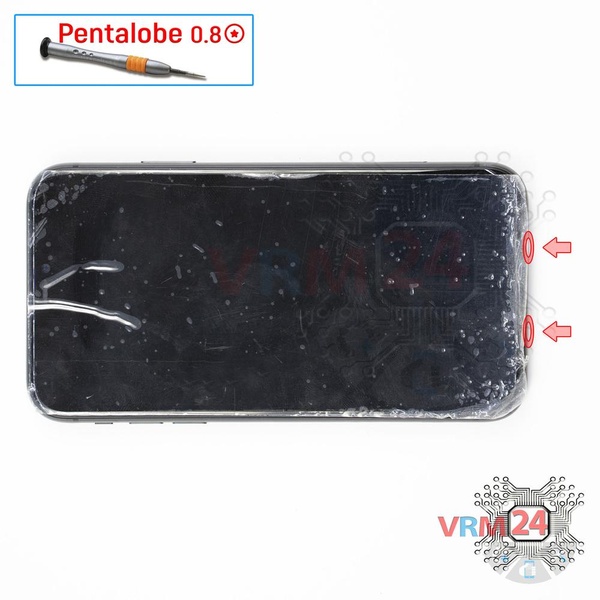

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

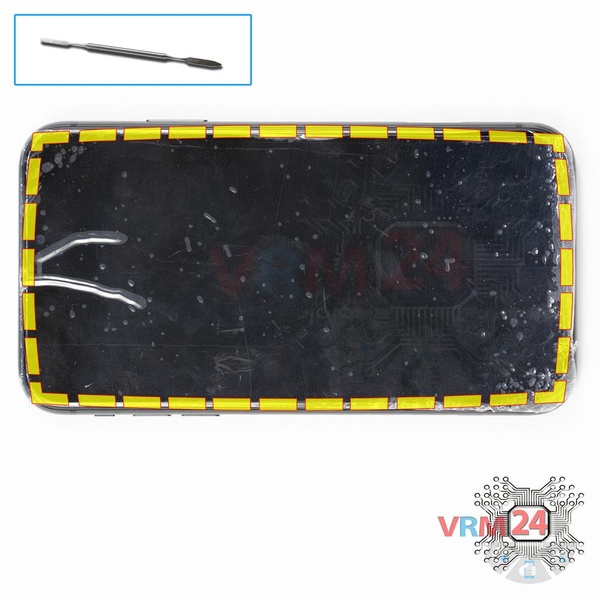

Étape 3.

Ouvrez le module d'affichage

Ouvrez le module d'affichage.

Étape 4.

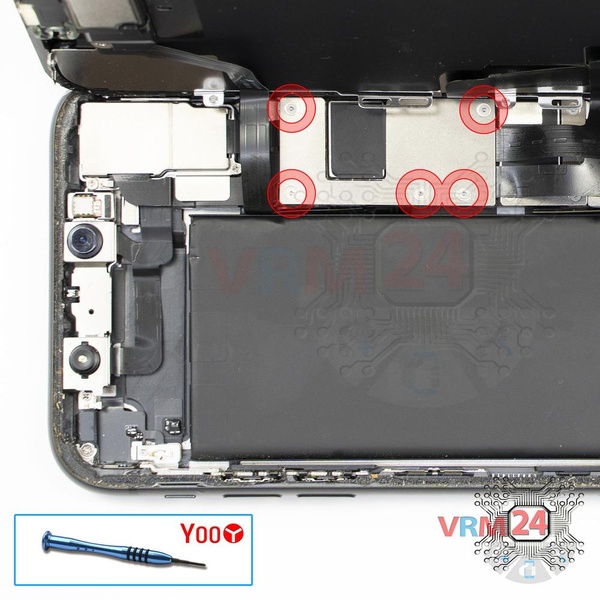

Retirez le support

À l'aide d'un tournevis (Tri-Wing#00 aka Y00), dévissez les vis 5 et retirez le support maintenant les connecteurs.

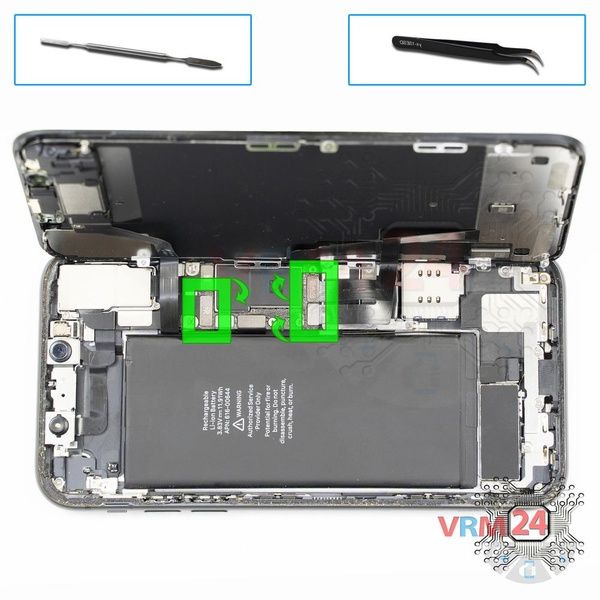

Étape 5.

Ouvrez le module d'affichage

Faites levier sur les connecteurs et retirez le module d'affichage.

Étape 6.

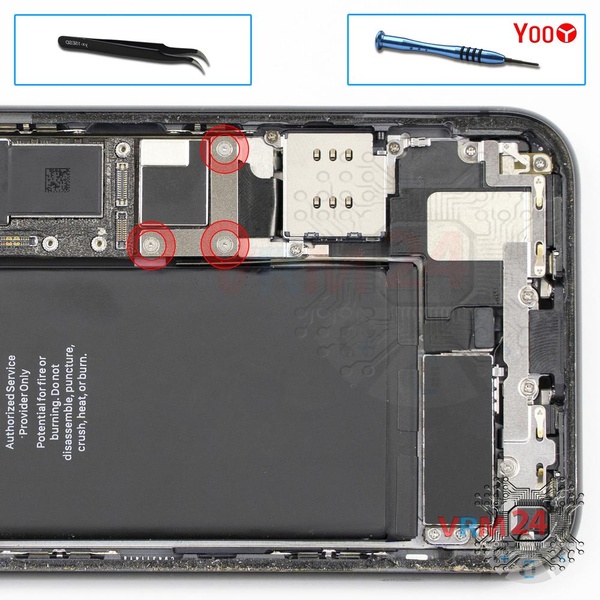

Retirez le support

À l'aide d'un tournevis (Tri-Wing#00 aka Y00), dévissez les vis 3 et retirez le support en forme de boomerang.

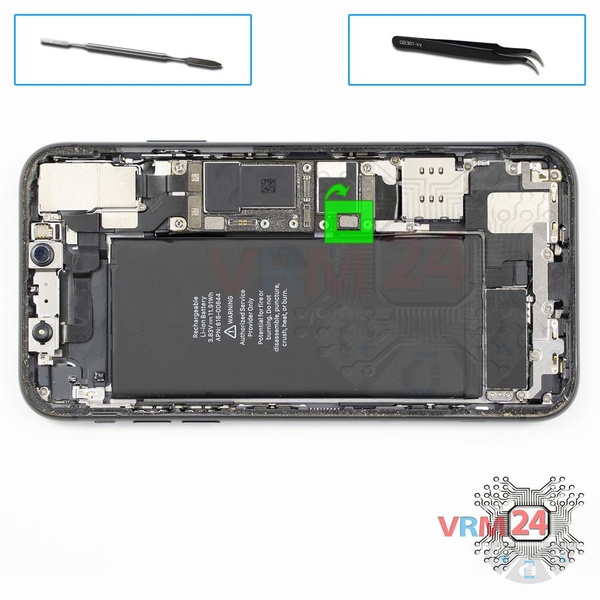

Étape 7.

Déconnectez le connecteur de la batterie

Déconnectez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 8.

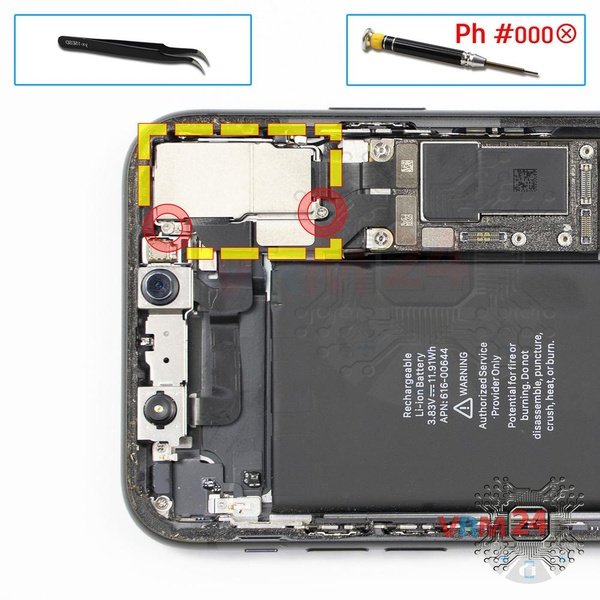

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les vis 2 et retirez le support fixant les caméras.

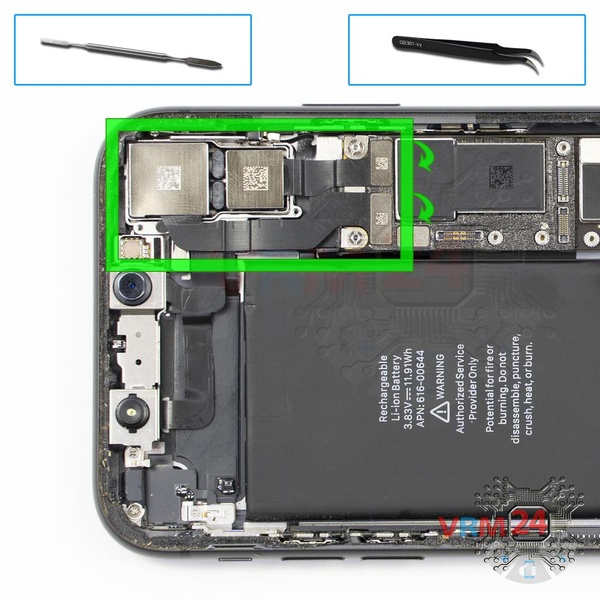

Étape 9.

Retirez les caméras

Soulevez les connecteurs et retirez l'ensemble des deux caméras arrière.

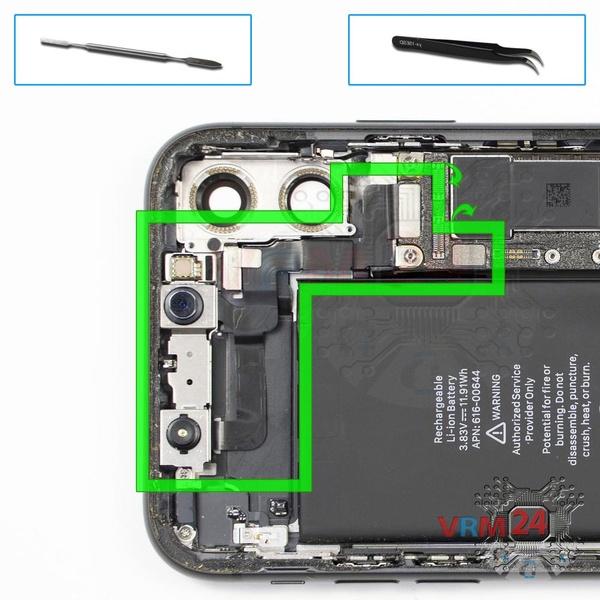

Étape 10.

Retirez les caméras

Déconnectez les connecteurs et retirez l'ensemble des deux caméras arrière.

Étape 11.

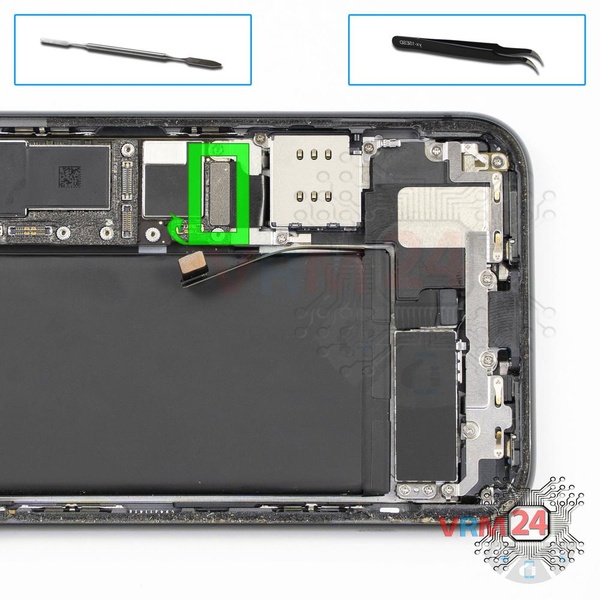

Déconnectez le connecteur

Soulevez le connecteur.

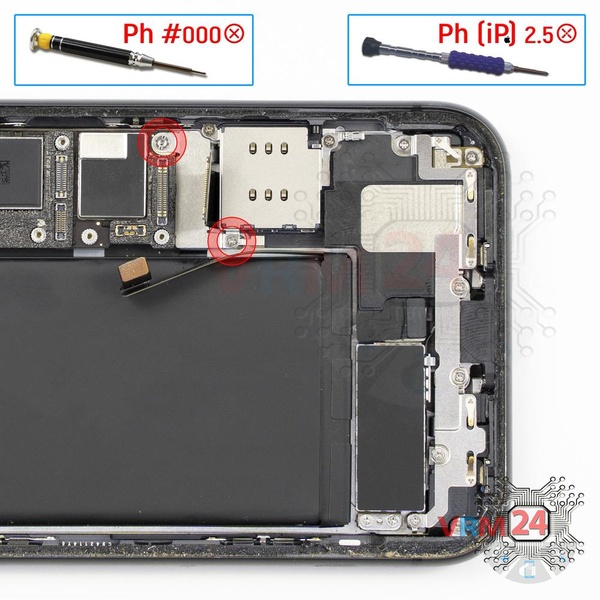

Étape 12.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000) et d'un tournevis (Phillips iPhone 2.5 mm), dévissez les vis 2 et retirez le support.

Étape 13.

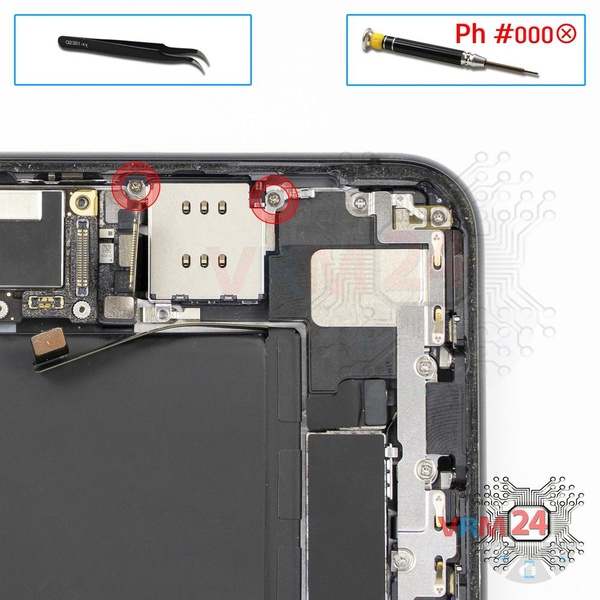

Retirez l'antenne

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les vis 2 et retirez l'antenne.

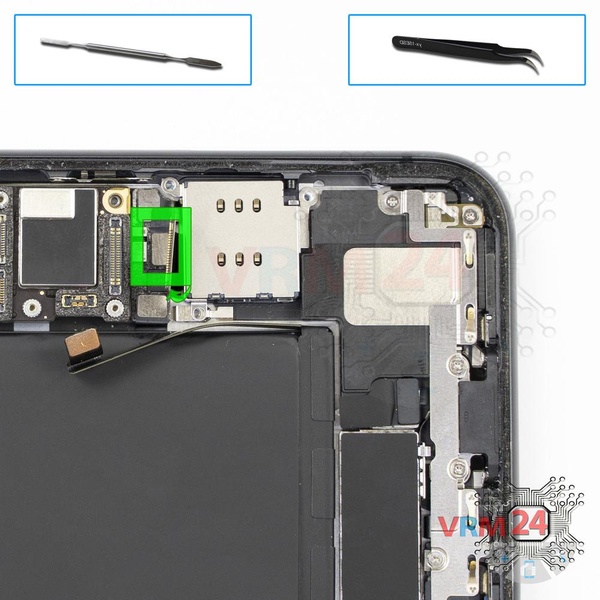

Étape 14.

Retirez le support de carte

Soulevez le connecteur et retirez le support de carte SIM.

Étape 15.

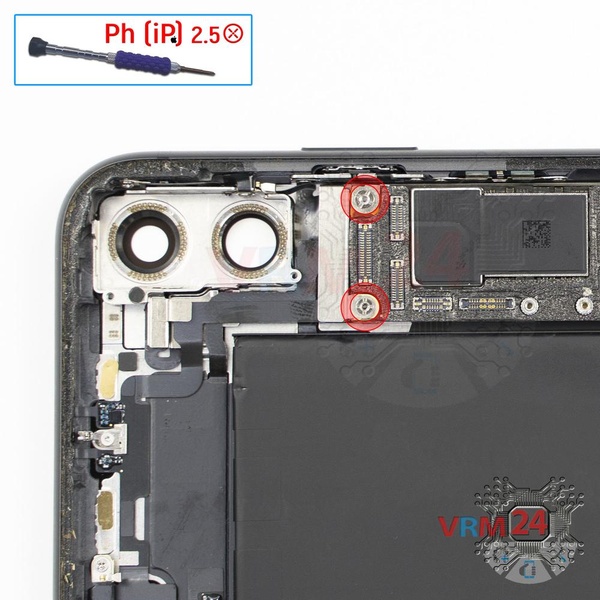

Dévissez les vis

À l'aide d'un tournevis (Phillips iPhone 2.5 mm), dévissez 2 vis.

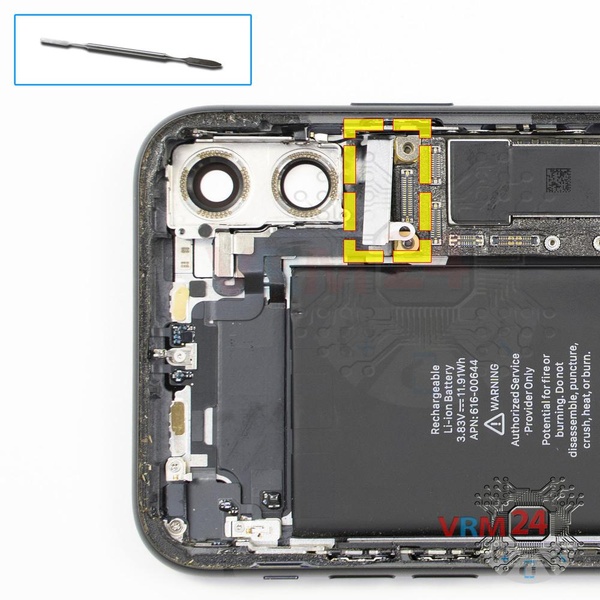

Étape 16.

Déconnectez le connecteur

Décollez le film protecteur et soulevez les connecteurs.

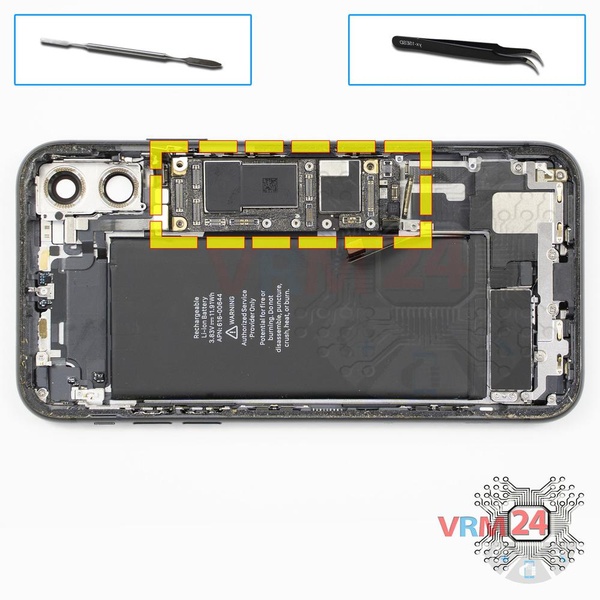

Étape 17.

Retirez la carte mère

Retirez la carte mère.

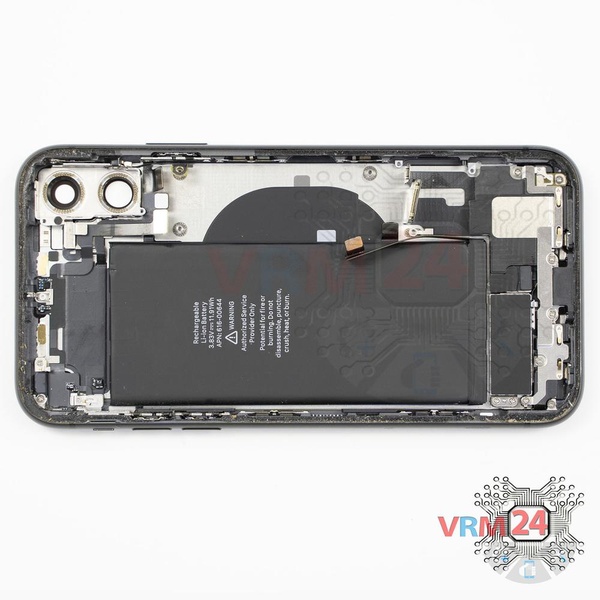

Étape 18.

Dans le boîtier est resté

Les pièces sont dans le boîtier.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté difficile et prend environ 22 minutes. Ce guide convient à tous les modèles Apple iPhone 11 — Apple iPhone 11 A2111, A2221, A2223 commercialisés dans différents pays.

#instructions #Apple #Apple iPhone 11

Instructions de démontage détaillées du Apple iPhone 11 en vidéo, réalisées par notre centre de réparation et service mobile :
