Démontage/Réparation de l'appareil mobile Apple iPhone 11 Pro Max (iPhone 11 Pro Max A2161 A2220 A2218) avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

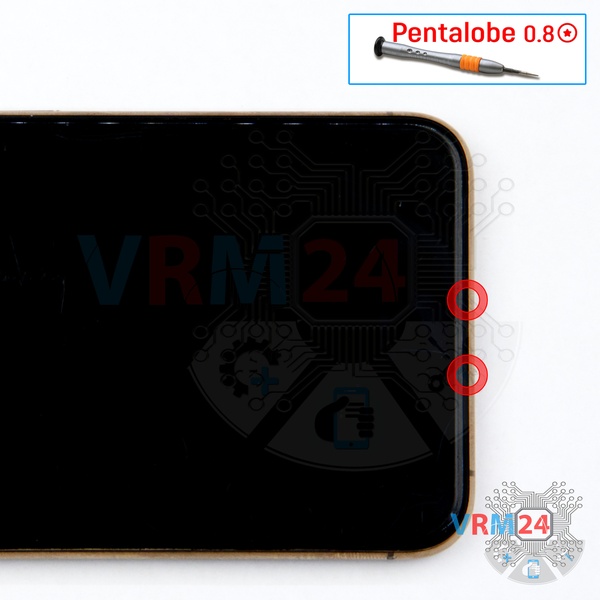

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

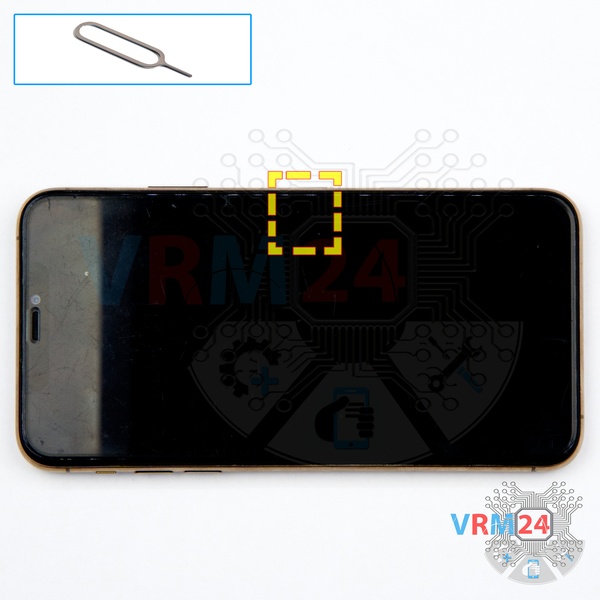

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir.

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

⚠ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

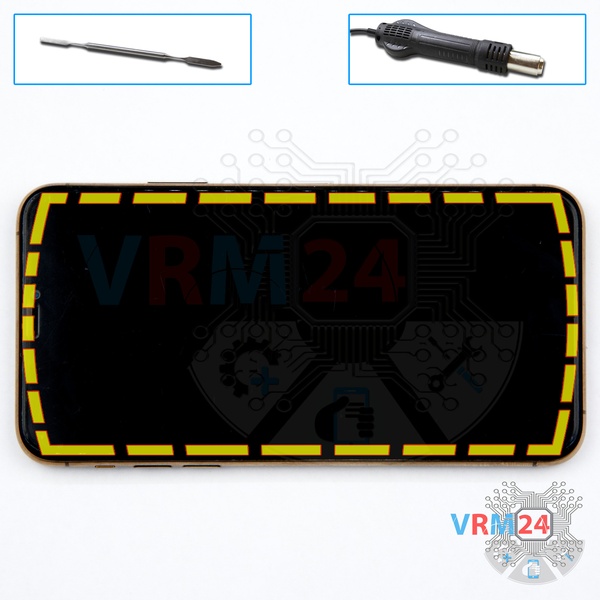

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments internes.

Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

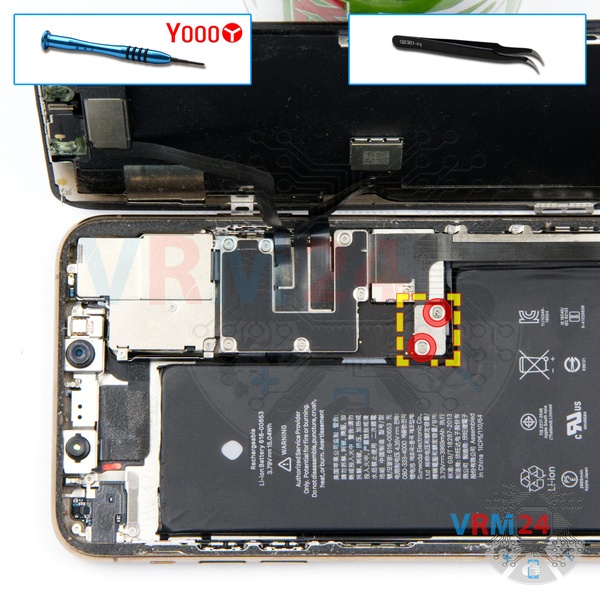

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0mm, Y000), dévissez deux vis et retirez le support fixant les connecteurs.

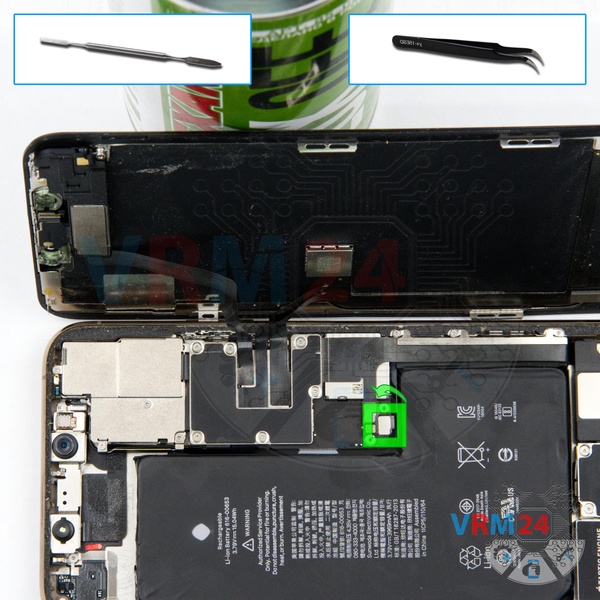

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Apple iPhone 11 Pro Max A2161 possède une batterie 616-00653 d'une capacité de 3969 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter les courts-circuits possibles lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

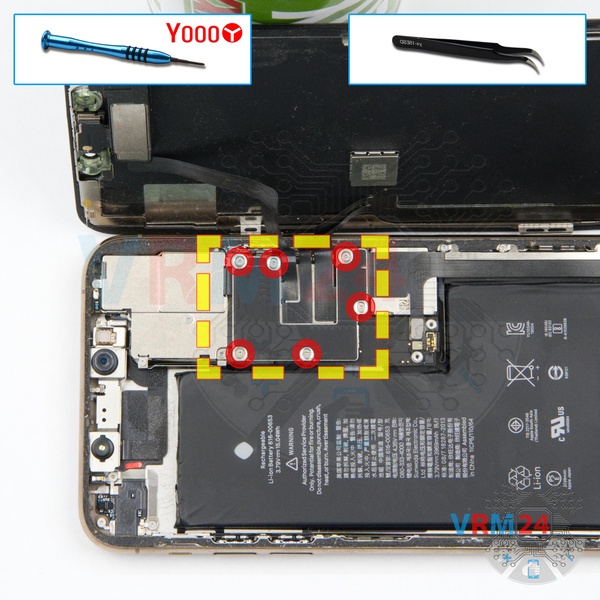

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0mm, Y000), dévissez six vis et retirez le support fixant les connecteurs.

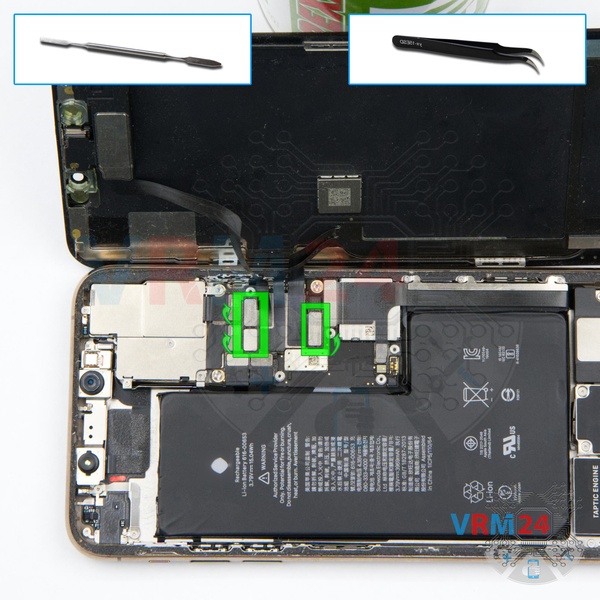

Débranchez les connecteurs et retirez le module d'affichage.

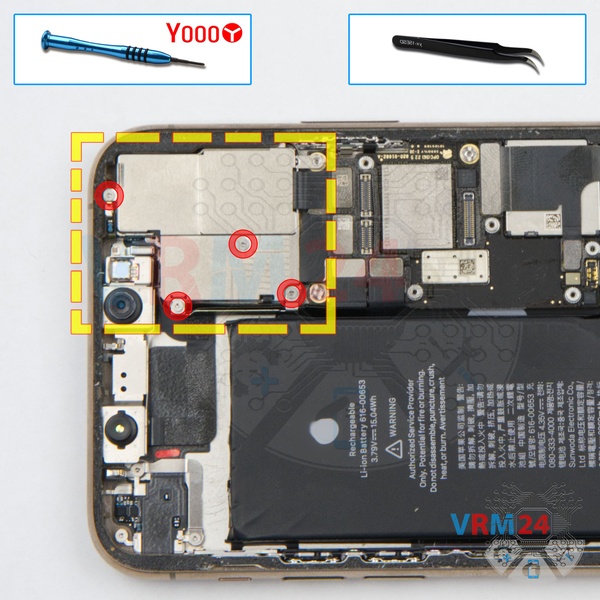

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0mm, Y000), dévissez quatre vis et retirez le support fixant les caméras arrière.

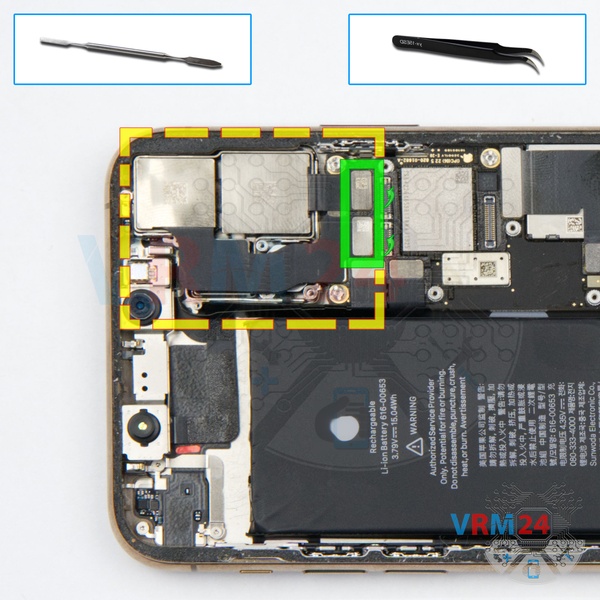

Soulevez les connecteurs et retirez l'ensemble des trois caméras arrière.

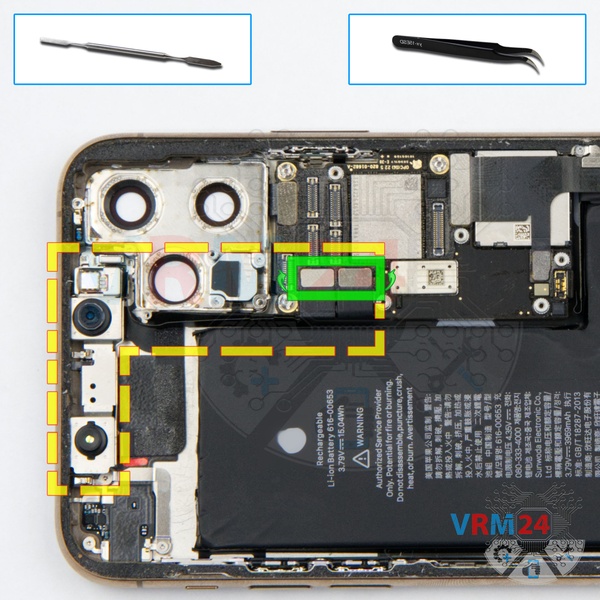

Débranchez les connecteurs et retirez l'ensemble de la caméra frontale (selfie) et Face ID.

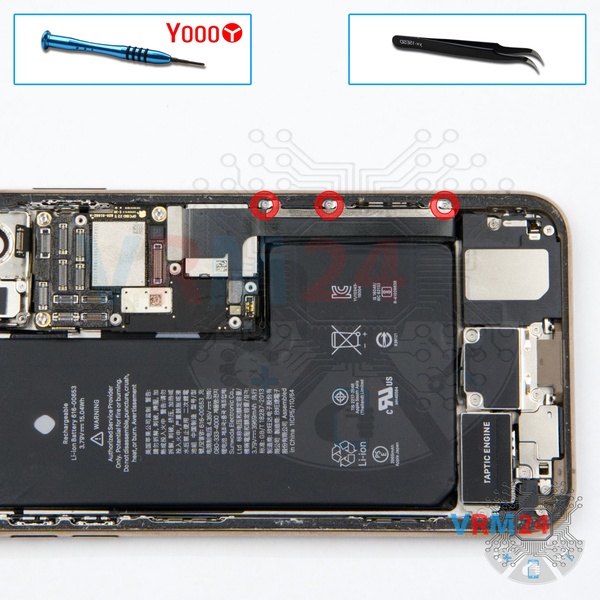

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0mm, Y000), dévissez trois vis et retirez le support fixant le câble.

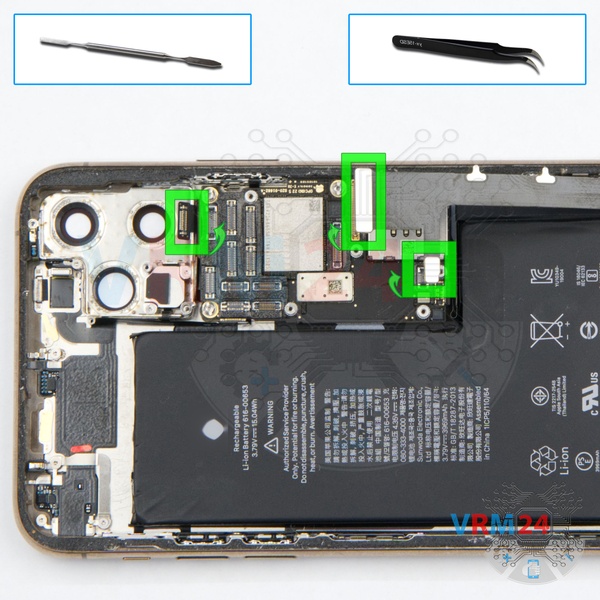

Déconnectez les connecteurs.

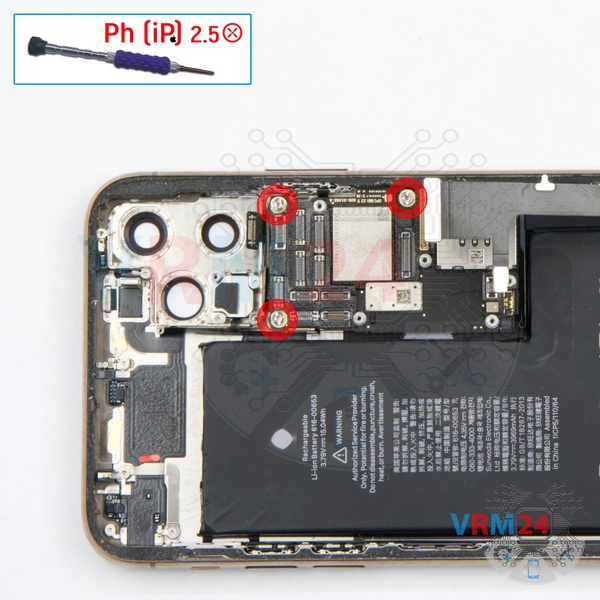

À l'aide d'un tournevis (Phillips iPhone 2.5 mm tournevis à barillet), dévissez trois vis à barillet.

N'oubliez pas de repousser le poussoir d'éjection de carte. Car il accrochera le côté du boîtier et retiendra la carte mère.

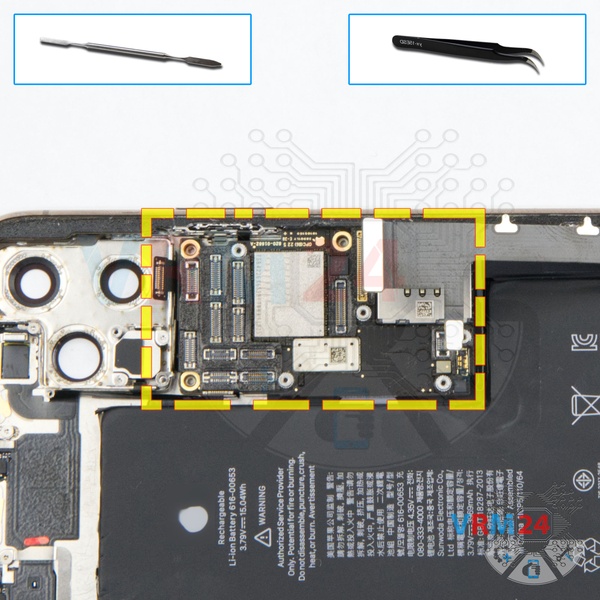

Retirez soigneusement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles depuis l'intérieur.

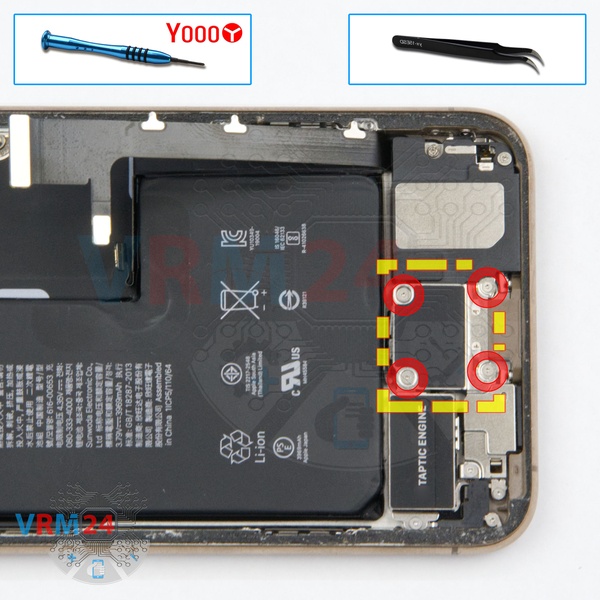

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0mm, Y000), dévissez quatre vis et retirez le support fixant les connecteurs.

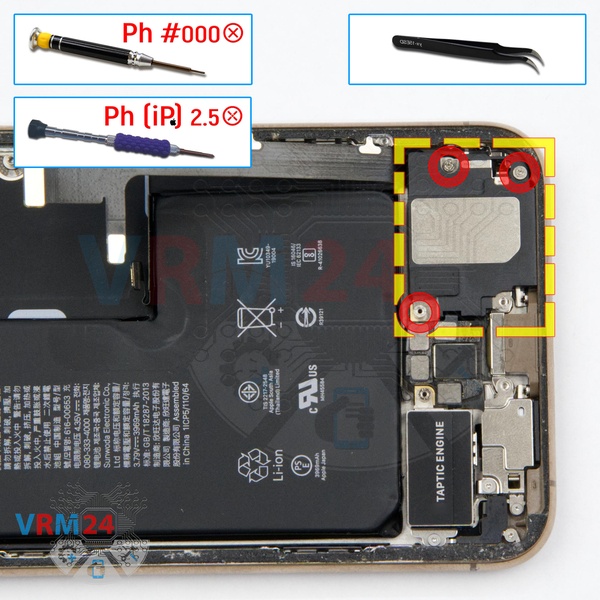

À l'aide des tournevis Philips 1.5 mm PH000, Philips iPhone 2.5 mm, dévissez trois vis. Faites levier et retirez le haut-parleur.

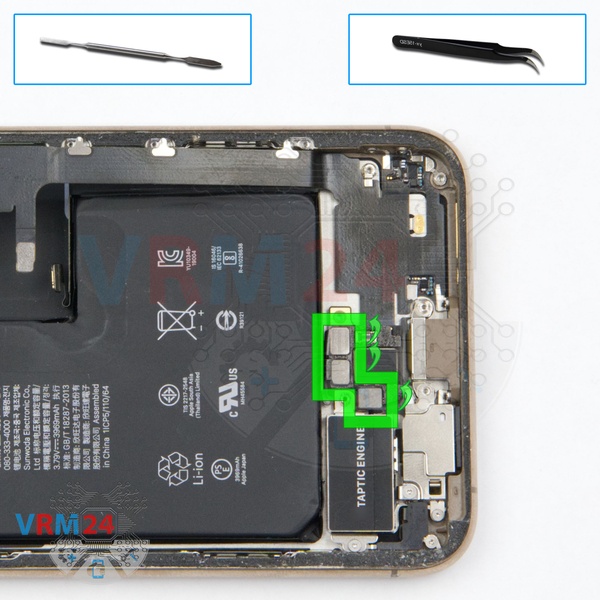

Débranchez les connecteurs.

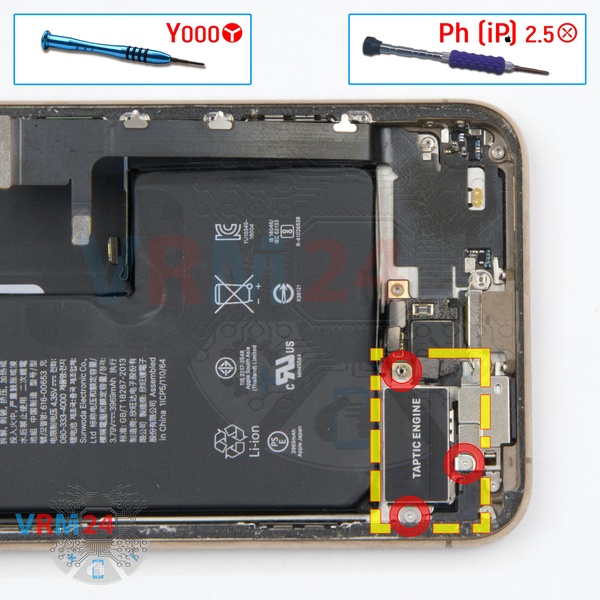

À l'aide d'un tournevis Tri-point, Tri-wing 2.0mm, Y000 ; Philips iPhone 2.5 mm, dévissez trois vis

Retirez le moteur taptic (aussi appelé moteur de vibration).

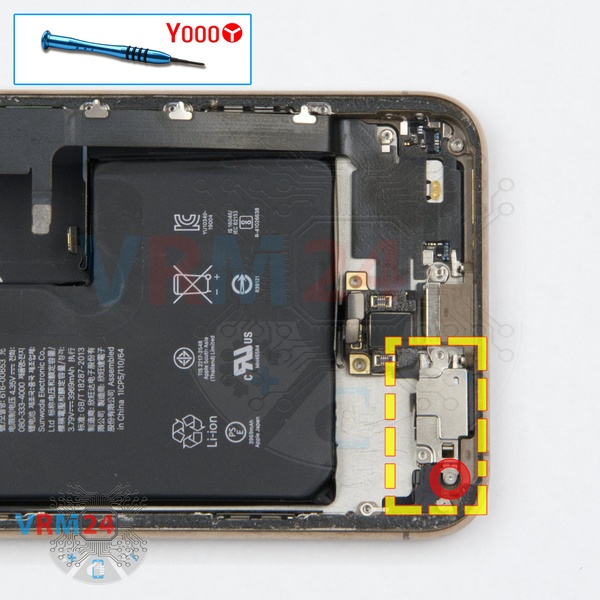

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0mm, Y000), dévissez une vis et retirez le support.

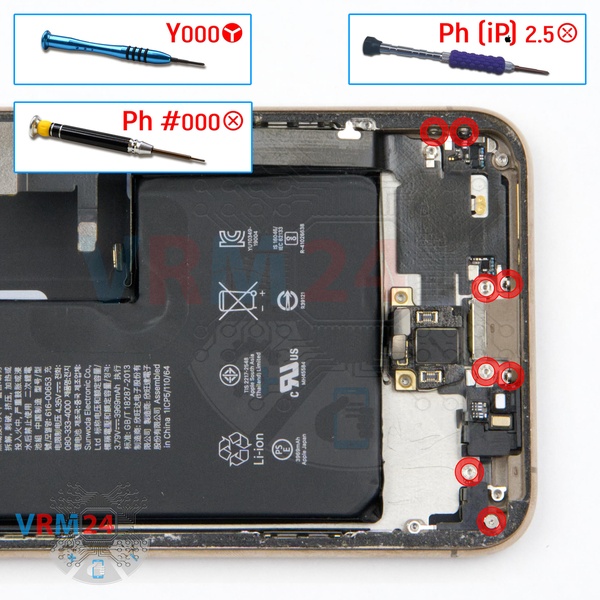

À l'aide d'un tournevis Tri-point, Tri-wing 2.0 mm, Y000 ; Philips iPhone 2.5 mm ; Philips 1.5 mm #000, dévissez 8 vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

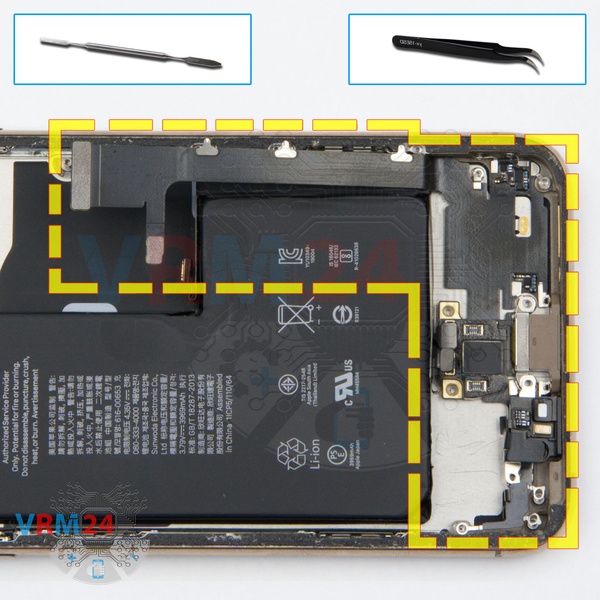

Décollez et retirez le câble plat avec le port Lightning et les microphones.

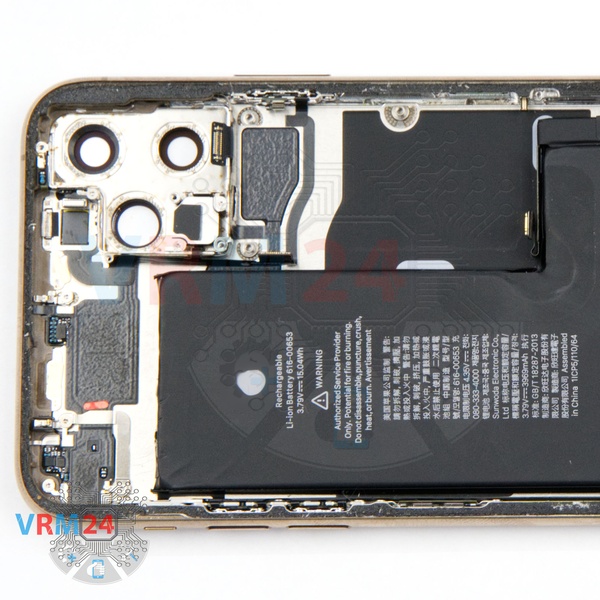

ℹ️ Dans le boîtier, il reste : la batterie.
