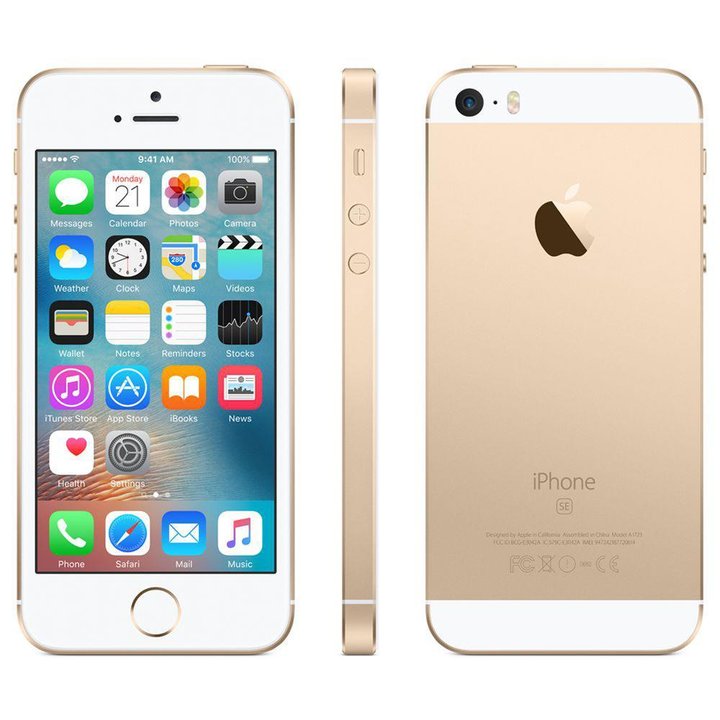

Démontage/Réparation de l'appareil mobile Apple iPhone SE (iPhone SE A1723, A1662, A1724) avec la description de chaque étape et l'ensemble d'outils requis.

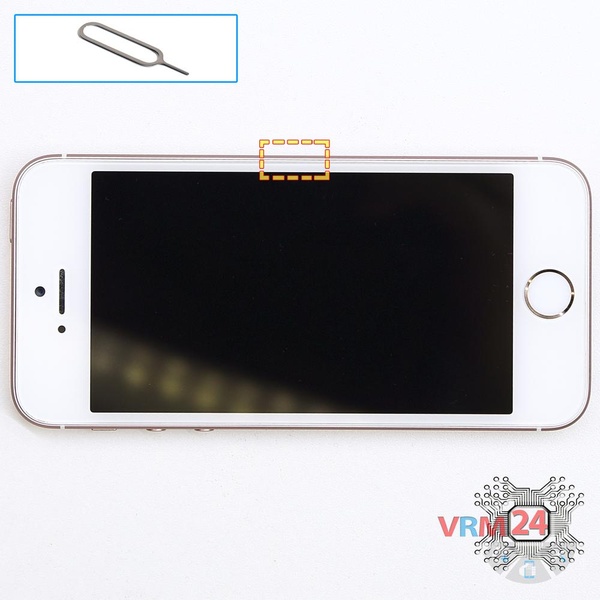

Utilisez l'outil d'éjection (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM.

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord de la coque du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

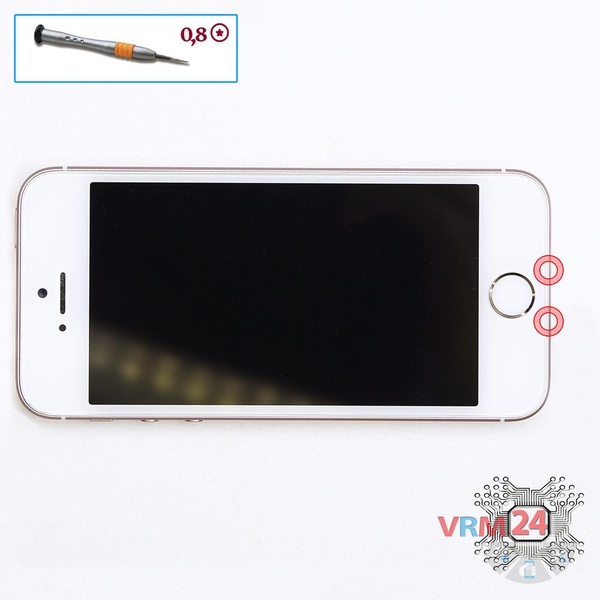

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

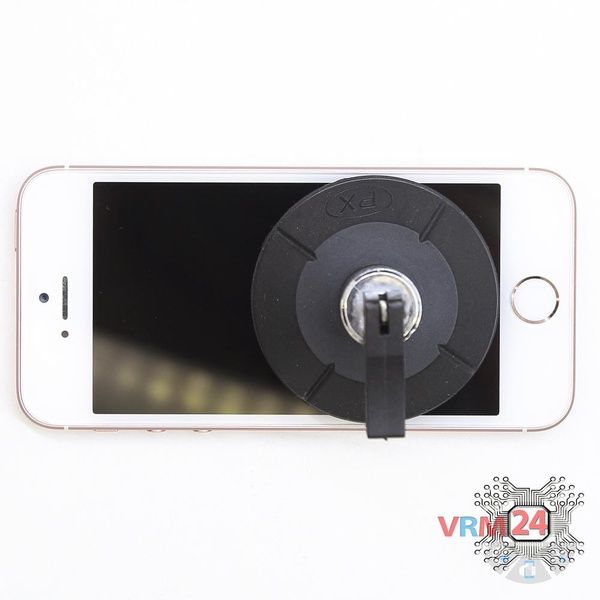

Soulevez délicatement le module d'écran et retirez le support qui maintient le connecteur du capteur d'empreintes digitales. Essayez d'utiliser un outil non métallique ou en plastique pour éviter tout dommage car la carte mère est encore alimentée par la batterie.

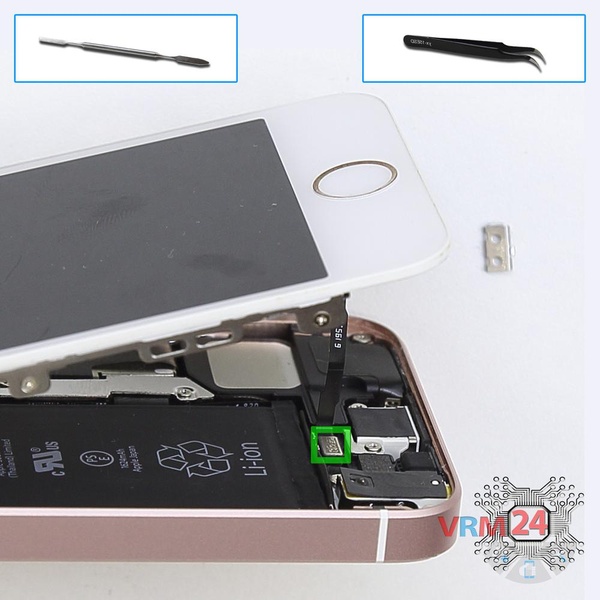

Déconnectez le connecteur du capteur d'empreintes digitales.

Ensuite, soulevez l'écran verticalement car à l'extrémité du module d'écran se trouvent des connecteurs, encore maintenus par un support.

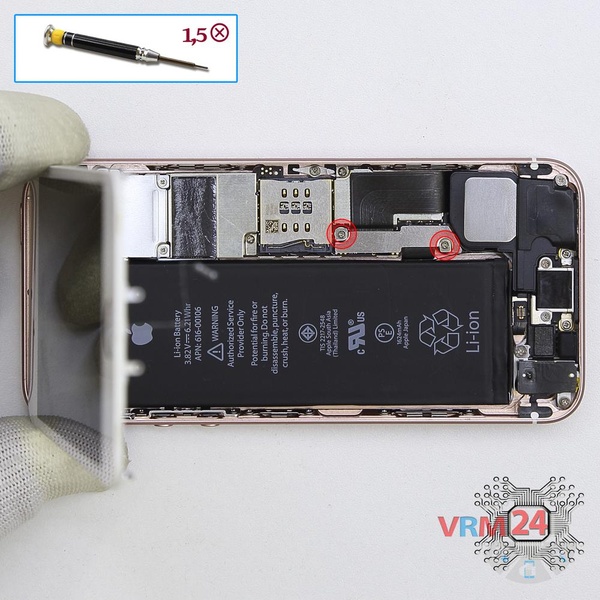

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez le support qui maintient les connecteurs.

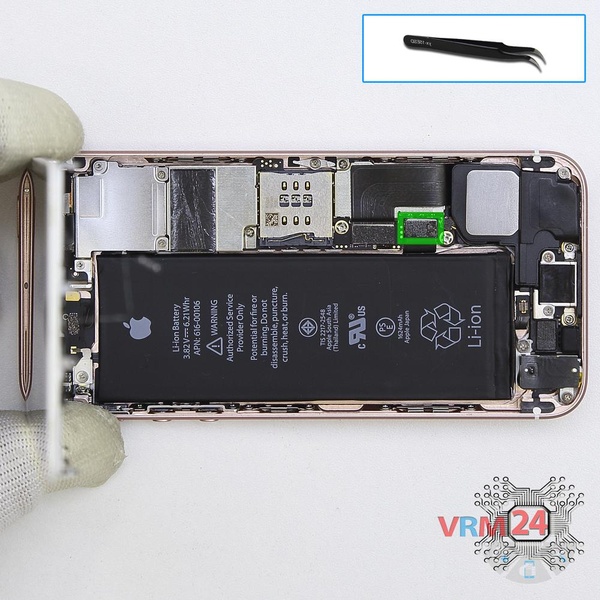

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Apple iPhone SE a une batterie TIS 2217-2548 avec une capacité de 1624 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez quatre vis et retirez le support qui maintient les connecteurs.

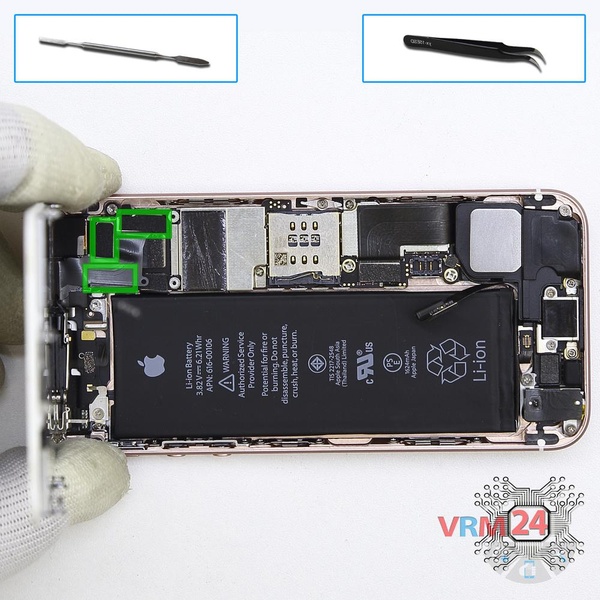

Déconnectez les connecteurs et retirez le module d'écran.

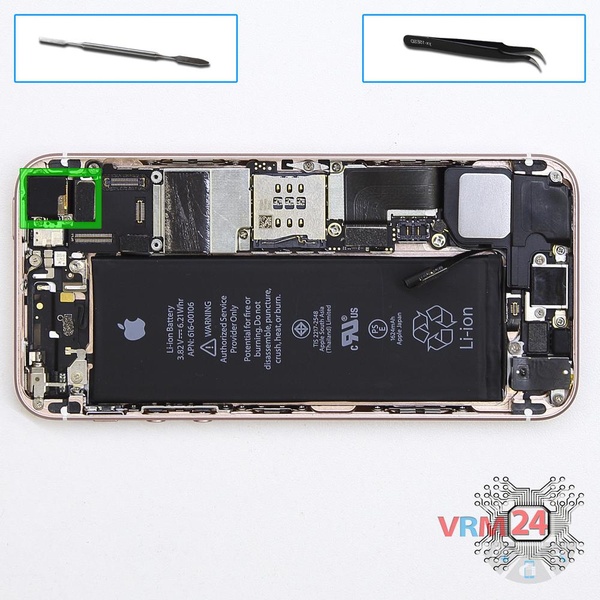

Relevez la couche protectrice. Déconnectez le connecteur et retirez la caméra arrière.

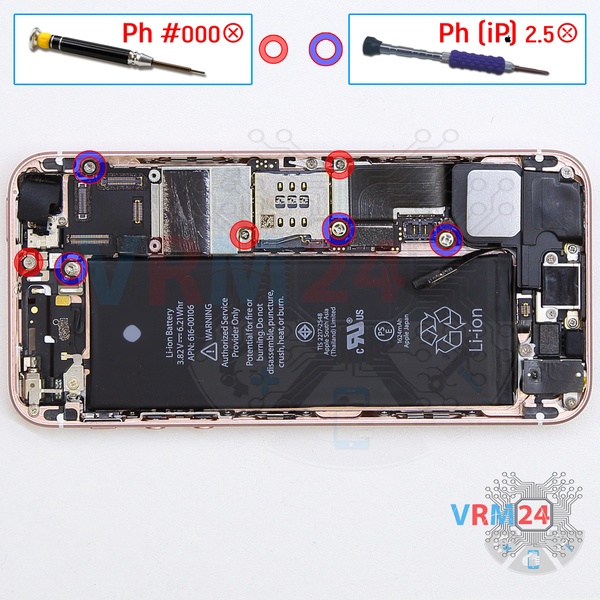

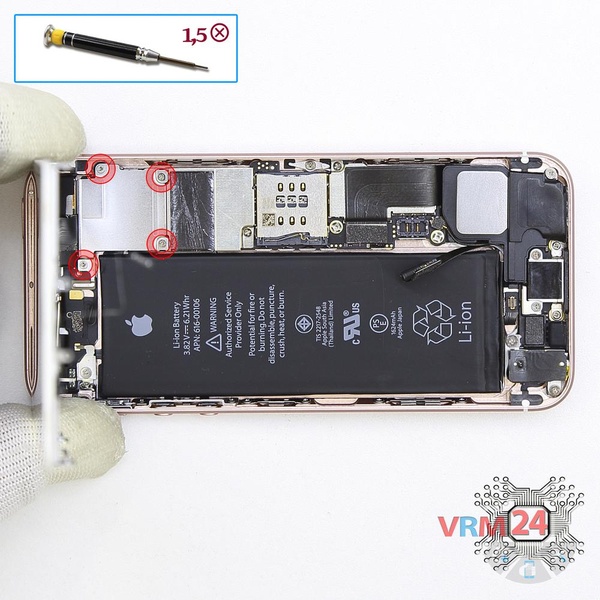

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez trois vis et avec un tournevis à embout (Philips 2.5 mm iPhone) dévissez quatre vis.

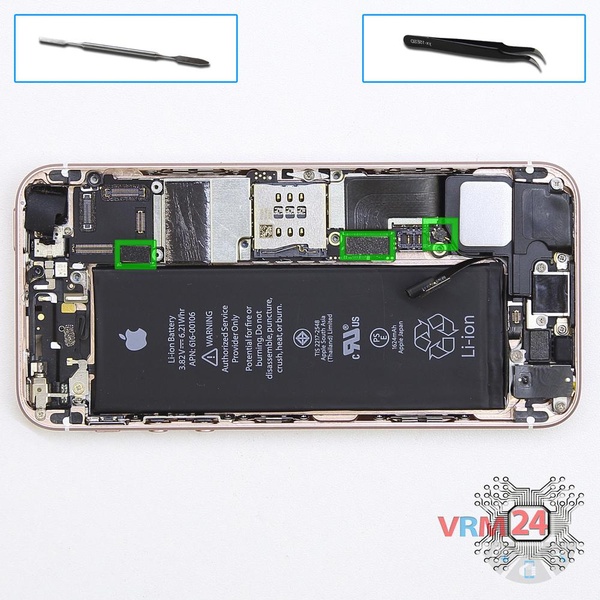

Déconnectez les connecteurs sur la carte de circuit imprimé.

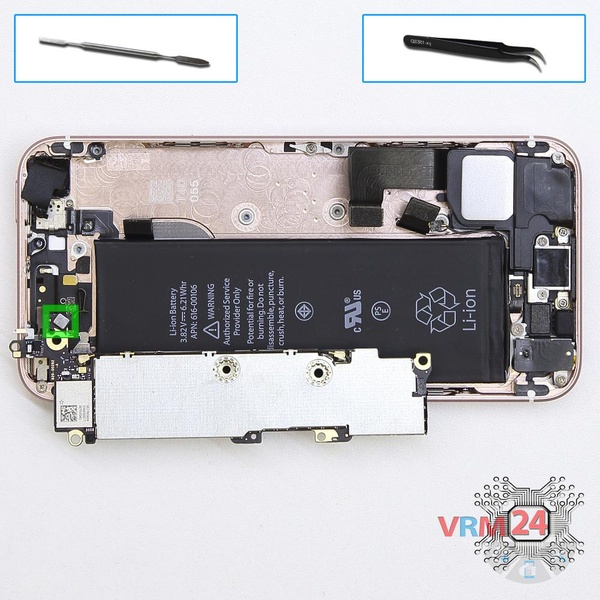

Retournez la carte de circuit imprimé, déconnectez un connecteur et retirez la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retient la carte de circuit imprimé.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles à l'intérieur.

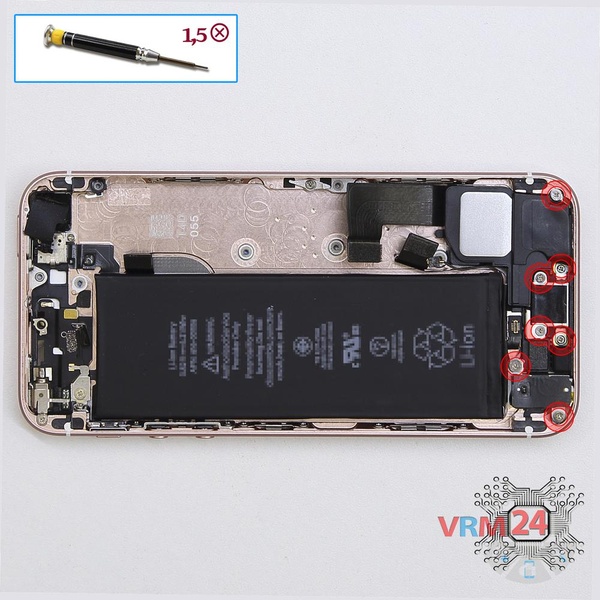

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez sept vis.

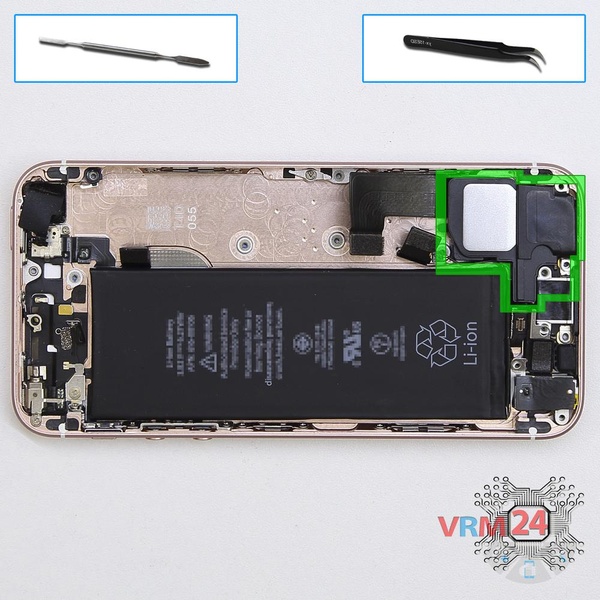

Faites levier sur les bords et retirez l'ensemble haut-parleur.

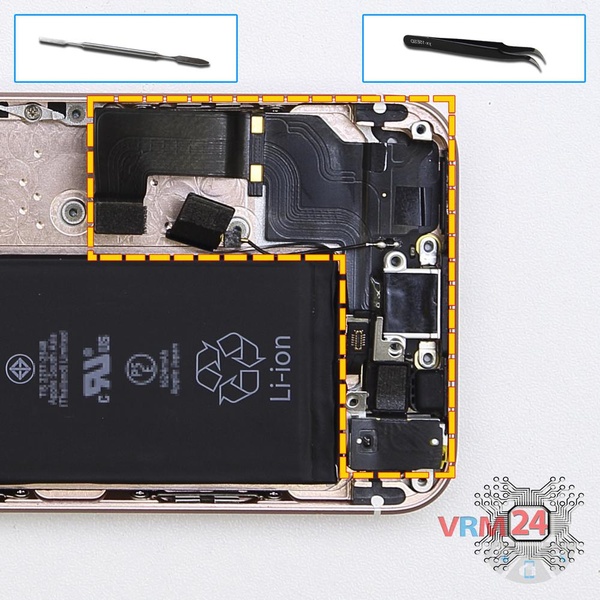

Décollez le câble plat, déplacez-le soigneusement en dessous et autour avec un outil pour retirer la partie principale du câble avec microphone, port Lightning (port de chargement).

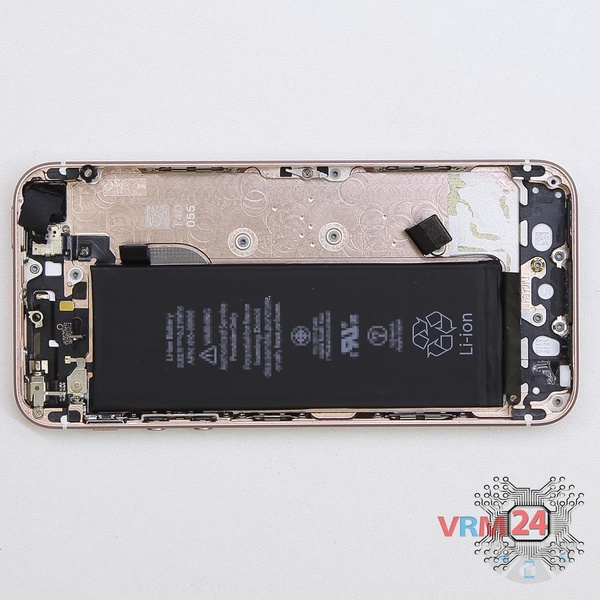

ℹ️ Dans le boîtier restait :
