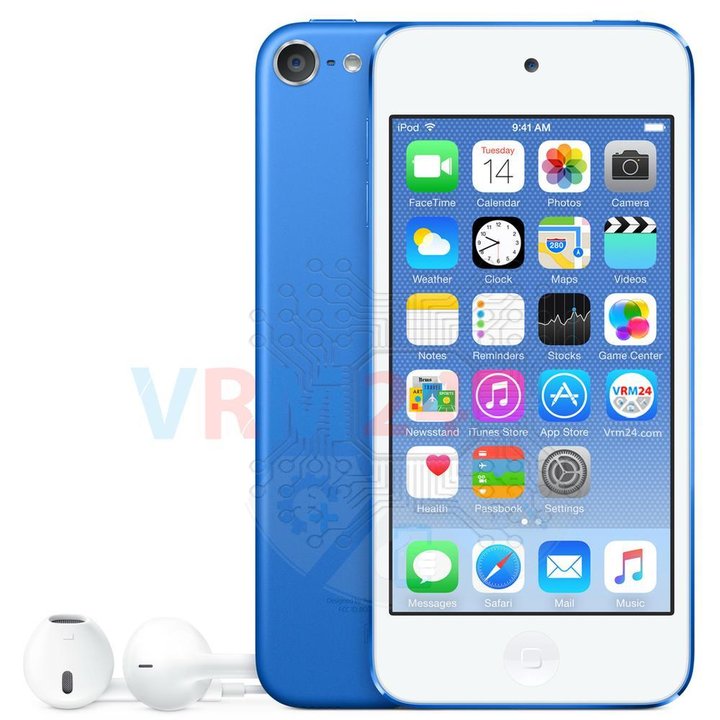

Démontage/Réparation de l'appareil mobile Apple iPod Touch (6th generation) (iPod Touch 6G A1641, A1574) avec la description de chaque étape et l'ensemble d'outils requis.

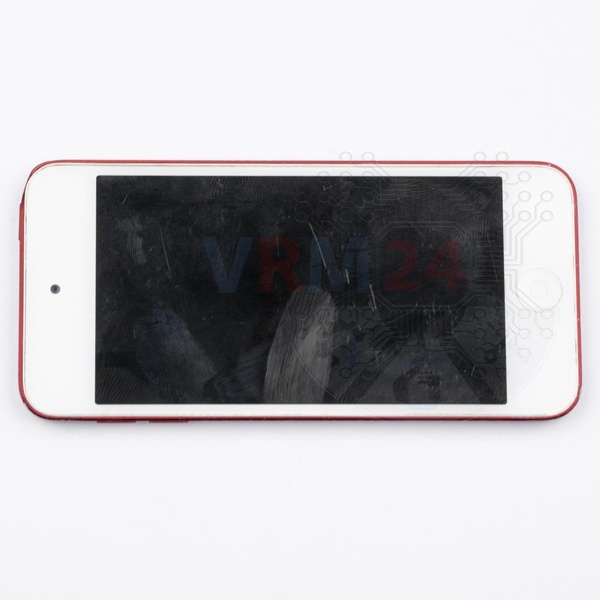

⚠ Avant le démontage, n'oubliez pas d'éteindre votre appareil.

⚠ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

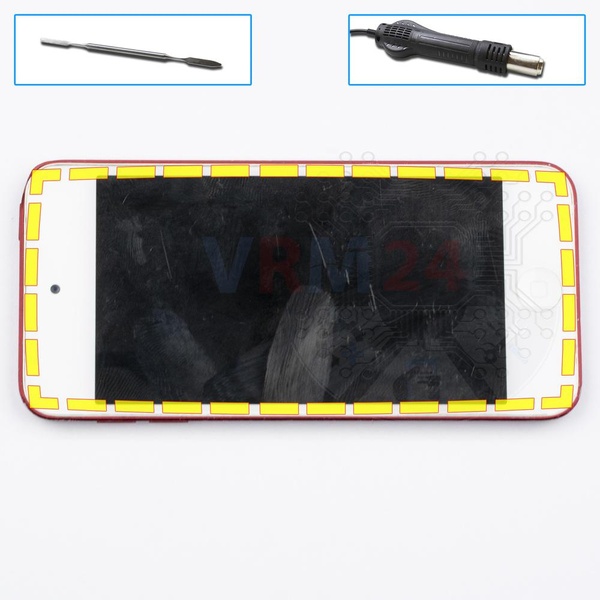

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments internes.

Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

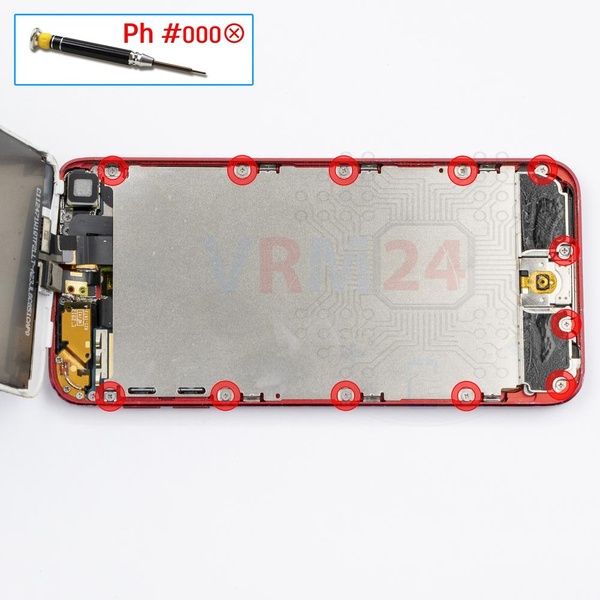

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 12 vis.

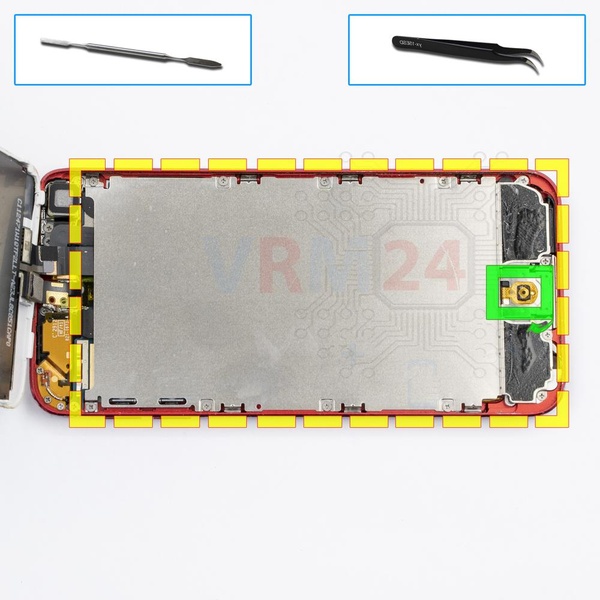

Décollez soigneusement le bouton Home et retirez le cache central.

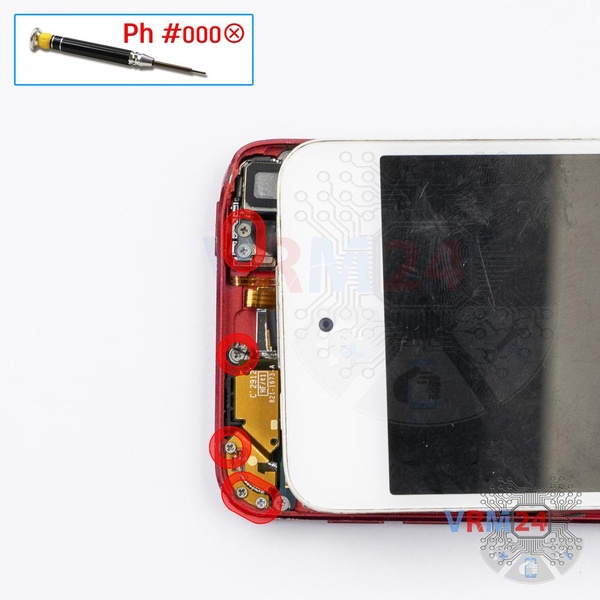

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez cinq vis.

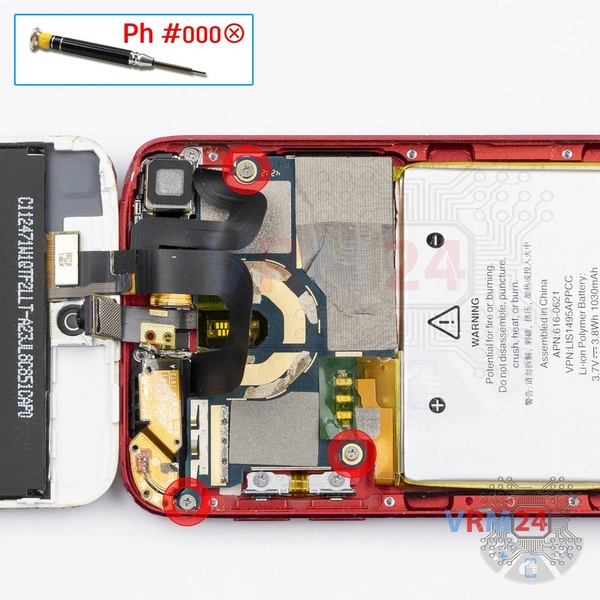

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez trois vis fixant la carte mère.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

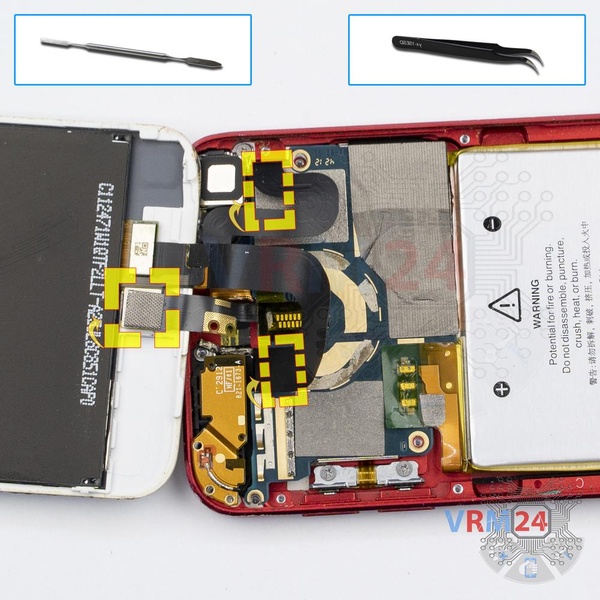

Décollez soigneusement la caméra avant, déconnectez les connecteurs (les deux sont connectés depuis l'intérieur de la carte mère), et retirez le module d'affichage.

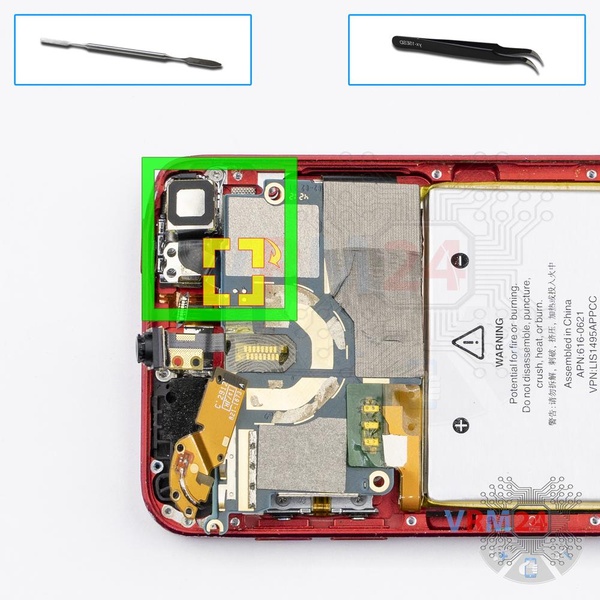

Soulevez suffisamment la carte mère pour atteindre le connecteur, déconnectez le connecteur et retirez la caméra arrière.

⚠ La caméra arrière peut être collée avec du ruban adhésif, alors soyez prudent.

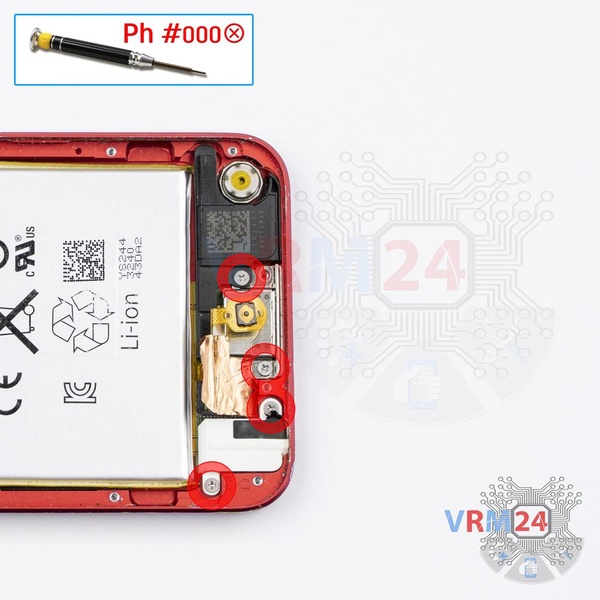

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez quatre vis.

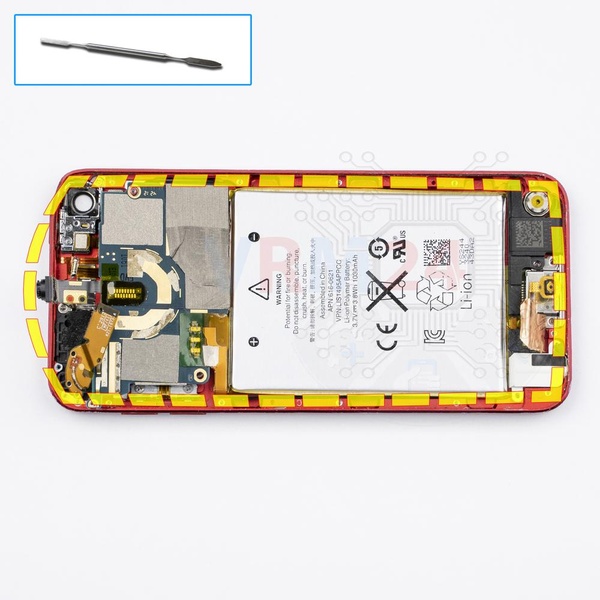

Retirez soigneusement le câble avec une carte mère, la batterie, la caméra avant, le port de chargement. ⚠ Il y a une chose, le connecteur de la batterie est soudé fermement, donc toutes les pièces seront sous tension. Tenez-en compte et effectuez le démontage ou la réparation avec prudence.

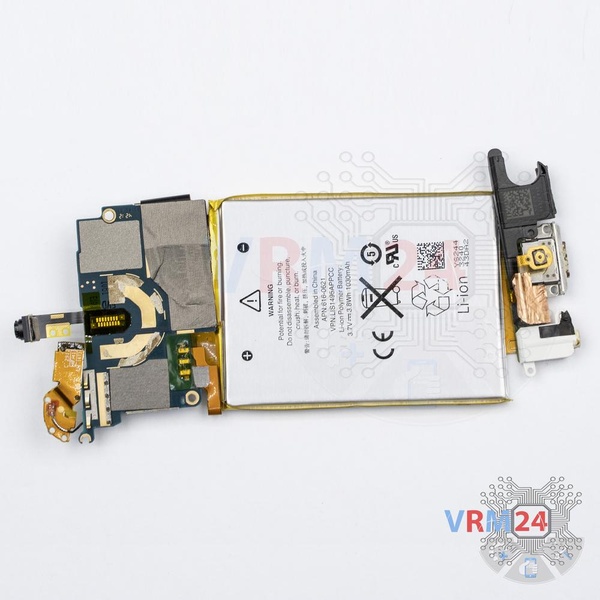

La batterie est soudée à la carte mère.

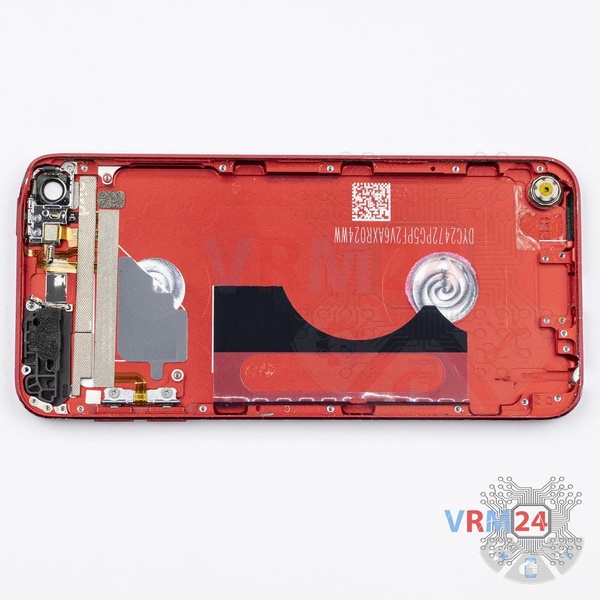

Le boîtier.
