Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

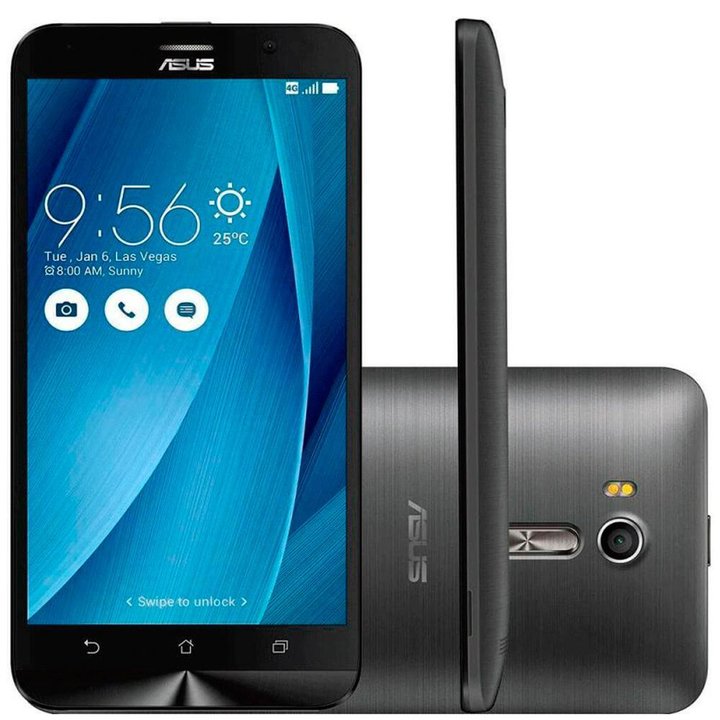

Démontage/Réparation de l'appareil mobile Asus Live G500TG (Asus Live) avec la description de chaque étape et l'ensemble d'outils requis.
4192
Vues
0
J'aime
—
Partager
8
Questions

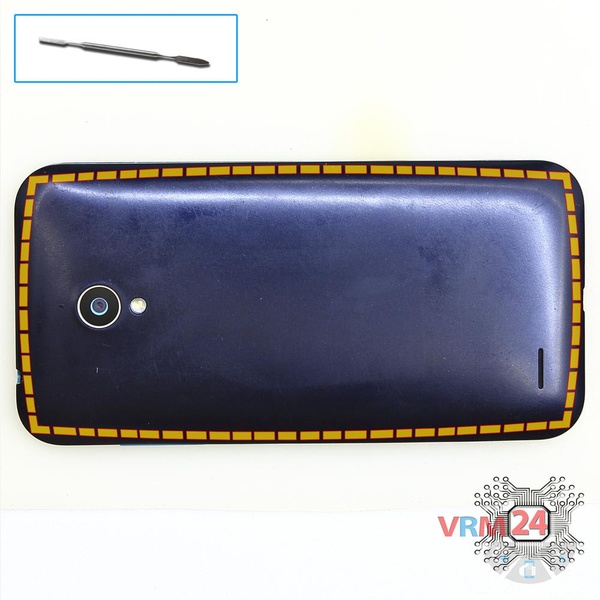

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

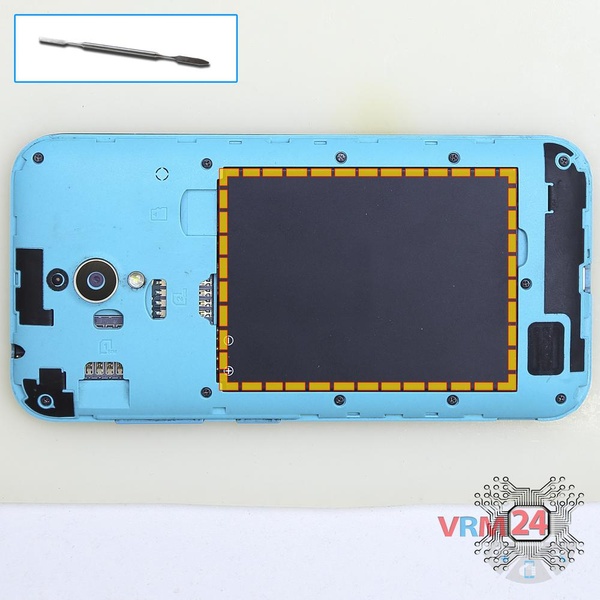

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

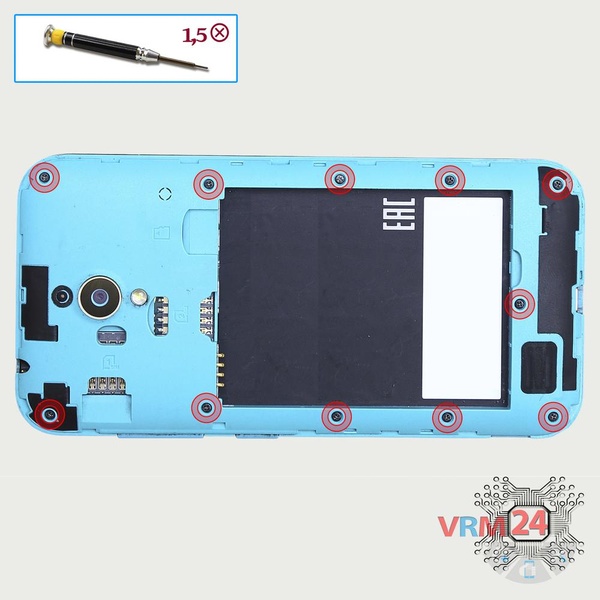

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 boulons dans le cadre du téléphone.

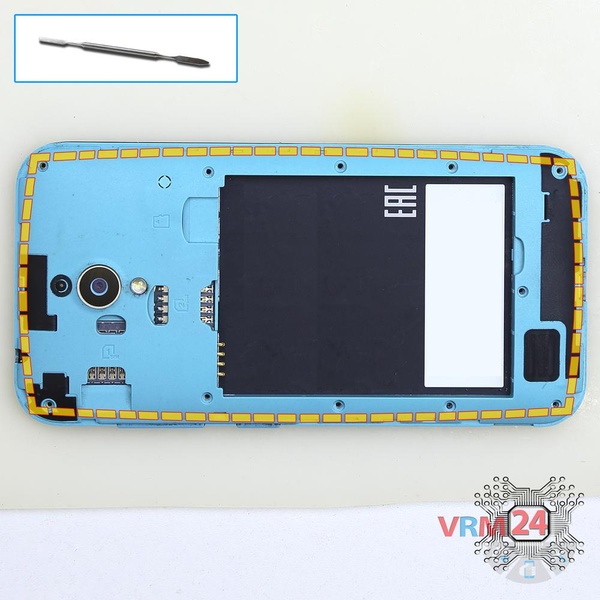

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

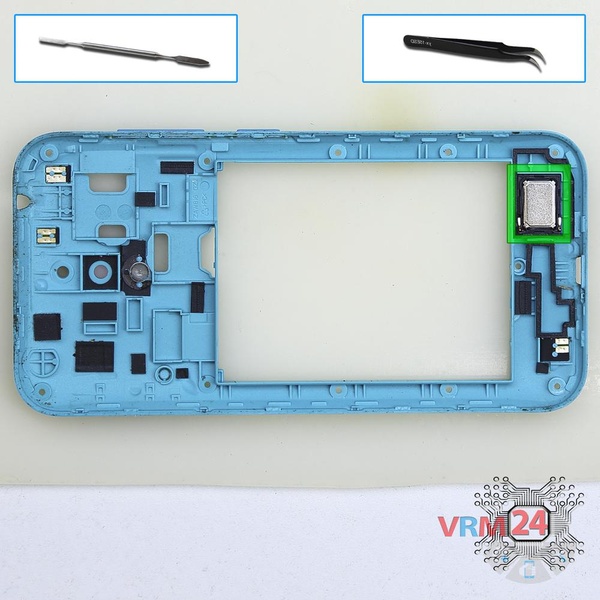

Étape 5.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).

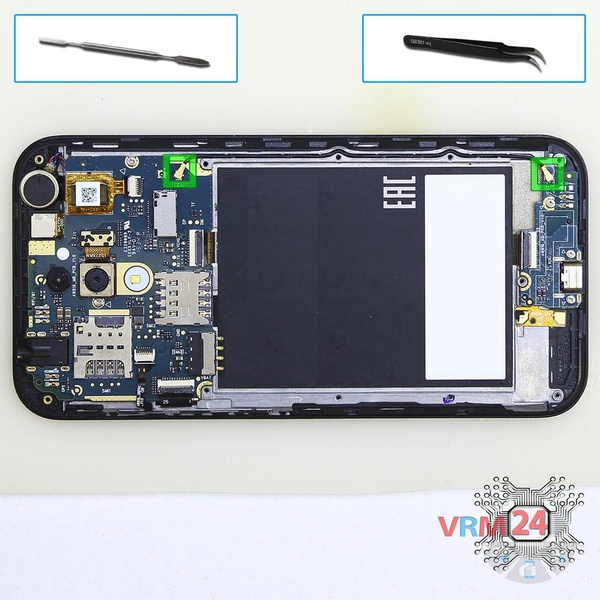

Étape 6.
Retirez le câble coaxial
Débranchez les connecteurs et retirez le câble coaxial.

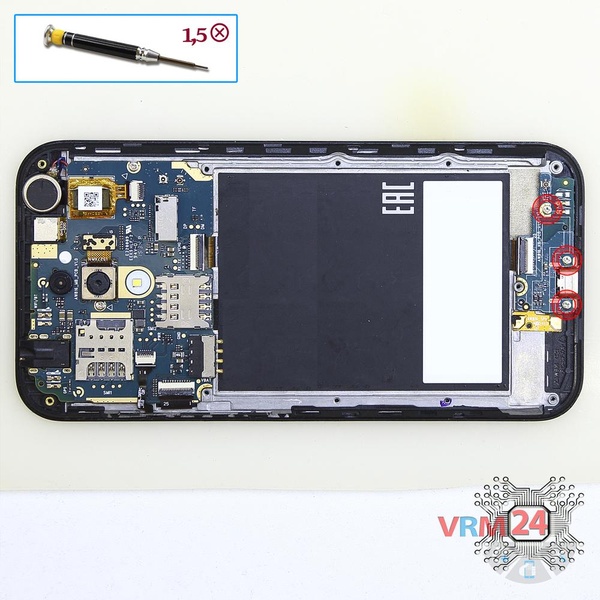

Étape 7.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère inférieure.

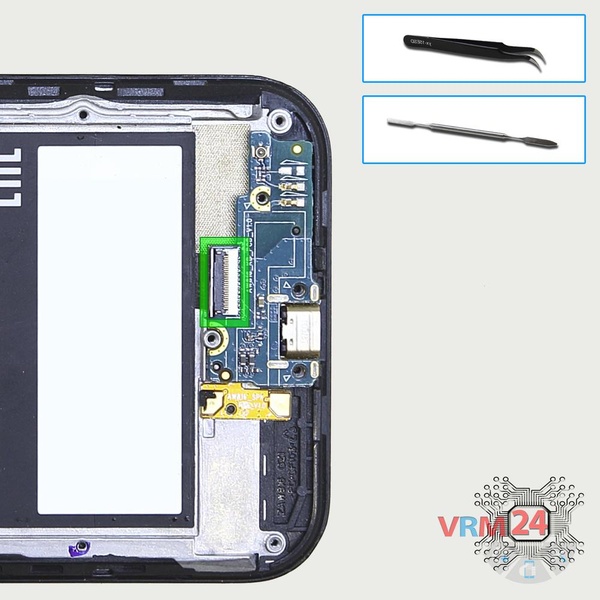

Étape 8.
Retirez la carte fille
Déconnectez les connecteurs de la carte mère inférieure et retirez-la.

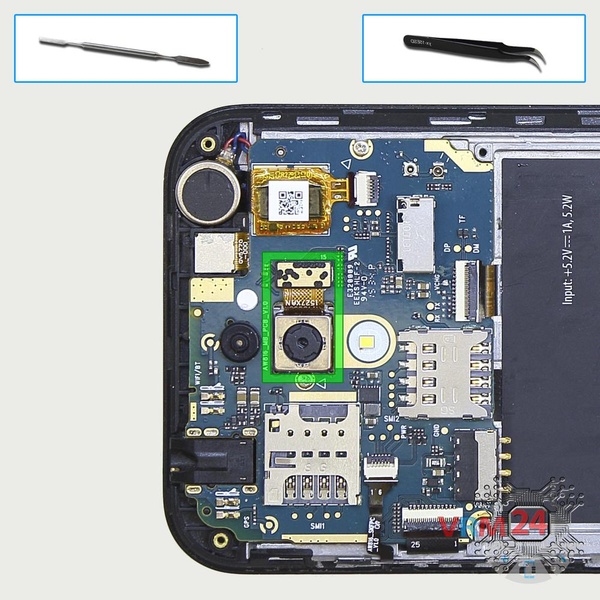

Étape 9.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

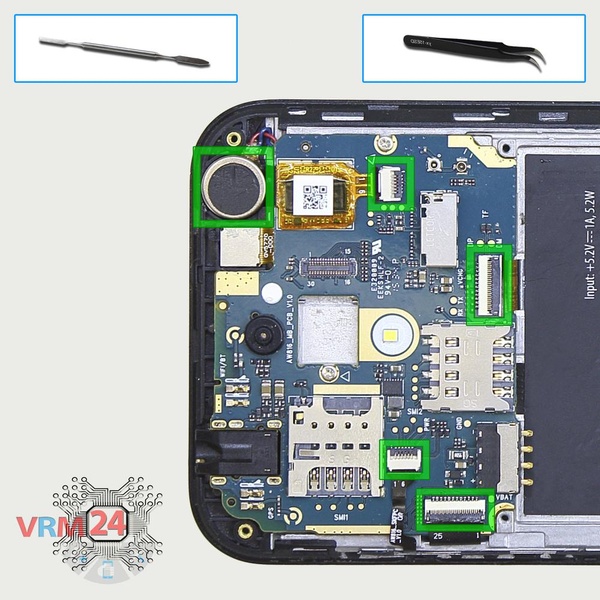

Étape 10.
Retirez le moteur de vibration
Débranchez les connecteurs de la carte mère & déclipsez le moteur du vibreur.

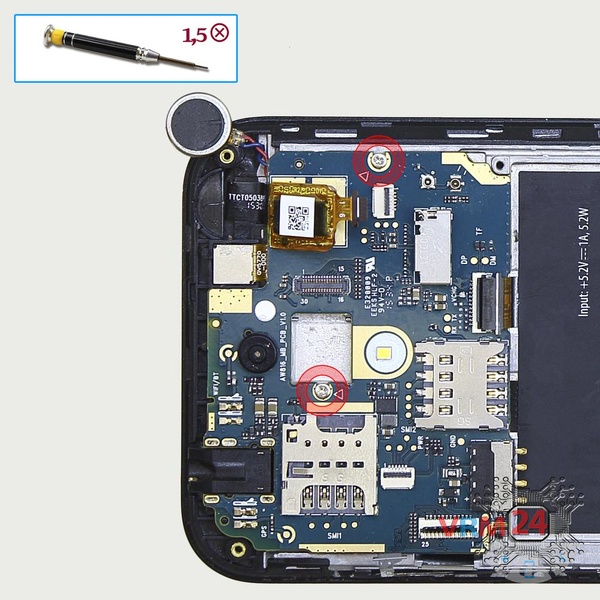

Étape 11.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

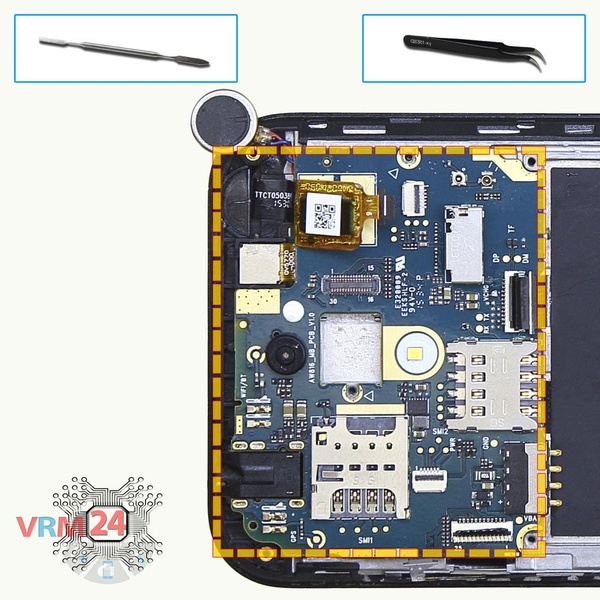

Étape 12.
Retirez la carte mère
Retirez la carte mère.

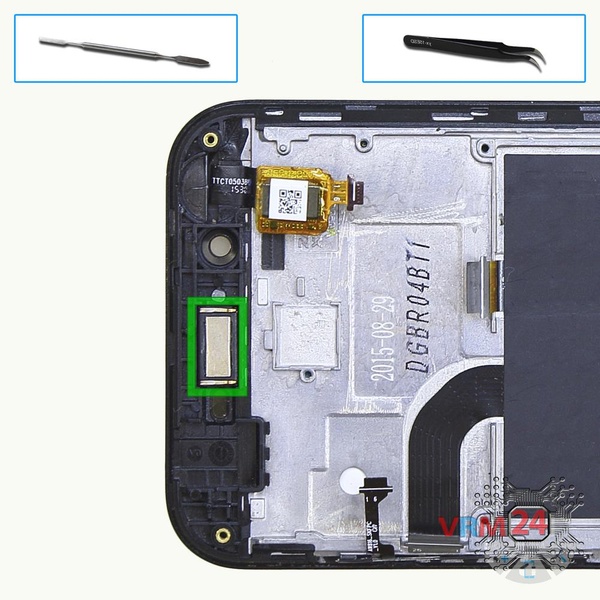

Étape 13.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

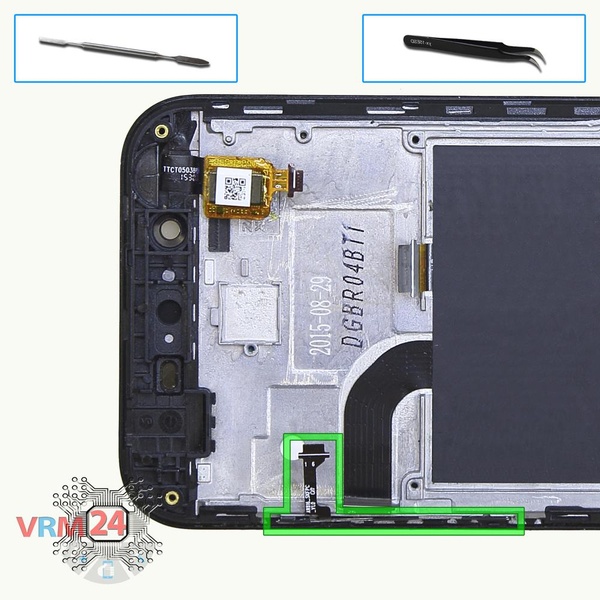

Étape 14.
Retirez le câble
Faites levier et retirez la nappe flexible avec les boutons power & volume.

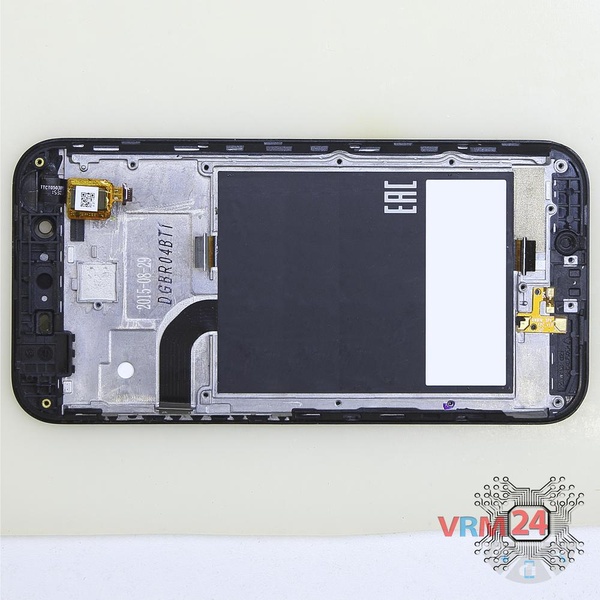

Étape 15.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
