Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile HOMTOM HT3 (Homtom HT3) avec la description de chaque étape et l'ensemble d'outils requis.
3944
Vues
1
J'aime
—
Partager
3
Questions

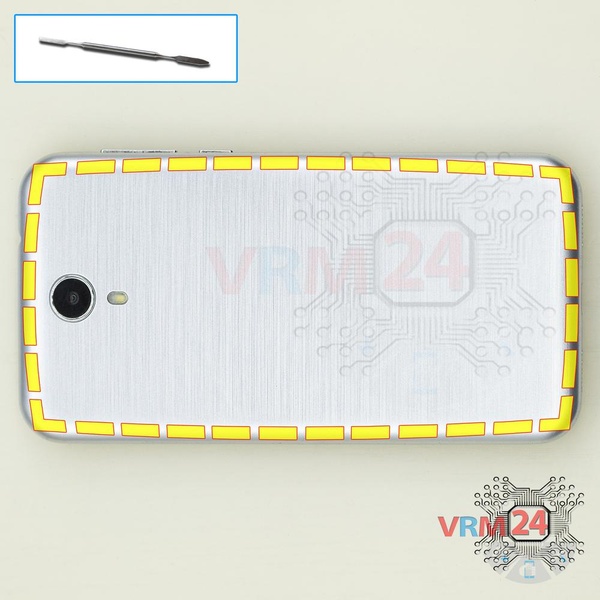

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

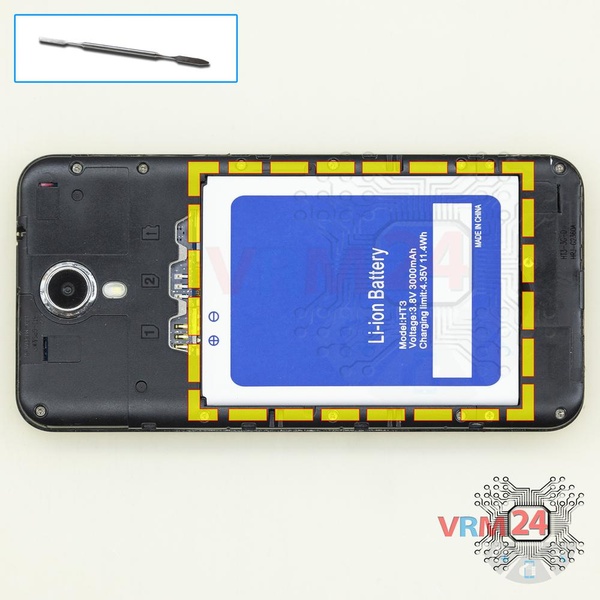

Étape 2.
Retirez la batterie
Retirez la batterie. Le modèle de batterie du HOMTOM HT3 est le même que le modèle du téléphone.

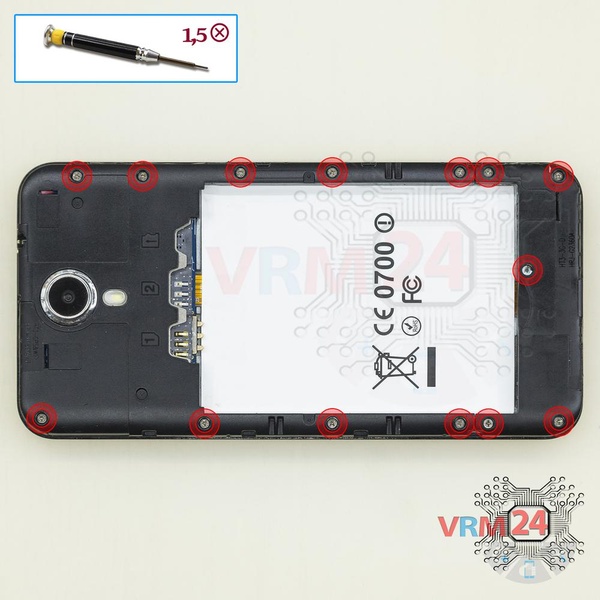

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 14 vis.

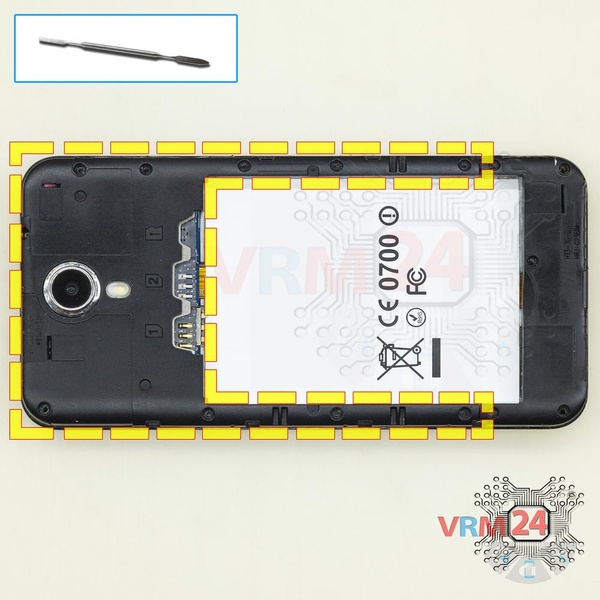

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

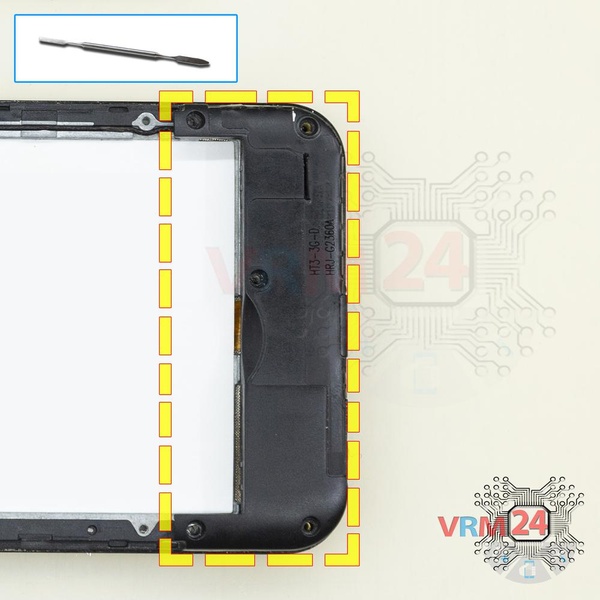

Étape 5.
Ouvrez la coque arrière
Soulevez le capot et faites-le glisser sur le côté.
⚠ Avertissement !
Le haut-parleur à l'intérieur du capot est connecté à une carte fille par des fils.

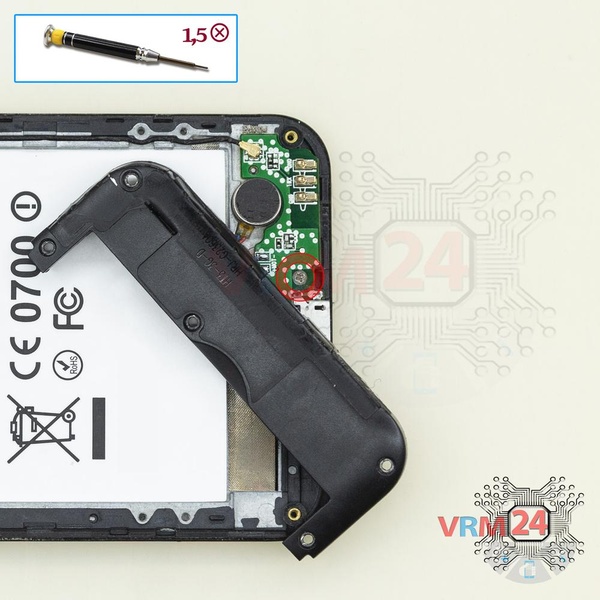

Étape 6.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte fille.

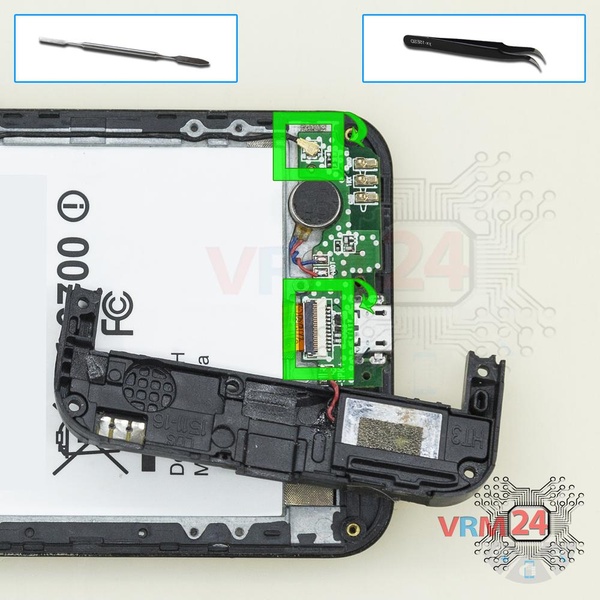

Étape 7.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte fille.

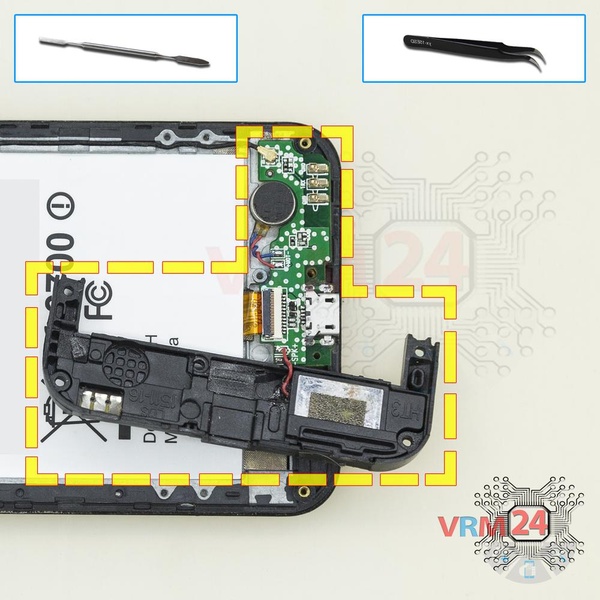

Étape 8.
Retirez la carte fille
Retirez la carte fille, également appelée carte secondaire.

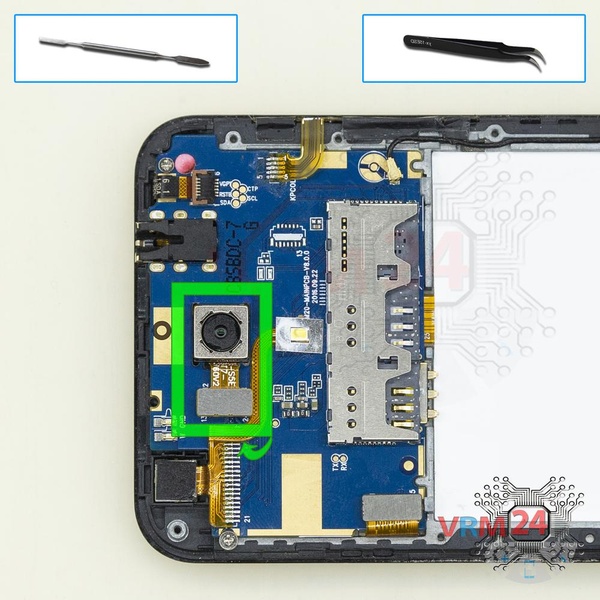

Étape 9.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

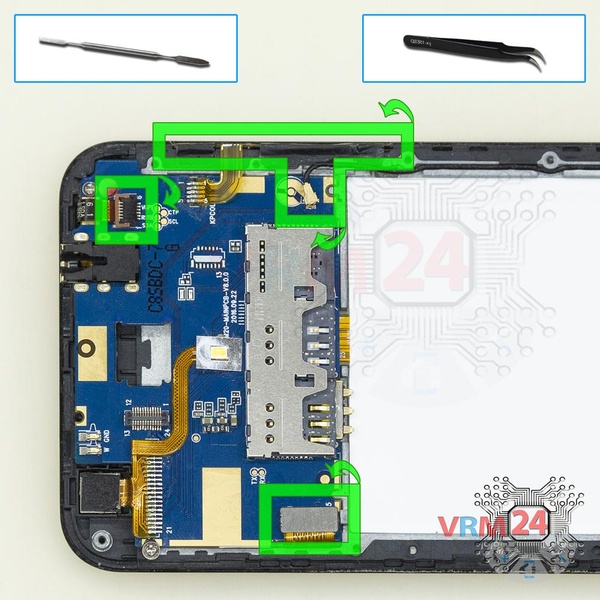

Étape 10.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

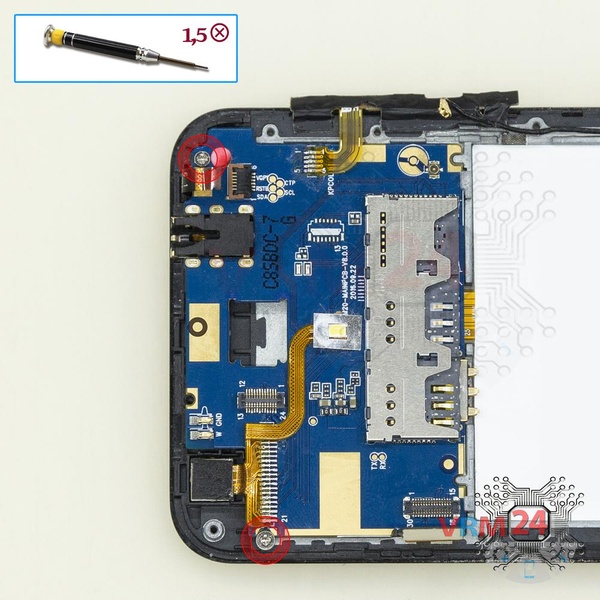

Étape 11.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis dans la carte mère.

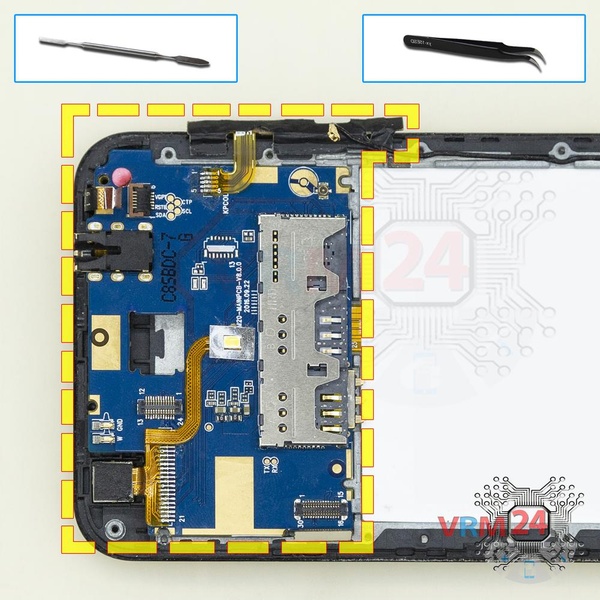

Étape 12.
Retirez la carte mère
Retirez la carte mère.

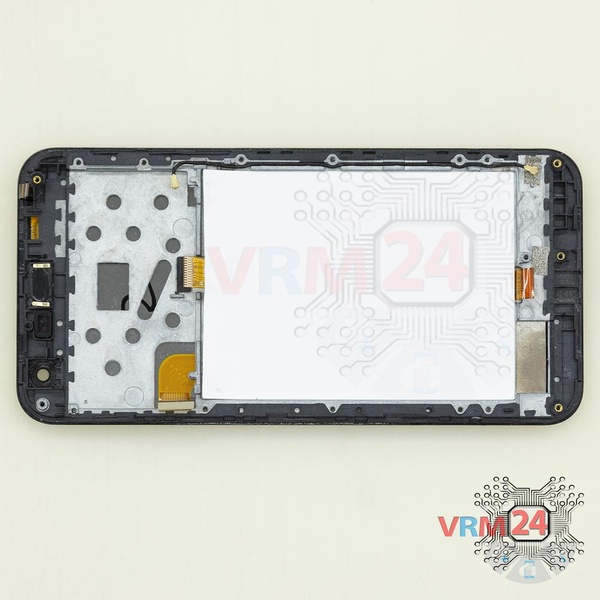

Étape 13.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
