Démontage/Réparation de l'appareil mobile HOMTOM HT70 avec la description de chaque étape et l'ensemble d'outils requis.

6119

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

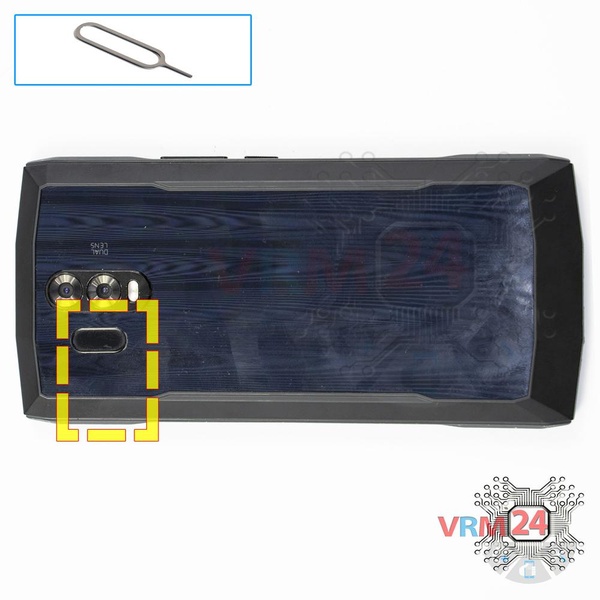

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'extraction, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

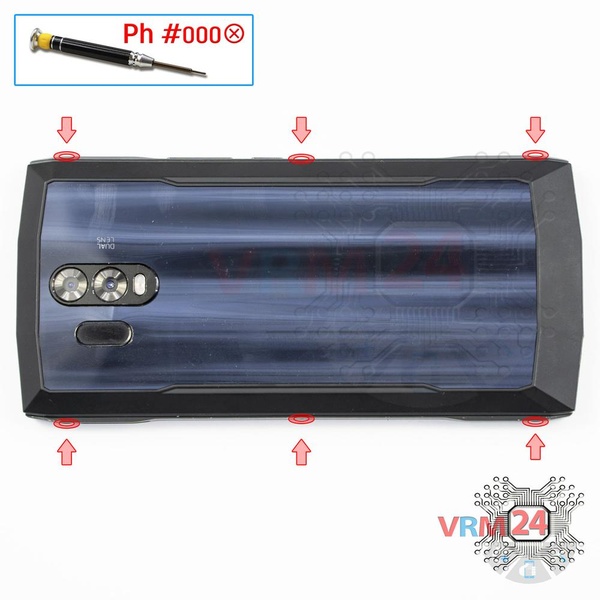

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 6 vis sur les côtés du téléphone et retirez les caches latéraux.

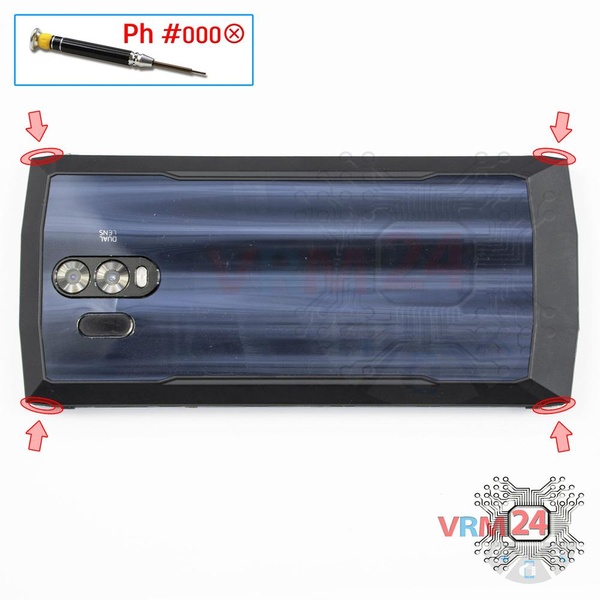

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 4 vis des deux côtés.

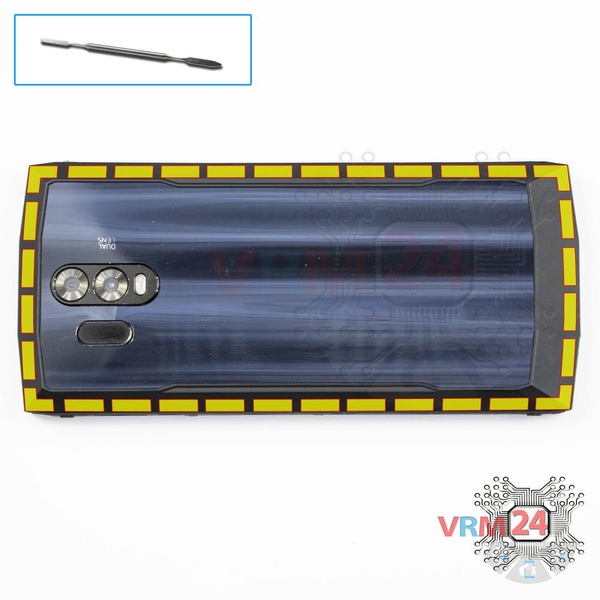

Étape 4.

Ouvrez la coque arrière

Ouvrez la coque arrière.

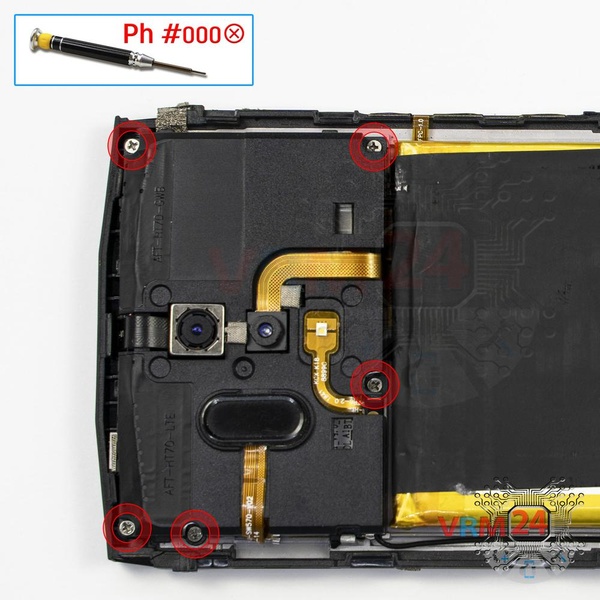

Étape 5.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis.

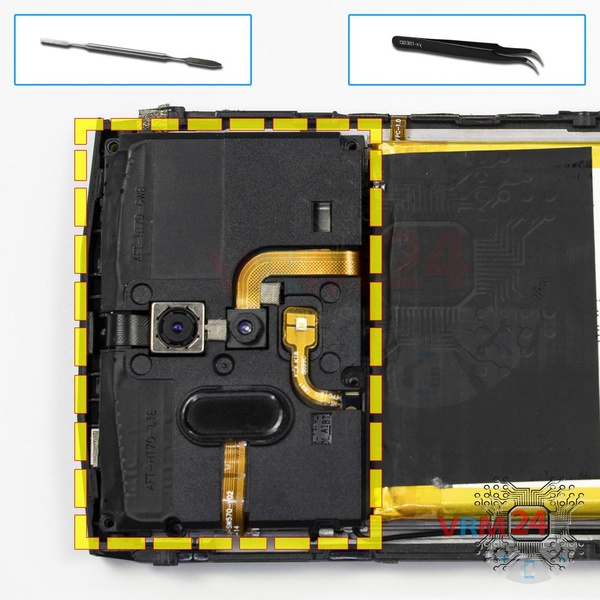

Étape 6.

Ouvrez la coque arrière

Décollez les câbles avec les caméras, le capteur d'empreintes digitales, le flash et retirez le cache.

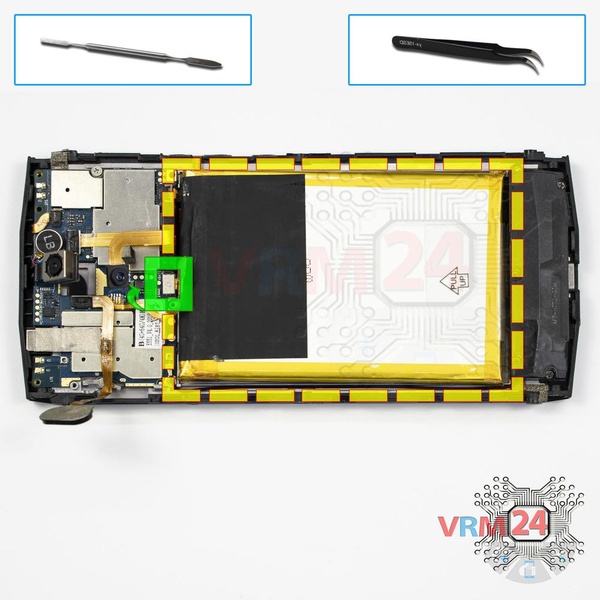

Étape 7.

Retirez la batterie

Déconnectez le connecteur de la carte mère et retirez la batterie.

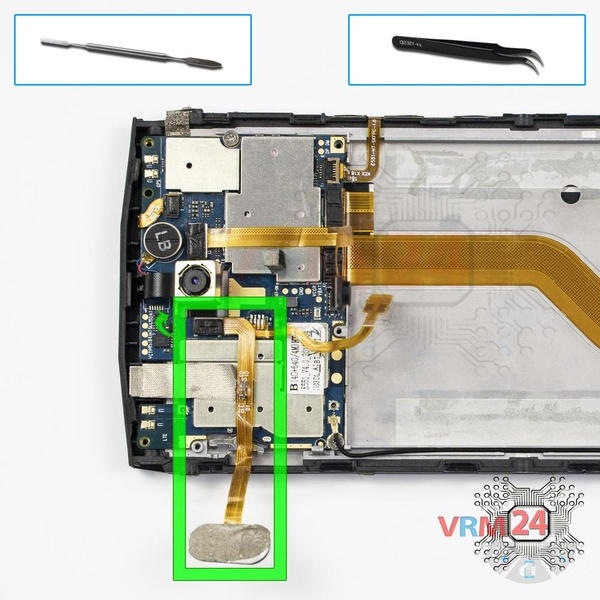

Étape 8.

Retirez le capteur d'empreintes digitales

Déconnectez le connecteur de la carte mère et retirez le capteur d'empreintes digitales.

Étape 9.

Retirez la caméra arrière

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

Étape 10.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

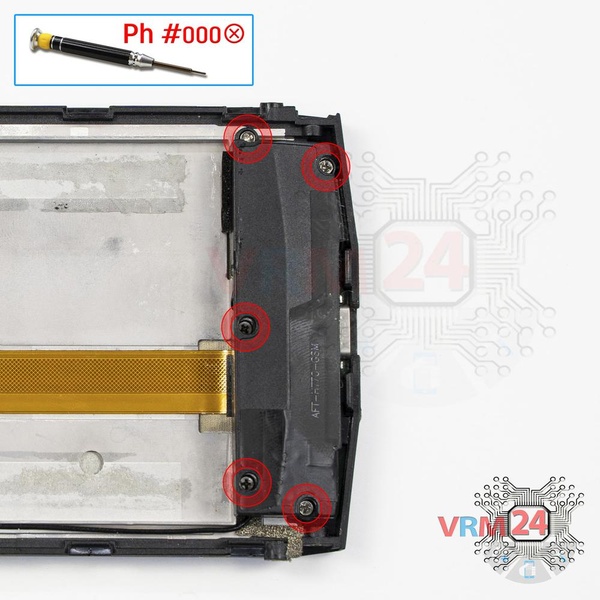

Étape 11.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis.

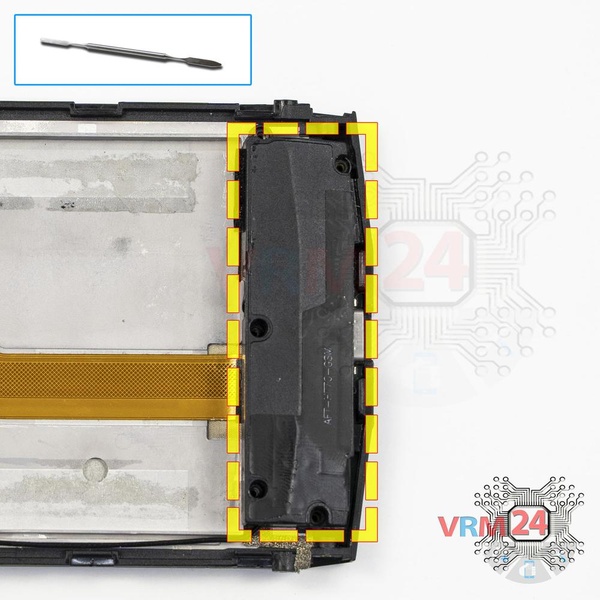

Étape 12.

Retirez le haut-parleur

Faites levier sur l'ensemble du buzzer (haut-parleur) et retournez-le.

⚠ Attention !

Le haut-parleur se connecte à la carte mère avec des fils.

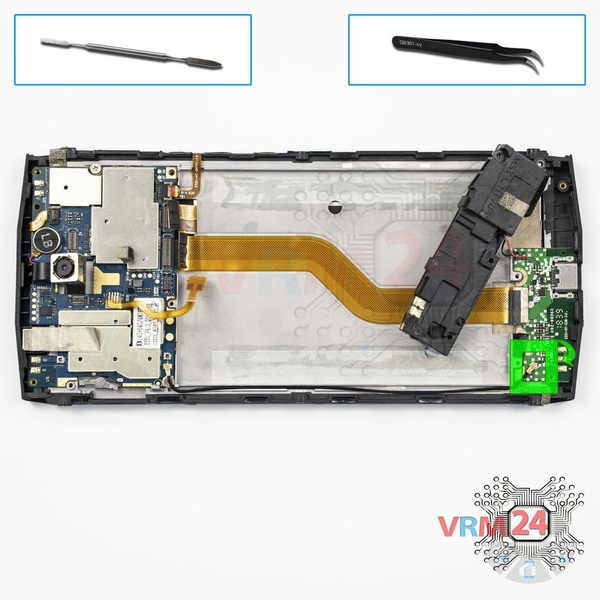

Étape 13.

Retirez le câble coaxial

Déconnectez le connecteur et retirez le câble coaxial.

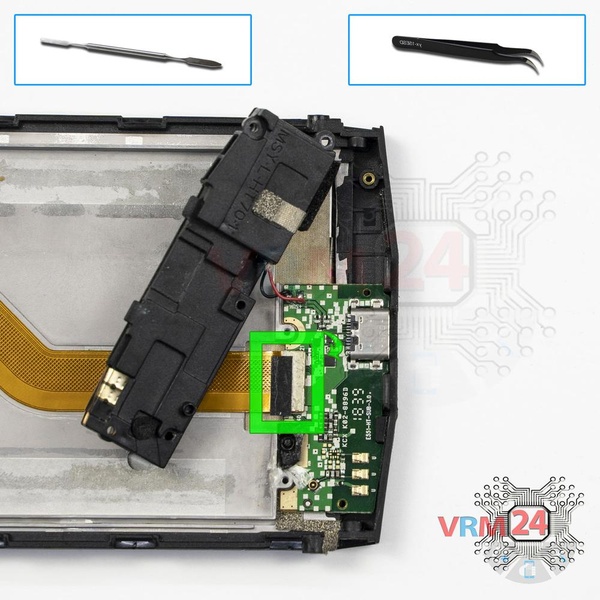

Étape 14.

Déconnectez le connecteur

Déconnectez le connecteur de la carte fille.

Étape 15.

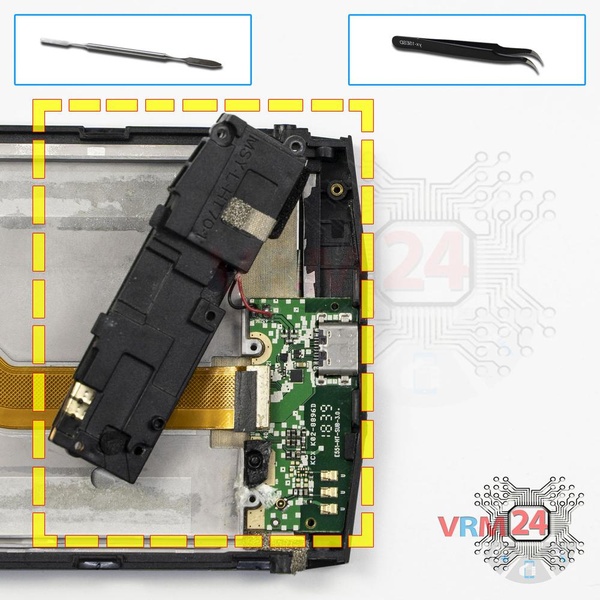

Retirez la carte fille

Retirez la carte fille avec l'ensemble haut-parleur.

Étape 16.

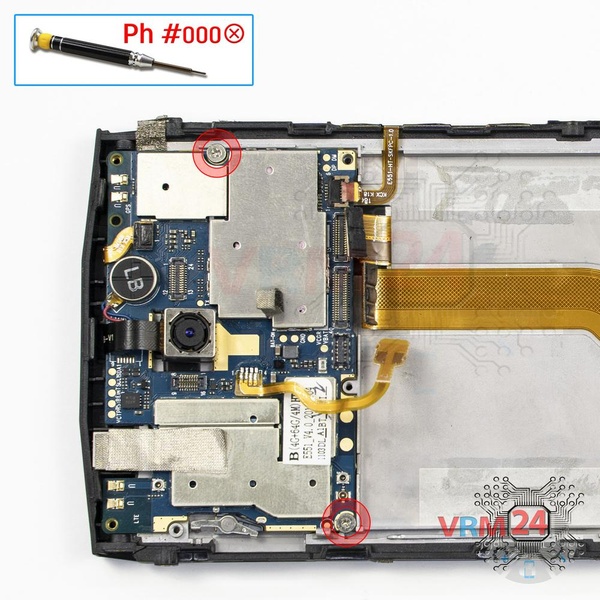

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 vis de la carte mère.

Étape 17.

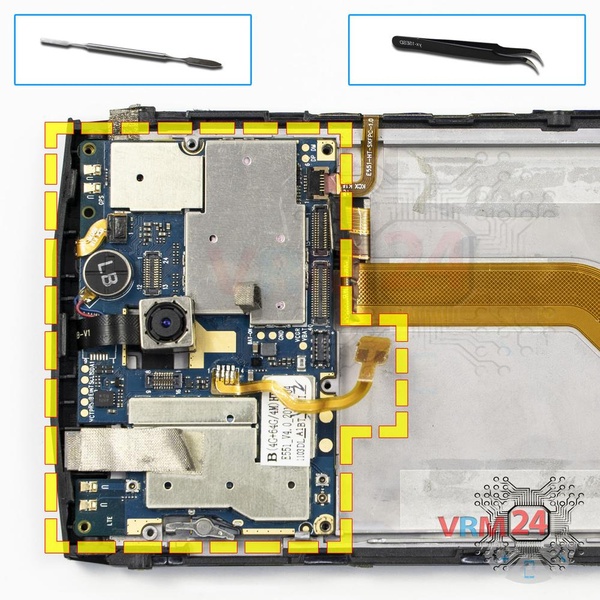

Retirez la carte mère

Retirez la carte mère.

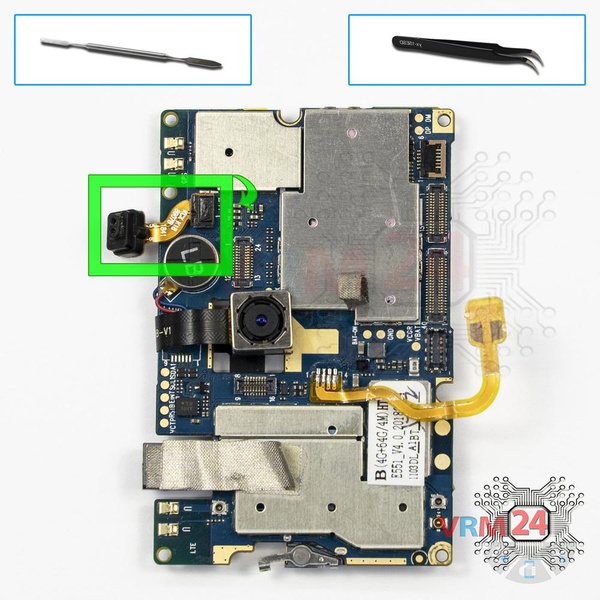

Étape 18.

Retirez le capteur de proximité

Déconnectez les connecteurs et retirez le capteur de proximité.

Étape 19.

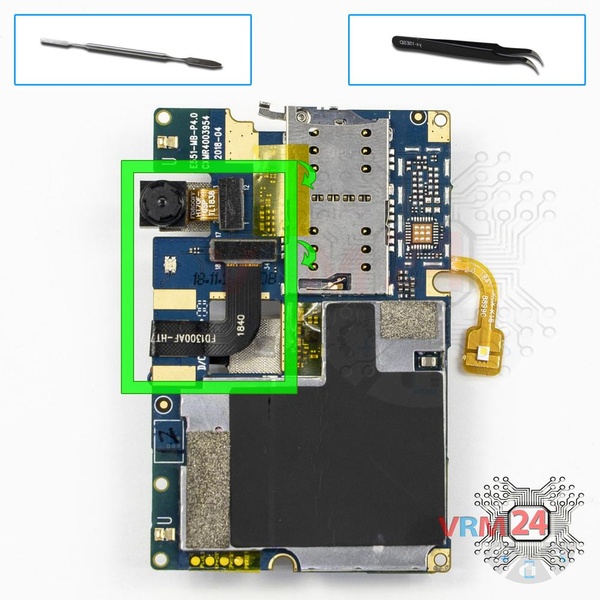

Retirez la carte mère

Retournez la carte mère, déconnectez les connecteurs et retirez les caméras principale et frontale (selfie).

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 17 minutes. Ce guide convient à tous les modèles HOMTOM HT70 commercialisés dans différents pays.

#instructions #HOMTOM #HOMTOM HT70

Instructions de démontage détaillées du HOMTOM HT70 en vidéo, réalisées par notre centre de réparation et service mobile :
