Outils recommandés
Fer à souder
Tournevis Torx T4
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

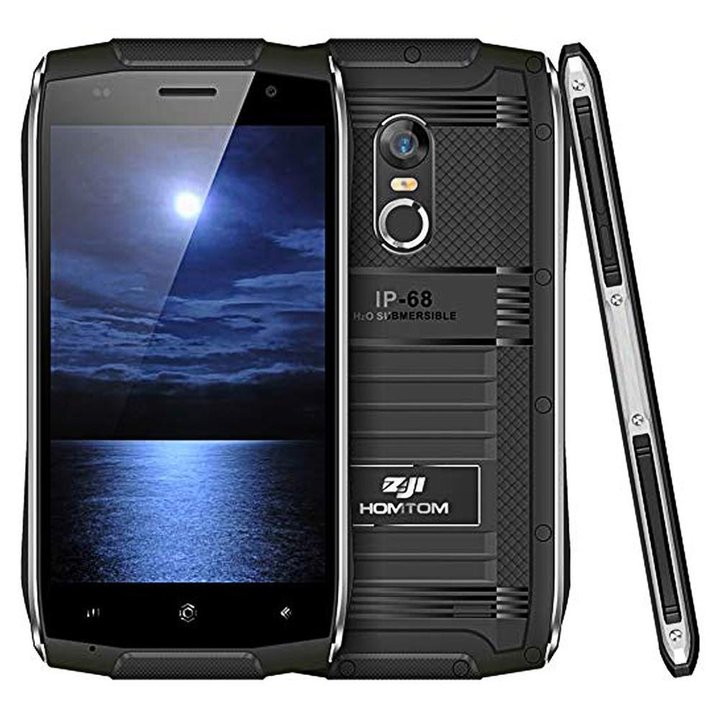

Démontage/Réparation de l'appareil mobile HOMTOM ZOJI Z6 (Homtom Zoji Z6) avec la description de chaque étape et l'ensemble d'outils requis.
4020
Vues
1
J'aime
—
Partager
3
Questions
Étape 1.

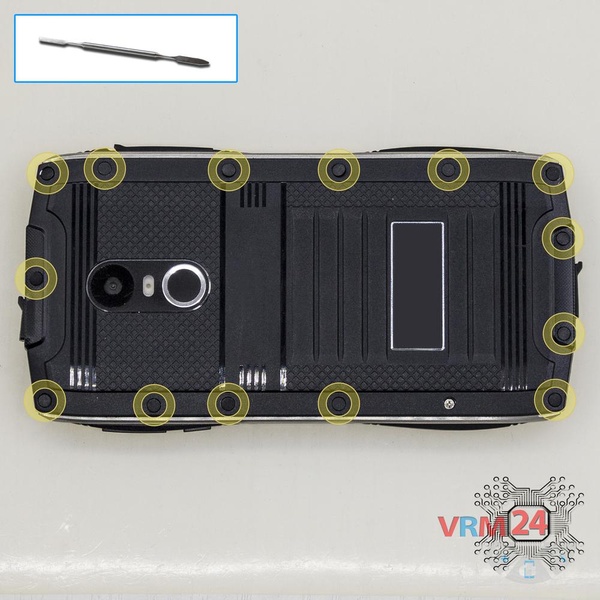

Retirez les bouchons
Retirez les capuchons.
Étape 2.

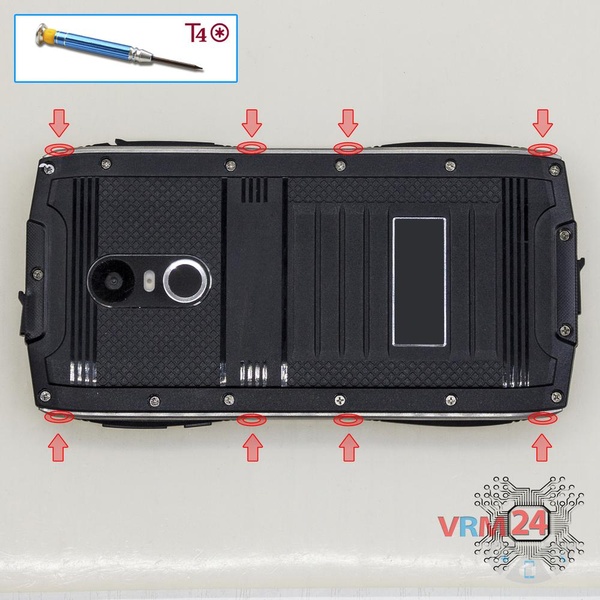

Dévissez les vis
À l'aide d'un tournevis (hexagonal T4), dévissez 8 boulons sur les bords du téléphone et retirez les panneaux latéraux.
Étape 3.

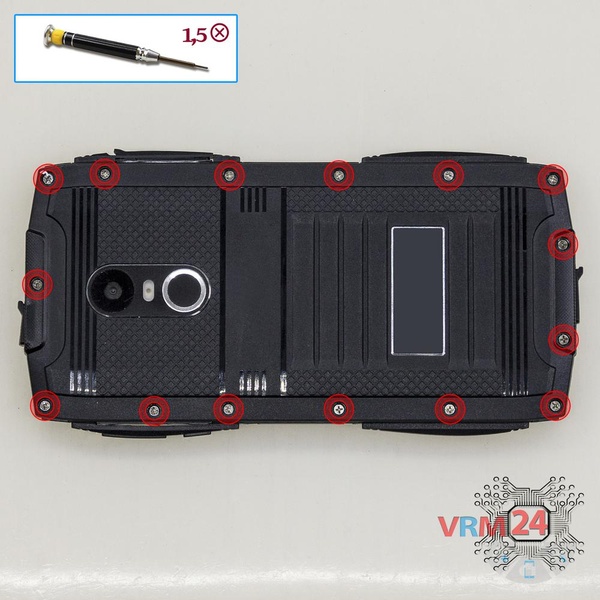

Dévissez les vis
À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 15 boulons.
Étape 4.

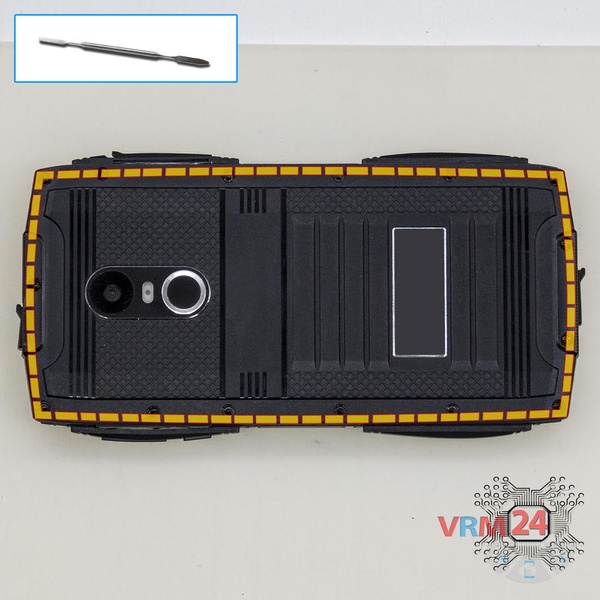

Ouvrez la coque arrière
Soulevez et retournez la coque arrière.
Étape 5.

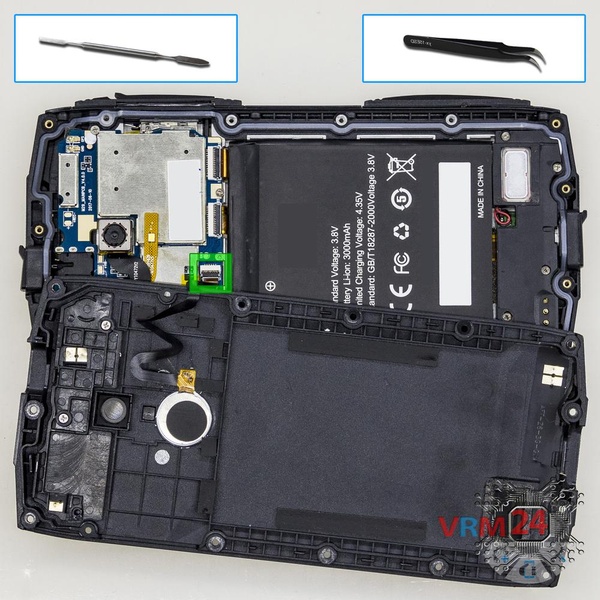

Retirez le capteur d'empreintes digitales
Déconnectez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.
Étape 6.

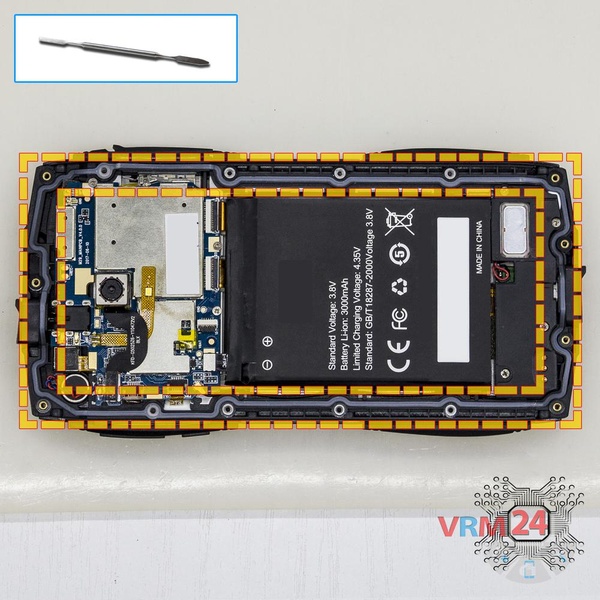

Retirez le petit joint
Retirez la pose.
Étape 7.

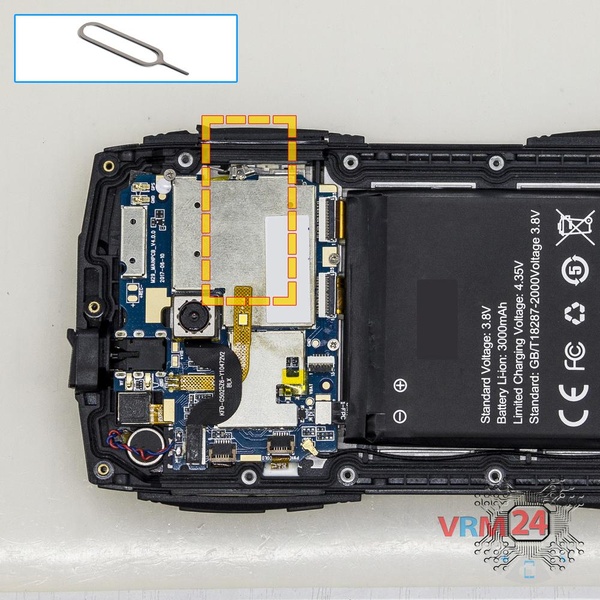

Retirez le tiroir
À l'aide de l'outil clé, ouvrez le logement des cartes SIM et retirez-le.
Étape 8.

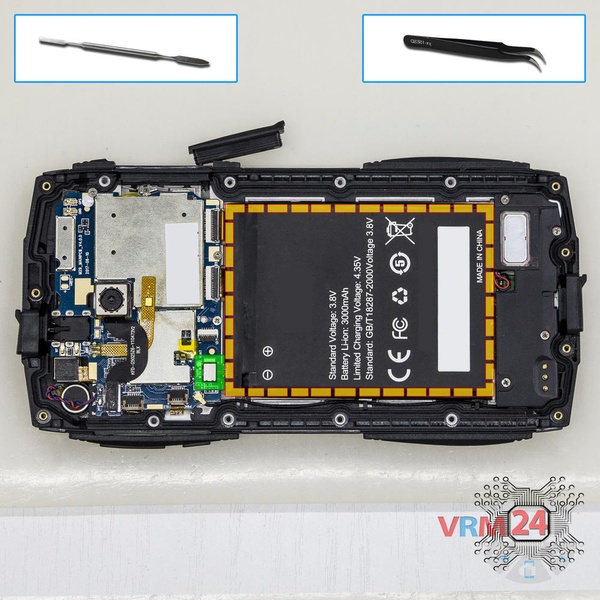

Retirez la batterie
Déconnectez le connecteur et retirez la batterie.
Étape 9.

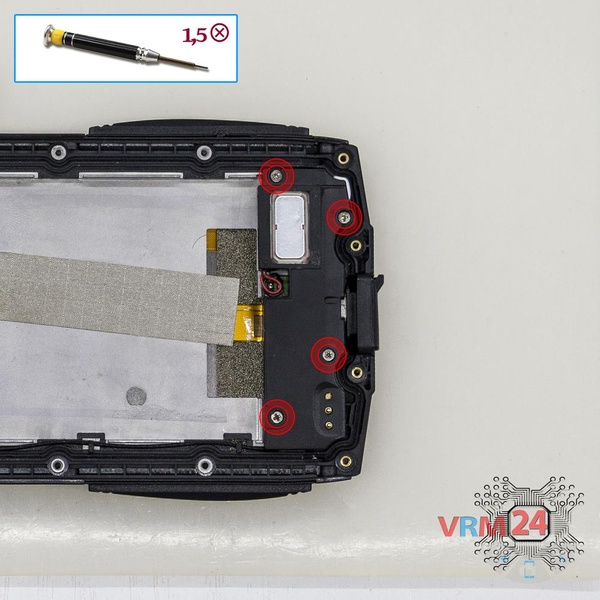

Dévissez les vis
À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 4 boulon dans la partie inférieure.
Étape 10.

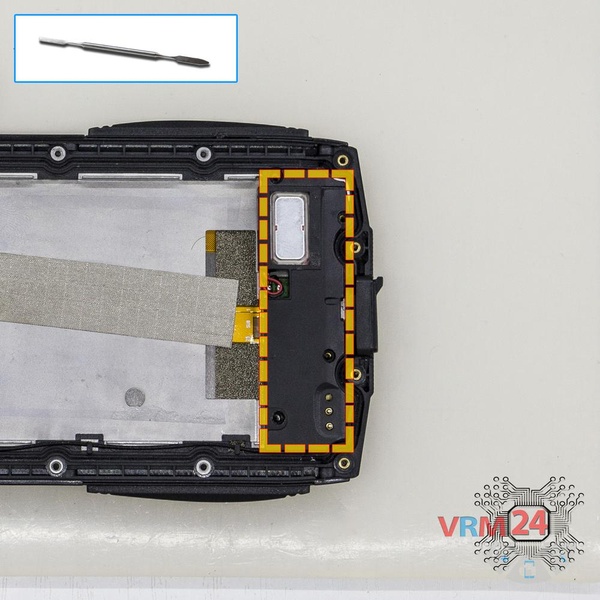

Retirez le haut-parleur
Soulevez la partie inférieure, dessoudez les contacts du haut-parleur et retirez la pièce.
Étape 11.

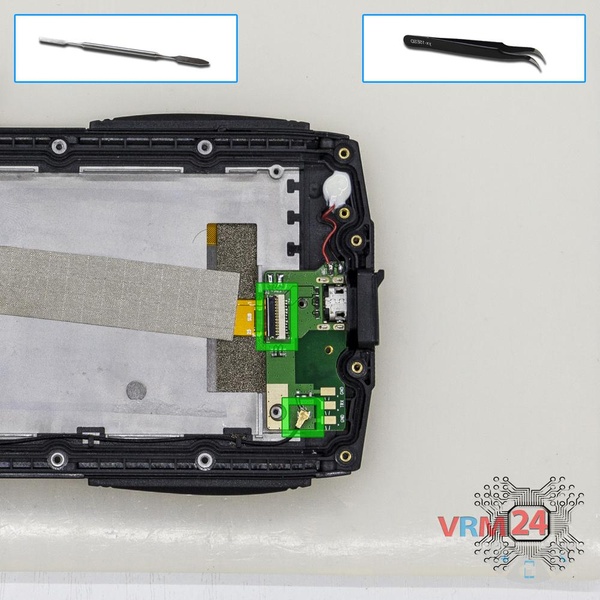

Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère inférieure.
Étape 12.

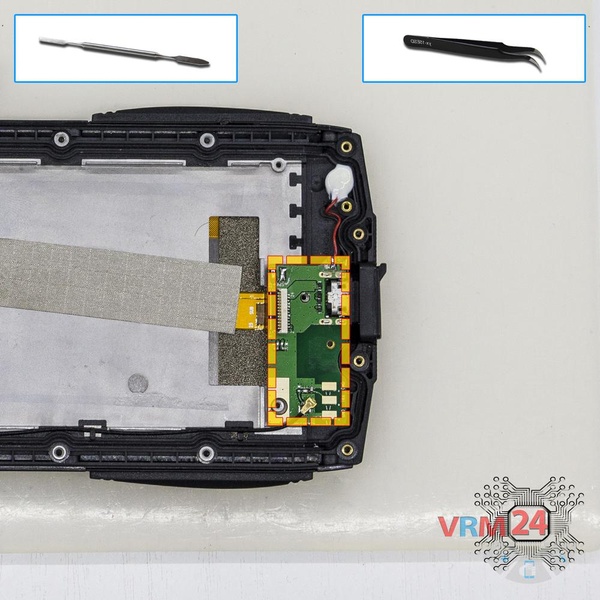

Retirez la carte fille
Retirez la carte de circuit imprimé inférieure
Étape 13.

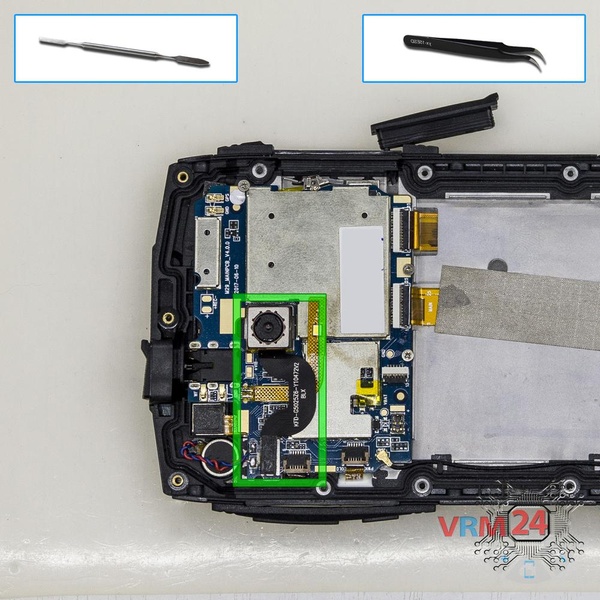

Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

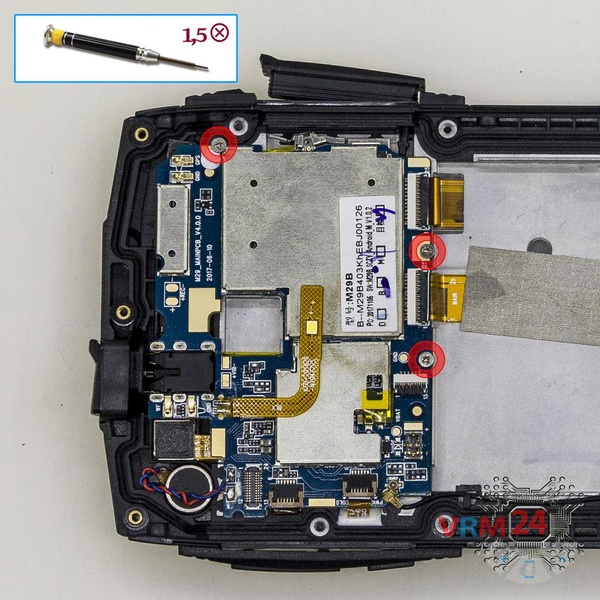

Étape 14.
Dévissez les vis
À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 3 boulons dans la carte de circuit imprimé.
Étape 15.

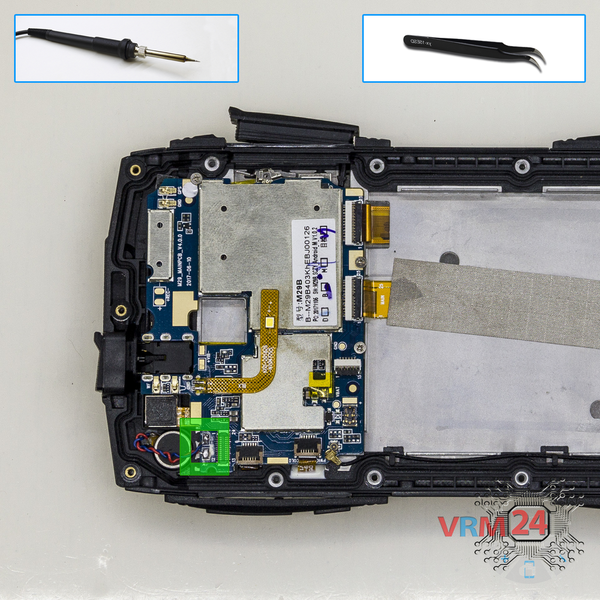

Déssoudez les fils
Dessoudez les contacts sur la carte de circuit imprimé.
Étape 16.

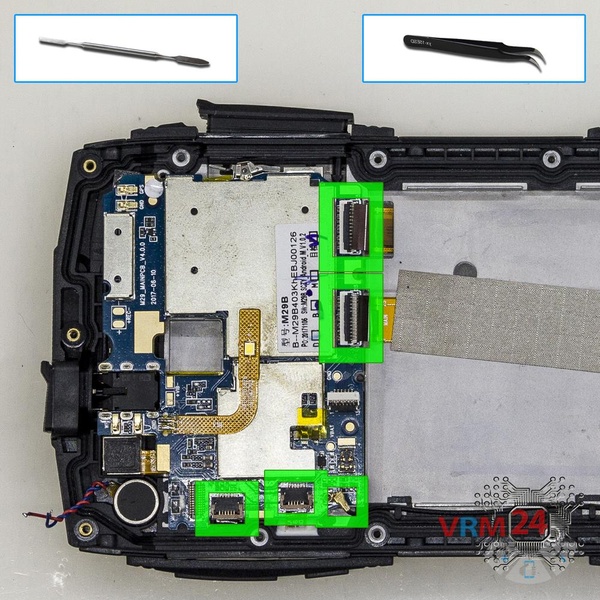

Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 17.

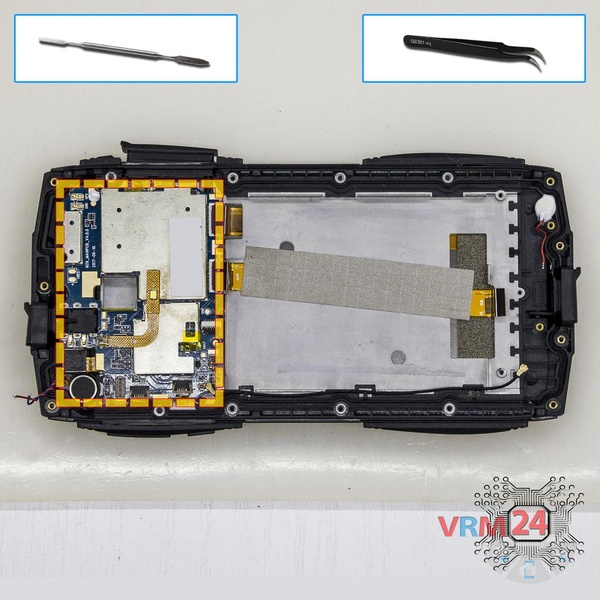

Retirez la carte mère
Retirez la carte mère.

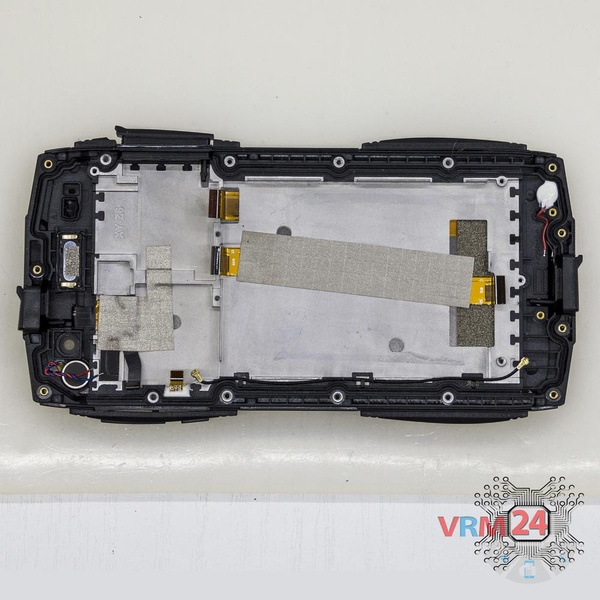

Étape 18.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
