Outils recommandés

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

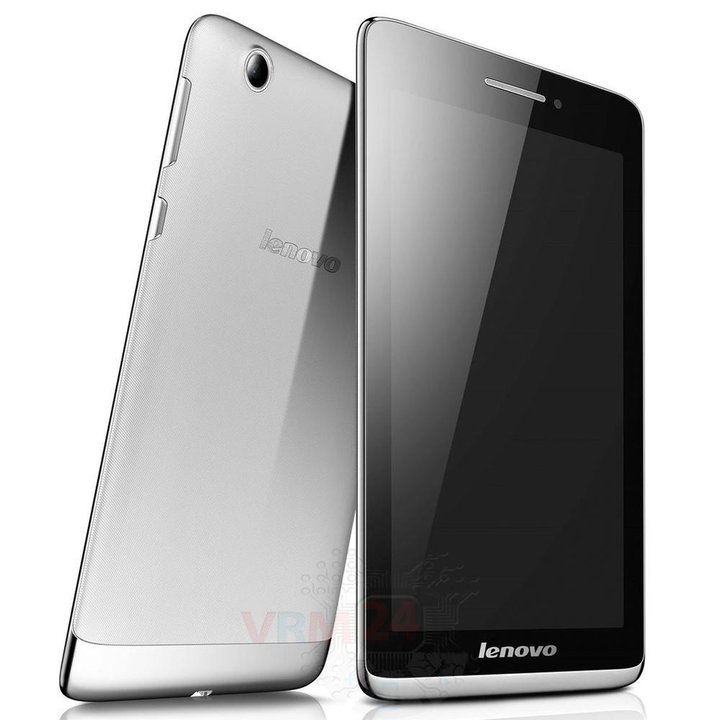

Démontage/Réparation de l'appareil mobile Lenovo S5000 IdeaTab (Lenovo IdeaTab S5000-h) avec la description de chaque étape et l'ensemble d'outils requis.

4859

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

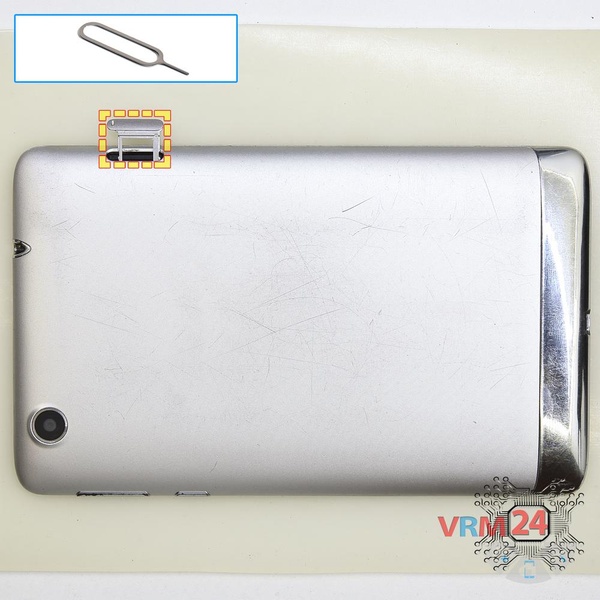

Étape 1.

Retirez le tiroir

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

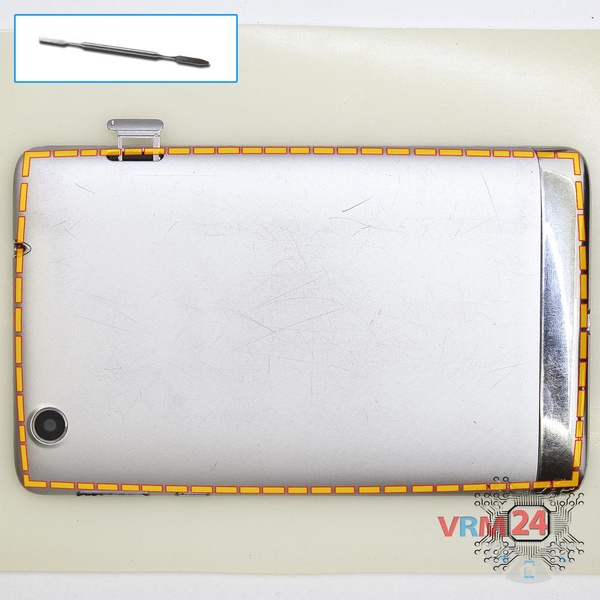

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

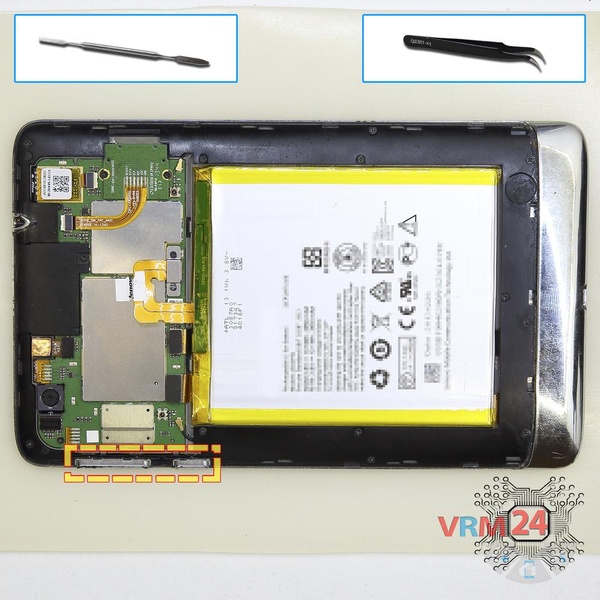

Étape 3.

Retirez les boutons

Retirez les touches de volume et d'alimentation.

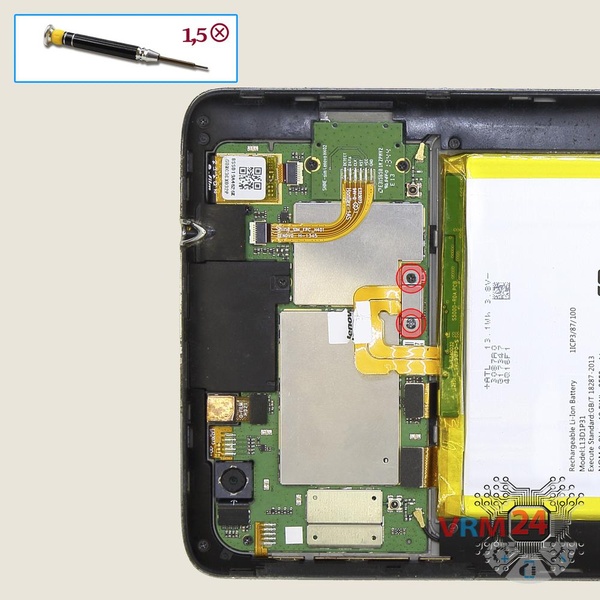

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons fixant le connecteur de la batterie.

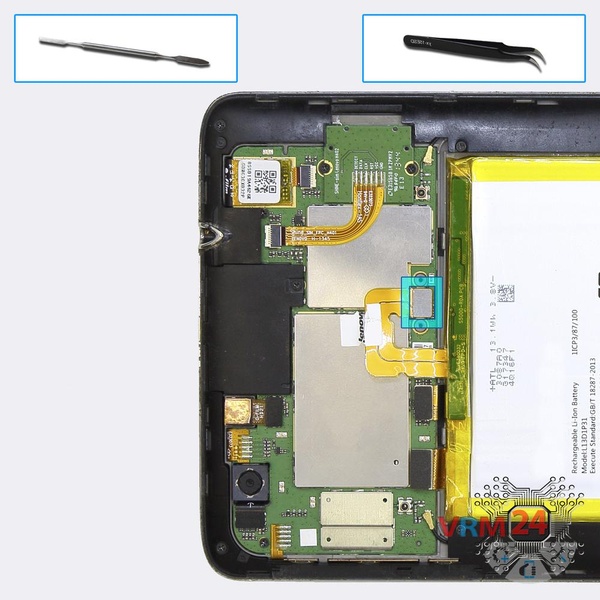

Étape 5.

Retirez la batterie

Débranchez le connecteur sur la carte mère et retirez la batterie.

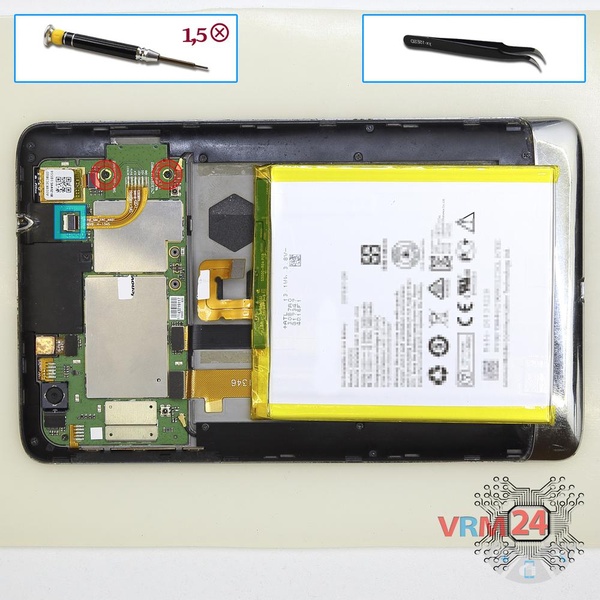

Étape 6.

Retirez la carte fille

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 2 boulons fixant la carte avec le support SIM, déconnectez le câble et retirez-la.

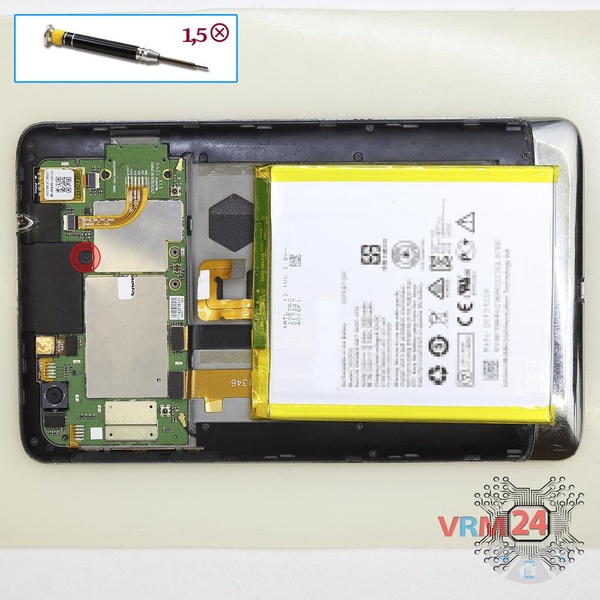

Étape 7.

Retirez le haut-parleur

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez l' ensemble buzzer (haut-parleur).

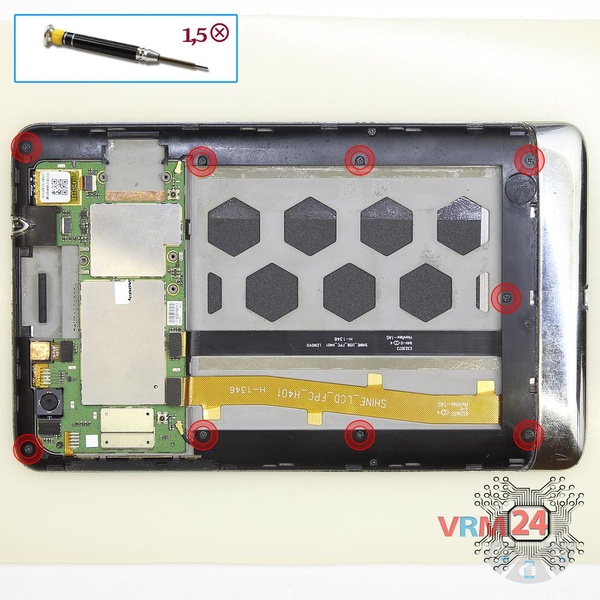

Étape 8.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 9 boulons.

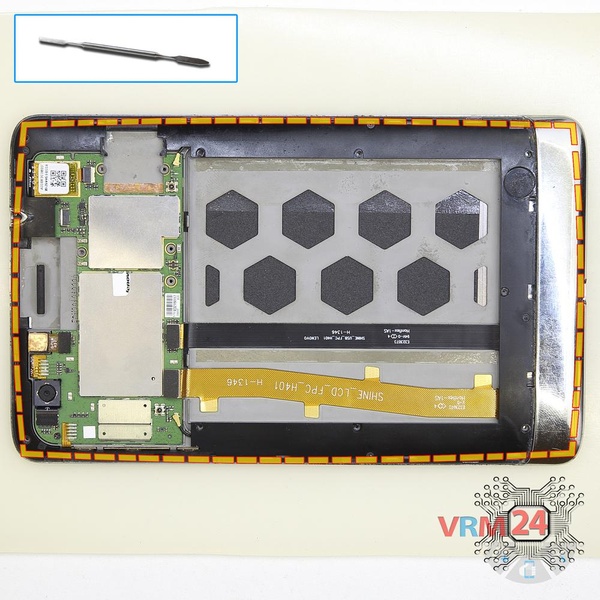

Étape 9.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

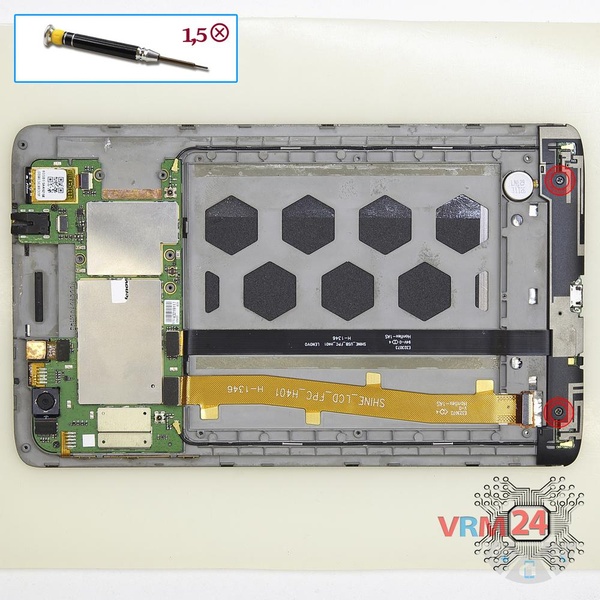

Étape 10.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons fixant le capot avec les antennes.

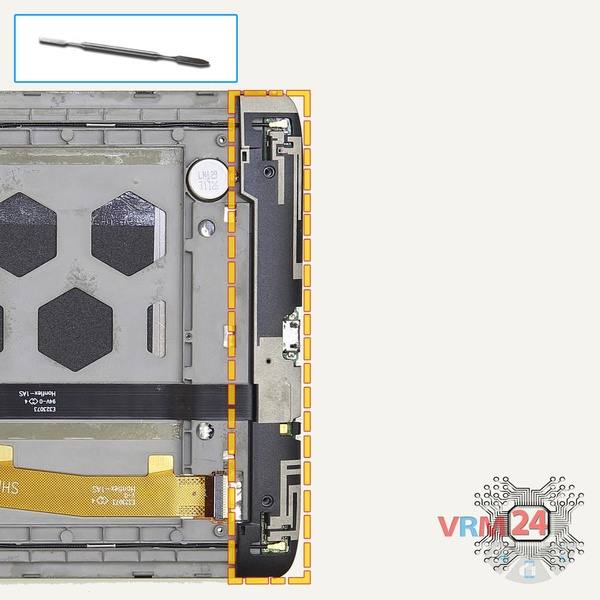

Étape 11.

Ouvrez la coque arrière

Retirez le capot avec les antennes.

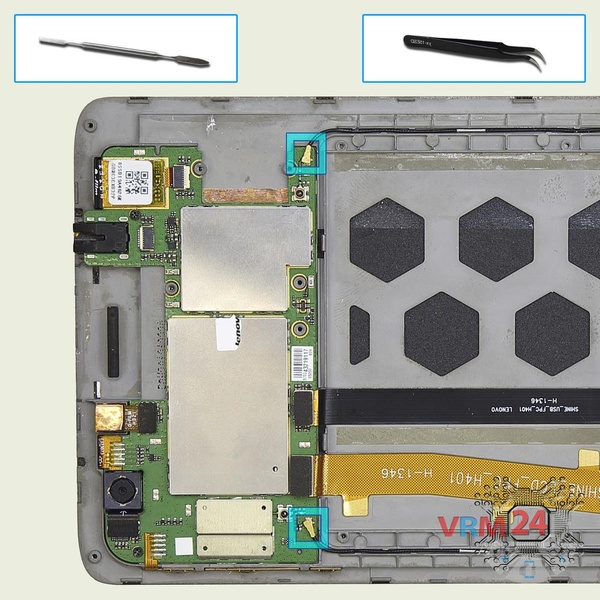

Étape 12.

Déconnectez les connecteurs

Déconnectez les connecteurs sur la carte mère et faites levier & retirez les câbles coaxiaux.

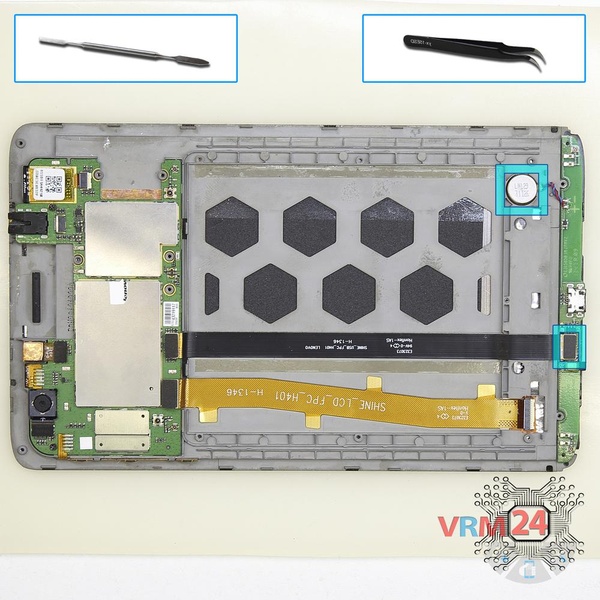

Étape 13.

Retirez la carte fille

Déconnectez le connecteur sur la carte mère inférieure, faites levier vers le haut sur le moteur de vibration et retirez la carte.

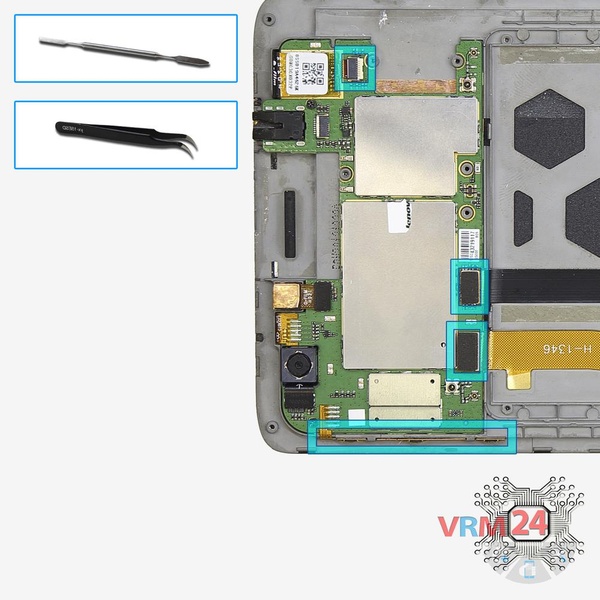

Étape 14.

Déconnectez le connecteur

Déconnectez les connecteurs sur la carte mère et faites levier vers le haut sur la nappe des boutons power & volume.

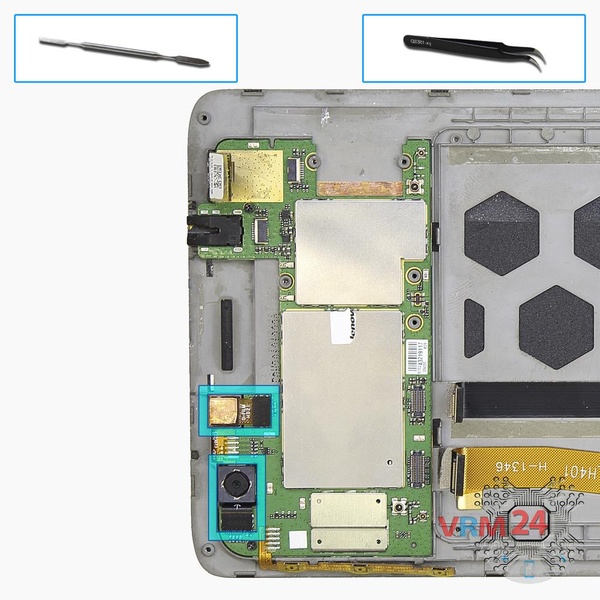

Étape 15.

Retirez les caméras

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

Étape 16.

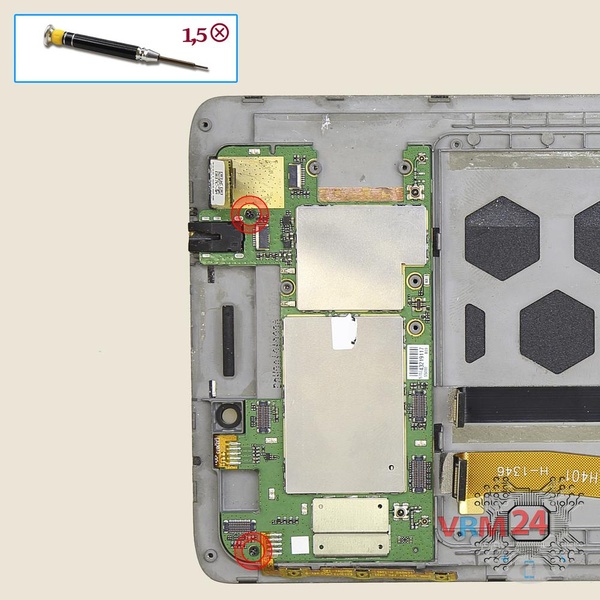

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

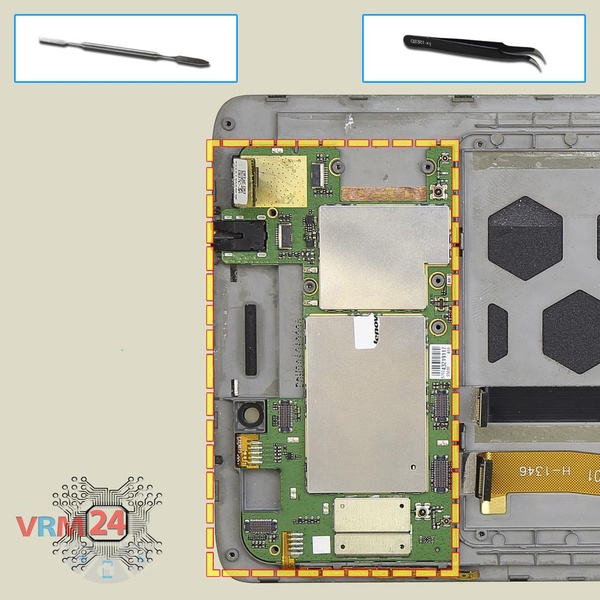

Étape 17.

Retirez la carte mère

Retirez la carte mère.

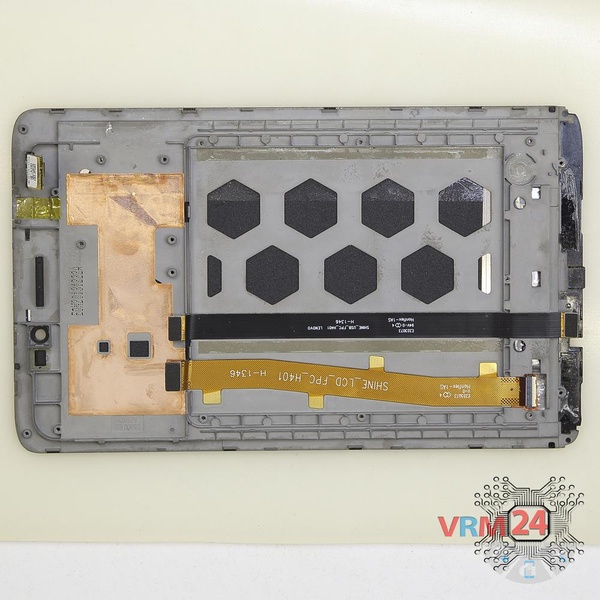

Étape 18.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 12 minutes. Ce guide convient à tous les modèles Lenovo S5000 IdeaTab or Lenovo IdeaTab S5000-h commercialisés dans différents pays.
