Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

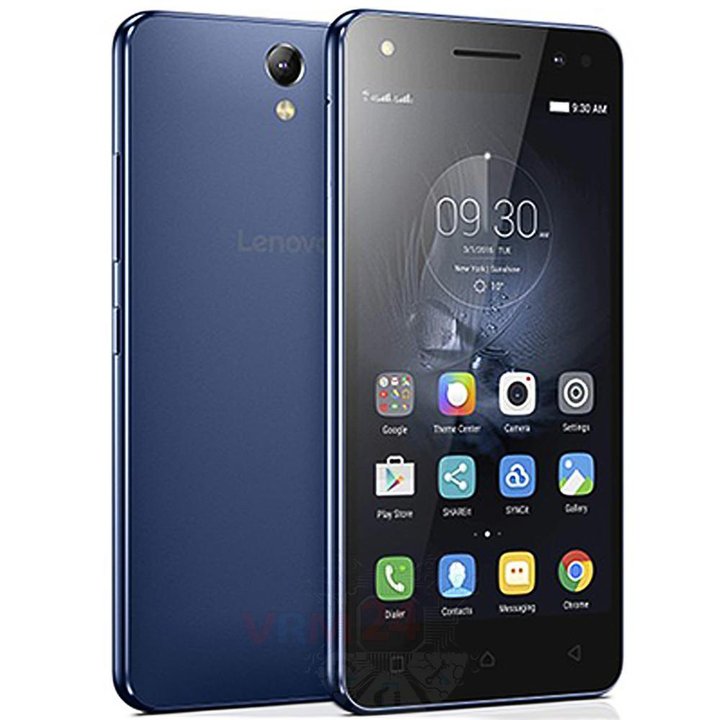

Démontage/Réparation de l'appareil mobile Lenovo Vibe S1 Lite (Lenovo Vibe S1 Lite (S1La40)) avec la description de chaque étape et l'ensemble d'outils requis.

5786

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez le tiroir

À l'aide de l'outil d'éjection, ouvrez le tiroir des cartes SIM et MMC et retirez-le.

⚠ Avertissement !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 14 vis dans le châssis du téléphone.

Étape 4.

Ouvrez la coque arrière

Faites levier et retirez le capot supérieur.

Étape 5.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 6.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 7.

Retirez la batterie

Faites levier et retirez la batterie.

Étape 8.

Retirez la carte fille

Déconnectez les connecteurs sur la carte PCB inférieure et faites levier sur le moteur de vibration et retirez la carte.

Étape 9.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

Étape 10.

Retirez les caméras

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

Étape 11.

Retirez la carte fille

Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.

Étape 12.

Retirez le câble coaxial

Faites levier & retirez le câble coaxial.

Étape 13.

Retirez le haut-parleur d'écoute

Faites levier et retirez l'écouteur (haut-parleur).

Étape 14.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 9 minutes. Ce guide convient à tous les modèles Lenovo Vibe S1 Lite or Lenovo Vibe S1 Lite (S1La40) commercialisés dans différents pays.

#instructions #Lenovo #Lenovo Vibe S1 Lite

Instructions de démontage détaillées du Lenovo Vibe S1 Lite en vidéo, réalisées par notre centre de réparation et service mobile :
