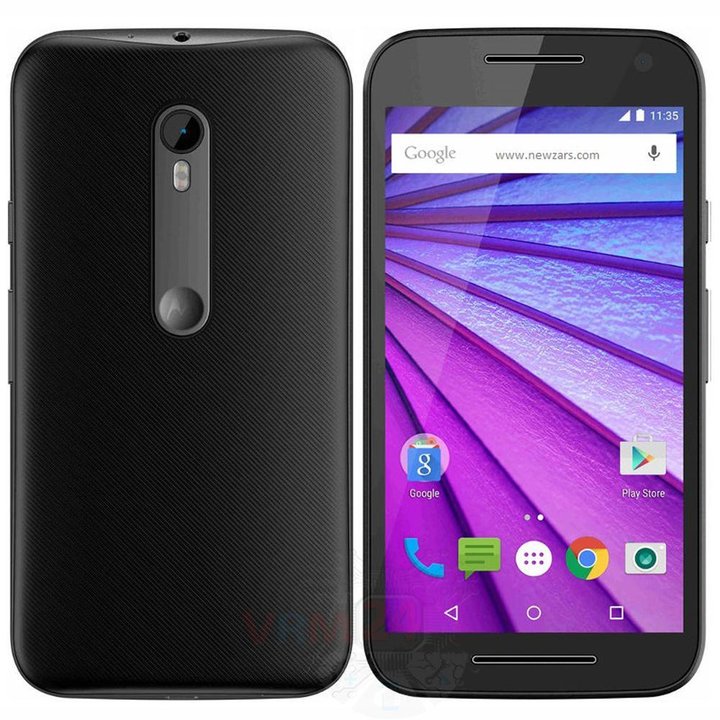

Démontage/Réparation de l'appareil mobile Motorola Moto G (3rd gen) XT1541 (Motorola XT1541) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez la coque arrière.

À l'aide d'un tournevis (hex T4), dévissez 3 vis et retirez la coque supérieure.

Retirez la carte avec le port de charge.

Séparez le module d'affichage de la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Soulevez le module et débranchez le connecteur d'affichage sur la carte mère.

À l'aide d'un tournevis (hex T4), dévissez 14 vis.

Retournez la carte mère, débranchez le connecteur de la batterie depuis l'intérieur.

Faites levier & retirez la prise jack/casque.

À l'aide d'un tournevis (hex T4), dévissez 3 vis fixant la carte avec les supports Sim & MMC.

Retirez la carte avec les supports Sim & MMC.

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

Faites levier et retirez l'écouteur (haut-parleur).

Carte mère.
