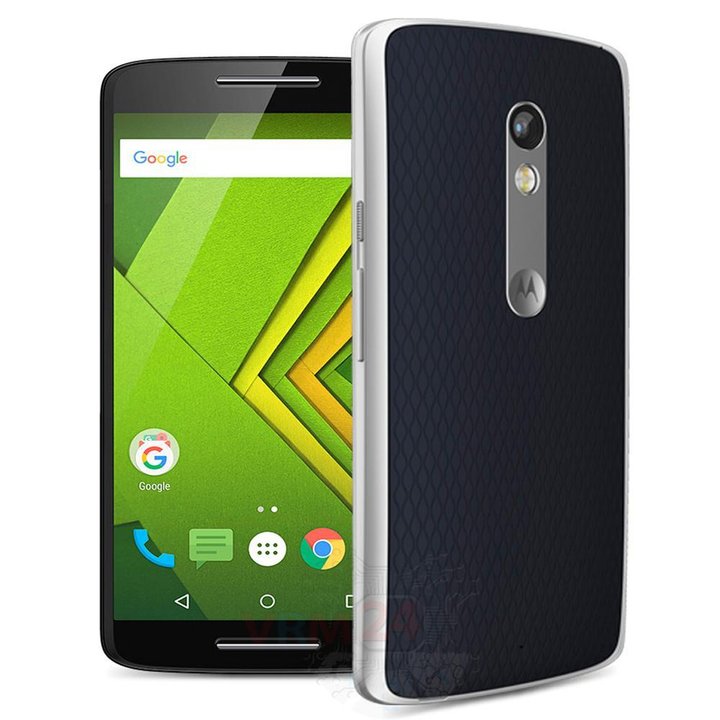

Démontage/Réparation de l'appareil mobile Motorola Moto X Play XT1563 (Motorola XT1563) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez la coque arrière.

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

À l'aide d'un tournevis (hex T3), dévissez 17 boulons dans le châssis du téléphone.

Faites levier et retirez le cadre intermédiaire.

Retirez les touches de volume et d'alimentation.

Déconnectez les connecteurs sur la carte mère et retirez la batterie et l'étiquette NFC.

⚠ Avertissement !

La batterie est collée au châssis extrêmement fort. Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

Débranchez les connecteurs sur la carte mère.

Retirez la carte mère.

Les pièces se trouvent dans le cadre du module d'affichage.
