Démontage/Réparation de l'appareil mobile Motorola Moto Z2 Play XT1710 (Motorola XT1710-01/10-02 (USA); XT1710-07 (Brazil); XT1710-10 (India); XT1710-08/10-11 (China, Hong Kong); XT1710-09 (Australia, New Zealand, Indonesia, Japan, Malaysia, Taiwan)) avec la description de chaque étape et l'ensemble d'outils requis.

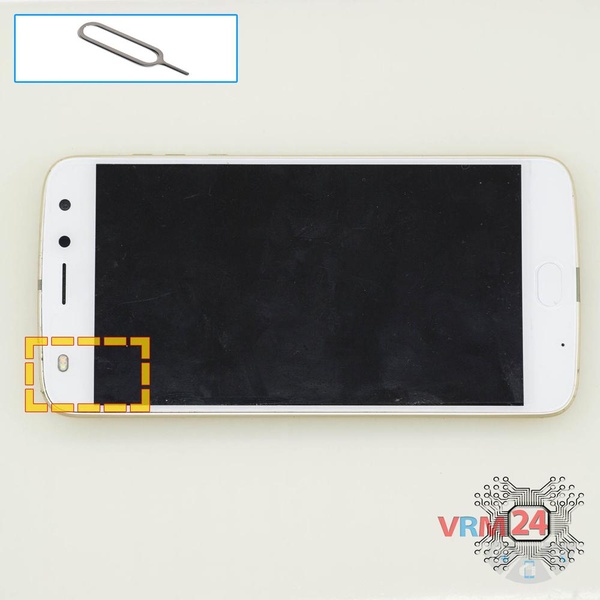

À l'aide de l'outil clé, ouvrez le tiroir de carte Micro SD et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

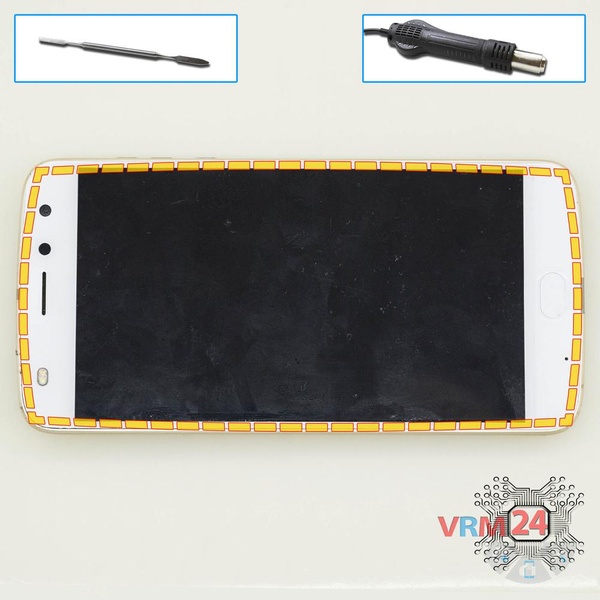

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

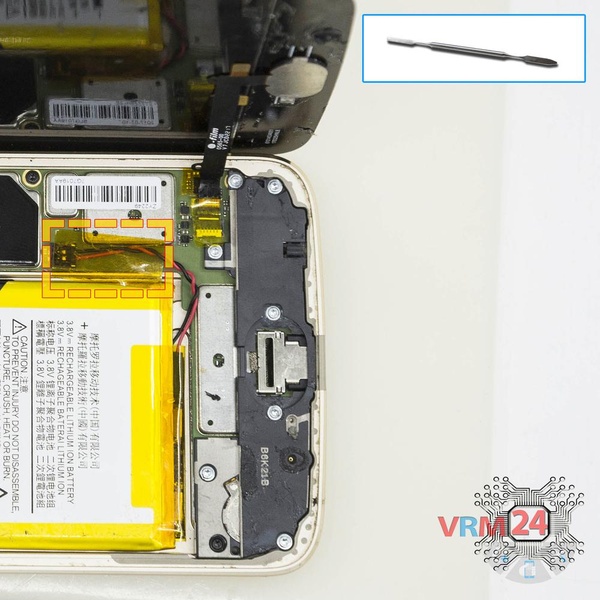

Décollez la couche protectrice et déconnectez le connecteur de la batterie. Le modèle de batterie du Motorola Moto Z2 Play est HZ40.

⚠ Avertissement !

Nous recommandons fortement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

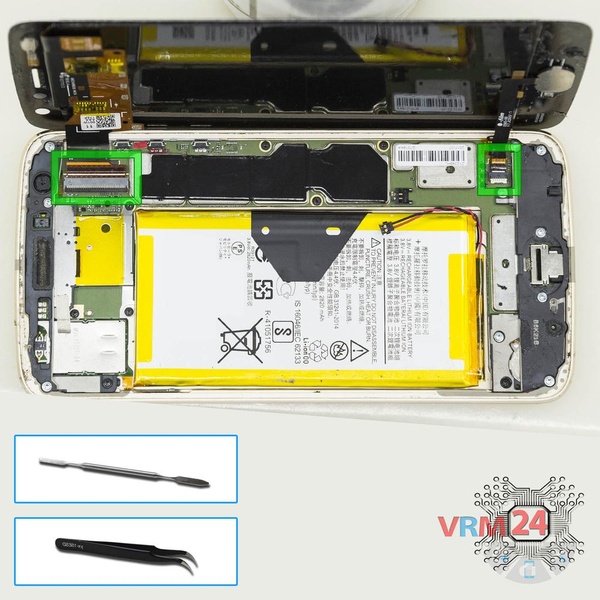

Faites levier sur les connecteurs et retirez le module d'affichage.

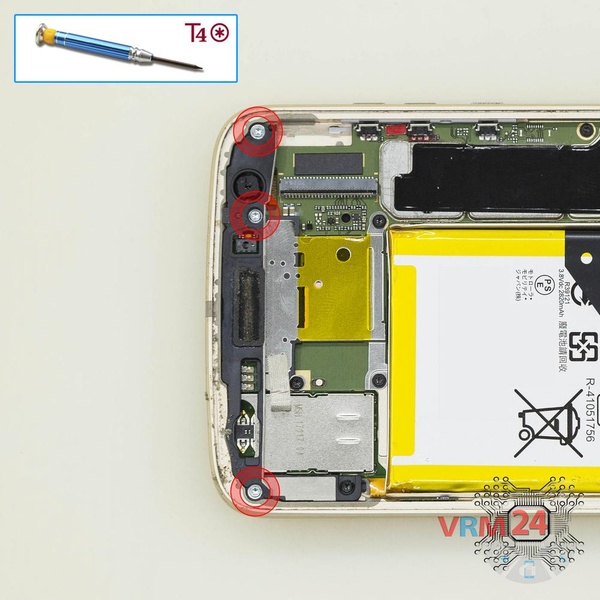

À l'aide d'un tournevis (hex T4), dévissez 3 boulons.

À l'aide d'un tournevis (hex T4), dévissez 4 boulons courts.

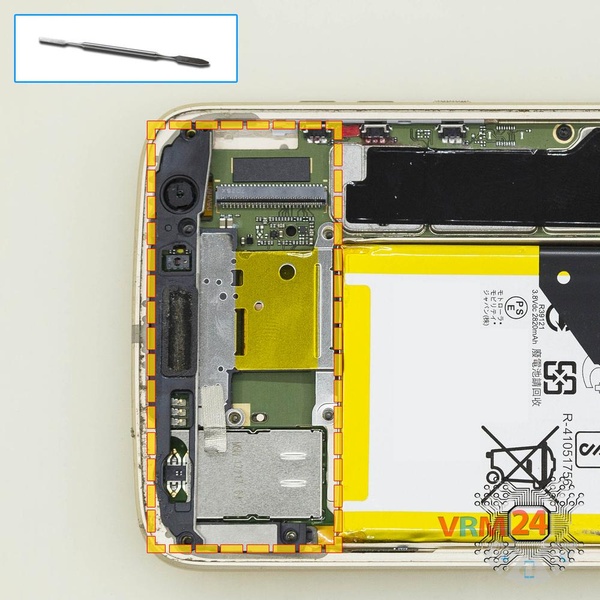

Faites levier et retirez le cadre intermédiaire avec le haut-parleur d'écoute.

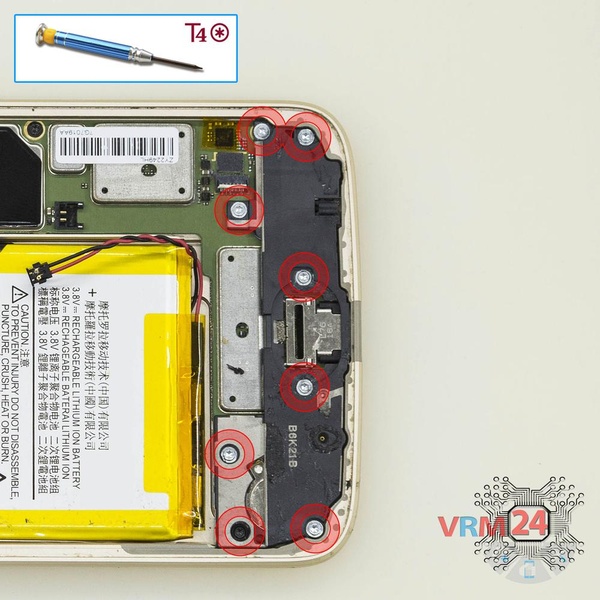

À l'aide d'un tournevis (hex T4), dévissez 7 boulons.

Faites levier et retirez le cache avec un moteur de vibration.

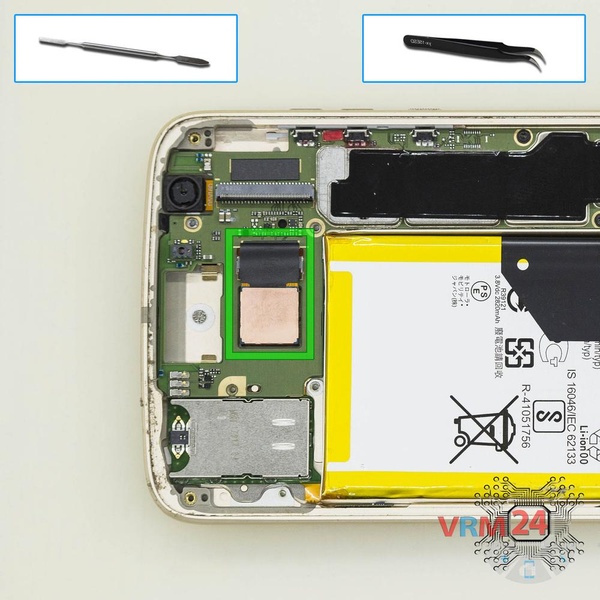

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

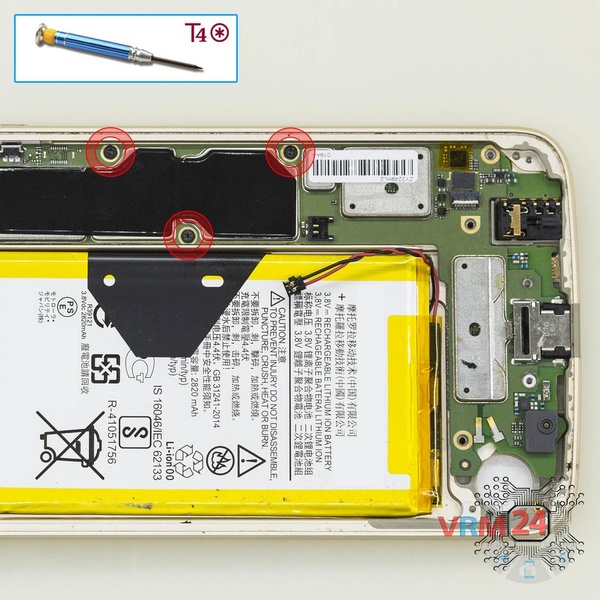

À l'aide d'un tournevis (hex T4), dévissez 3 boulons.

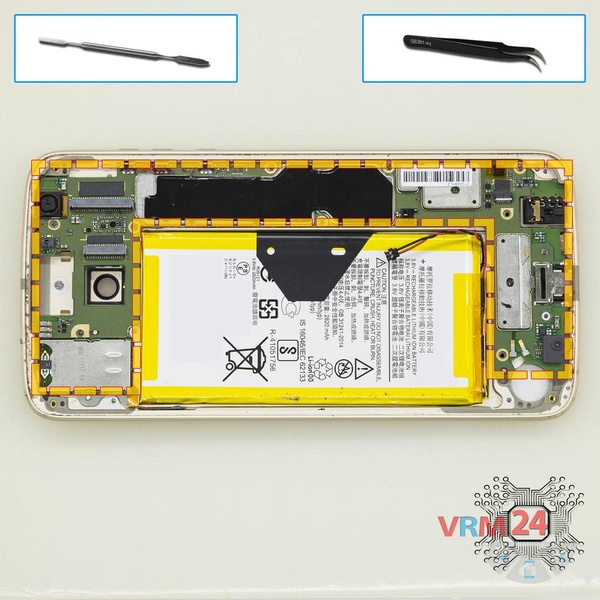

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

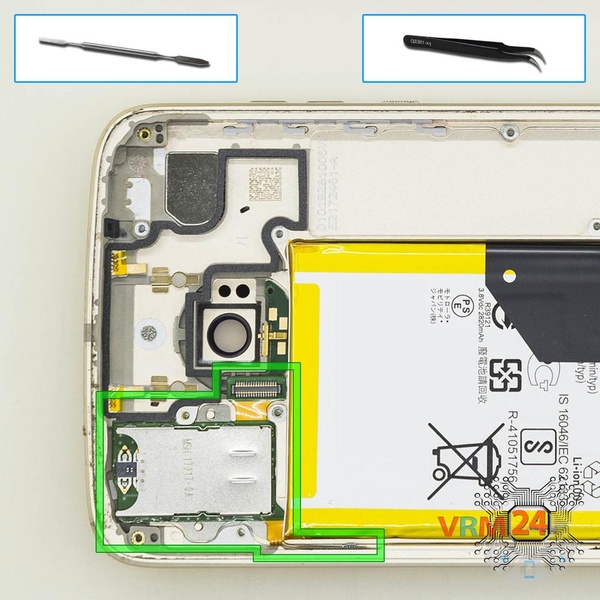

Retirez le support de carte SIM.

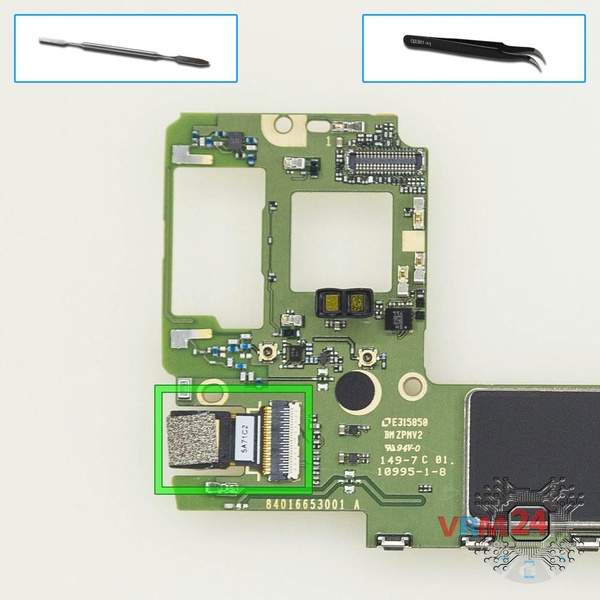

Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).
