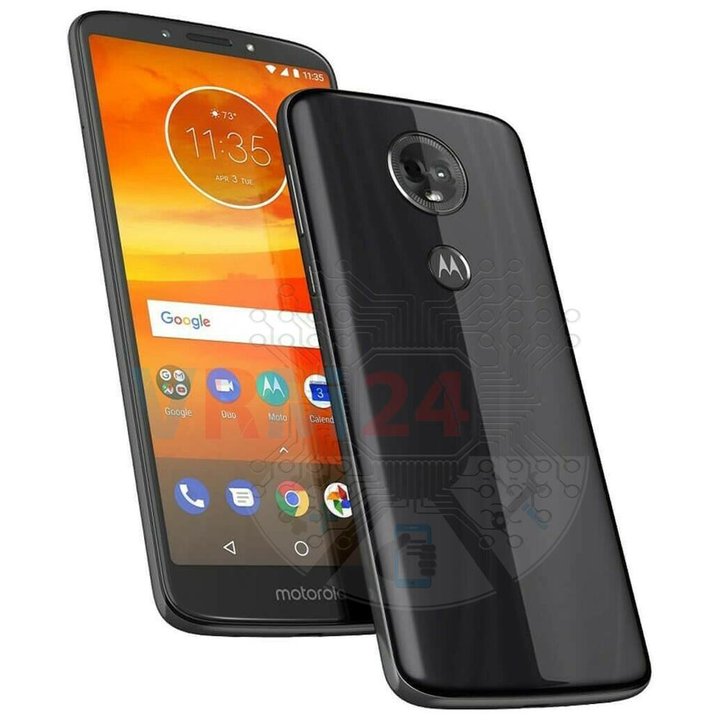

Démontage/Réparation de l'appareil mobile Motorola Moto E5 Plus XT1924 avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.
⚠Avant de démonter, n'oubliez pas d'éteindre votre téléphone.
Étape 2.
Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).
⚠Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 3.
Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.
ℹ️ La surface de la coque arrière doit ĂŞtre chauffĂ©e pour ramollir l'adhĂ©sif en dessous. La tempĂ©rature de chauffage approximative est de 50° C / 125° F.
Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.
N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.
⚠Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.
Étape 4.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant le connecteur du capteur d'empreintes digitales.
Étape 5.
Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.
Étape 6.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une petite vis.
ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.
Étape 7.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.
Étape 8.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 9 vis.
Étape 9.
Retirez le cache avec les antennes qui protège la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur le PCB.
ℹ️ Sur le cache supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de plages de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.
Étape 10.
Débranchez le connecteur de la batterie dès que possible.
ℹ️ Le modèle Motorola Moto E5 Plus XT1924 possède une batterie HE50 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).
⚠Il est fortement recommandé de débrancher le connecteur pour éviter les courts-circuits possibles lors du démontage.
De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.
Étape 11.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les quatre vis.
Étape 12.
Débranchez le connecteur inter-cartes. Ensuite, soulevez le capot et retournez-le. Nous nous préparons à accéder au connecteur du câble coaxial fixé entre la carte fille et le capot.
Étape 13.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une vis fixant la carte fille.
Étape 14.
Séparez le capot avec le moteur de vibration de la carte fille.
Étape 15.
Soulevez le câble coaxial et retirez la carte fille.
ℹ️ La carte contient un port de chargement (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, le moteur de vibration et une unité d'antenne.
⚠Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.
Étape 16.
Soulevez les connecteurs du câble des boutons d'alimentation et de volume, du câble du module d'affichage, du câble inter-carte et du câble coaxial.
⚠Faites attention lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
Étape 17.
Soulevez le connecteur et retirez la caméra arrière.
Étape 18.
À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez deux vis fixant la carte mère.
Étape 19.
Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.
⚠Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 20.
Déconnectez le connecteur et retirez la caméra frontale (selfie).
Étape 21.
ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie et le câble coaxial.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
