Démontage/Réparation de l'appareil mobile Motorola Moto M TX1663 avec la description de chaque étape et l'ensemble d'outils requis.

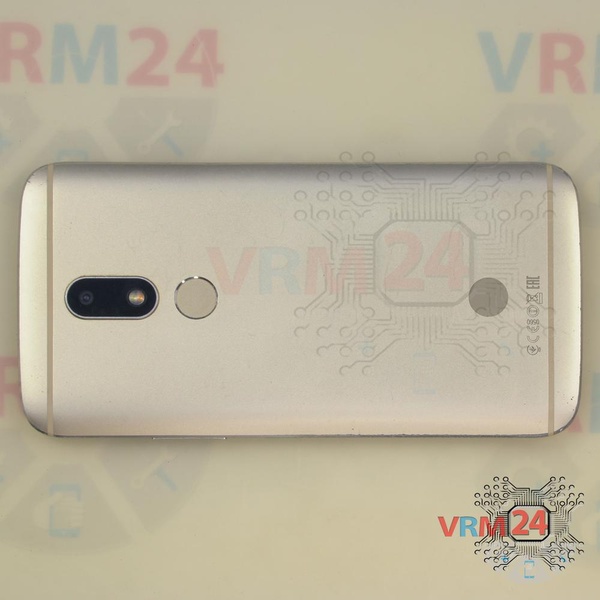

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

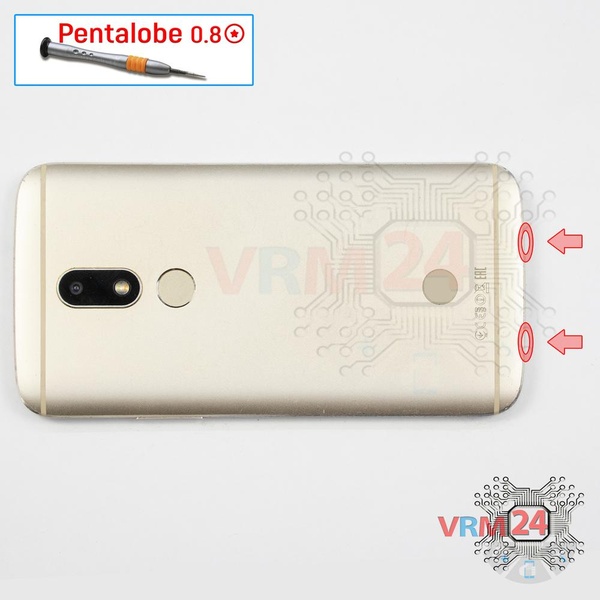

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

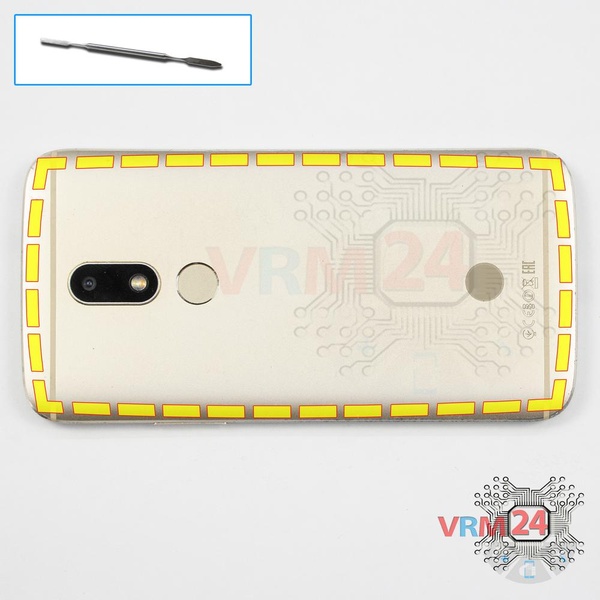

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, et mettez-la de côté.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons volume et power. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Repérez à l'avance sur l'image l'emplacement des câbles’ pour l'inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

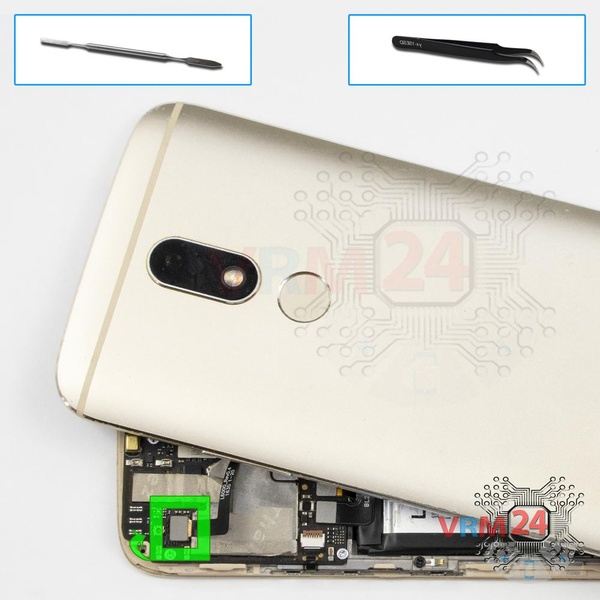

Débranchez le connecteur du capteur d'empreintes digitales et retirez la coque.

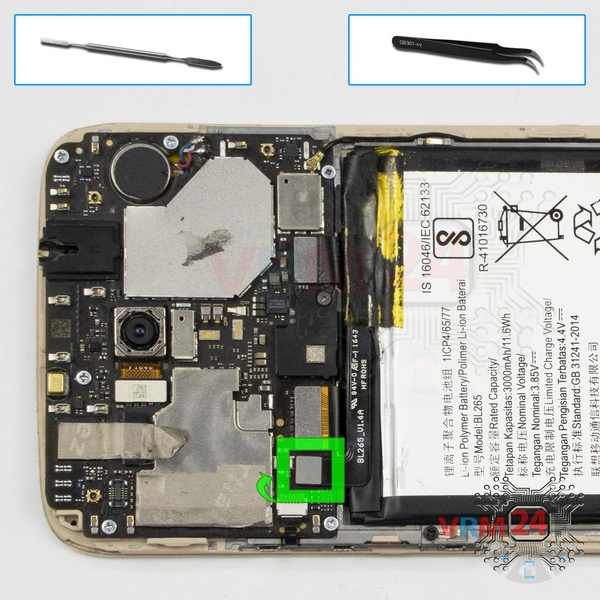

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Motorola Moto M TX1663 possède une batterie Lenonovo BL265 d'une capacité de 3000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

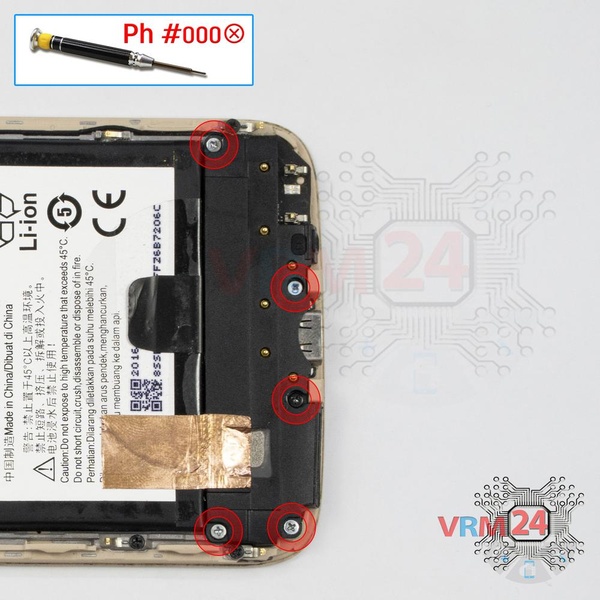

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les cinq vis.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

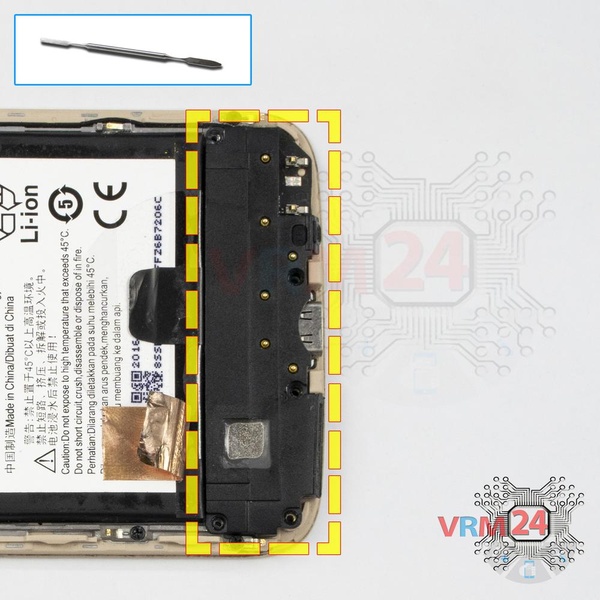

Retirez l'ensemble haut-parleur avec les antennes.

Déconnectez le connecteur du câble coaxial, le câble inter-cartes du sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

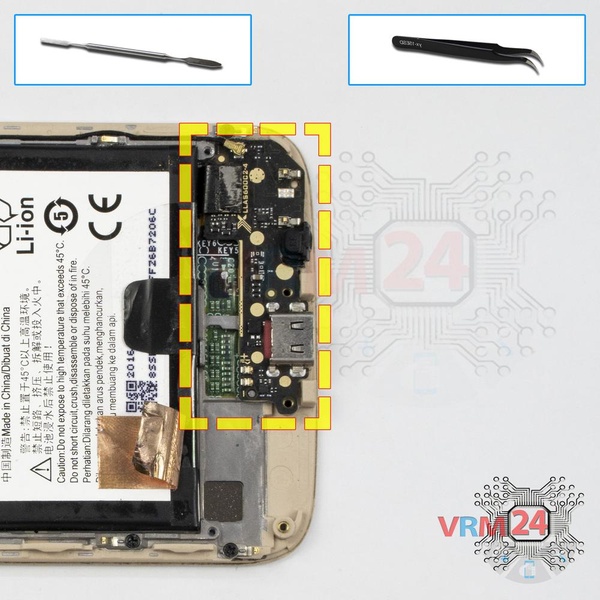

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

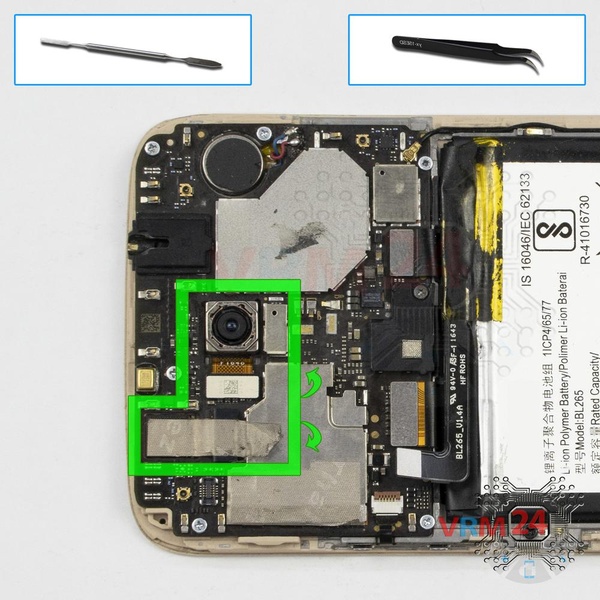

Déconnectez les connecteurs, retirez les caméras avant (selfie) et arrière.

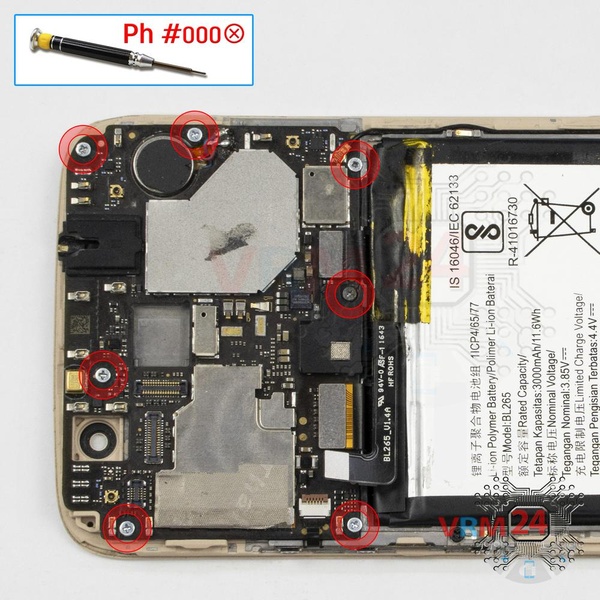

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept vis.

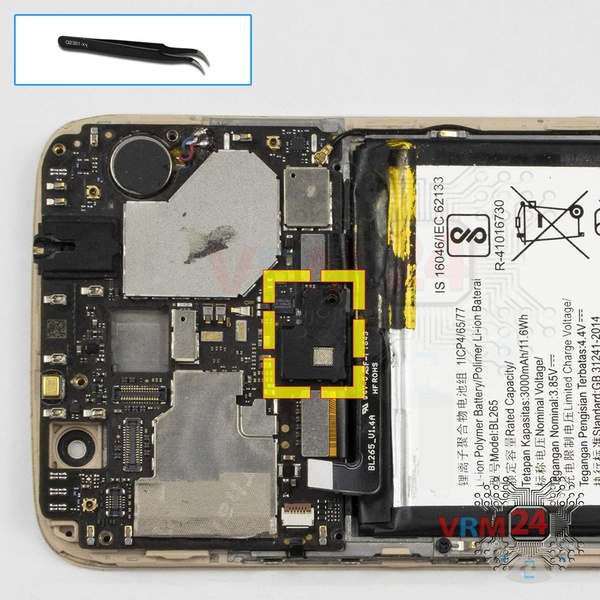

Retirez délicatement la coque.

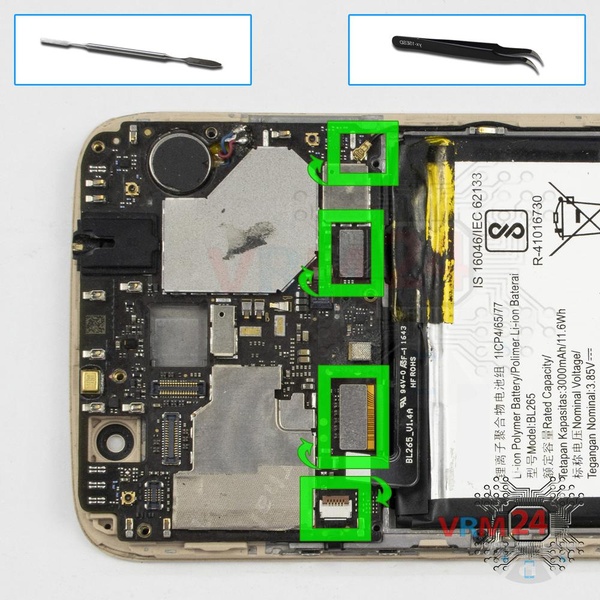

Soulevez les connecteurs du câble des boutons d'alimentation et de volume, du câble du module d'affichage, du câble inter-carte et du câble coaxial.

⚠ Faites attention lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

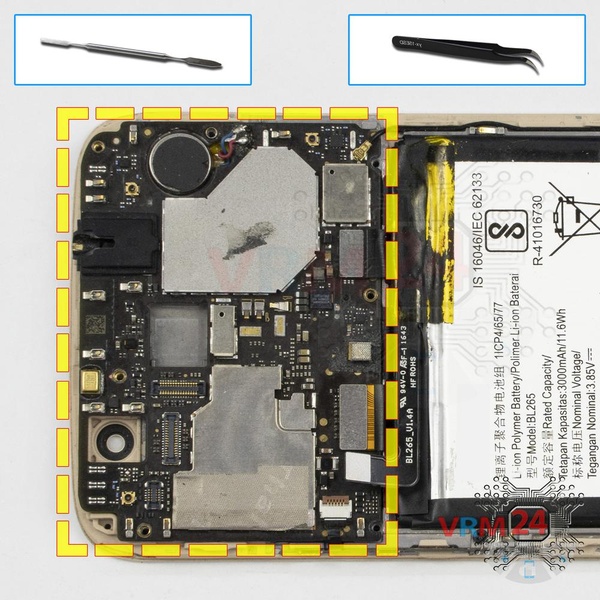

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

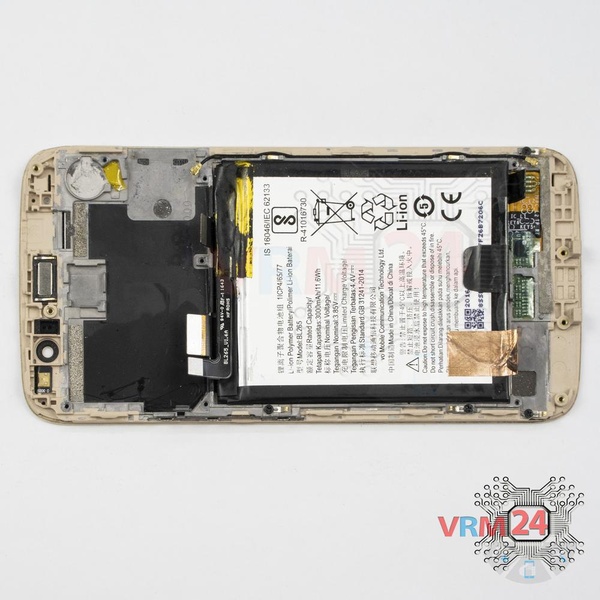

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie et le câble coaxial.
