Outils recommandés
Tournevis Torx T4
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

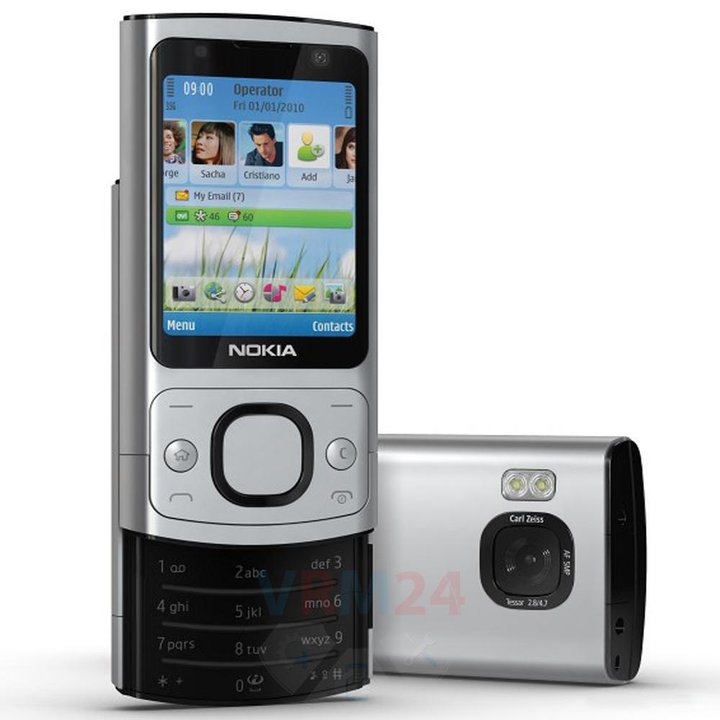

Démontage/Réparation de l'appareil mobile Nokia 6700 slide RM-576 (Nokia 6700 slide RM-577) avec la description de chaque étape et l'ensemble d'outils requis.
7820
Vues
3
J'aime
—
Partager
17
Questions
Étape 1.

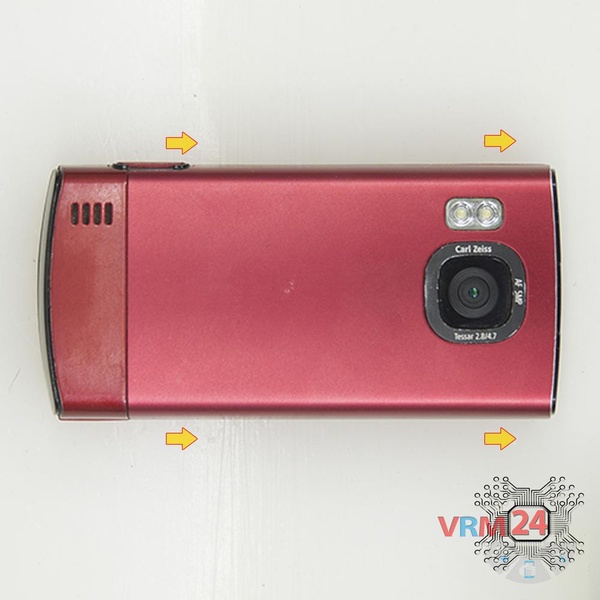

Ouvrez la coque arrière
Faites glisser le téléphone et retirez la coque arrière.
Étape 2.

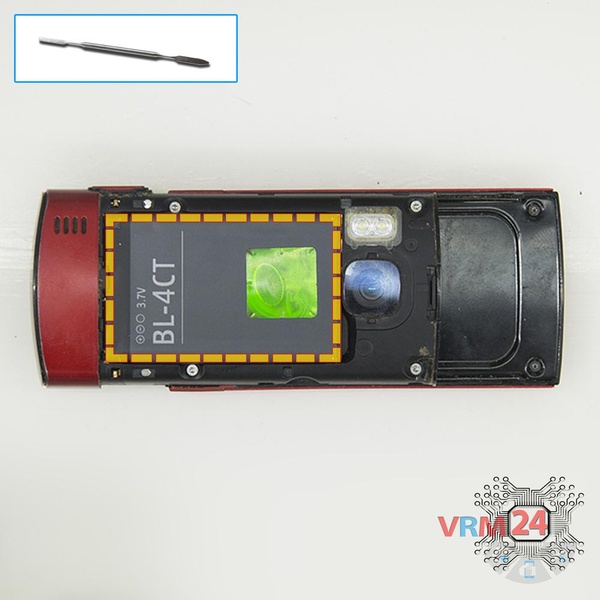

Retirez la batterie
Soulevez et retirez la batterie.
Étape 3.

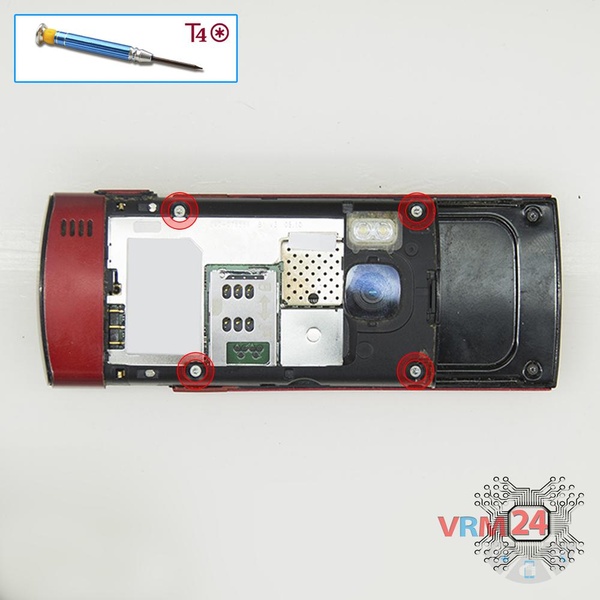

Dévissez les vis
À l'aide d'un tournevis (hex T4), dévissez 4 boulons dans le châssis du téléphone.
Étape 4.

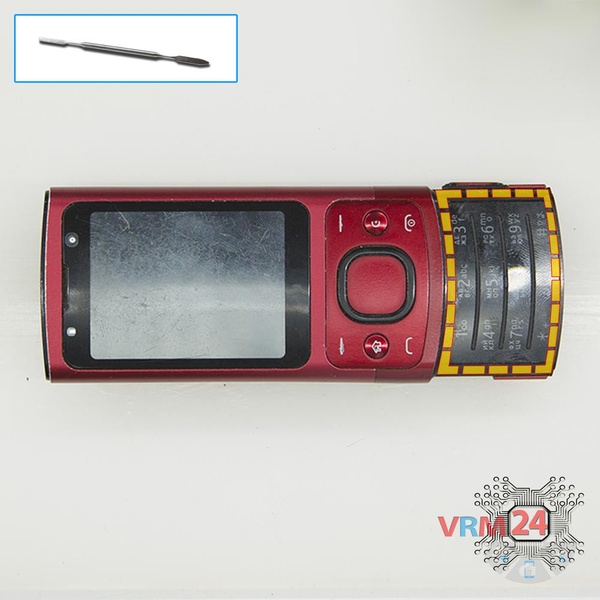

Retirez les boutons
Retournez le téléphone et retirez le clavier.
Étape 5.

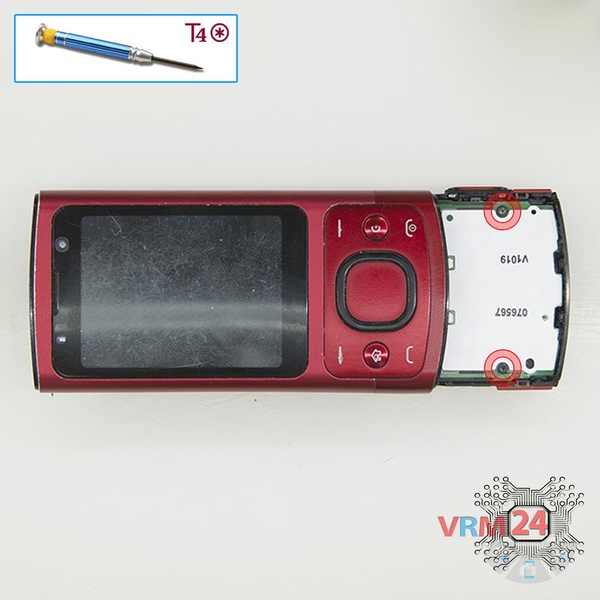

Dévissez les vis
À l'aide d'un tournevis (hex T4), dévissez 2 boulons.
Étape 6.

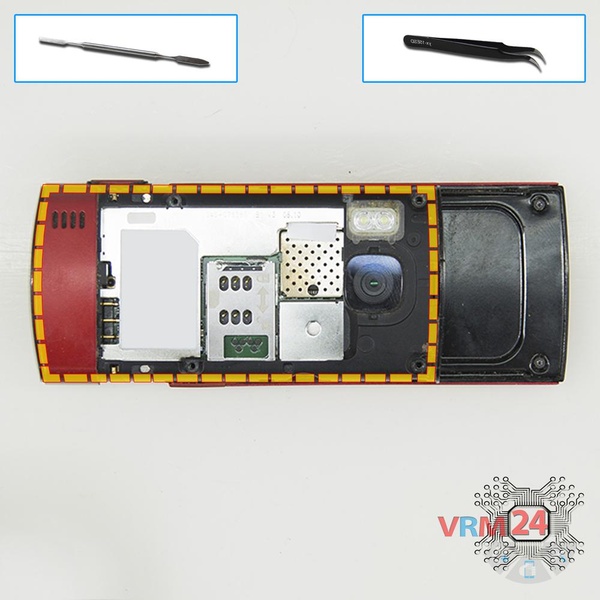

Retirez le cadre
Séparez le châssis avec le haut-parleur (buzzer) et la prise/jack casque.
Étape 7.

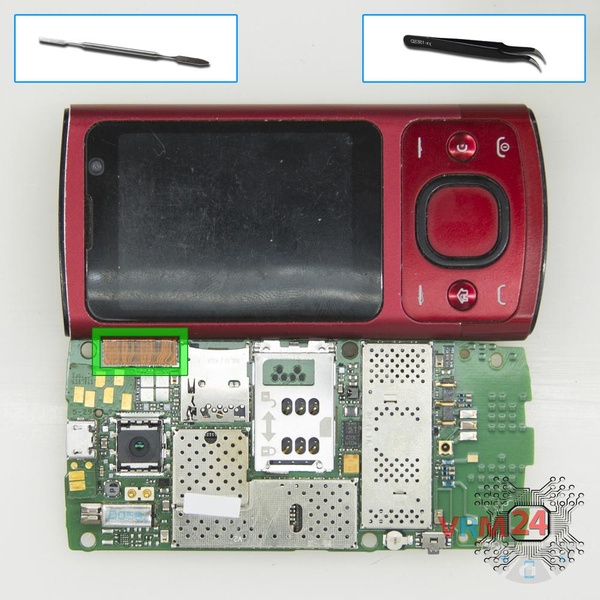

Retournez le PCB
Retournez le PCB et déconnectez le connecteur.
Étape 8.

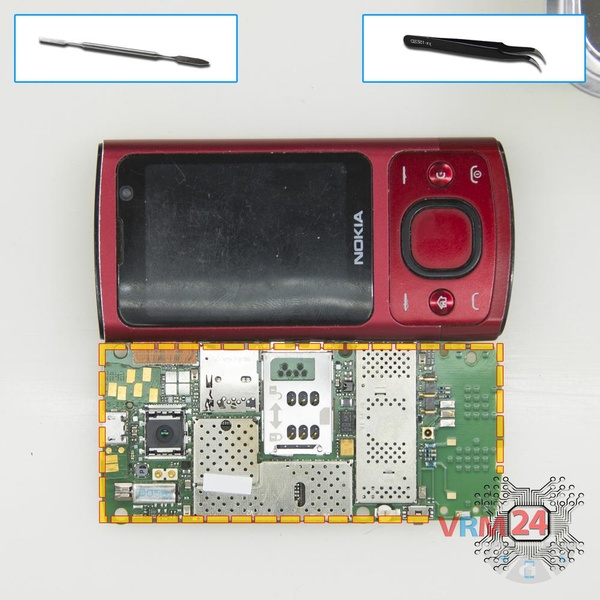

Retirez la carte mère
Retirez la carte mère.
Étape 9.

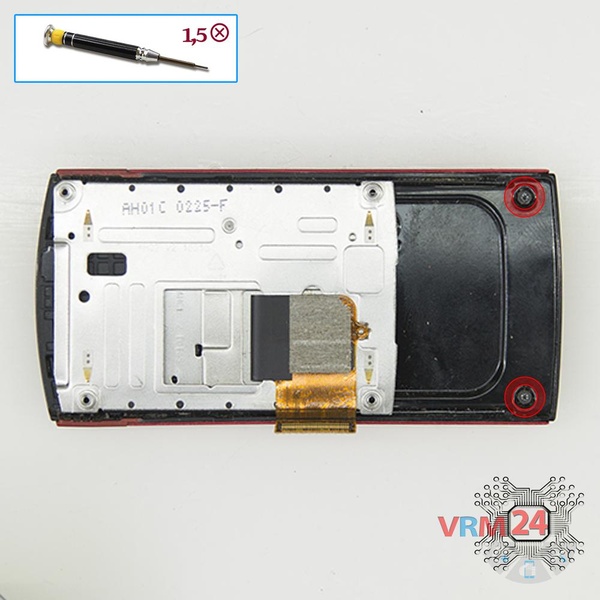

Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons.
Étape 10.

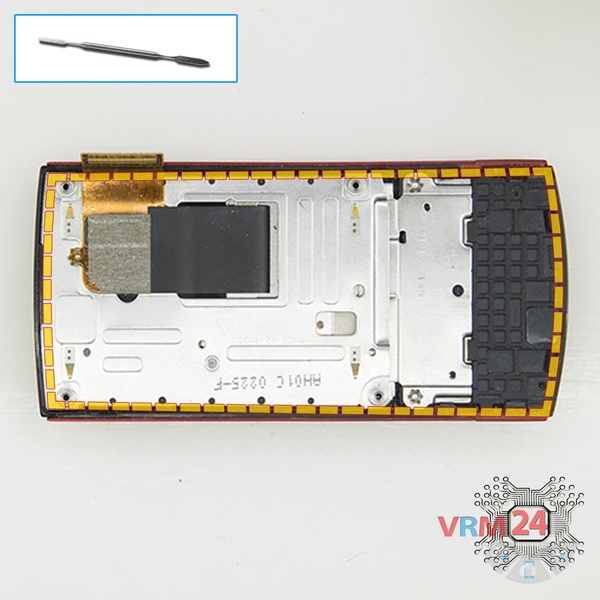

Retirez le cadre
Séparez le châssis avant et le châssis avec l'écran et le PCB du clavier.
Étape 11.

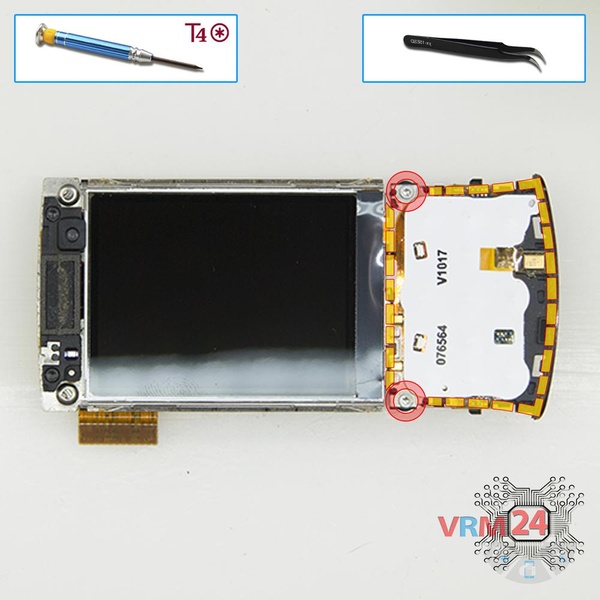

Dévissez les vis
À l'aide d'un tournevis (hex T4), dévissez 2 boulons et faites glisser le PCB du clavier.
