Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

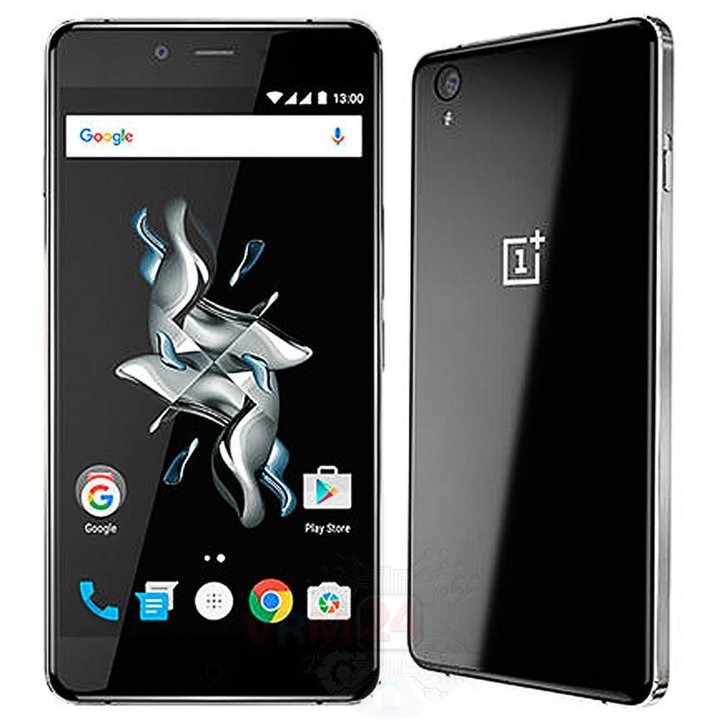

Démontage/Réparation de l'appareil mobile OnePlus X E1001 (One Plus X E1001 / E1003 / E1005) avec la description de chaque étape et l'ensemble d'outils requis.

4951

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Étape 3.

Ouvrez la coque arrière

Ouvrez la coque supérieure .

Étape 4.

Retirez la batterie

Débranchez le connecteur sur la carte mère et retirez la batterie.

Étape 5.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis dans la partie inférieure.

Étape 6.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 7.

Retirez la caméra arrière

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

Étape 8.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

Étape 9.

Dévissez une vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.

Étape 10.

Retournez le PCB

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

Étape 11.

Dévissez une vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis dans la carte mère inférieure.

Étape 12.

Retirez le moteur de vibration

Débranchez le connecteur du câble coaxial et soulevez le moteur de vibration.

Étape 13.

Retirez la carte fille

Retirez la carte de circuits imprimés inférieure avec le câble inter-cartes, le moteur de vibration et le port de charge.

Étape 14.

Retirez le haut-parleur d'écoute

Faites levier et retirez l'écouteur (haut-parleur).

Étape 15.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 14 minutes. Ce guide convient à tous les modèles OnePlus X E1001 or One Plus X E1001 / E1003 / E1005 commercialisés dans différents pays.
