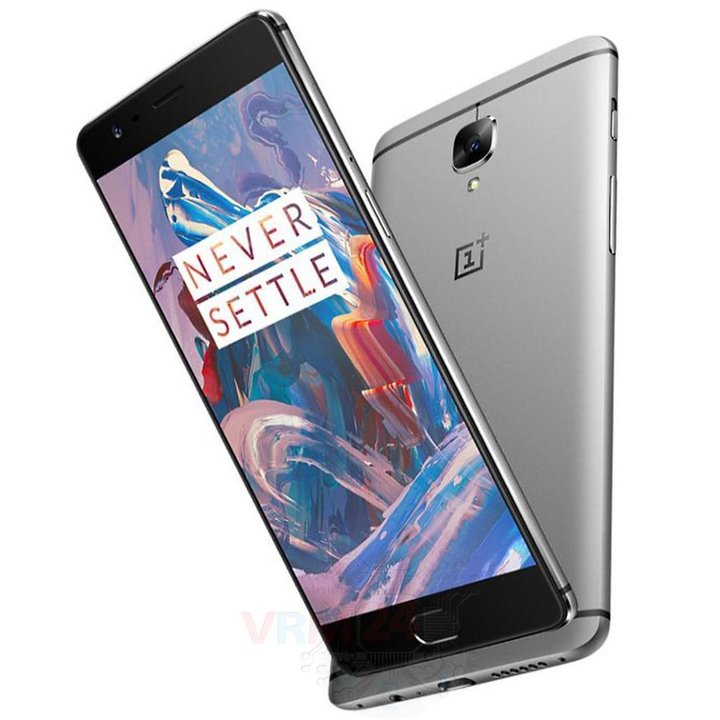

Démontage/Réparation de l'appareil mobile OnePlus 3 A3003 (One Plus 3 A3003 / A3000) avec la description de chaque étape et l'ensemble d'outils requis.

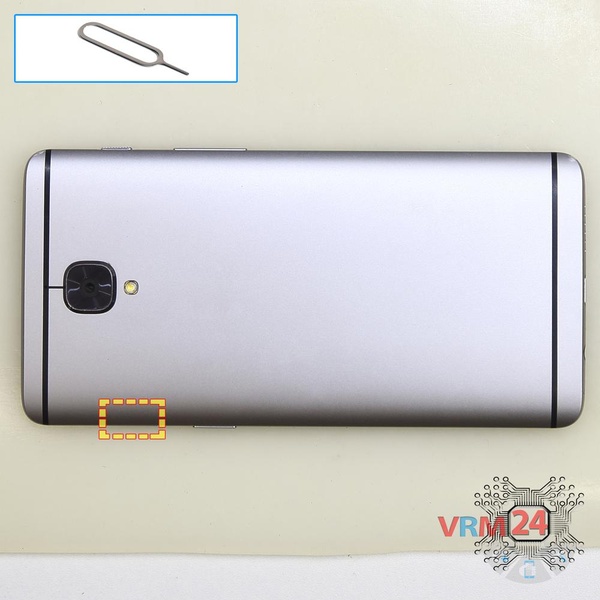

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

À l'aide d'un tournevis (hex T2), dévissez les 2 boulons sur l'extrémité du téléphone.

Ouvrez la coque arrière.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs.

Déconnectez les connecteurs et retirez les câbles inter-cartes et coaxiaux .

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Déconnectez les connecteurs et retirez la carte PCB inférieure avec le câble inter-cartes.

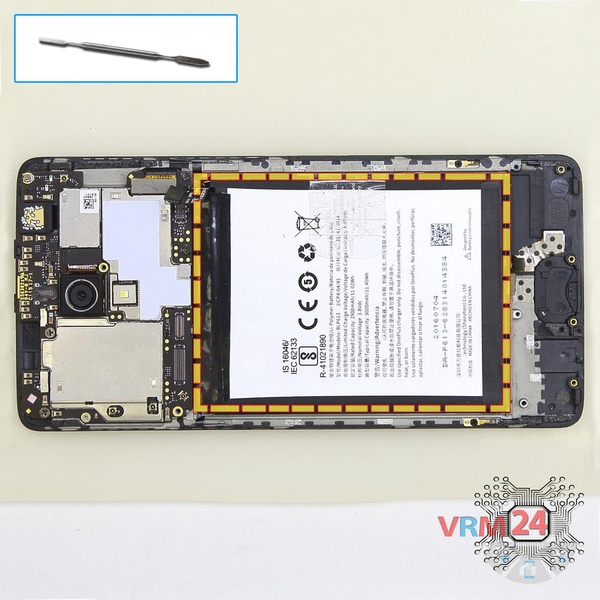

Soulevez et retirez la batterie.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 boulons dans la carte PCB.

Débranchez le connecteur sur la carte mère.

Retirez la carte mère.

Faites levier et retirez l'écouteur (haut-parleur).

Les pièces se trouvent dans le cadre du module d'affichage.
