Démontage/Réparation de l'appareil mobile OnePlus 7 Pro avec la description de chaque étape et l'ensemble d'outils requis.

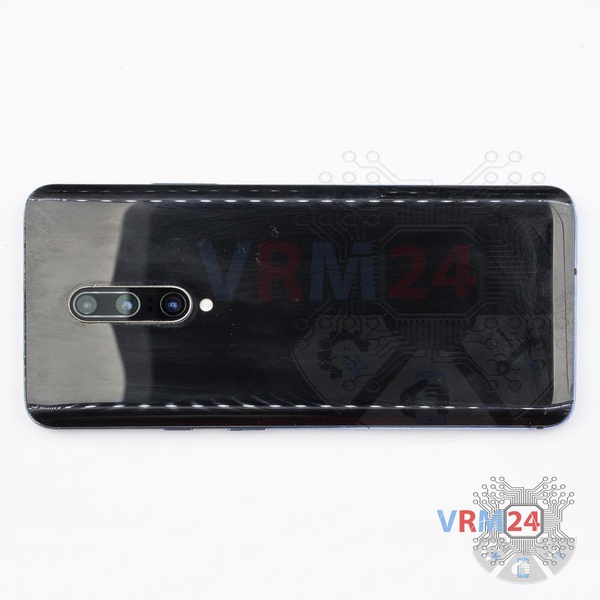

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

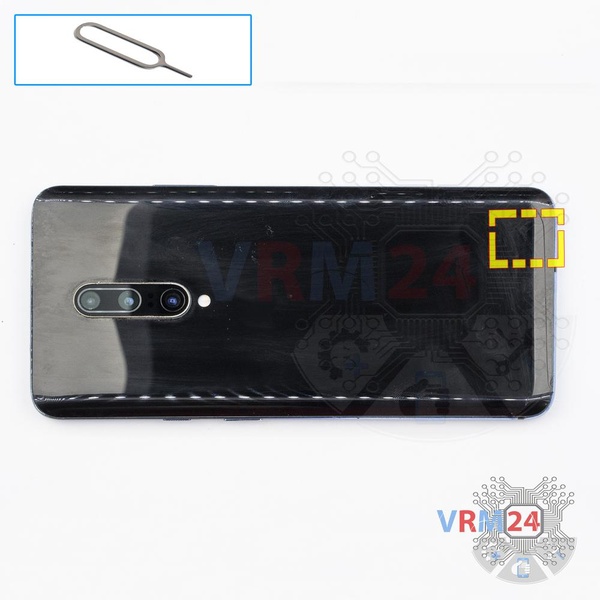

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir des cartes SIM.

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

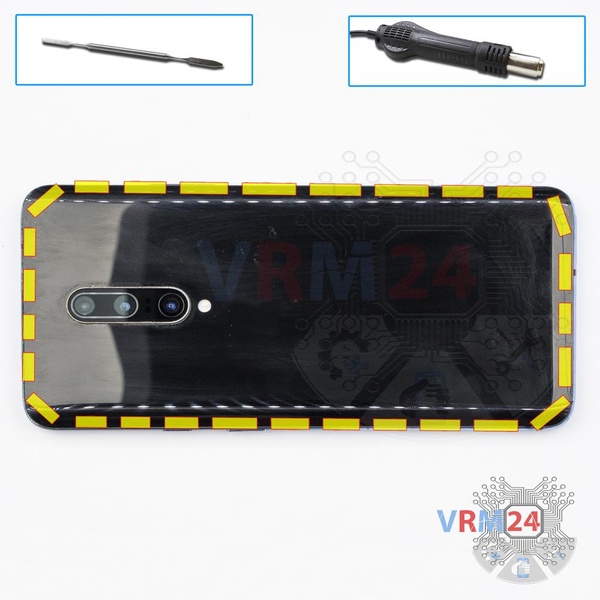

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

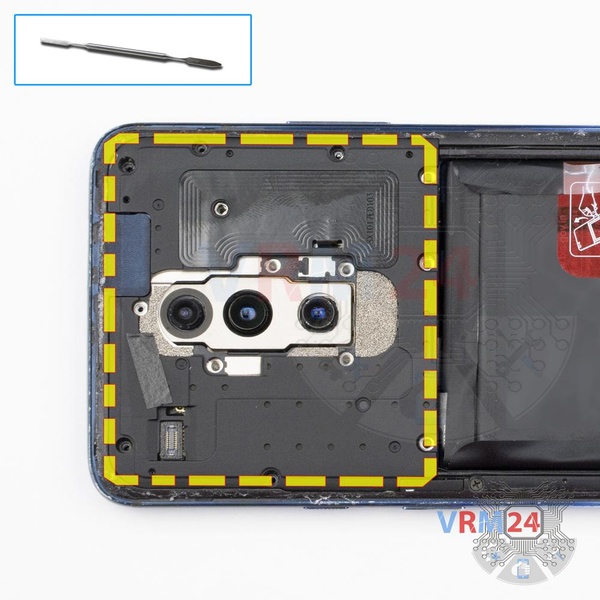

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

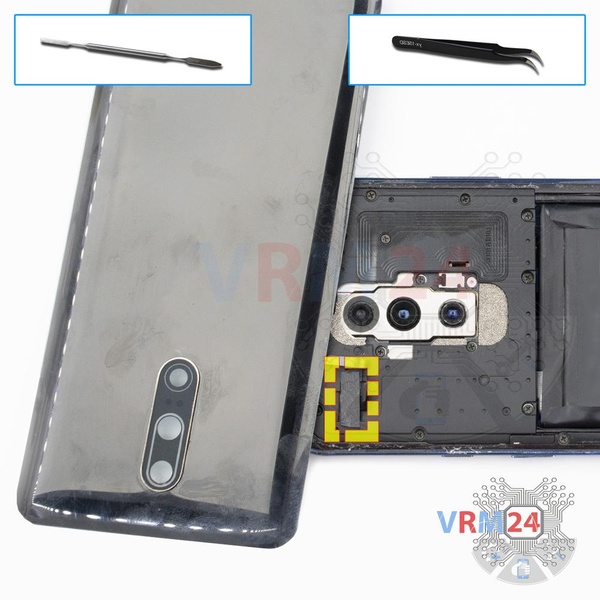

Soulevez le connecteur Lidar et retirez la coque arrière.

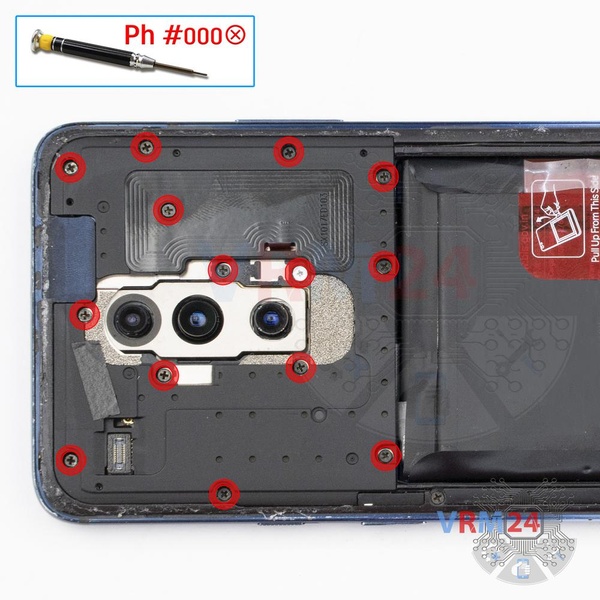

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

Retirez le cache avec une puce NFC et les antennes qui protègent la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

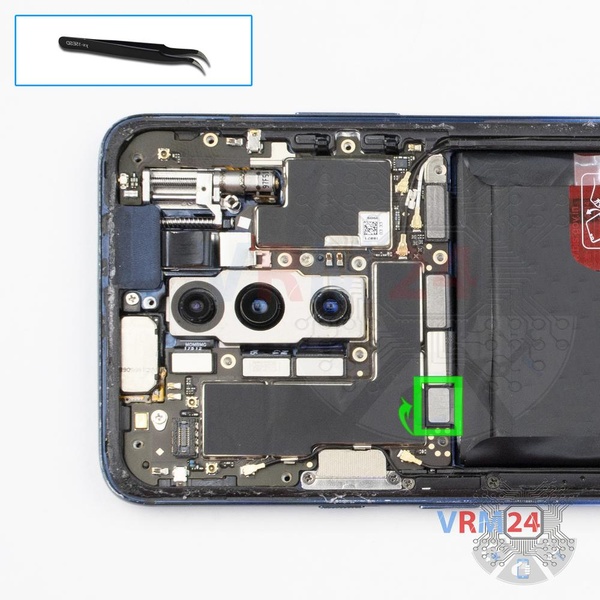

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle OnePlus 7 Pro a une batterie BLP699 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Aussi, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable, ou faites-le avec précaution.

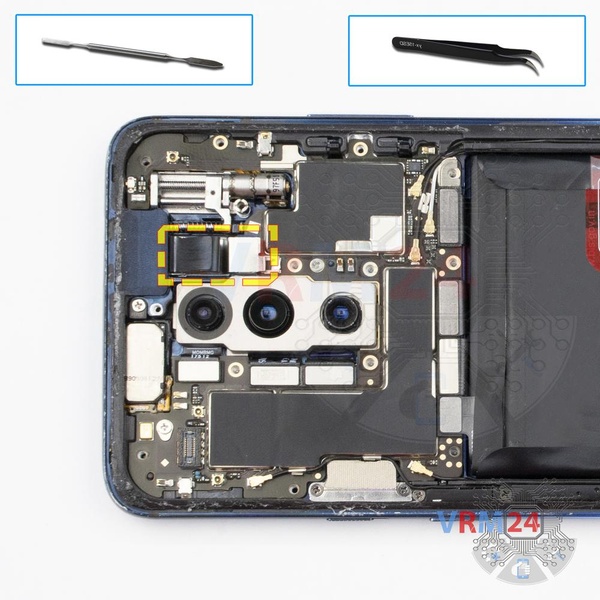

Retirez les supports fixant le connecteur de la caméra frontale.

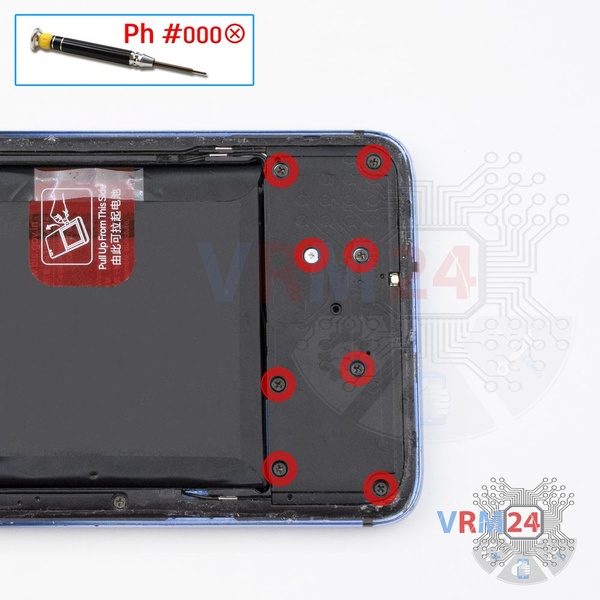

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

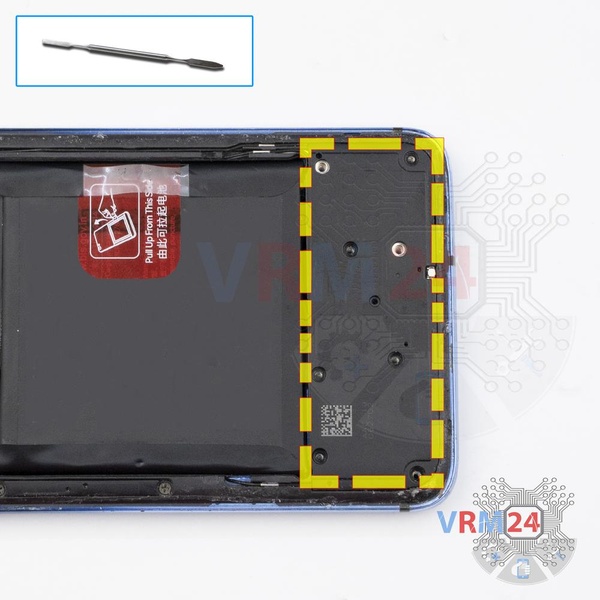

Retirez l'ensemble haut-parleur avec les antennes.

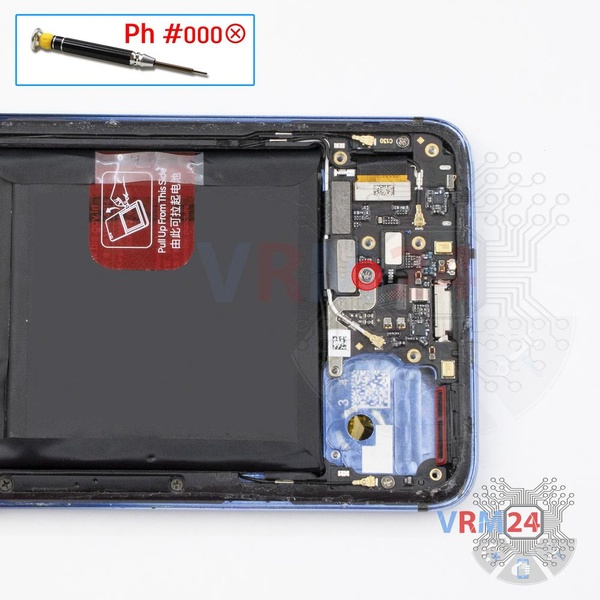

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

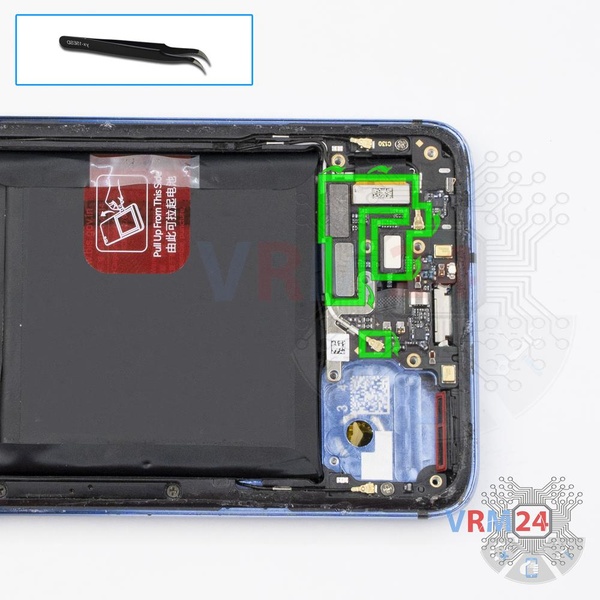

Déconnectez deux connecteurs de câble coaxial, les câbles vers la carte mère, l'écran secondaire inter-cartes, le module d'affichage sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son extrémité (cosse).

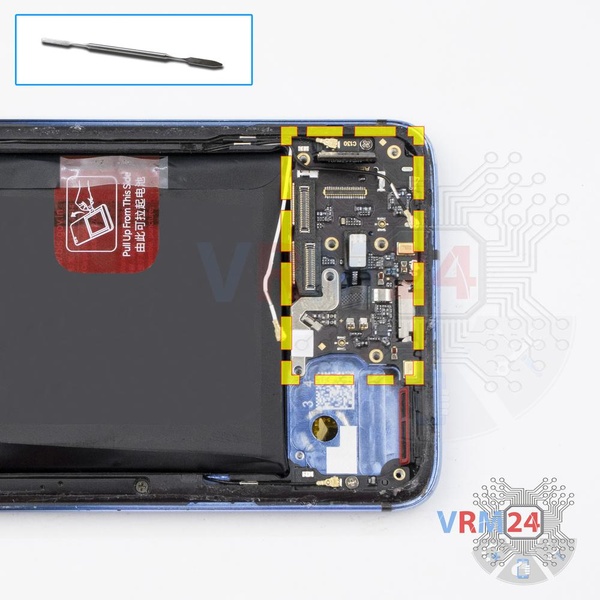

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient des supports de carte, des microphones, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

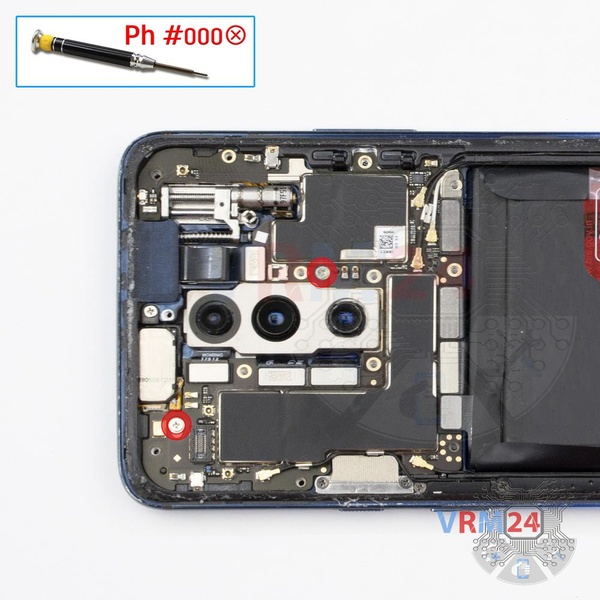

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez deux vis.

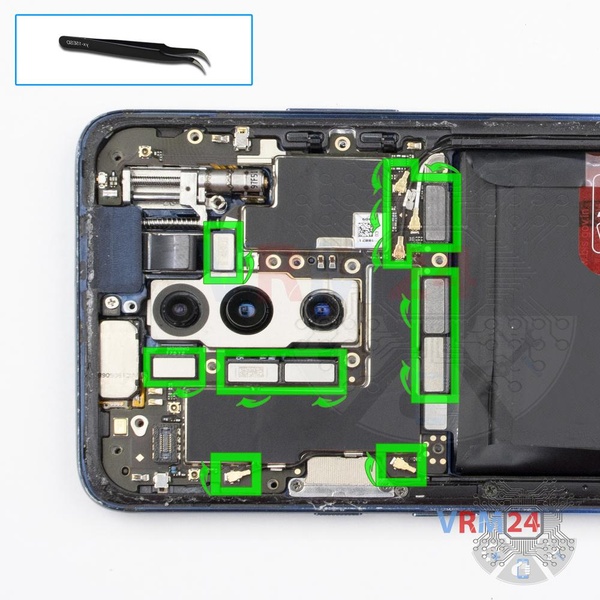

Soulevez les connecteurs du câble du port de charge, des câbles inter-cartes et des câbles coaxiaux, de l'ensemble des caméras arrière, de la caméra frontale.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

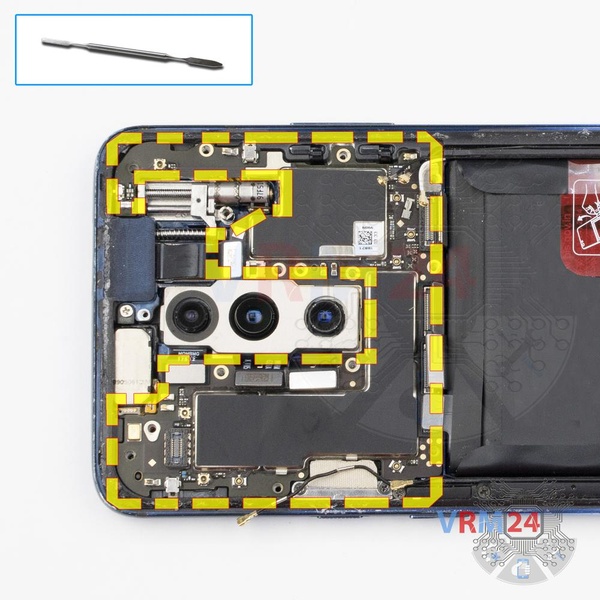

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

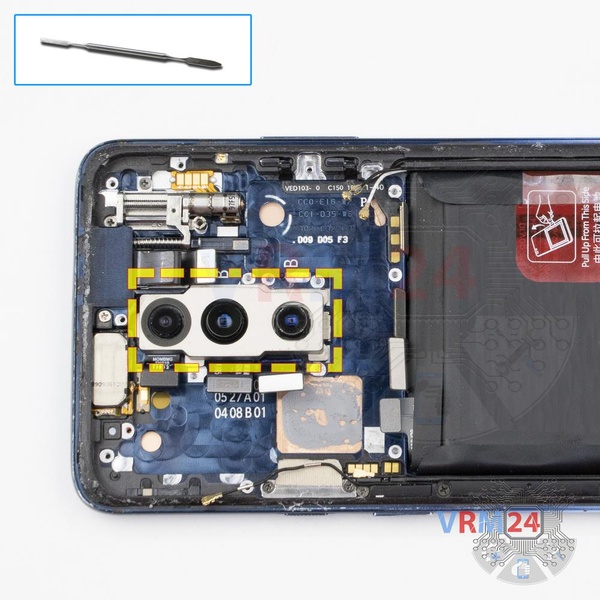

Retirez délicatement l'ensemble des trois caméras arrière. Faites attention, les caméras sont collées de l'intérieur.

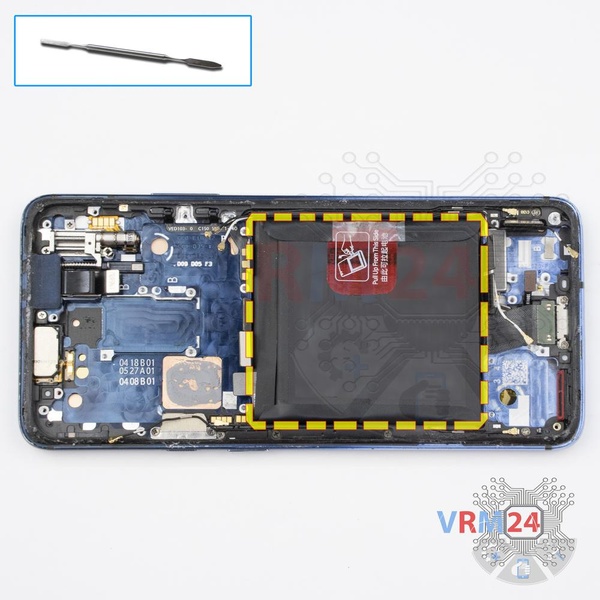

Retirez délicatement la batterie. La batterie est collée de l'intérieur.

Vous voulez plus de détails - regardez notre vidéo (après les étapes). Nous espérons qu'elle vous aidera à éviter toute erreur.

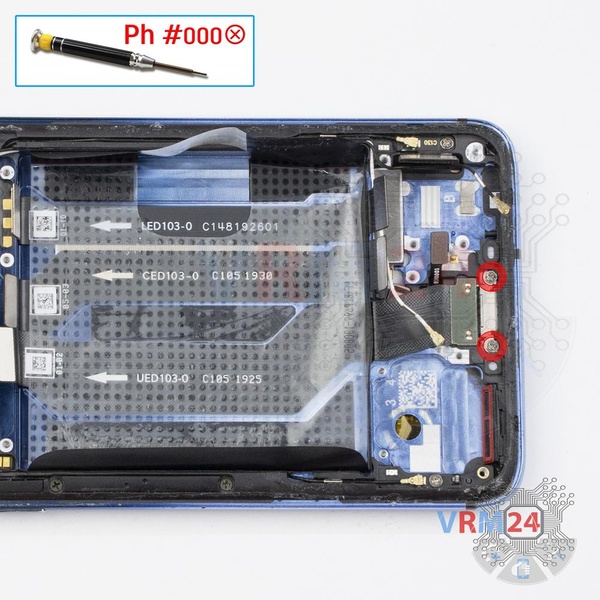

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez deux vis fixant le port de charge.

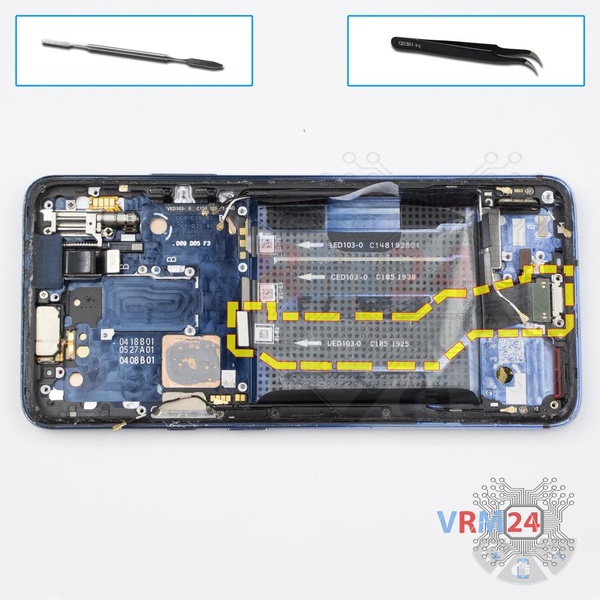

Décollez le film de la batterie. Le film est adhésif et aide à maintenir la batterie tout en protégeant les nappes en dessous. Ensuite, retirez délicatement la nappe avec un port de chargement.

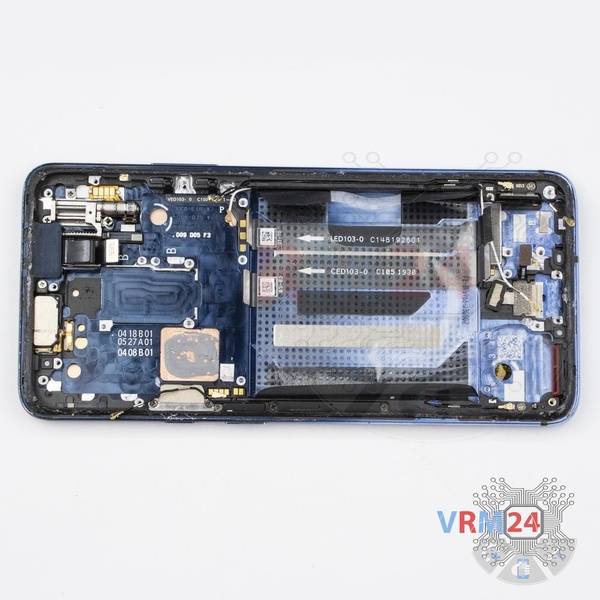

ℹ️ Dans le cadre de l'écran restent : le haut-parleur d'écoute, le capteur d'empreintes digitales, le mécanisme de la caméra frontale pop-up.
