Outils recommandés
Tournevis Five-point P0.8 mm
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile OnePlus 5T avec la description de chaque étape et l'ensemble d'outils requis.
11408
Vues
5
J'aime
—
Partager
8
Questions

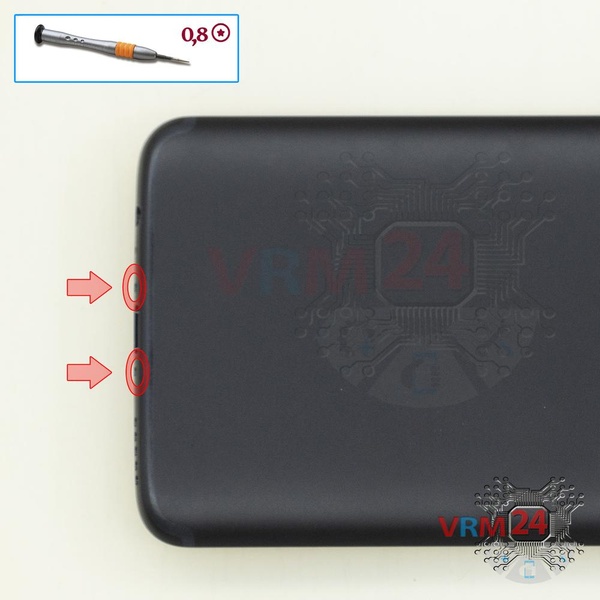

Étape 1.
Dévissez les vis
À l'aide d'un tournevis (forme étoile 0.8mm Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

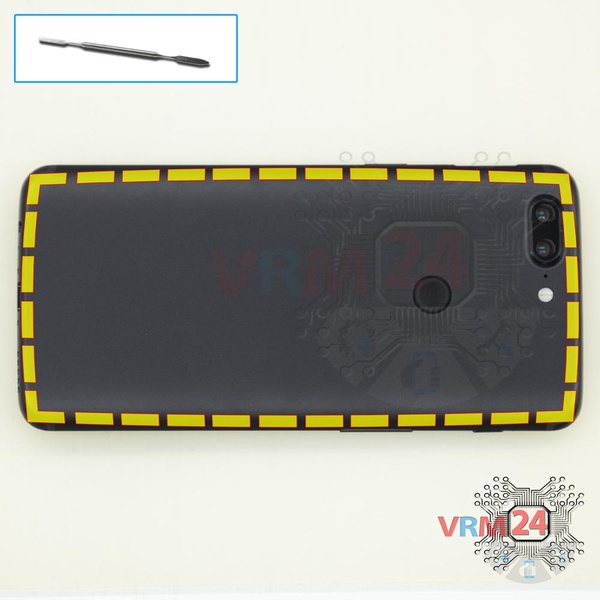

Étape 2.
Ouvrez la coque arrière
Soulevez la coque arrière.

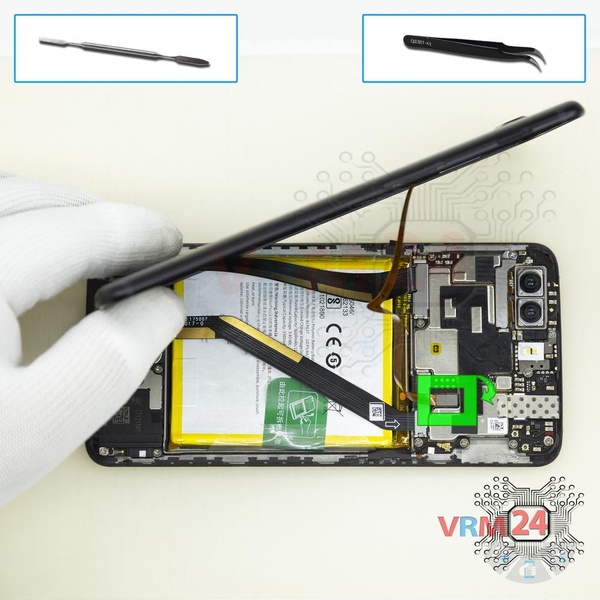

Étape 3.
Retirez le capteur d'empreintes digitales
Faites levier sur le capteur d'empreintes digitales et retournez-le.

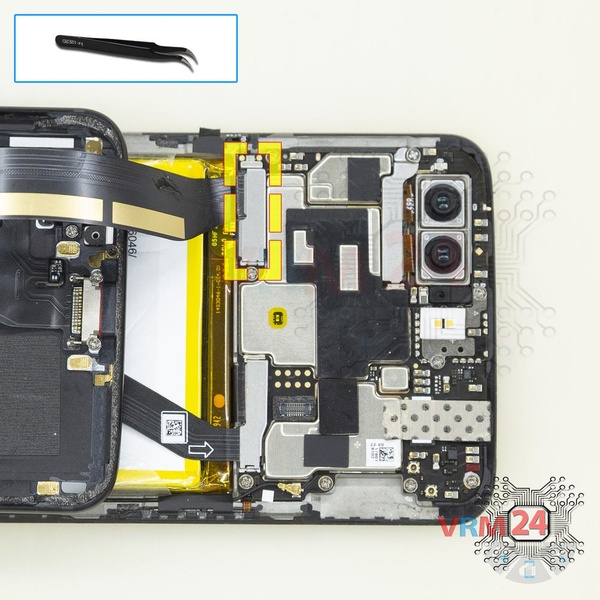

Étape 4.
Retirez le support
Retirez le support.

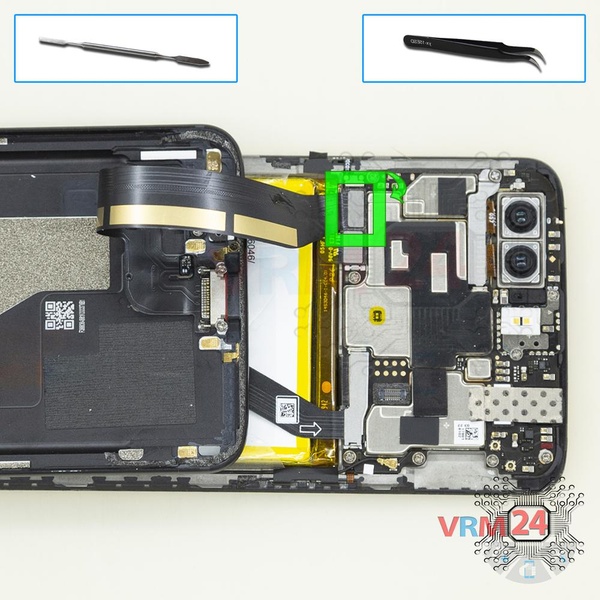

Étape 5.
Ouvrez la coque arrière
Faites levier sur le connecteur de la nappe avec un port de charge et retirez la coque arrière.

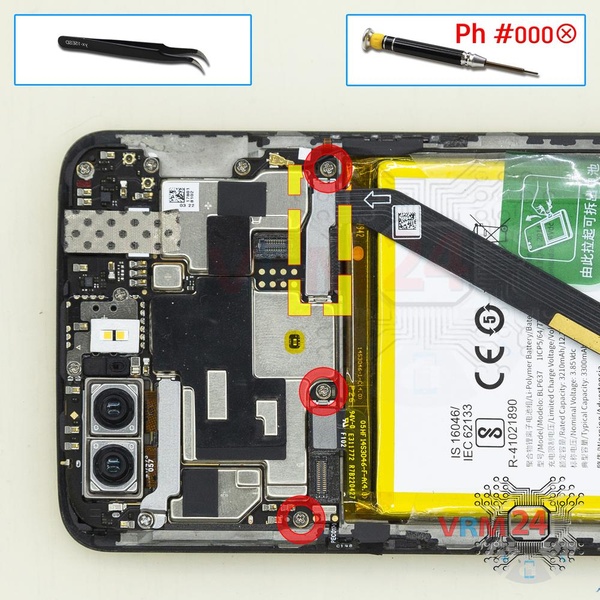

Étape 6.
Retirez le support
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support qui maintient les connecteurs.

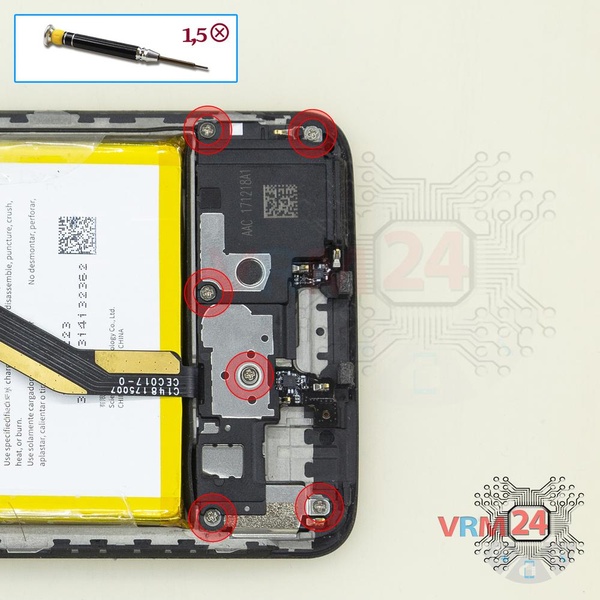

Étape 7.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis.

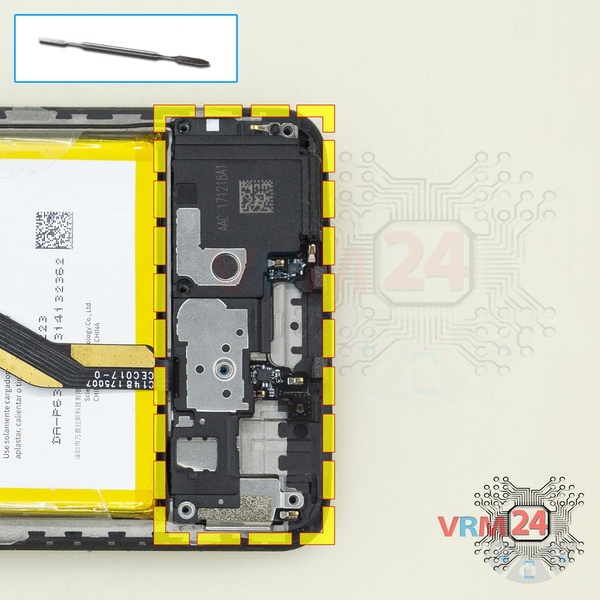

Étape 8.
Retirez le haut-parleur
Soulevez et retirez l'ensemble du buzzer (haut-parleur).

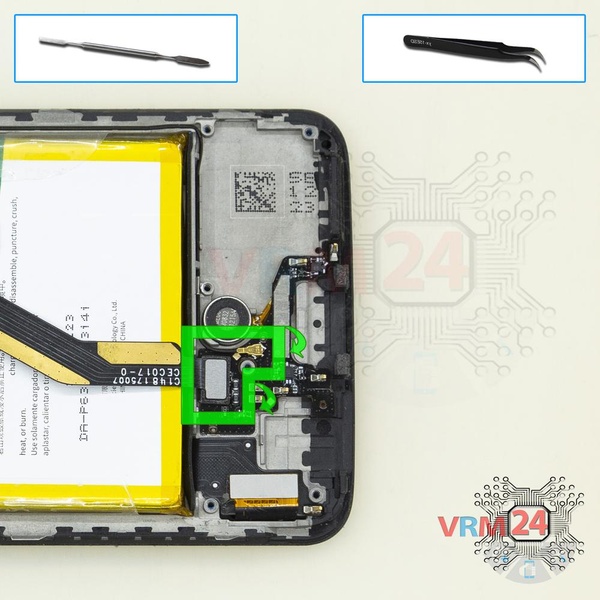

Étape 9.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte fille.

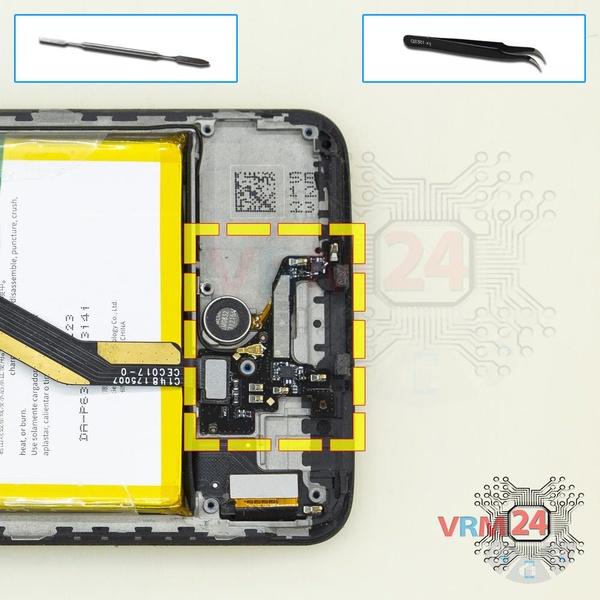

Étape 10.
Retirez la carte fille
Retirez la carte fille, également appelée carte secondaire.

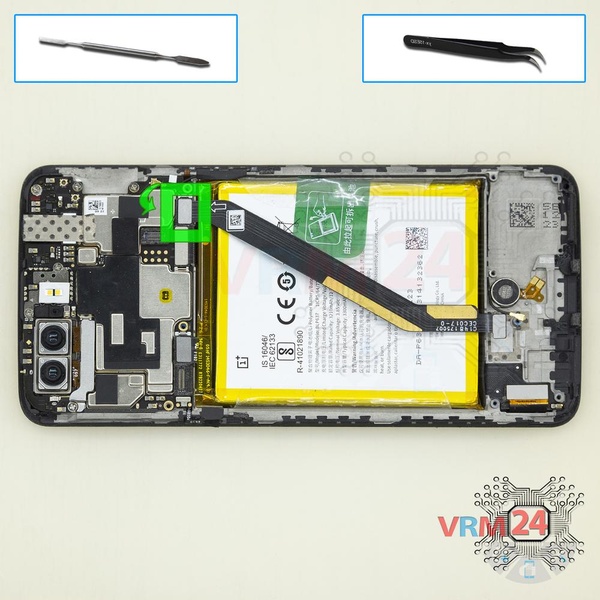

Étape 11.
Retirez la nappe d'interconnexion
Déconnectez les connecteurs et retirez la nappe inter-cartes.

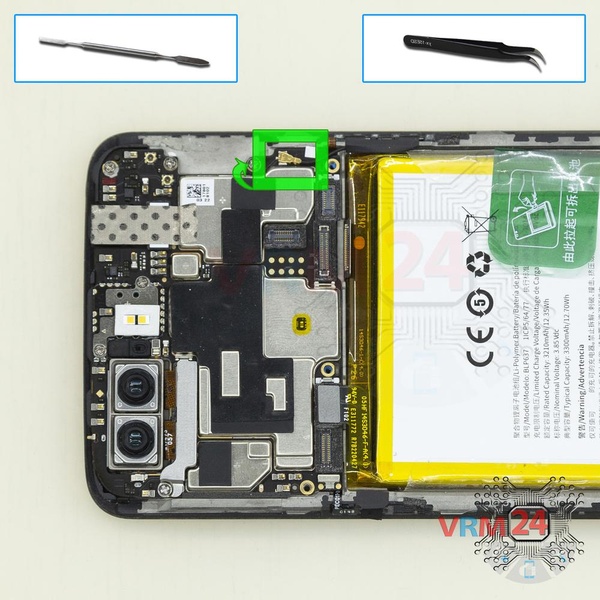

Étape 12.
Déconnectez le connecteur
Faites levier sur le connecteur du câble coaxial.

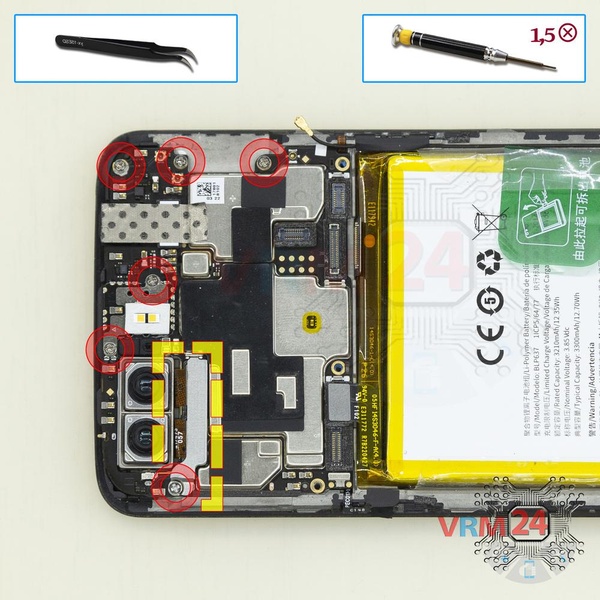

Étape 13.
Retirez le support
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis et retirez le support qui maintient les connecteurs de la caméra'.

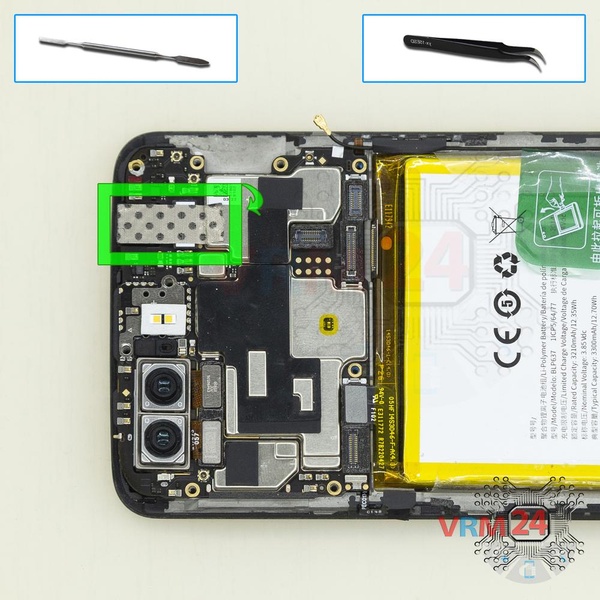

Étape 14.
Retirez la caméra avant
Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).

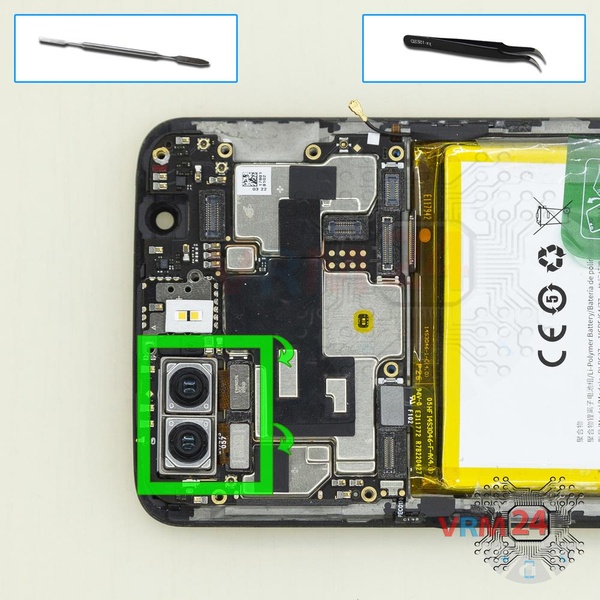

Étape 15.
Retirez les caméras
Déconnectez le connecteur de la carte mère, et retirez l'ensemble des deux caméras arrière .

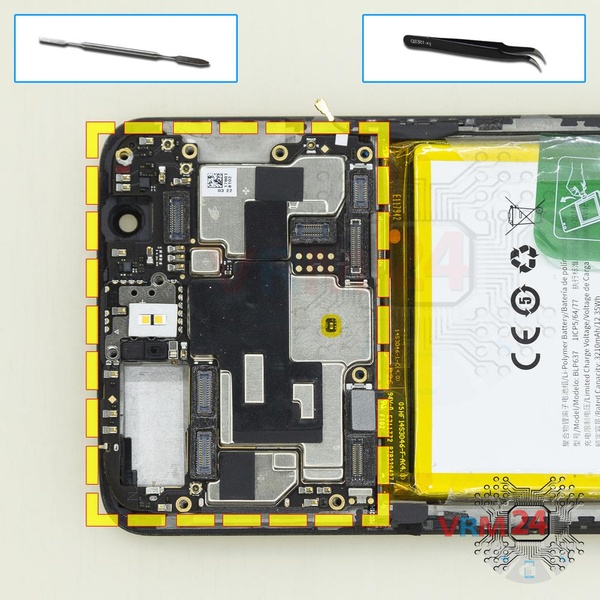

Étape 16.
Retirez la carte mère
Retirez la carte mère.

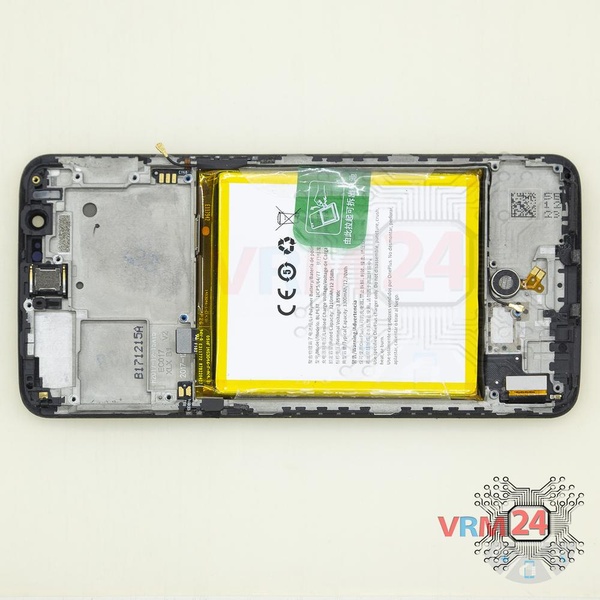

Étape 17.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
