Démontage/Réparation de l'appareil mobile Samsung Galaxy M53 SM-M536 (Samsung Galaxy M53 SM-M536B, SM-M536B/DS, SM-M536B/DSN) avec la description de chaque étape et l'ensemble d'outils requis.

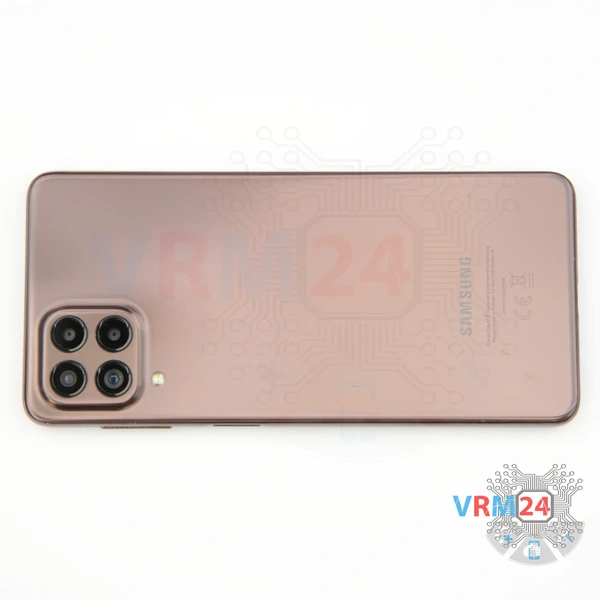

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Au tout début, nous devons retirer le tiroir de carte. Pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir de carte.

⚠️ Si le tiroir ne sort pas bien, nous pouvons également utiliser une pince à épiler.

Nous devons chauffer la surface de la coque arrière à une température d'environ 70° C ou 160° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière.

Pour détacher la coque arrière, nous utiliserons un film plastique, qu'il s'agisse d'un film protecteur d'un nouvel écran ou d'un film d'une papeterie.

Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser le long du bord.

Nous avons seulement le joint sur la coque arrière.

Nous devons détacher le petit cache à l'aide d'un outil non métallique. Accrochez doucement le bord et soulevez-le. Sous le cache se trouve le connecteur du capteur d'empreintes digitales.

⚠️ Il y a une flèche sur la coque intermédiaire qui indique le bon endroit pour faire levier afin de retirer le cache.

Nous débranchons le connecteur du câble du capteur d'empreintes digitales. Le capteur lui-même est situé sur le côté de la coque intermédiaire.

Nous passons au retrait des huit vis en haut, nous utilisons un tournevis cruciforme 1.5mm ou #000.

Les vis peuvent ne pas sortir facilement, nous pouvons donc également utiliser un magnétiseur. Si les vis restent coincées dans la coque, nous utilisons une pince à épiler.

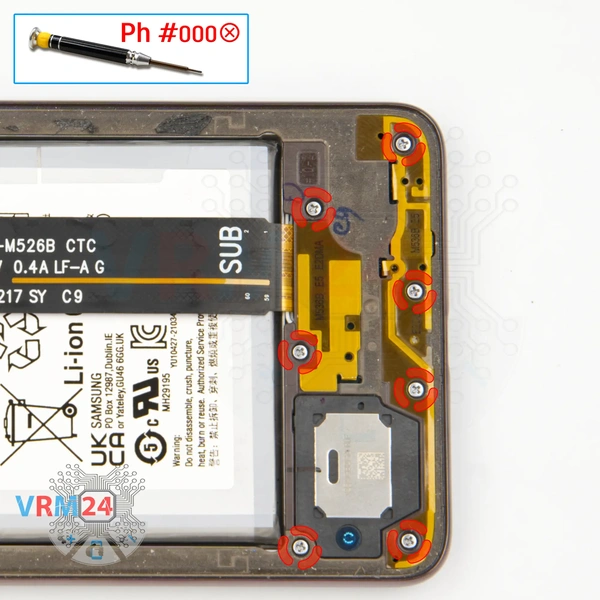

Nous dévissons les vis en bas. Le tournevis est le même cruciforme 1.5 mm.

Veuillez noter que sur la partie inférieure se trouvent des lignes de transmission d'antenne, qui peuvent être facilement endommagées lors du détachement de la coque arrière ou du dévissage des vis.

Ensuite, nous devons détacher la coque intermédiaire. Nous utilisons un film plastique fin, le glissons dans l'espace entre la coque intermédiaire et le cadre de l'écran et détachons quelques clips. Après cela, nous pouvons utiliser un outil plus épais.

Nous devons toujours être prudents autour des boutons latéraux et du capteur d'empreintes digitales car ils sont physiquement situés là. Et nous devons également être prudents sur les coins car la coque est particulièrement bien maintenue sur les coins.

Le haut-parleur, le capteur d'empreintes digitales et les pads de contact d'antenne sont situés sur la coque intermédiaire.

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy M53 SM-M536 a une batterie EB-BM526ABS d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Après cela, nous pouvons débrancher les connecteurs de la carte secondaire et de la carte mère et retirer le câble inter-cartes.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

Nous débranchons les connecteurs sur les deux cartes et retirons les deux câbles coaxiaux.

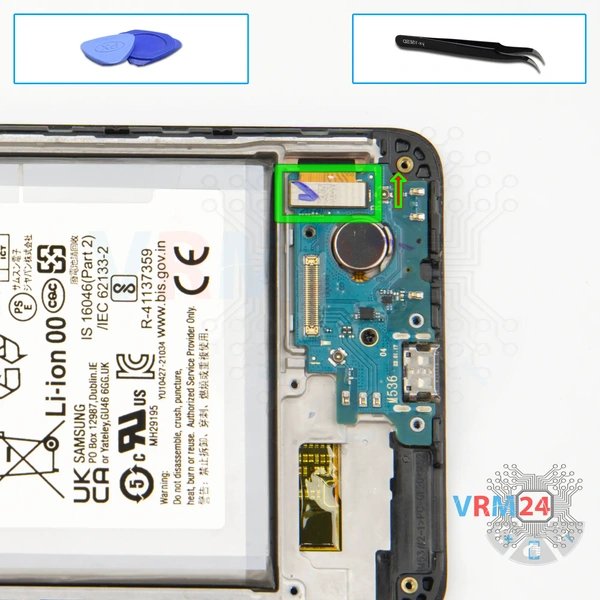

Nous débranchons le connecteur de l'écran sur la carte secondaire.

Et nous devons dévisser une vis fixant la carte secondaire. Le tournevis est le même cruciforme 1.5mm. Cette vis est manifestement différente des précédentes.

Nous pouvons détacher la carte secondaire, l'accrocher soigneusement au bon endroit, la soulever et la retirer.

Sur la carte secondaire, nous avons le microphone, le port de charge et d'autres éléments à l'intérieur.

Nous passons à la carte mère, où nous détachons les deux caméras arrière.

Et nous retirons également la caméra frontale.

Nous dévissons une vis fixant la carte mère avec un tournevis cruciforme 2.0mm.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Maintenant, nous devons détacher les caméras arrière. Tenez légèrement les caméras pour qu'elles ne tombent pas, débranchez les connecteurs et mettez les caméras de côté.

Enfin, nous passons au détachement de la batterie.

Dans notre cas, la batterie est fermement collée, nous n'utilisons pas d'alcool isopropylique ni de chaleur pour détacher la batterie. C'est plus sûr, mais cela prend plus de temps à détacher, dans notre cas cela a pris environ huit minutes.

Donc, nous insérons le film plastique dans l'espace entre le cadre de l'écran et la batterie et le faisons aller et venir en coupant la base adhésive. Dès qu'un espace suffisant se forme, nous pouvons y insérer une carte plastique pour maintenir l'espace et continuer à travailler avec le film.

Et nous continuons à travailler le film plastique de différents côtés, détachant ainsi la batterie. Nous devons être vraiment prudents pour ne pas endommager les câbles.

Lorsque l'espace devient plus grand, nous pouvons utiliser un outil plus épais pour maintenir l'espace et faciliter la séparation de la batterie. Allez soigneusement de plus en plus profondément avec l'outil pour détacher la batterie.

C'est un processus long qui prend beaucoup de temps et nécessite de la patience.

À toute étape du détachement de la batterie, il est préférable de ne pas utiliser d'outil métallique pour éviter d'endommager la coque de la batterie.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration et les boutons latéraux.
