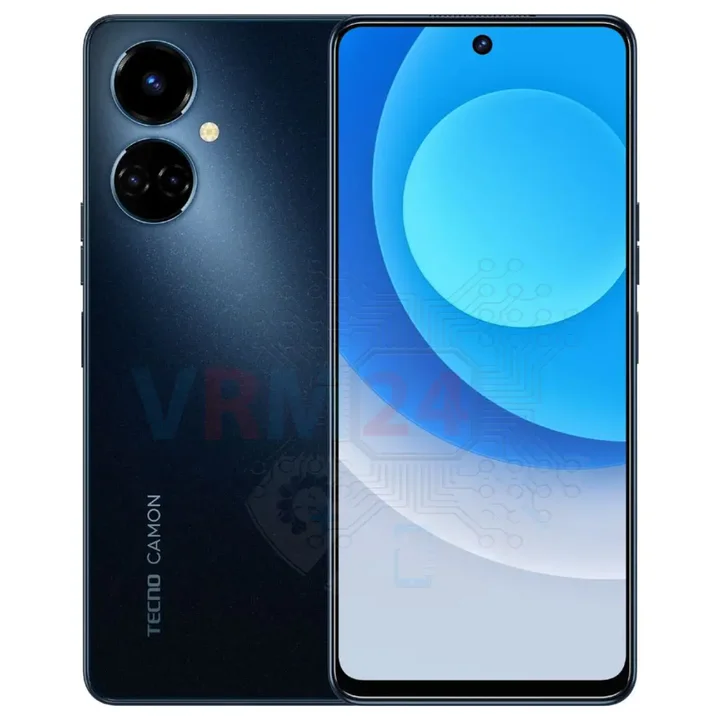

Démontage/Réparation de l'appareil mobile Tecno Camon 19 avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

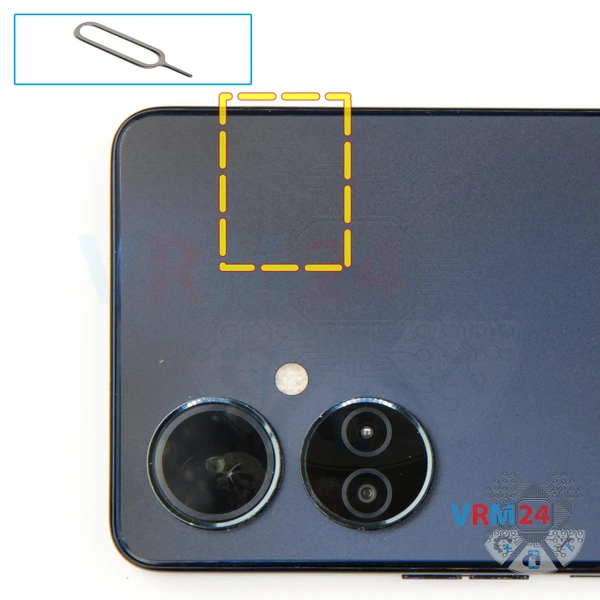

Au tout début, nous devons retirer le tiroir de carte ; pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir de carte combiné.

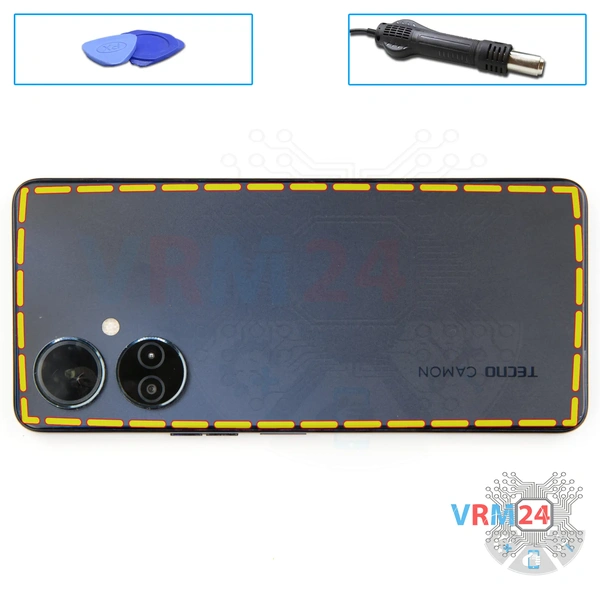

Après cela, nous devons chauffer la surface de la coque arrière à une température d'environ 65-70° C ou 160° F. Pour cela, nous utilisons un tapis chauffant ; vous pouvez utiliser un sèche-cheveux.

Pour retirer la coque arrière, nous utiliserons un film plastique. Il s'agit d'un film protecteur d'un nouvel écran ou d'un film de papeterie. Insérez-le dans l'espace entre la coque intermédiaire et la coque arrière et faites-le glisser sur la longueur de la coque arrière pour la détacher.

Nous avons une coque arrière qui est séparée du cache des caméras, donc la coque arrière est collée autour du cache des caméras. Nous n'avons pas à nous soucier des lentilles, mais l'adhésif est fort dans cette zone.

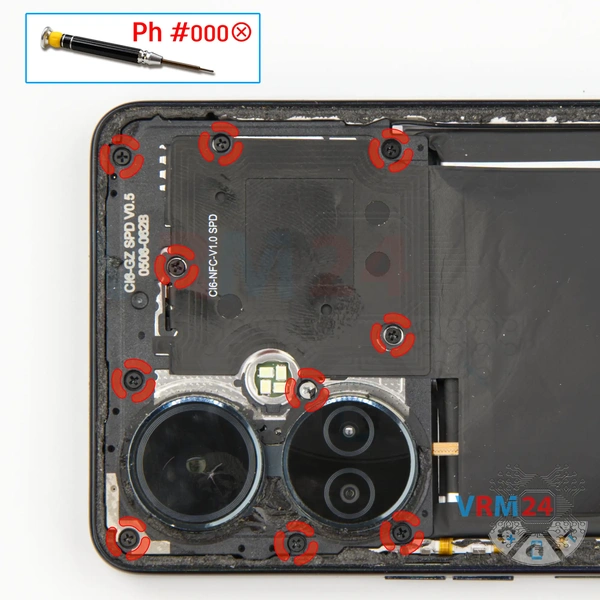

Et nous passons au dévissage des vis du haut.

Nous utilisons un tournevis 1.5mm Phillips ou #000 pour retirer les dix vis.

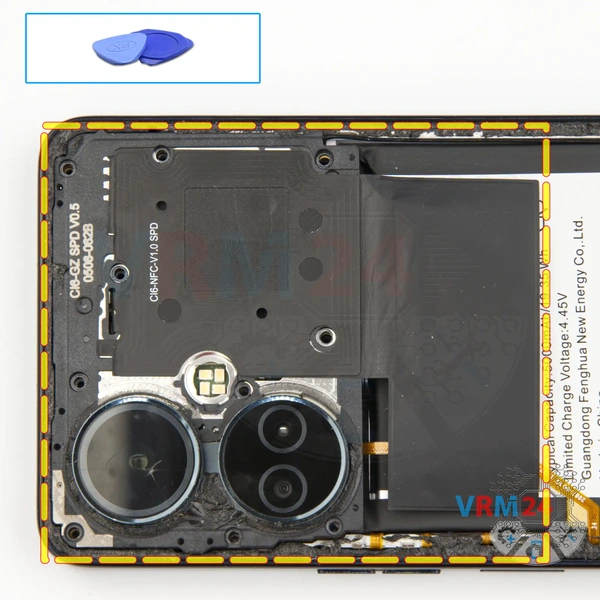

Cela nous permettra de détacher le cache et d'accéder au connecteur de la batterie que nous devrons débrancher.

Et avec un outil non métallique, nous devons détacher le cache qui masque la carte mère. Le cache, d'ailleurs, protège aussi les caméras.

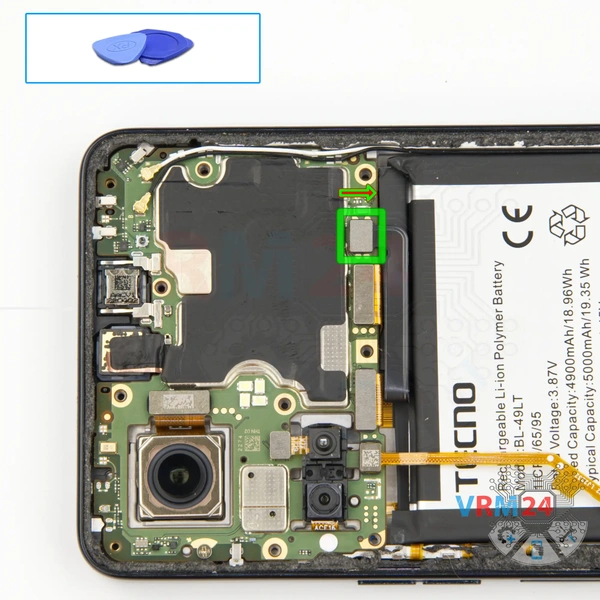

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Tecno Camon 19 possède une batterie BL-49LT d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

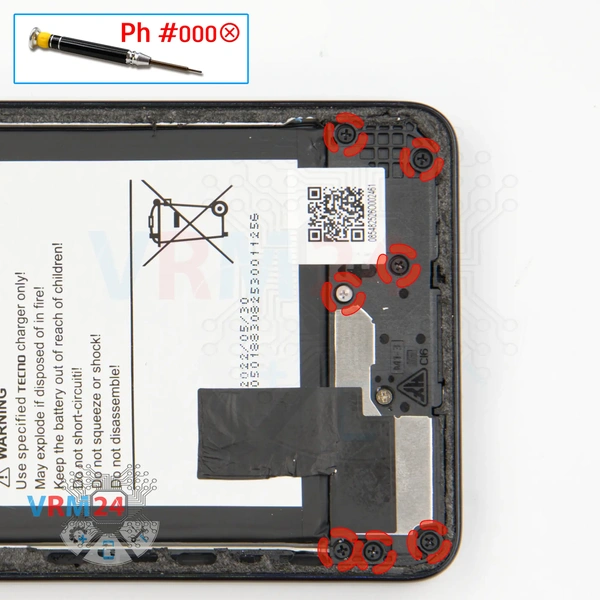

Et nous passons au dévissage des sept vis noires du bas. Le tournevis est le même 1.5mm Phillips.

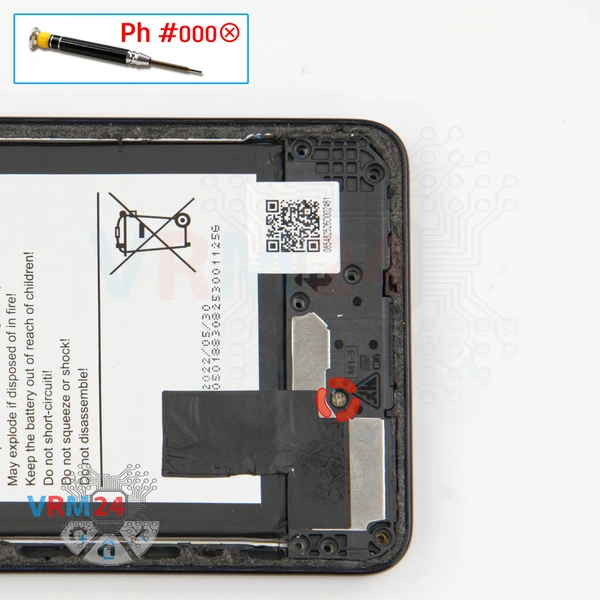

Avec un tournevis Philips 1.5 mm ou #000, nous dévissons une vis argentée. Cette vis est manifestement différente, nous recommandons donc de placer toutes les vis sur une surface dédiée dans un ordre facile à mémoriser pour le remontage.

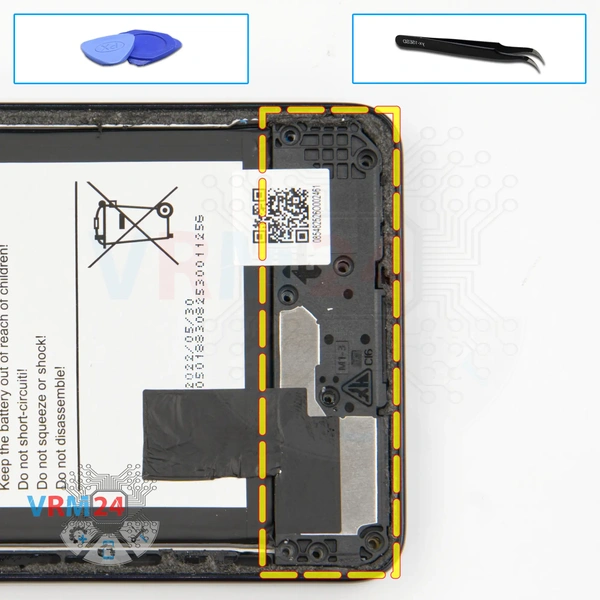

Et nous pouvons détacher le cache avec le haut-parleur.

Nous trouvons un endroit approprié et pratique où nous pouvons accrocher le cache et le soulever délicatement en le faisant basculer, car il est légèrement collé sur le bord.

Sur le cache, nous avons aussi une petite carte pour les antennes.

Nous pouvons débrancher le connecteur du câble inter-cartes et les deux connecteurs des deux câbles coaxiaux. Et nous libérons le deuxième câble des clips sur la sous-carte.

Nous devons dévisser une vis maintenant la sous-carte. Le tournevis est le même 1.5mm #000 Phillips.

⚠️ Cette vis est manifestement différente des précédentes.

Nous pouvons détacher la carte fille en accrochant délicatement le bord au bon endroit et en la retirant.

La carte fille est légèrement encastrée dans le cadre de l'écran.

Sur la carte fille se trouvent le port de charge, le microphone, le port casque et d'autres éléments au dos.

Et le moteur de vibration reste dans le cadre de l'écran.

Ensuite, nous débranchons le connecteur du câble inter-cartes et le connecteur vers l'écran.

Nous débranchons le connecteur, très probablement du capteur d'empreintes digitales.

Puis nous débranchons les connecteurs des deux câbles coaxiaux et libérons les câbles eux-mêmes des clips sur la carte mère.

Et nous pouvons détacher les caméras arrière.

Tenez soigneusement le corps pour que la caméra ne s'échappe pas, en même temps il est important de ne pas toucher les lentilles, débranchez le connecteur et retirez la caméra.

Au fait, la petite caméra est légèrement collée au cadre noir.

Nous dévissons une vis fixant la carte mère.

Le tournevis est le même 1.5mm Phillips #000.

Et nous avons aussi une vis différente des précédentes.

Nous pouvons détacher la carte mère. Trouvez l'endroit approprié et pratique pour accrocher la carte mère.

Et retirez la carte de circuit imprimé et retournez-la.

⚠️ Ne pliez pas la carte de circuit imprimé lors du retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles à l'intérieur.

Ensuite, nous débranchons le connecteur de la caméra avant et décollons le revêtement en cuivre de dissipation thermique.

Et nous débranchons le dernier connecteur de la caméra arrière et nous devons faire passer le connecteur de la caméra arrière à travers le trou de la carte mère pour retirer la caméra.

Faites passer soigneusement le connecteur pour ne pas endommager le câble.

Au fait, la caméra arrière est légèrement collée à la carte mère.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie, le moteur de vibration, les boutons latéraux, les câbles coaxiaux.
