Démontage/Réparation de l'appareil mobile Tecno Spark Go 2024 avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Au tout début, nous devons retirer le tiroir de carte.

Pour cela, nous prenons un outil spécial, l'insérons dans un trou spécial et poussons le tiroir combiné pour cartes SIM et mémoire.

Ensuite, nous devons chauffer la surface de la coque arrière à une température d'environ 65-70° C ou 160° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière.

Pour détacher la coque arrière, nous utiliserons un film plastique, il peut s'agir d'un film protecteur d'un nouvel écran ou d'un film plastique d'une papeterie. Nous l'insérons dans l'ouverture entre la coque intermédiaire et la coque arrière et faisons glisser le film le long du bord en coupant la couche adhésive.

⚠️ Veuillez noter que la coque arrière est également collée dans la zone des caméras.

⚠️ Et nous devons toujours être prudents dans la zone des boutons latéraux et du capteur d'empreintes digitales, car dans cette zone peuvent se trouver des câbles et ils peuvent être endommagés.

Nous passons au dévissage des neuf vis argentées, nous utilisons un tournevis Phillips 1.5mm ou #000.

Si les vis ne sortent pas bien, nous pouvons également utiliser un magnétiseur. Si les vis se coincent, nous pouvons utiliser une pince à épiler.

Les vis sont de couleur et de longueur différentes, nous vous recommandons donc de les photographier d'abord, puis de placer les vis sur une surface spéciale dans un ordre facile à mémoriser, afin de ne rien confondre lors du remontage.

Nous utilisons un tournevis Phillips 1.5mm ou #000 pour dévisser une vis noire.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les huit vis noires en bas.

Et nous passons au détachement de la coque intermédiaire, nous utilisons un film plastique. Nous faisons glisser le film dans l'interstice près du trou du tiroir de carte et détachons soigneusement quelques clips. Ensuite, nous pouvons utiliser un outil plus épais.

⚠️ Nous devons, comme toujours, être prudents dans la zone des boutons latéraux et du capteur d'empreintes digitales car ils sont physiquement situés là.

⚠️ Et bien sûr, faites attention au fait que la coque tient fermement sur les coins.

Et nous ouvrons soigneusement la coque intermédiaire et la retournons pour ne pas endommager le câble du capteur d'empreintes digitales.

Ensuite, nous débranchons le connecteur du capteur d'empreintes digitales avec un outil non métallique et retirons la coque intermédiaire.

La coque possède les pads de contact pour les antennes et le capteur d'empreintes digitales.

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Tecno Spark Go 2024 possède une batterie BL-49NT d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Nous débranchons le connecteur du câble inter-cartes sur la sous-carte.

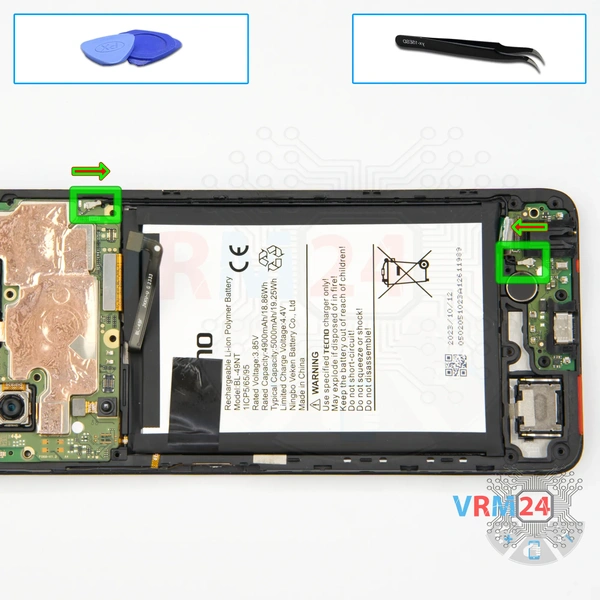

Nous débranchons les connecteurs sur les deux cartes et retirons le câble coaxial.

Ensuite, nous devons trouver le bon endroit où nous pouvons crocheter pour soulever et détacher la sous-carte.

La sous-carte est légèrement enfoncée et, de plus, elle est insérée dans deux protubérances de vis.

Sur la sous-carte se trouvent - le port de charge, le microphone, le port jack casque et d'autres éléments à l'intérieur.

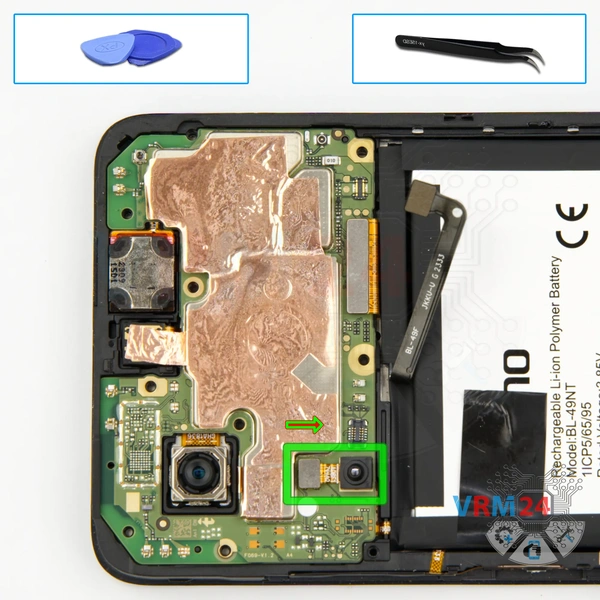

Nous pouvons également détacher la petite caméra arrière. Nous débranchons le connecteur et soulevons doucement la caméra par la base, du côté du câble, pour la décoller.

Nous débranchons le connecteur du câble d'écran sur la carte mère.

D'abord, nous devons décoller la feuille de cuivre dissipant la chaleur sur la caméra frontale.

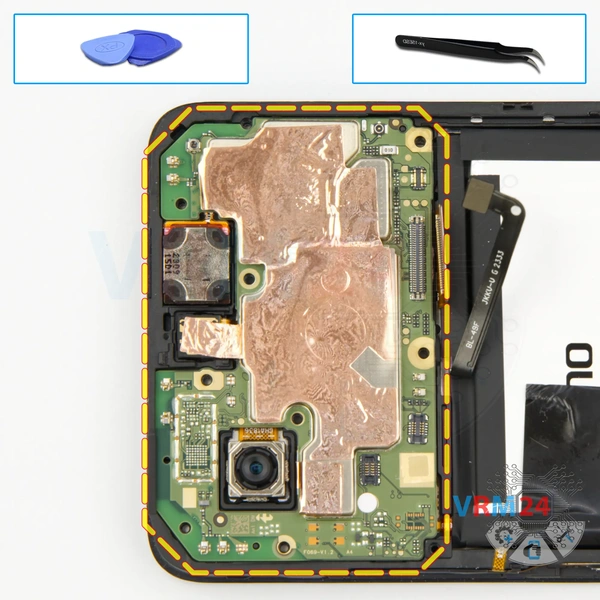

Et après cela, nous passons au détachement de la carte mère. Trouvez le bon endroit où nous pouvons crocheter et soulever la carte mère. Nous n'avons pas besoin de forcer, nous devons juste trouver le bon endroit.

⚠️ Veuillez noter que la carte de circuit imprimé peut être maintenue en place par la pâte thermique.

Et nous sortons la carte de circuit imprimé et la retournons.

Nous devons débrancher les connecteurs et retirer les caméras principale et frontale. Vous devez être vraiment prudent pour ne pas mettre de pâte thermique sur les lentilles.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le haut-parleur, la batterie et le moteur de vibration.
