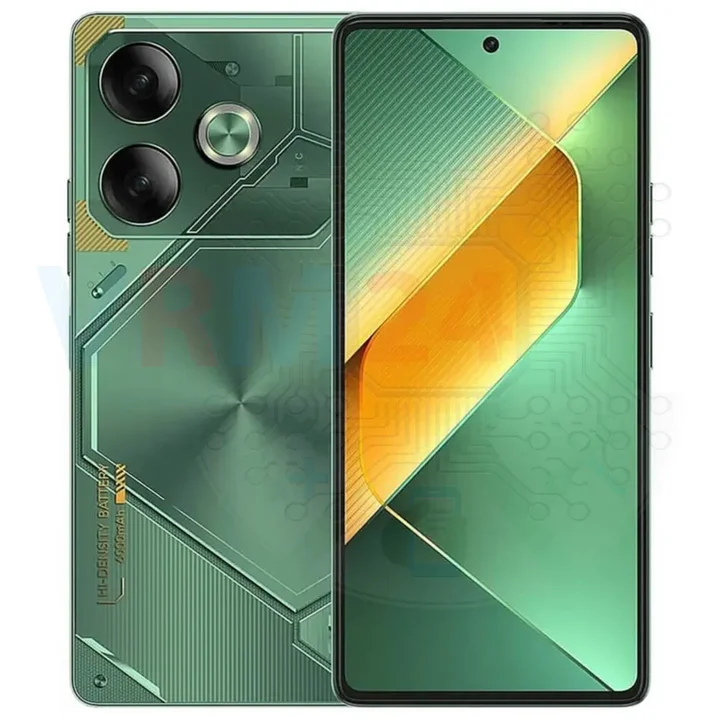

Démontage/Réparation de l'appareil mobile Tecno Pova 6 (Tecno Pova 6 l17) avec la description de chaque étape et l'ensemble d'outils requis.

Bonjour à tous, aujourd'hui nous’allons démonter le Tecno POVA 6.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte.

Pour cela, nous utilisons un outil d'éjection spécial, l'insérons dans le trou et poussons soigneusement le tiroir de carte vers l'extérieur.

 ⚠️ Si le tiroir ne’sort pas facilement, nous pouvons utiliser en plus une pince à épiler.

Ensuite, nous devons chauffer la surface de la coque arrière à une température d'environ 70 degrés Celsius, ou environ 160 degrés Fahrenheit.

Pour cela, nous utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons passer au retrait de la coque arrière.

Pour cela, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser soigneusement le long du bord, en coupant la couche d'adhésif.

Comme toujours, nous devons être prudents autour de la zone de la caméra pour ne’pas toucher accidentellement les objectifs.

De plus, nous ne’devons pas insérer le film trop profondément, car nous ne’savons pas exactement ce qui se trouve sous la coque arrière.

Après cela, nous devons couvrir les objectifs de la caméra. Pour cela, nous utilisons un film protecteur spécial.

Veuillez noter que nous appliquons le film non pas sur les objectifs eux-mêmes, mais sur le rebord autour d'eux.

Faites également attention à l'apparence des bandes de rétroéclairage LED sur ce modèle. Nous devons être prudents, car des vis se trouvent en dessous.

Ensuite, nous passons au retrait des vis. Pour cela, nous utilisons un tournevis cruciforme 1.5 mm, ou un Philips #000.

Retirez soigneusement les vis et placez-les sur une surface dédiée dans un ordre précis. Très souvent, les vis ne se vissent pas bien si elles sont installées dans les mauvais trous.

Si les vis ne sortent pas facilement et se bloquent, nous pouvons en plus utiliser une pince à épiler.’

Ensuite, nous passons au retrait des vis de la partie inférieure.

Notez que certaines vis sont différentes, il’est donc très important de mémoriser leur emplacement correct.

Une fois les vis retirées, nous procédons au déclipsage du châssis intermédiaire.

Pour cela, nous utilisons un film plastique fin, l'insérons dans l'espace entre le châssis intermédiaire et le cadre de l'écran près de l'ouverture du tiroir de carte, le faisons glisser soigneusement le long du bord, libérons plusieurs clips, puis passons à un outil plus épais.

Comme toujours, la coque arrière est fermement maintenue sur les bords. Et, comme toujours, nous devons être prudents autour des boutons latéraux et le long du bord de l'écran pour ne pas l’endommager accidentellement.

Nous faisons donc soigneusement le tour du bord. Il’n'y a pas besoin de se presser—ne’forcez pas, afin de ne pas endommager l'écran.

Nous devons aussi garder à l'esprit que lorsque nous retirons le châssis intermédiaire, la nappe du rétroéclairage ou du flash est positionnée de telle sorte que si nous soulevons brusquement la coque, nous pouvons déchirer cette nappe.

Il’est préférable de débrancher d'abord le connecteur et de retirer la nappe du flash.

Nous déconnectons la petite caméra arrière.

Et nous déconnectons le support qui maintient le connecteur sur lequel reposait la caméra arrière.

Maintenant, nous pouvons déconnecter les deux connecteurs de batterie.

ℹ️ Le modèle Tecno Pova 6 l17 utilise une batterie rechargeable BL-58FT d'une capacité de 6000 mAh.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez la petite vis argentée qui fixe le haut-parleur.

Et bien sûr, il’est préférable de retirer la coque avec le haut-parleur.

Soulevez-la soigneusement au bon endroit et détachez la coque.

Et nous pouvons déconnecter les connecteurs.

Nous déconnectons le connecteur du capteur d'empreintes digitales, le connecteur du câble coaxial, le connecteur du câble flexible d'interconnexion.

Nous pouvons maintenant retirer la carte fille.

Là encore, faites-le doucement levier par le bord, soulevez-le et retirez-le.

Sur la carte fille, nous avons le port de charge, le microphone, la prise casque et d'autres composants au verso.

Dans le cadre d'affichage, le capteur d'empreintes digitales et le moteur de vibration restent.

Nous déconnectons la grande caméra arrière et la mettons de côté.

Sur la carte mère, nous déconnectons le connecteur du câble coaxial et libérons le câble lui-même des clips qui le maintiennent.

Après cela, nous pouvons déconnecter le connecteur du câble flexible d'interconnexion et le connecteur du câble flexible d'affichage.

Traditionnellement pour les appareils Tecno, le film de dissipation thermique est collé à la caméra frontale, et la caméra frontale est déconnectée après avoir retiré la carte mère du côté opposé.

Il’est préférable de décoller le film de dissipation thermique pour qu'il’ne gêne pas.

Et maintenant, nous pouvons retirer la carte mère.

Au dos, la carte mère peut être maintenue en place par de la pâte thermique, alors faites soigneusement levier au bon endroit, soulevez-la et retirez-la.

Ensuite, nous retournons la carte mère, débranchons le connecteur et retirons la caméra frontale.

Il serait judicieux de couvrir l'objectif de la caméra frontale avec un film protecteur pour que des débris ne s’y déposent pas.

Enfin, nous passons au retrait de la batterie.

Nous avons une couche protectrice transparente à replier, et une languette de traction verte à tirer vers le haut pour retirer la batterie.

Donc, nous replions la couche transparente autant que possible pour qu'elle’ne retienne pas la batterie, et tirons la languette vers le haut.

Sous la batterie se trouvent le câble flexible d'interconnexion et le câble flexible d'affichage.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le moteur de vibration, les boutons latéraux et les câbles.
