Démontage/Réparation de l'appareil mobile UMi Rome X (Yumi Rom X) avec la description de chaque étape et l'ensemble d'outils requis.

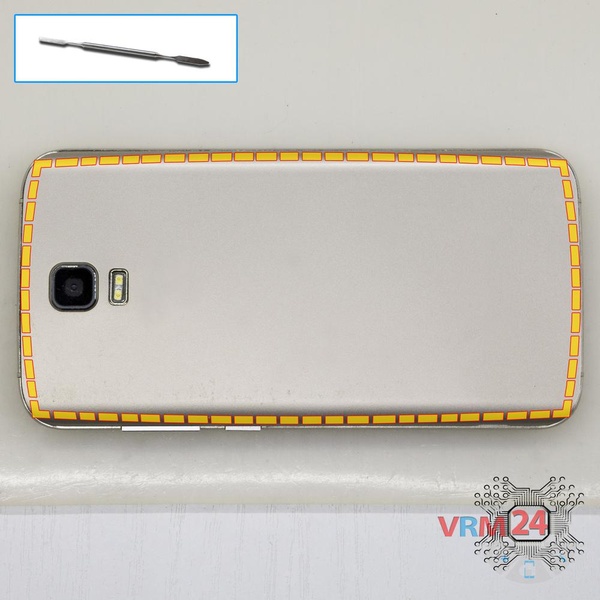

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

ℹ️ Le modèle UMi Rome X possède une batterie d'une capacité de 2500 mAh (aussi appelée batterie rechargeable).

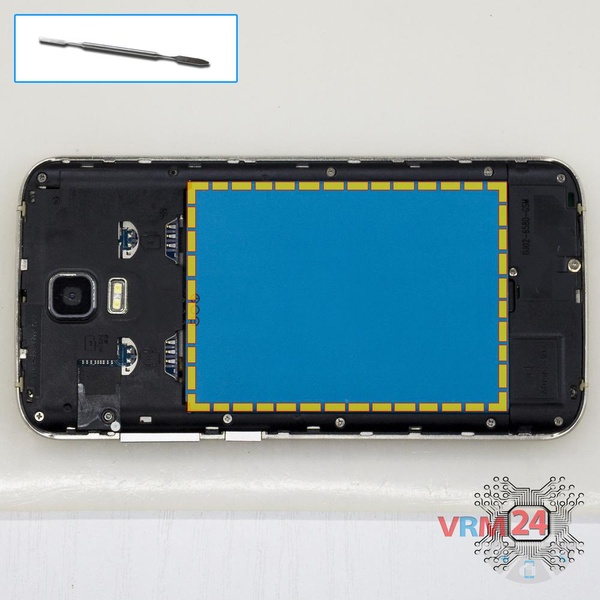

Il y a une indentation à l'extrémité de la batterie sur la coque arrière. Accrochez la batterie à ce point, soulevez-la et retirez la batterie.

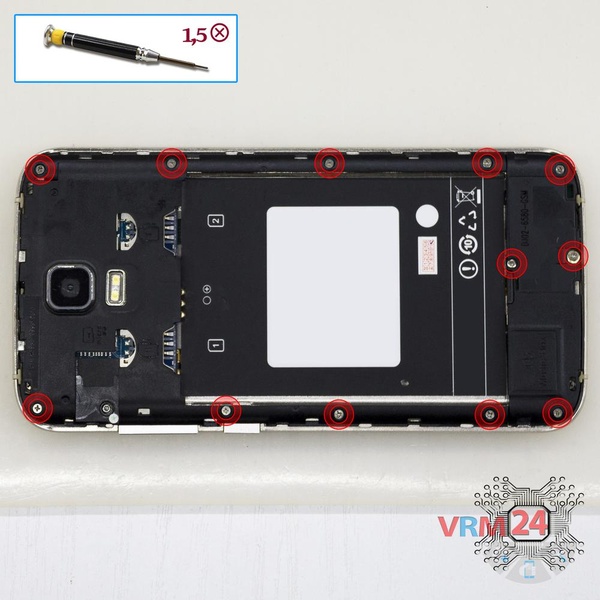

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les douze vis.

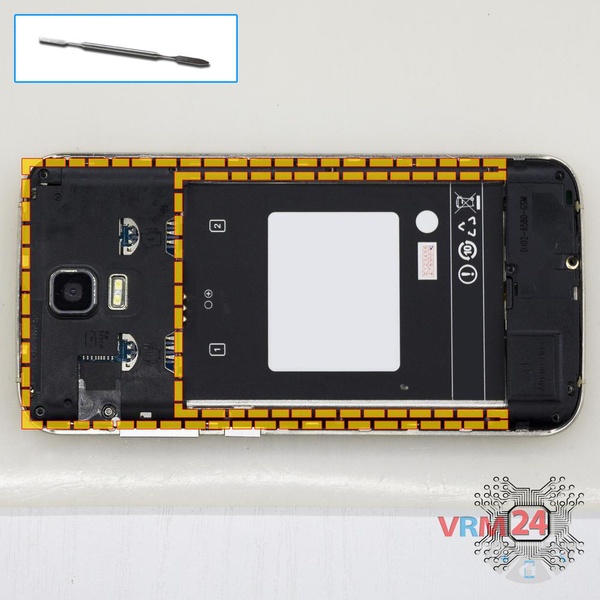

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

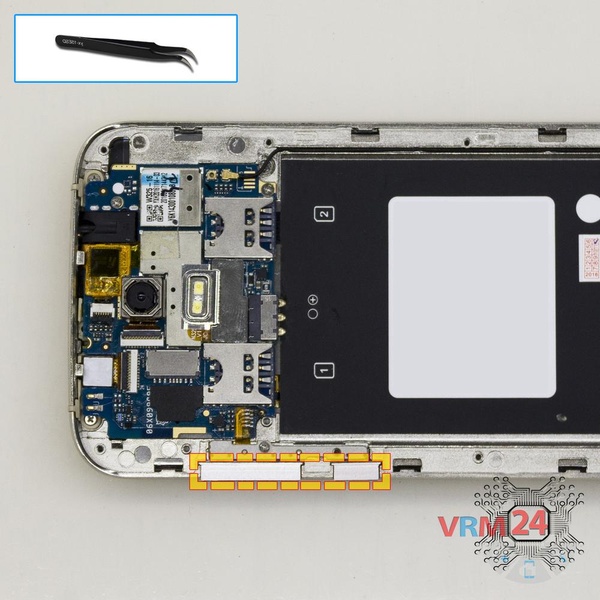

Retirez délicatement les touches des boutons latéraux.

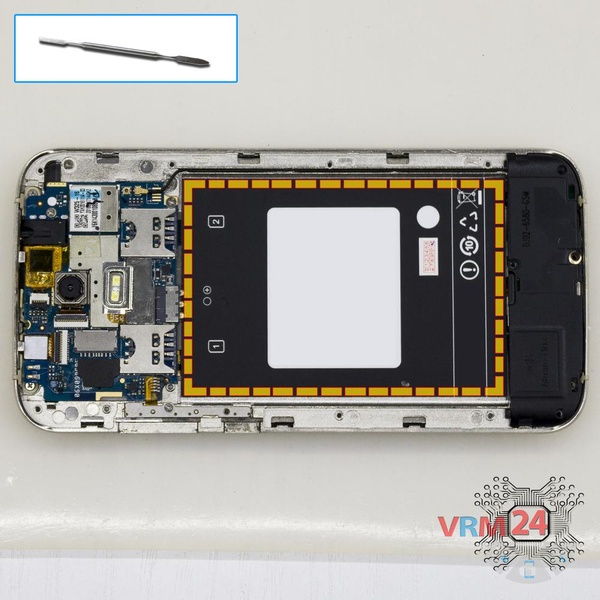

Décollez délicatement l'étiquette de protection.

⚠️ Soyez prudent ! Sous l'étiquette se trouvent des câbles plats.

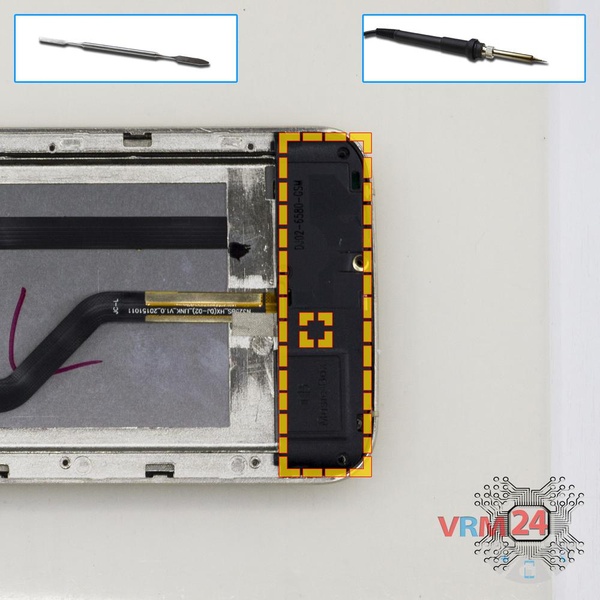

Faites levier sur le bord et retournez la coque avec un haut-parleur. Ensuite, dessoudez les fils du haut-parleur et retirez la coque.

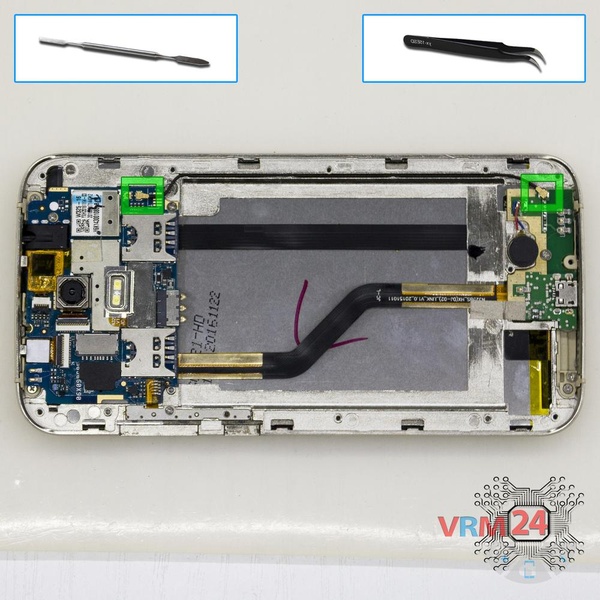

Déconnectez les connecteurs et retirez le câble coaxial.

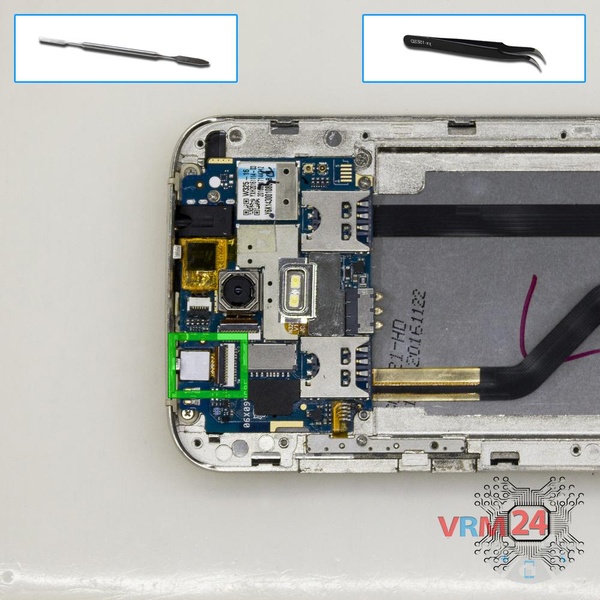

Faites levier sur le connecteur de la carte mère et retirez la caméra avant (selfie).

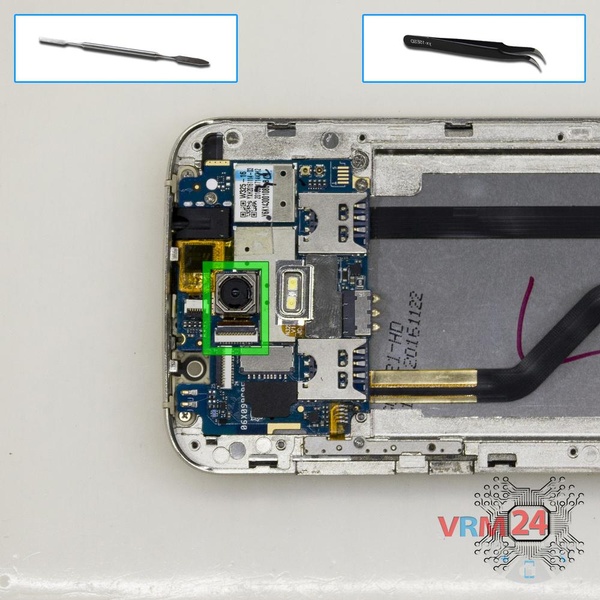

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

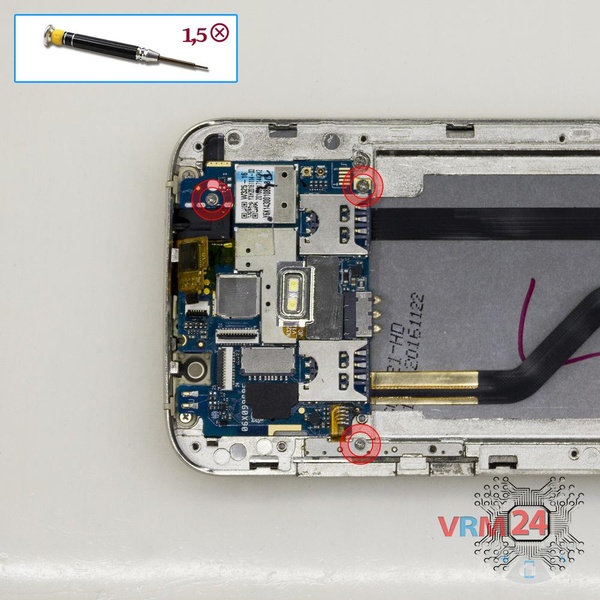

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les trois vis fixant la carte mère.

Faites levier sur les connecteurs du câble de l'écran tactile, du câble d'affichage, du câble inter-cartes.

⚠️ Attention ! Deux connecteurs de câble sont branchés depuis l'intérieur.

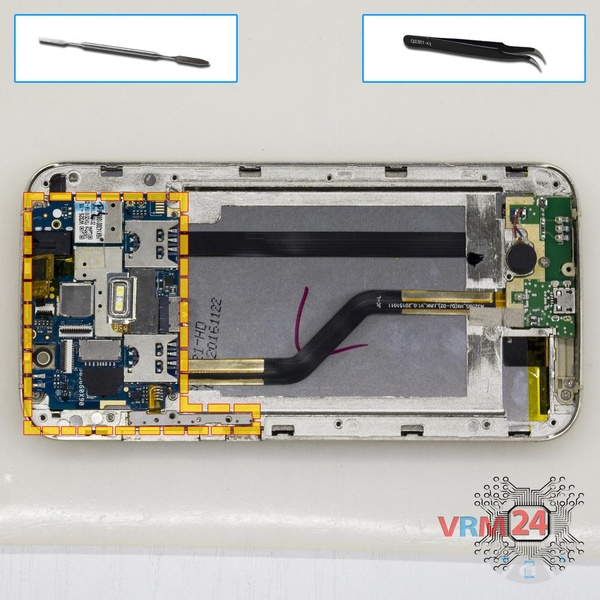

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

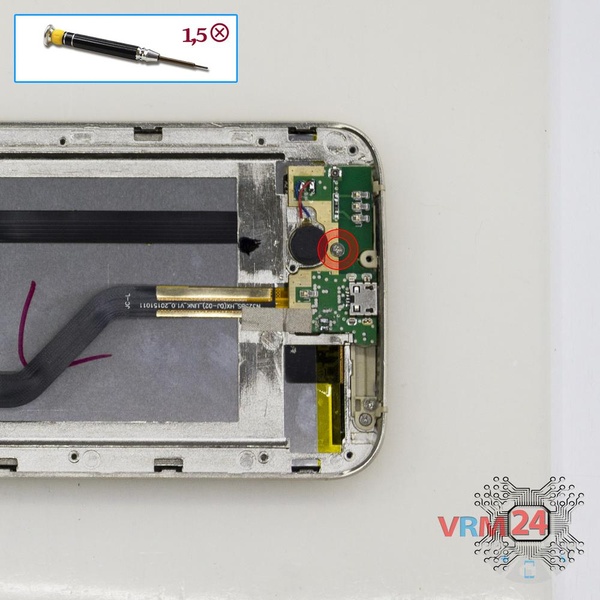

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte fille.

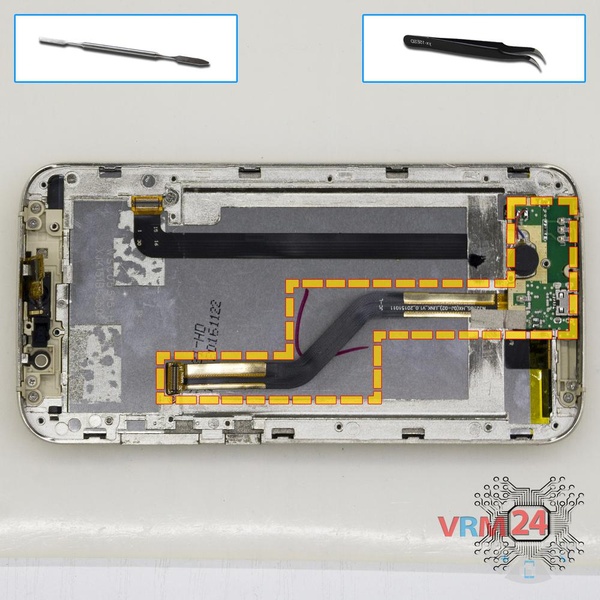

Décollez le câble inter-cartes. Décollez le moteur de vibration. Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, soyez donc prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour les antennes.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

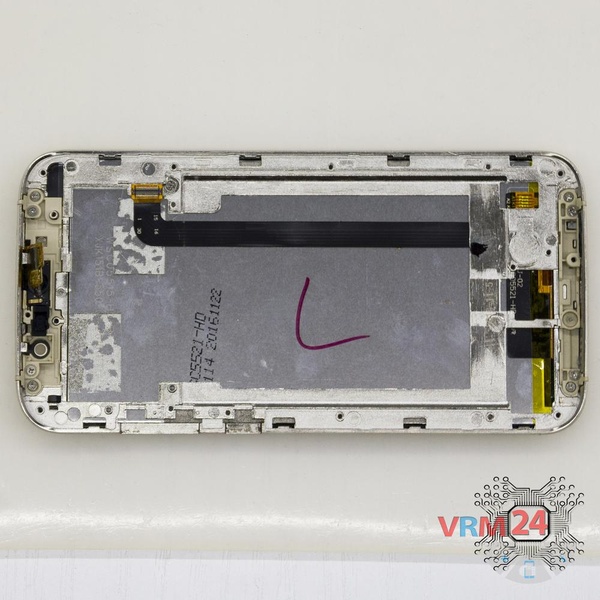

ℹ️ Dans le cadre d'affichage restait :
