Démontage/Réparation de l'appareil mobile UMI Zero (Umi Zero) avec la description de chaque étape et l'ensemble d'outils requis.

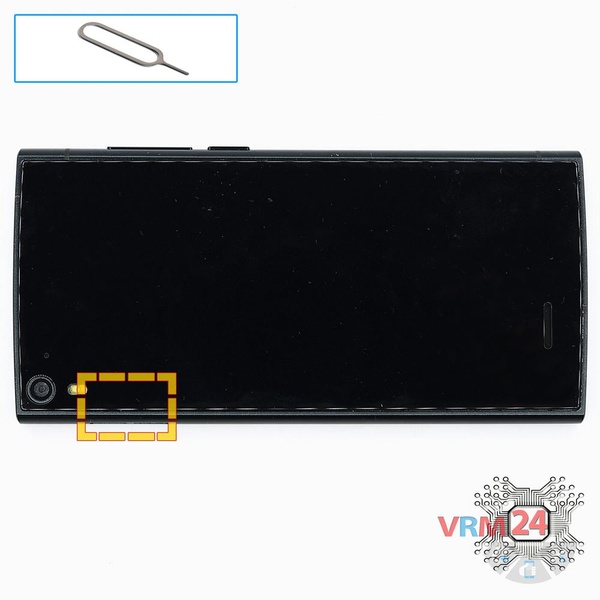

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

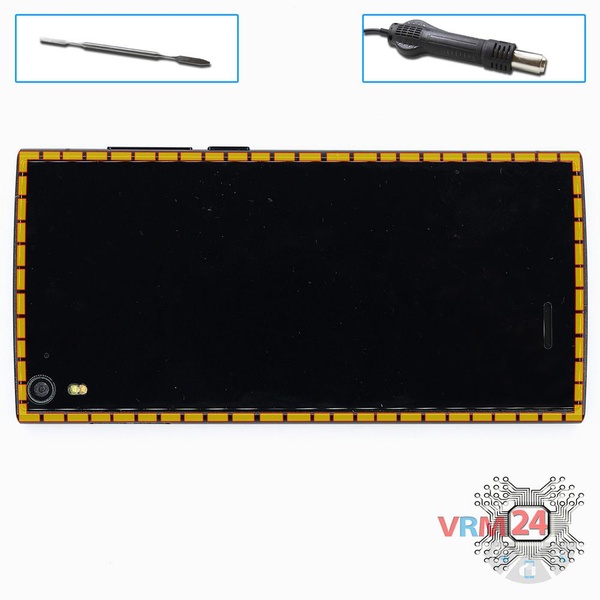

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

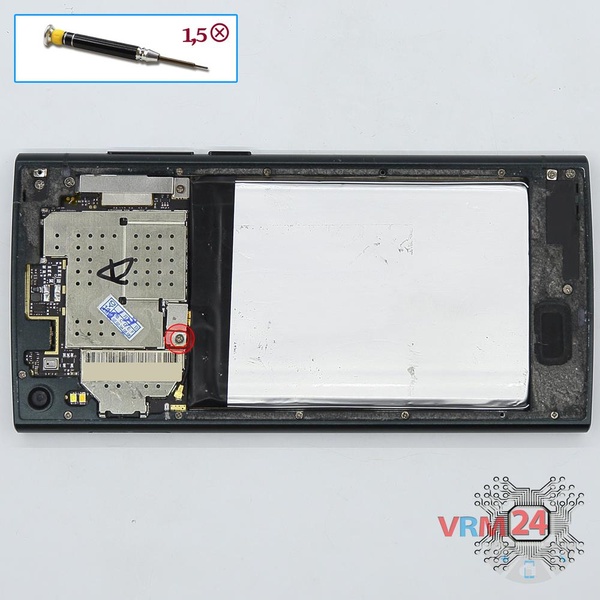

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis et retirez le support maintenant le connecteur de la batterie.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle UMI Zero a une batterie d'une capacité de 2780 mAh (aussi appelée batterie rechargeable).

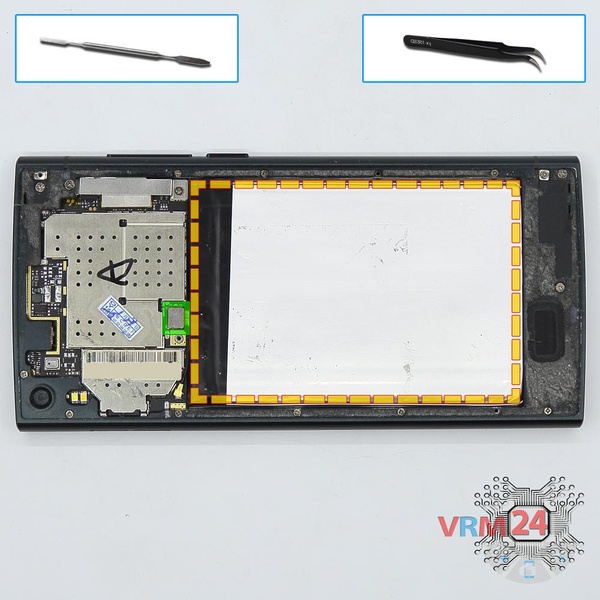

Retirez la batterie avec une extrême prudence car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous rappeler ou vérifier à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

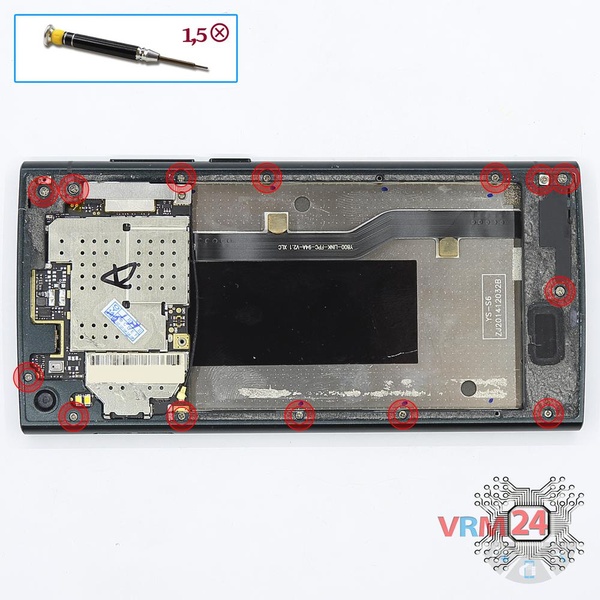

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les quatorze vis.

Les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

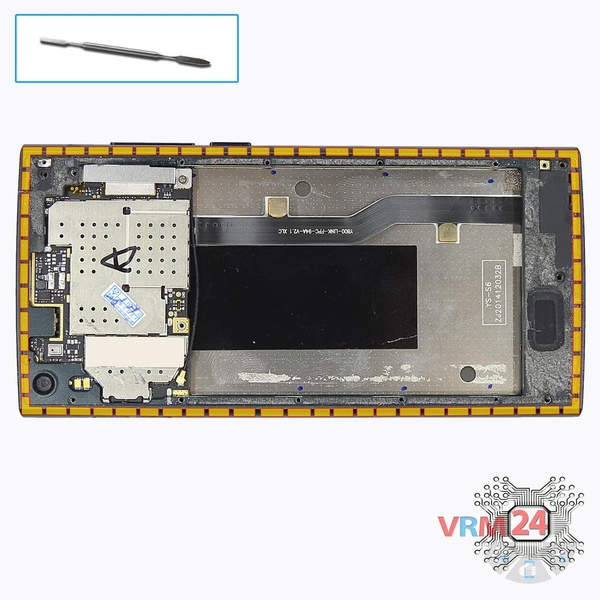

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord en détachant les clips et retirez le capot intermédiaire avec le haut-parleur et les pads et pistes d'antenne. Le capot intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever le capot par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter quoi que ce soit sur la carte de circuit imprimé.

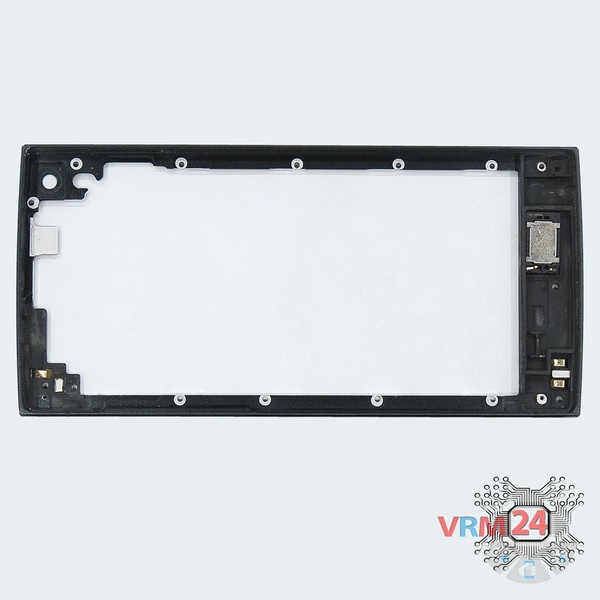

Le capot intermédiaire avec un haut-parleur.

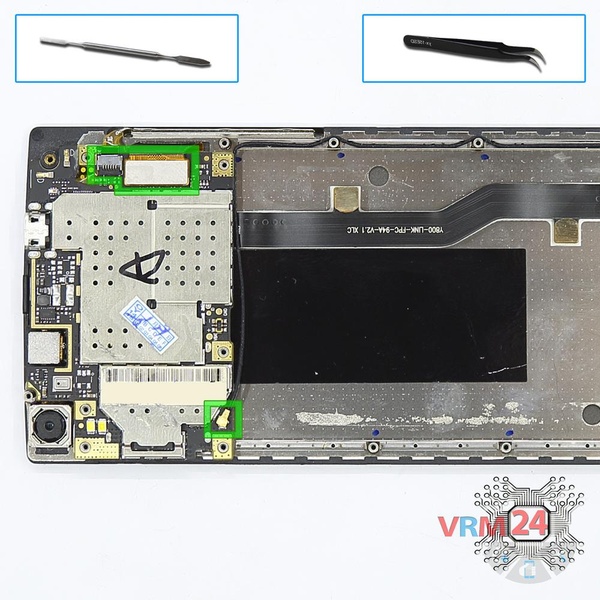

Débranchez le connecteur du câble sous l'écran, le connecteur du câble inter-cartes et le connecteur du câble coaxial.

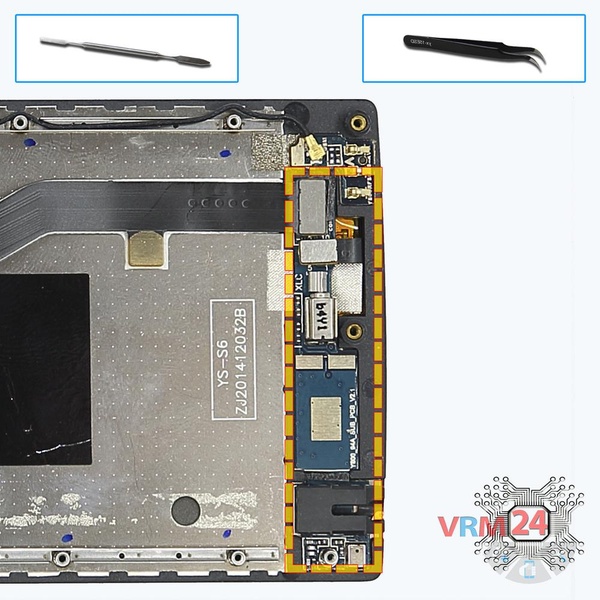

Retirez la carte fille. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, soyez donc prudent.

ℹ️ La carte fille contient un port de chargement (Micro-USB), un microphone, un moteur de vibration, une prise jack pour casque, des contacts à ressort pour le haut-parleur et une unité d'antenne.

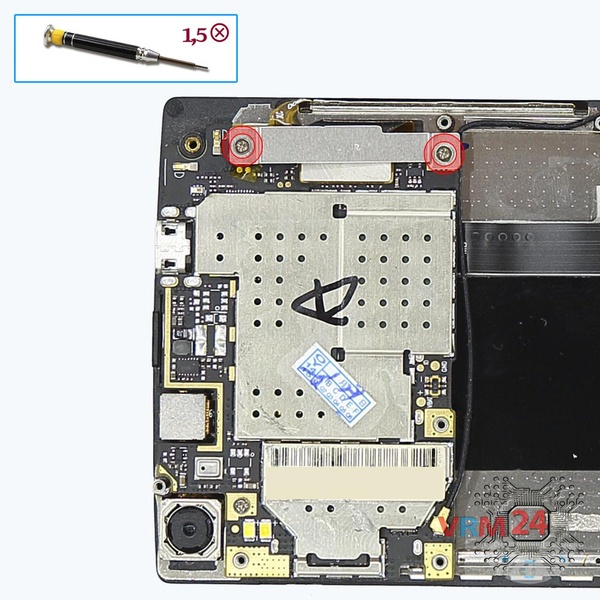

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les deux vis et retirez le support maintenant les connecteurs.

Faites levier sur les connecteurs du câble de l'écran tactile, du câble d'affichage et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

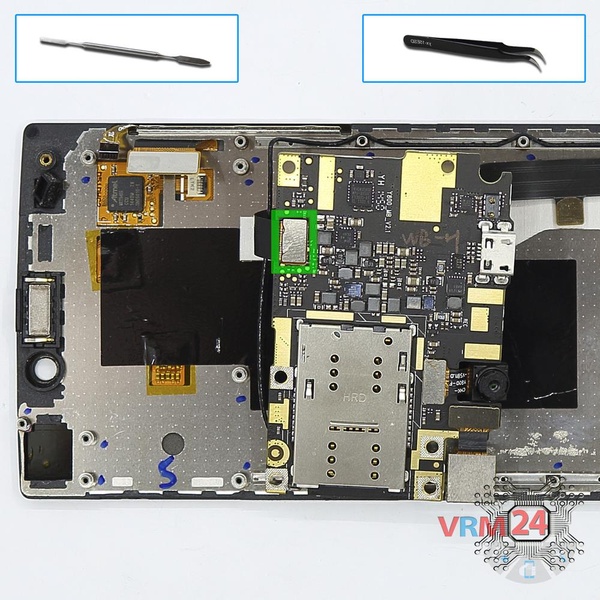

Retournez la carte mère, débranchez le connecteur du câble inter-cartes de l'intérieur et retirez la carte mère.

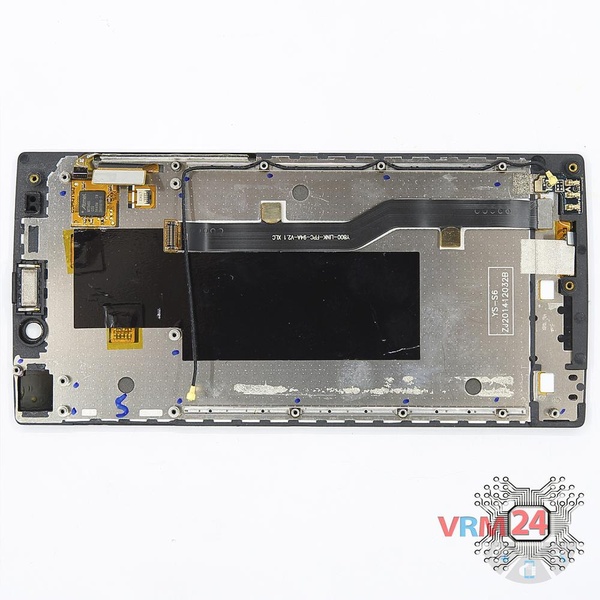

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'écoute, la petite carte.
