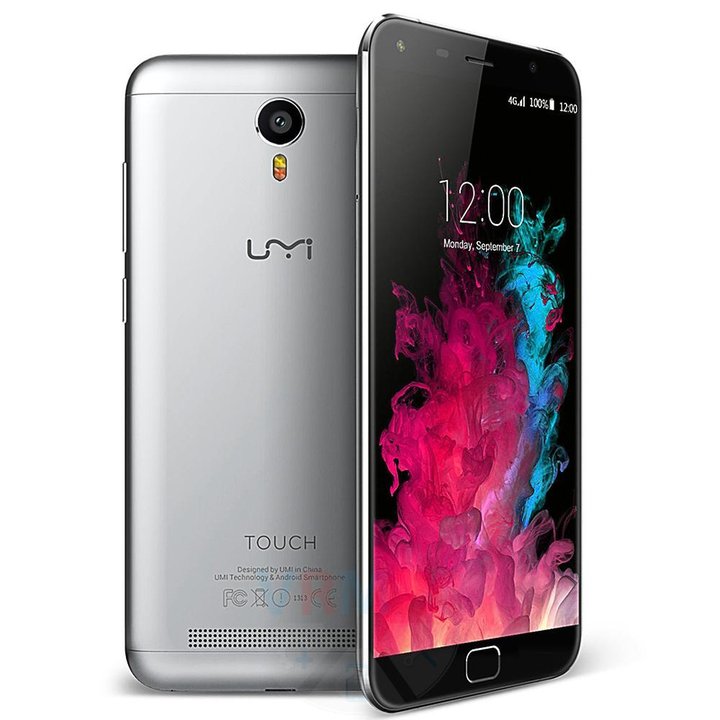

Démontage/Réparation de l'appareil mobile UMI Touch (Umi Touch) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les deux vis et retirez le support maintenant les connecteurs.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle UMI Touch a une batterie d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

Retirez la batterie avec une extrême prudence car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous rappeler ou vérifier à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les trois vis.

Faites levier sur le bord et retournez l'ensemble haut-parleur.

⚠️ Le haut-parleur est câblé à la carte de circuit imprimé, vous devez donc le retourner avec précaution.

Ensuite, nous débranchons le connecteur du câble coaxial et le connecteur du câble inter-cartes.

Faites levier en bas et soulevez le moteur de vibration et le microphone qui sont câblés à la carte fille.

Enfin, nous pouvons retirer la carte fille et le capot avec le haut-parleur.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les deux vis fixant la carte mère.

Faites levier sur les connecteurs du câble inter-cartes, du câble d'écran tactile et du câble coaxial.

⚠️ Attention ! L'un des connecteurs du câble inter-cartes est connecté à la carte mère sur la face arrière.

De plus, nous détachons les boutons latéraux.

Soulevez délicatement la carte mère pour déconnecter le connecteur d'affichage de l'intérieur.

Ensuite, nous pouvons retirer la carte mère.

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'écoute, le câble coaxial.
