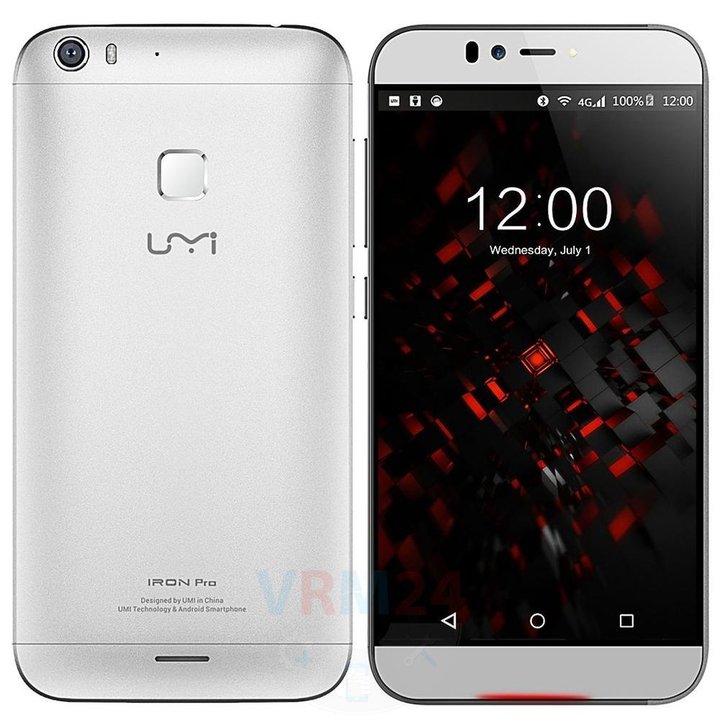

Démontage/Réparation de l'appareil mobile UMI IRON Pro (Umi Iron Pro) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les six vis sur les côtés.

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle UMI IRON Pro dispose d'une batterie d'une capacité de 3100 mAh (aussi appelée batterie rechargeable).

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les trois vis.

Faites levier sur les bords et retirez le capot avec le haut-parleur et le capot avec les pistes et les pads d'antenne.

Débranchez les connecteurs et retirez le câble coaxial.

Retirez la batterie avec un soin extrême car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous souvenir ou regarder à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte fille.

Débranchez le connecteur du câble inter-cartes. De plus, nous faisons levier sur le moteur de vibration et retirons la carte fille. Elle peut être collée au châssis ou fixée avec des fixations comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et des antennes.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Débranchez le connecteur sur la carte mère et retirez le capteur d'empreintes digitales.

Faites levier sur les connecteurs du câble des boutons latéraux, du câble d'affichage, du câble inter-cartes, du câble de l'écran tactile.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les trois vis.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Faites levier en bas et retirez le haut-parleur d'écoute.

⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.

Décollez le câble inter-cartes et retirez-le.

ℹ️ Dans le cadre d'affichage restait :
