Démontage/Réparation de l'appareil mobile VERTEX Impress Ra (Vertex Impress Ra) avec la description de chaque étape et l'ensemble d'outils requis.

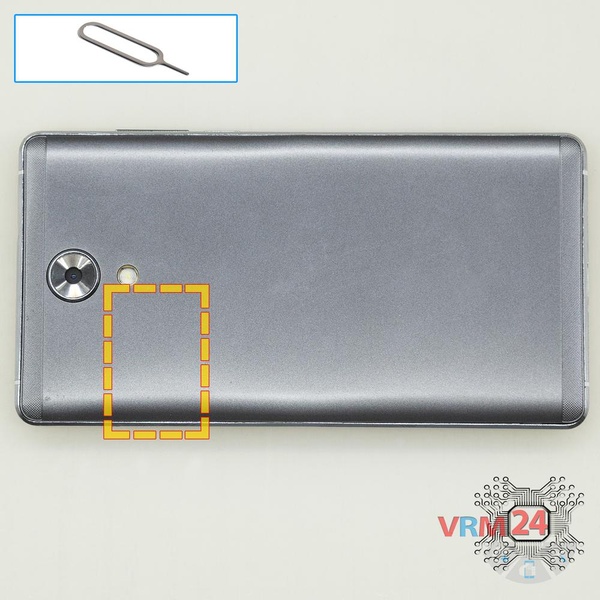

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

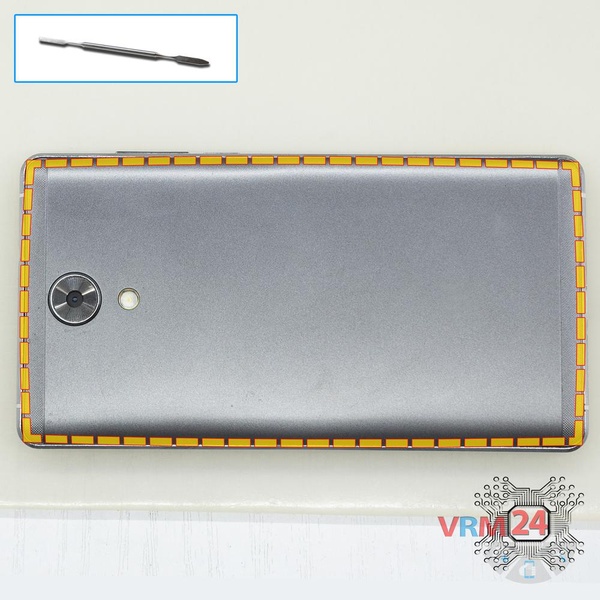

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

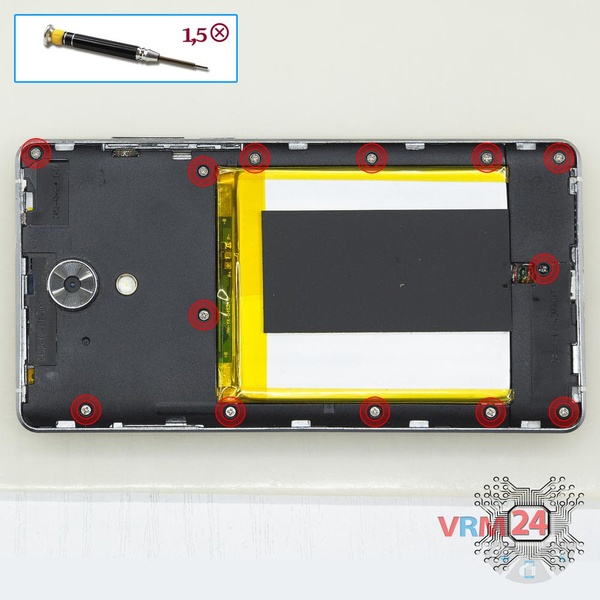

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les treize vis.

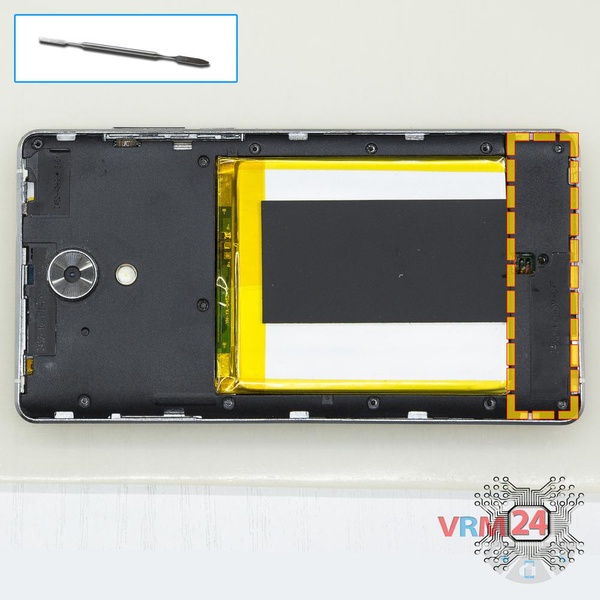

Faites levier sur le bord et retournez le haut-parleur. ⚠️ Attention ! Le haut-parleur est soudé à la carte fille avec des fils.

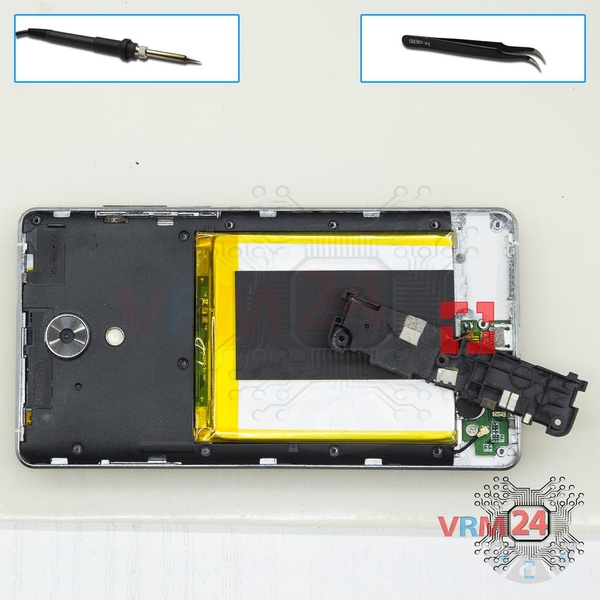

Dessoudez les deux fils et retirez le cache avec un haut-parleur.

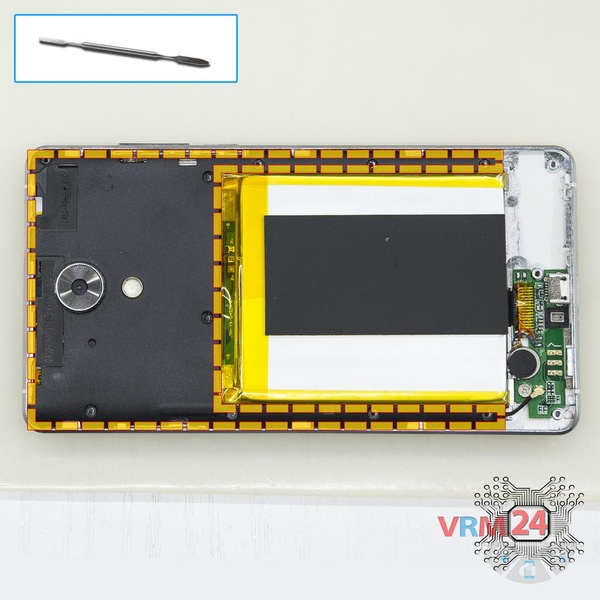

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque arrière.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle VERTEX Impress Ra a une batterie d'une capacité de 2800 mAh (aussi appelée batterie rechargeable).

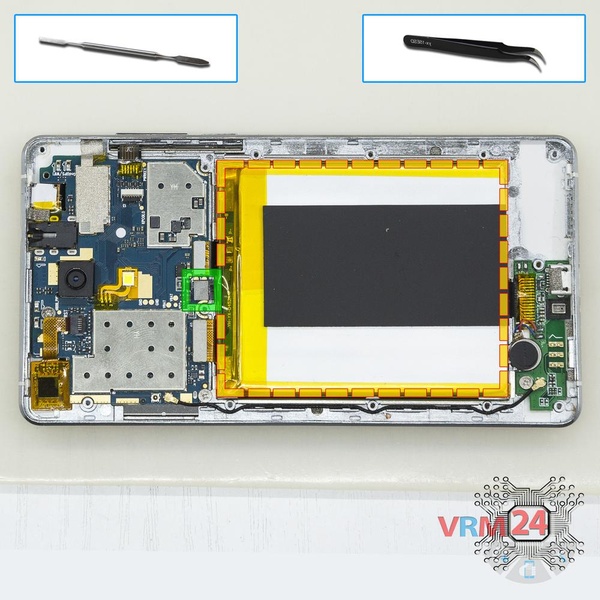

Retirez la batterie avec une extrême prudence car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous rappeler ou vérifier à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

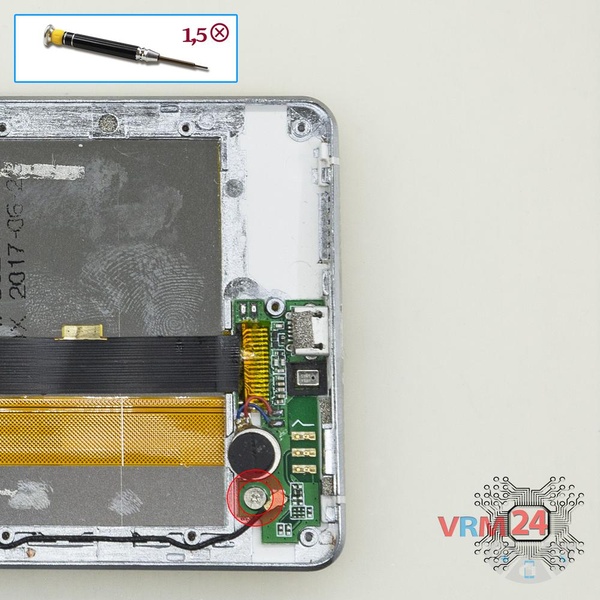

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte fille.

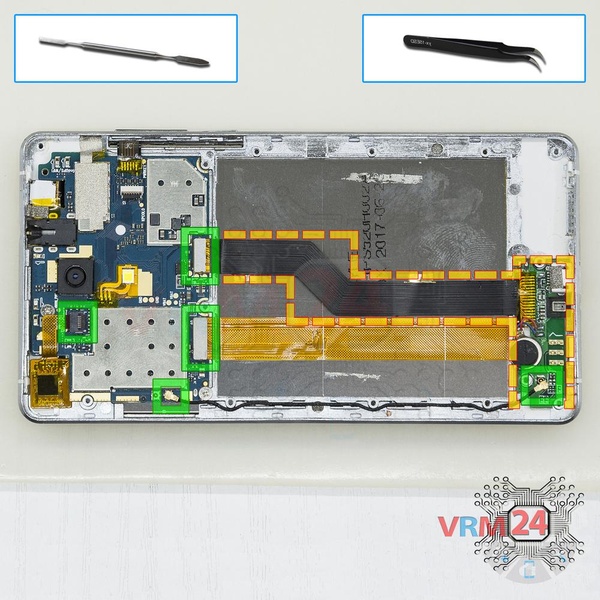

Faites levier sur les connecteurs de la nappe de l'écran tactile, de la nappe d'affichage, de la nappe inter-cartes et du câble coaxial.

De plus, nous décollons la nappe et retirons la carte fille.

⚠️ Attention ! Nous devons également détacher le vibreur car il est câblé à la carte fille.

Le moteur de vibration est un peu collé avec de l'adhésif.

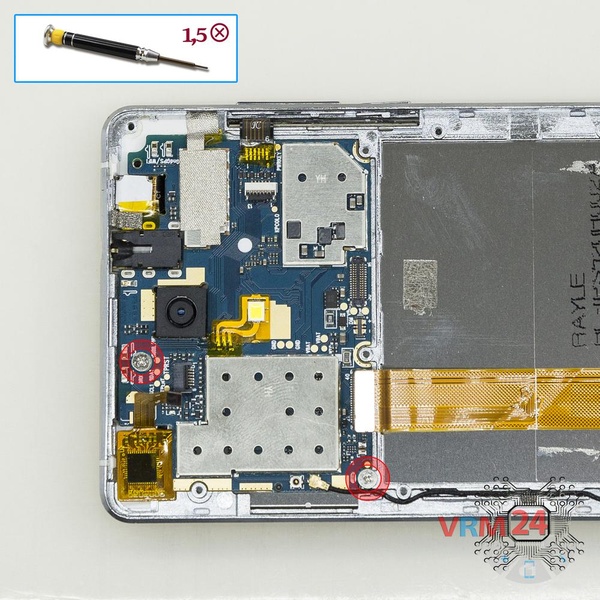

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les deux vis fixant la carte mère.

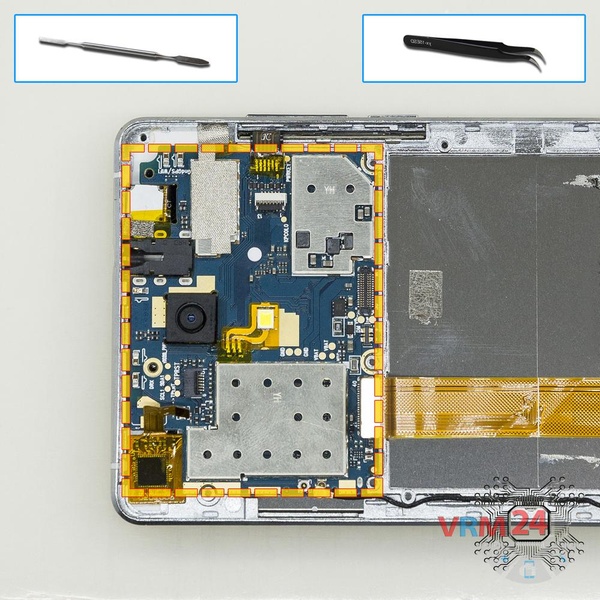

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

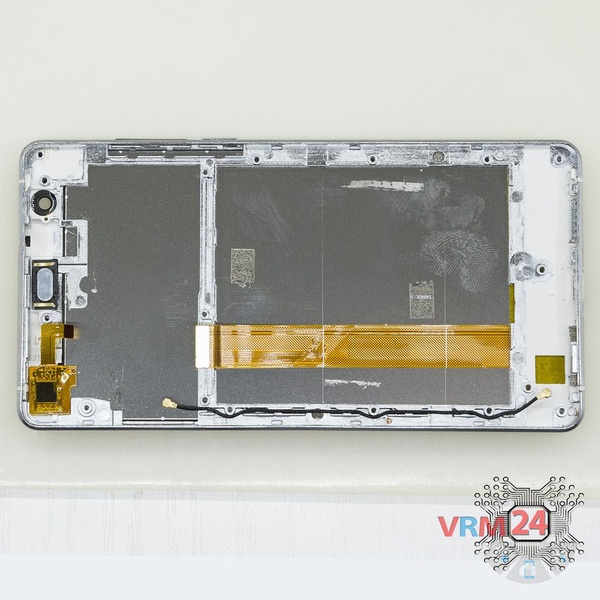

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'écoute, le câble coaxial.
