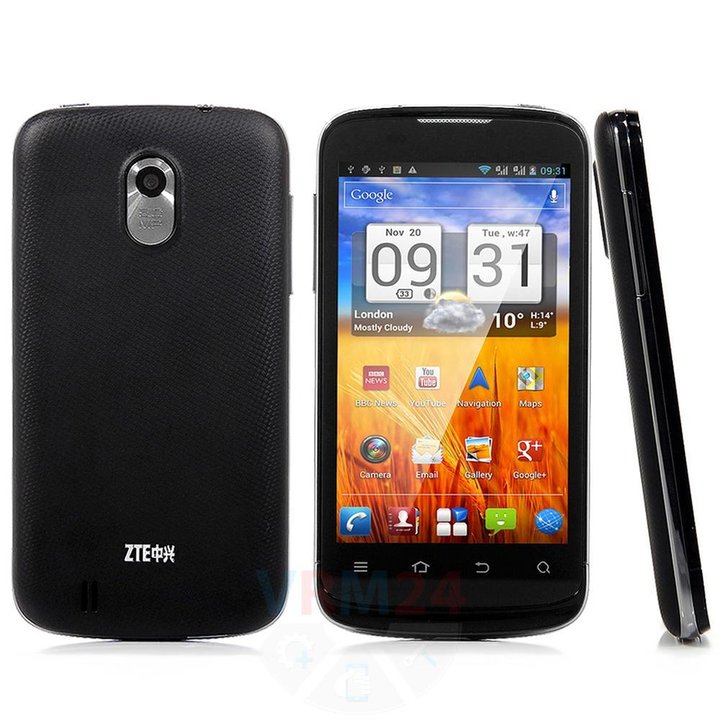

Démontage/Réparation de l'appareil mobile ZTE Blade C (ZTE Blade C V889M) avec la description de chaque étape et l'ensemble d'outils requis.

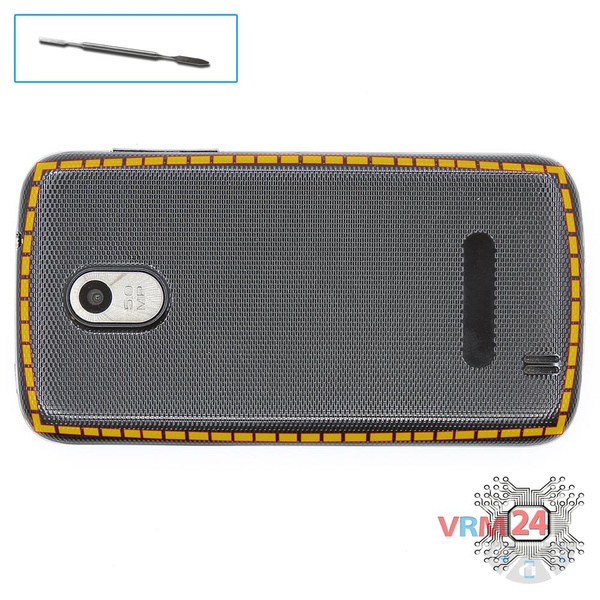

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

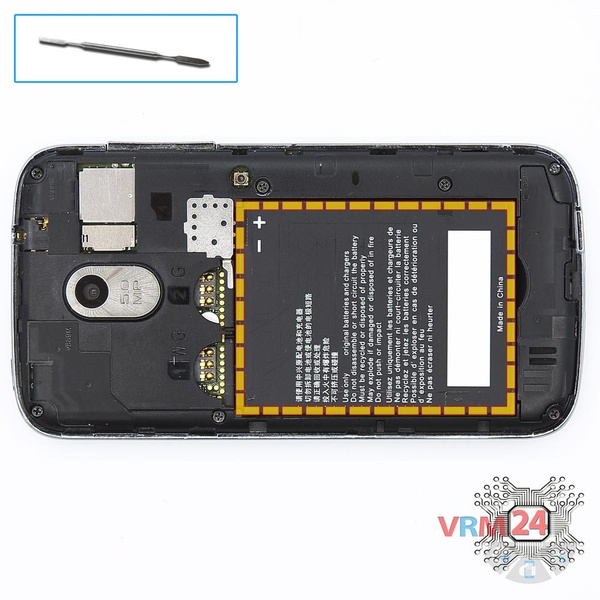

Il y a une encoche à l'extrémité de la batterie sur la coque intermédiaire. Accrochez la batterie à ce point, soulevez-la et retirez la batterie.

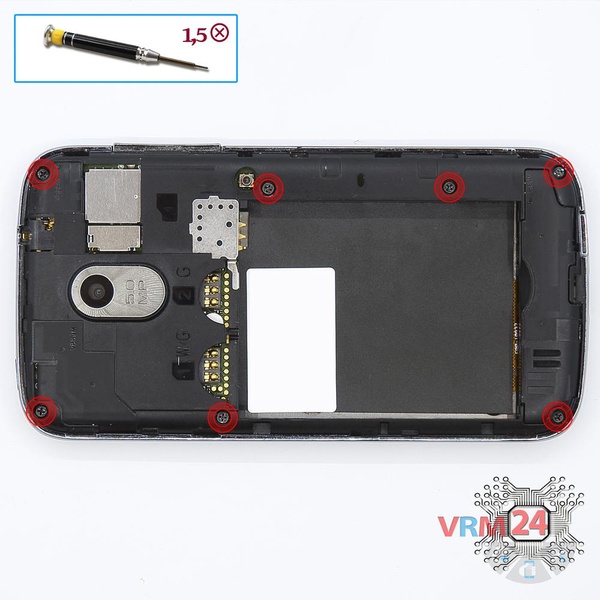

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les sept vis.

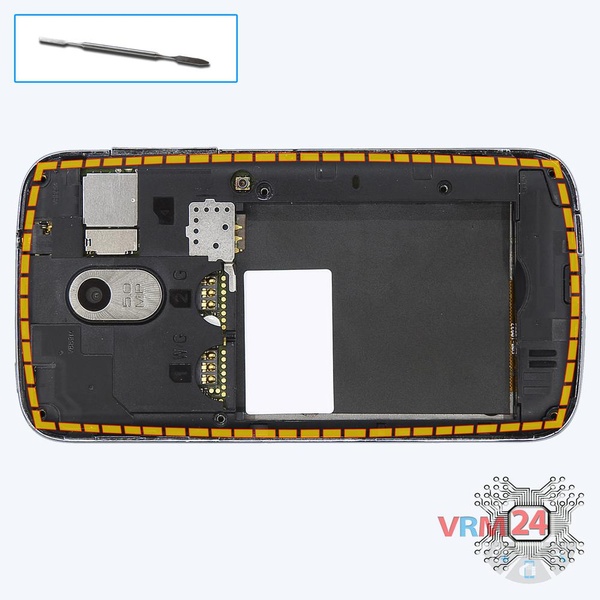

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec les pads d'antenne et les pistes. La coque intermédiaire protège la carte mère (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

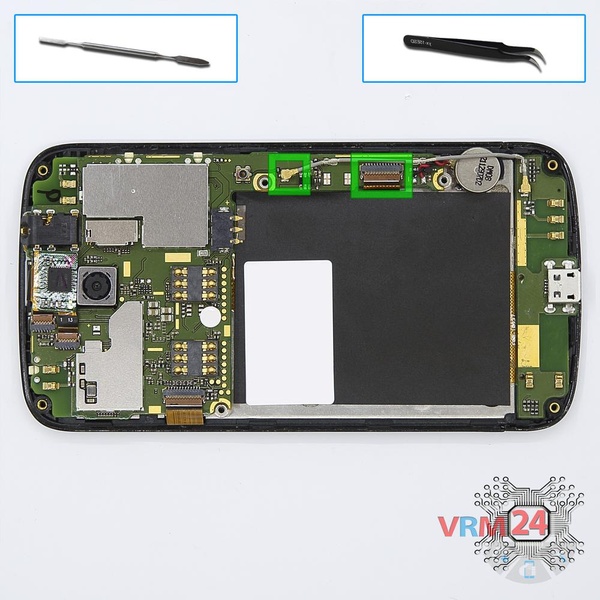

Déconnectez les connecteurs du câble coaxial et du câble inter-cartes.

Décollez le câble inter-cartes et retirez la carte fille.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

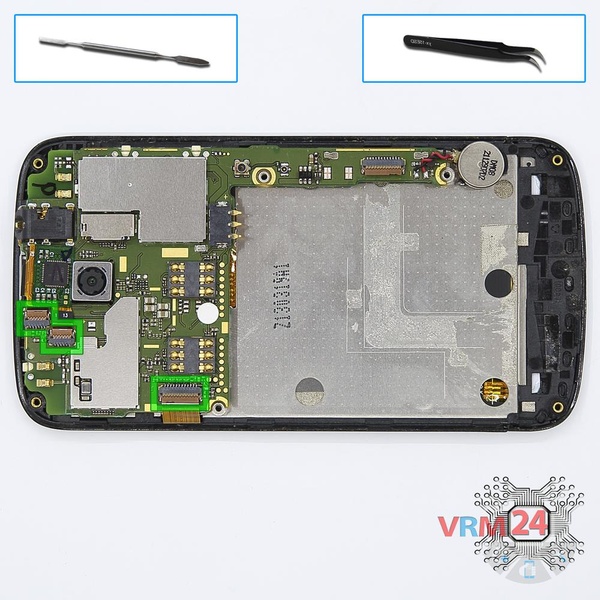

Soulevez les connecteurs du câble d'écran, du câble tactile et du câble du capteur de proximité.

⚠️ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

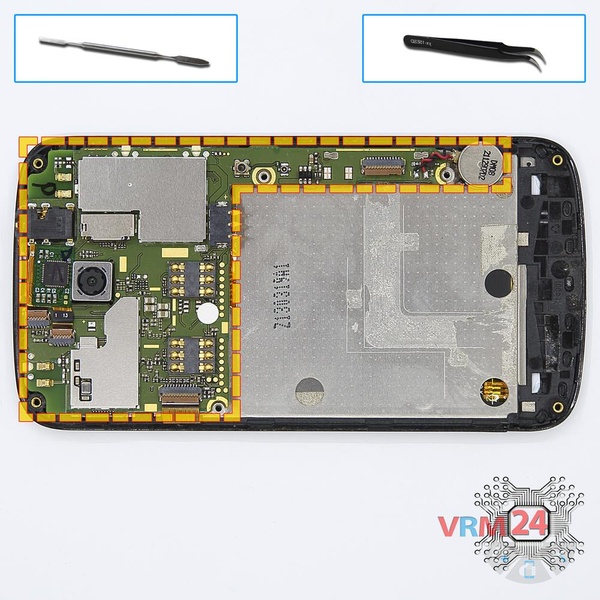

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

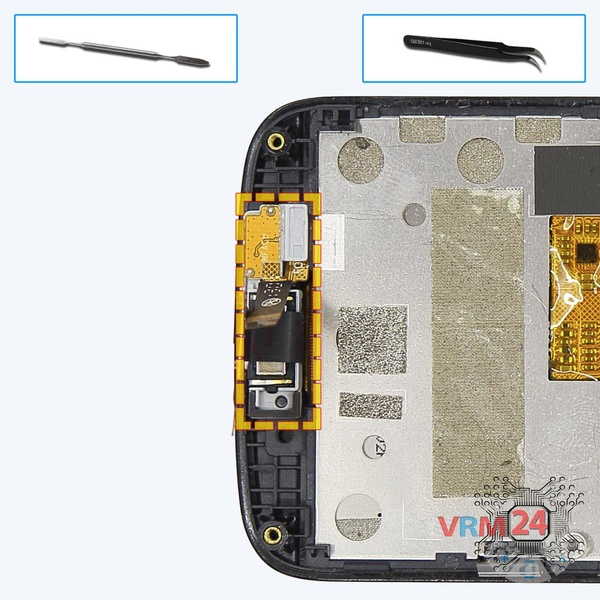

Faites levier en bas et retirez l'ensemble avec un haut-parleur d'écoute et un capteur de proximité.

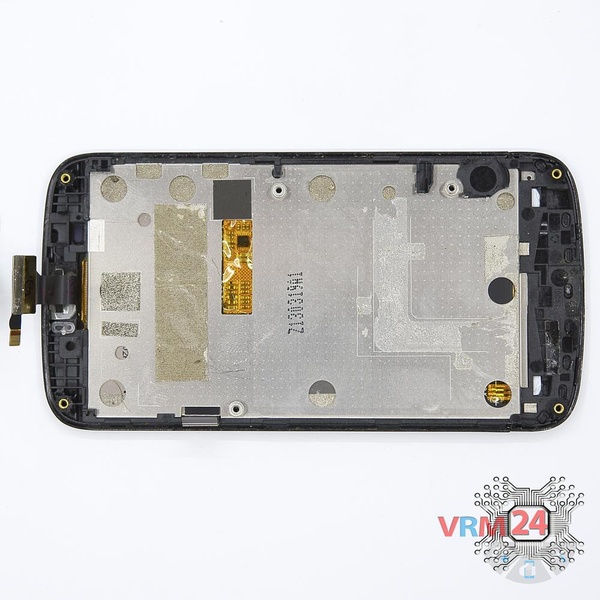

ℹ️ Dans le cadre d'affichage restait :
