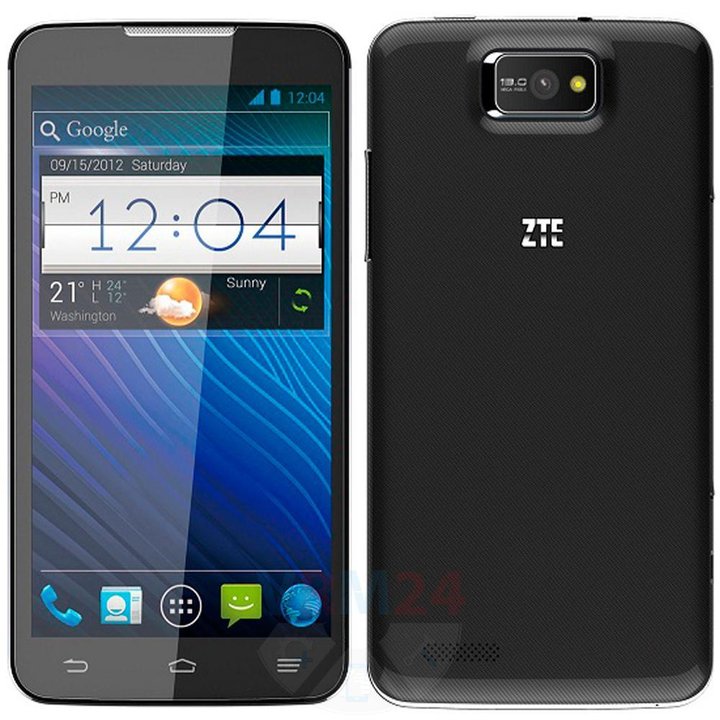

Démontage/Réparation de l'appareil mobile ZTE Grand Memo (ZTE Grand Memo V9815) avec la description de chaque étape et l'ensemble d'outils requis.

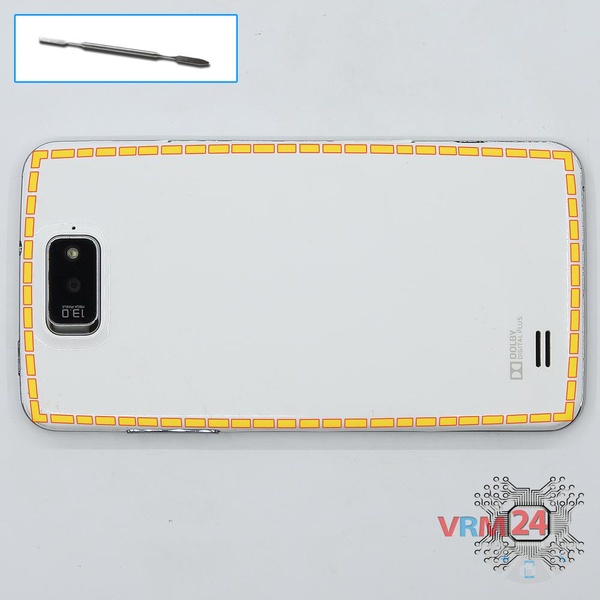

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

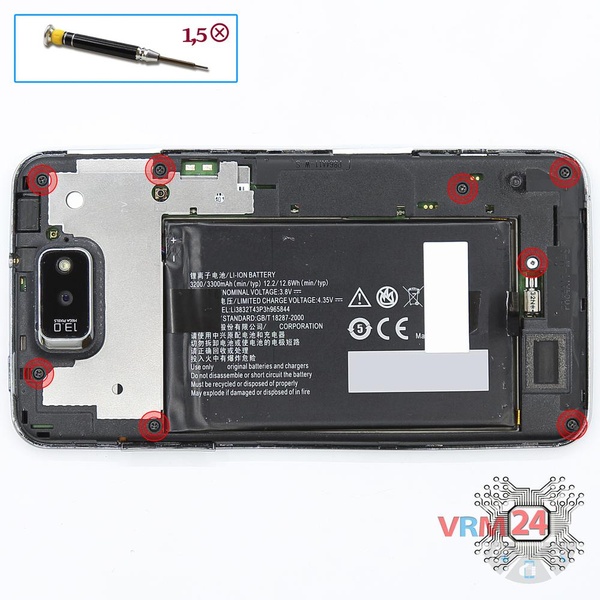

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les huit vis.

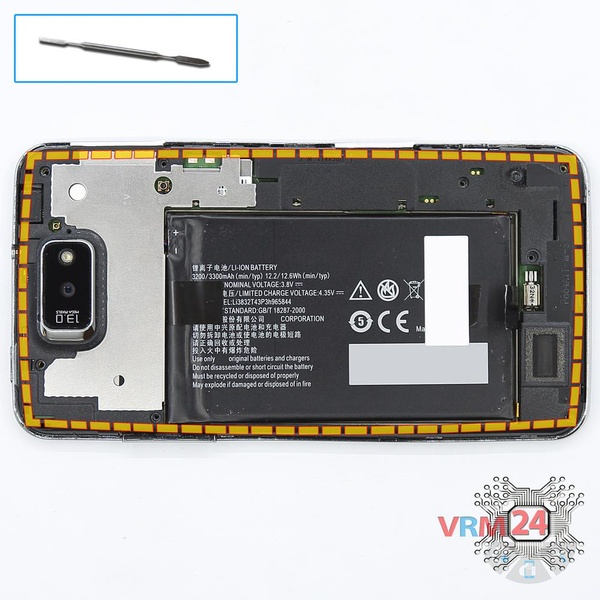

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord en détachant les clips et retirez le capot intermédiaire avec le haut-parleur et les pads et pistes d'antenne. Le capot intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever le capot par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter quoi que ce soit sur la carte de circuit imprimé.

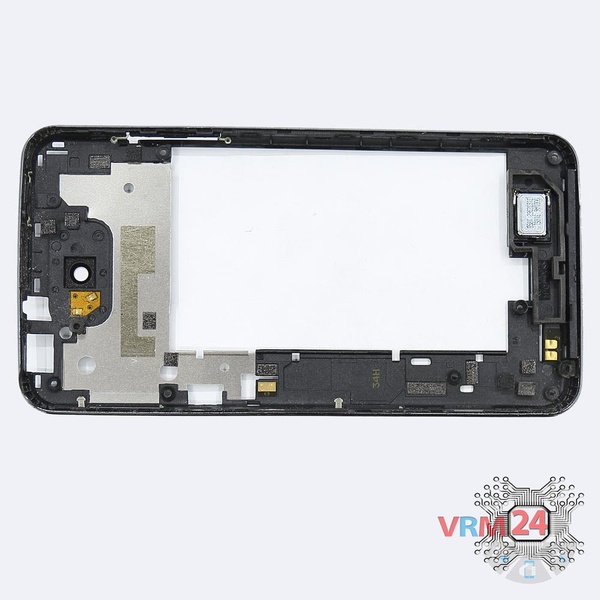

Dans le capot central :

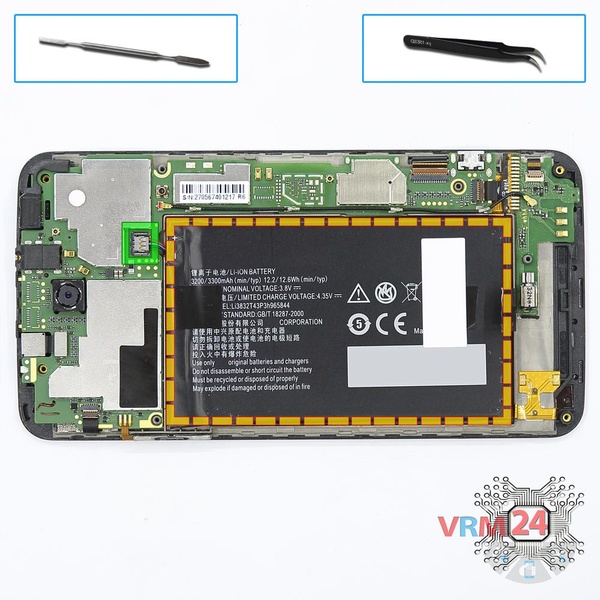

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ le modèle possède une batterie Li3832T43P3h965844 d'une capacité de 3300 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

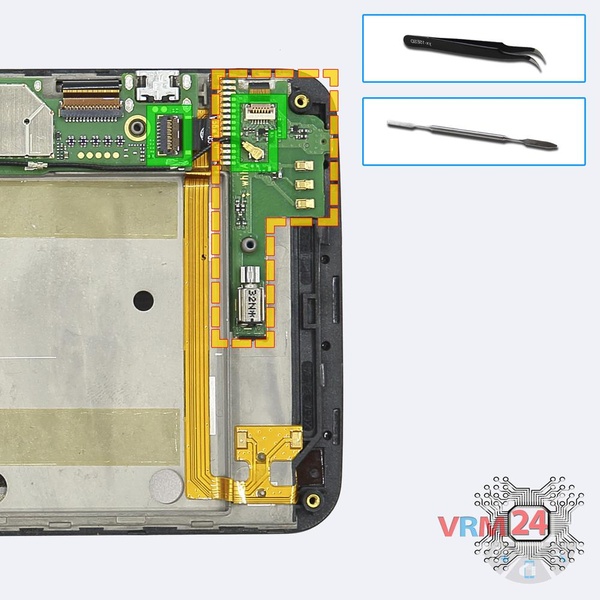

Déconnectez le connecteur du câble coaxial, le câble vers les boutons de navigation et le câble inter-cartes sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne le soulevez pas avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son extrémité (cosse).

Ensuite, nous retirons la carte fille avec un moteur de vibration et les pistes et pads d'antenne.

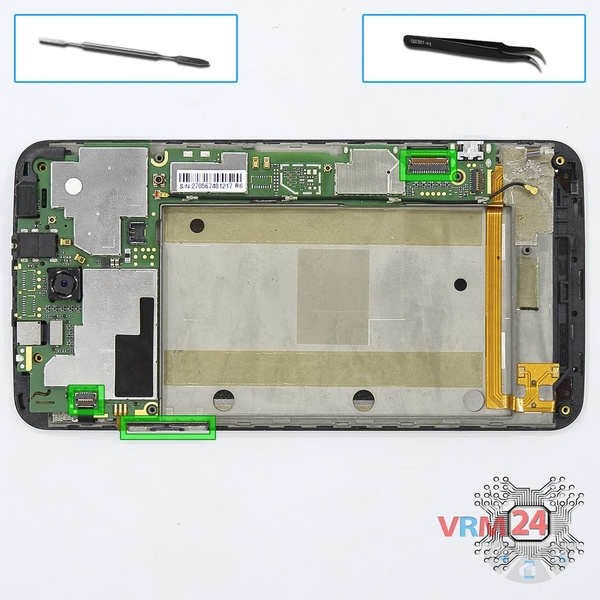

Déconnectez les connecteurs de l'écran et de l'écran tactile. Décollez également la nappe des boutons de volume.

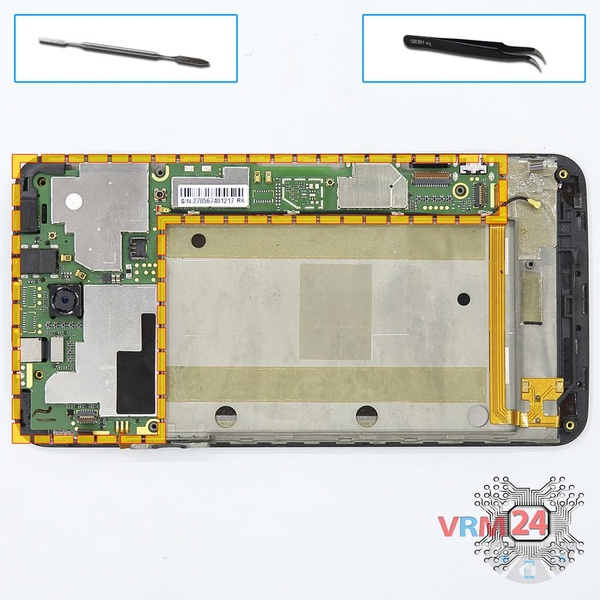

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

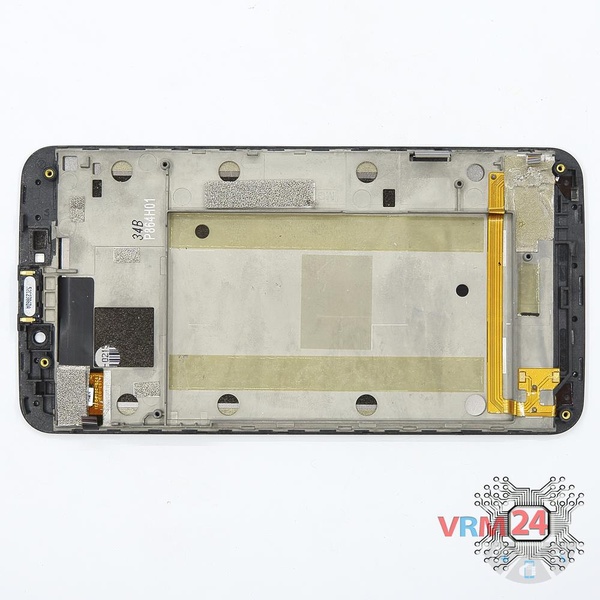

ℹ️ Dans le cadre d'affichage est resté : le haut-parleur d'écoute.
