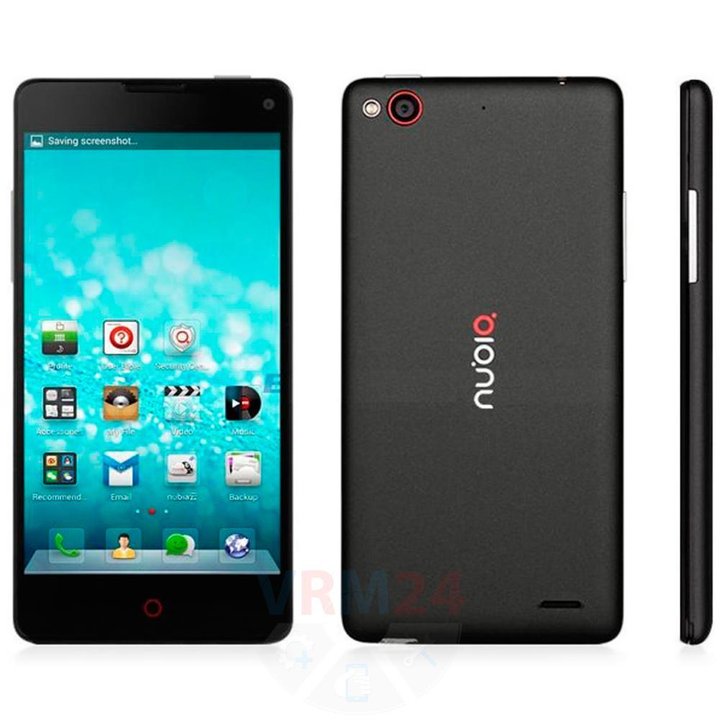

Démontage/Réparation de l'appareil mobile ZTE Nubia Z5S Mini (ZTE Nubia Z5S Mini NX404H) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

À l'aide d'un tournevis hexagonal T5, dévissez neuf vis.

Si les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Faites levier sur le bord et retirez le couvercle et les touches des boutons latéraux.

Faites levier sur le bord et retirez le module haut-parleur.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle ZTE Nubia Z5S Mini a une batterie Li3820T43P3h984237 d'une capacité de 2000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Ensuite, nous pouvons retirer la batterie. La batterie est collée de l'intérieur par le fabricant, nous devons donc utiliser un outil en plastique et de l'alcool isopropylique pour ramollir la base adhésive et retirer la batterie.

⚠️ De plus, nous avons également un câble des boutons latéraux qui est collé à l'écran et situé sous la batterie.

Faites levier sur les bords et retirez le couvercle avec les pistes et les pads d'antenne.

Déconnectez le connecteur sur la carte mère et retirez la caméra arrière.

À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez deux vis fixant la carte mère.

Soulevez les connecteurs du câble du capteur, du câble d'affichage, du câble de l'écran tactile, du câble sous l'écran.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Faites levier sur le bord et décollez le moteur de vibration et le câble des boutons latéraux. Les deux sont un peu collés avec de l'adhésif.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

ℹ️ Dans le cadre d'affichage est resté : le haut-parleur d'écoute.
