Ferramentas recomendadas
Chave de fendas Phillips #000
Alavanca / Ferramentas Spudger
Pinças

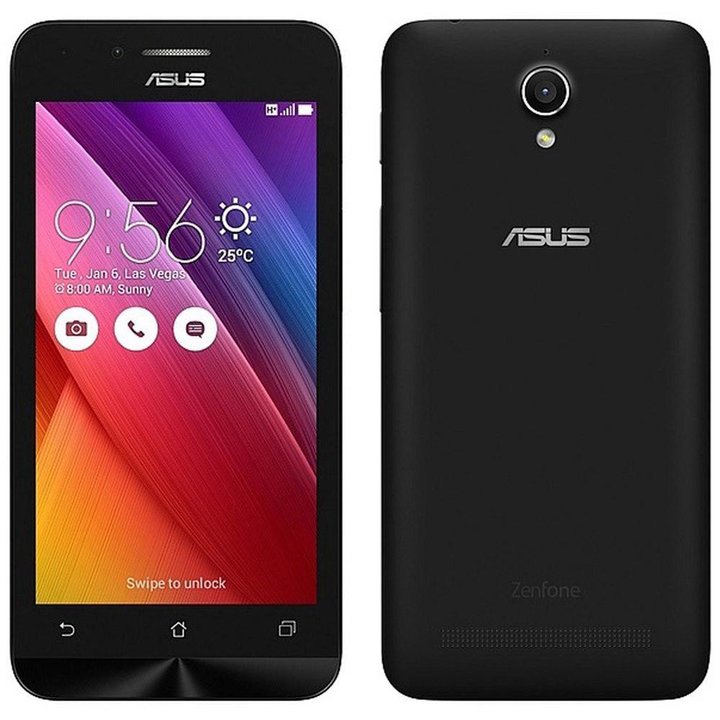

Desmontagem/Reparar do dispositivo móvel Asus ZenFone Go ZC451TG com a descrição de cada passo e o conjunto de ferramentas necessárias.
3952
Visualizações
1
Curtidas
—
Compartilhar
3
Perguntas

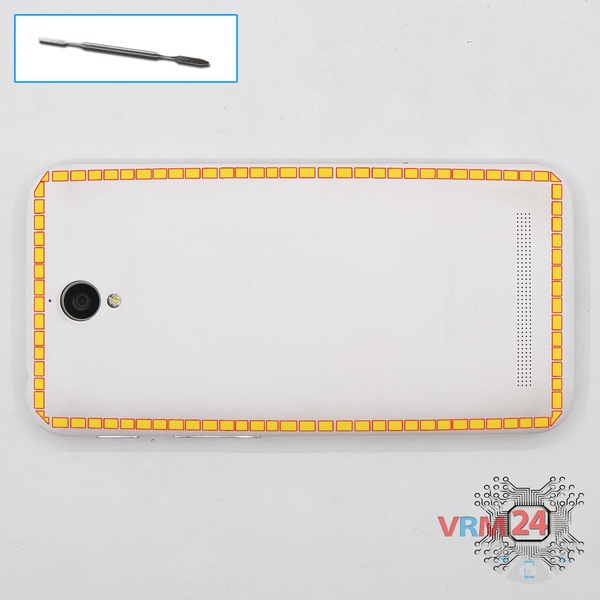

Passo 1.
Abrir a tampa traseira
Abra a contracapa.

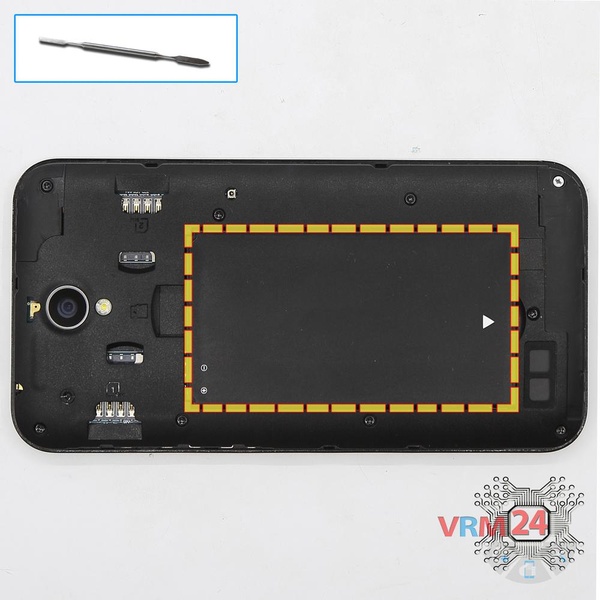

Passo 2.
Retirar a bateria
Levante e remova a bateria.

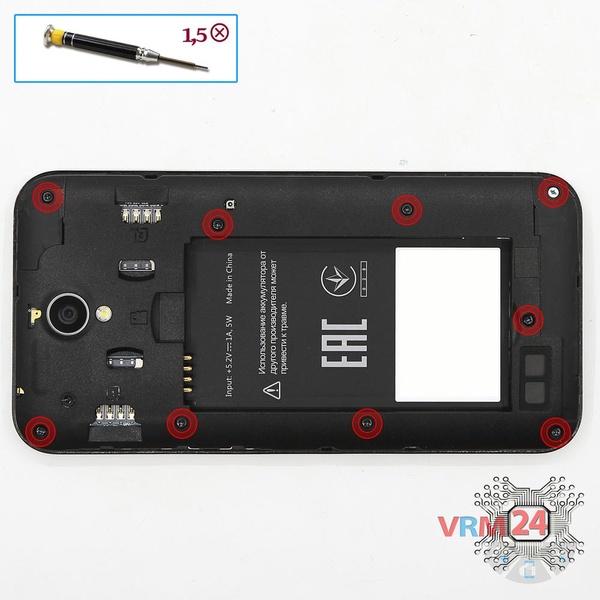

Passo 3.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 9 & nbsp; parafusos da estrutura do telefone.

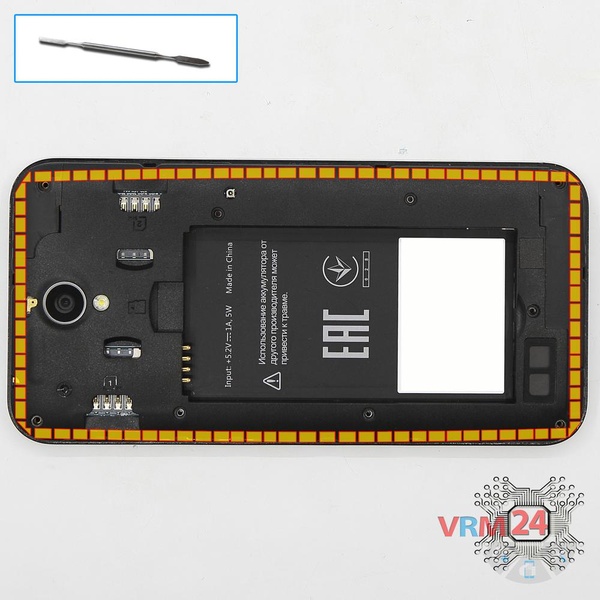

Passo 4.
Abrir a tampa do meio
Force e remova a moldura do meio.

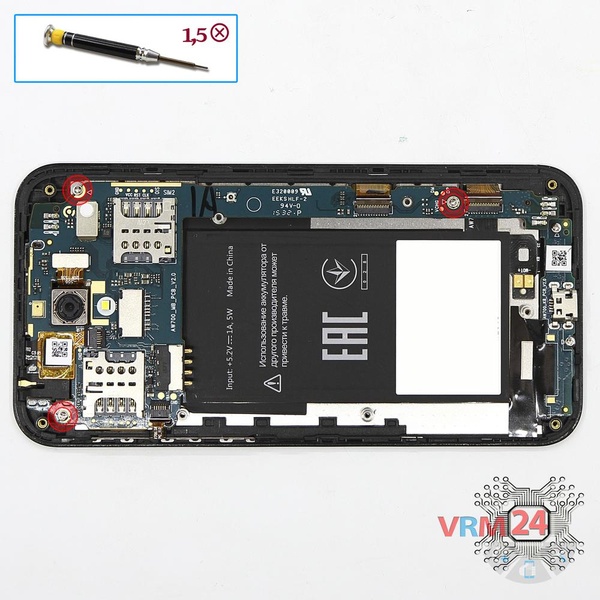

Passo 5.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos na placa de circuito impresso principal.

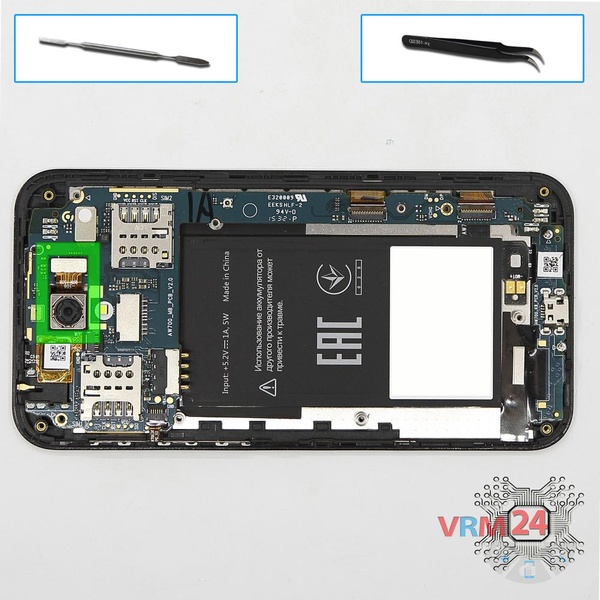

Passo 6.
Retirar a câmara traseira
Desconecte o conector do PCB e remova a câmera principal.

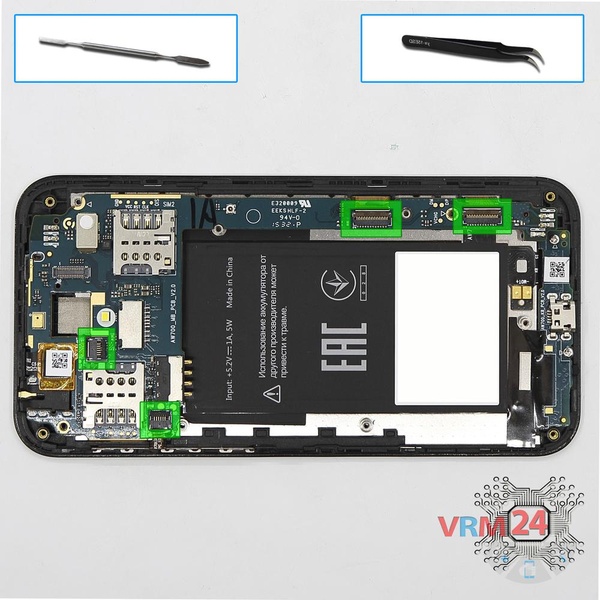

Passo 7.
Desconectar os conectores
Desconecte os conectores do PCB.

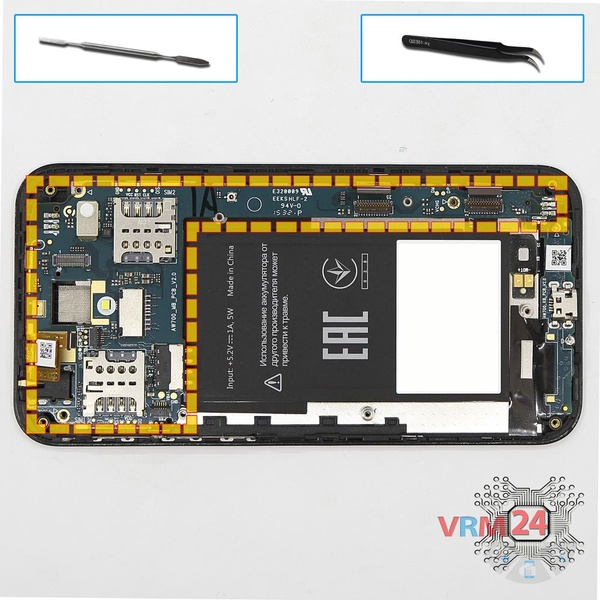

Passo 8.
Retirar a placa-mãe
Remova o PCB.

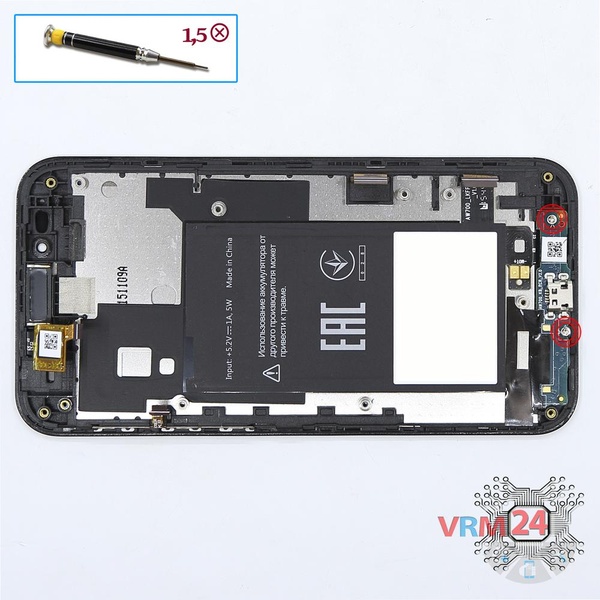

Passo 9.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 & nbsp; parafusos no PCB inferior.

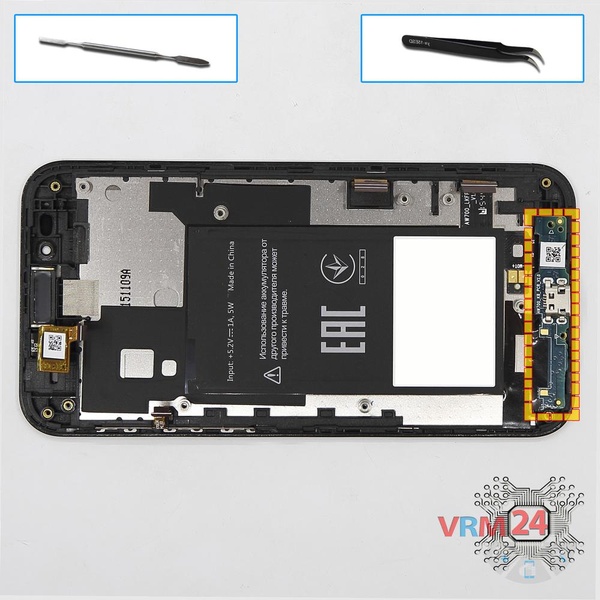

Passo 10.
Remova a subplaca
Vire a placa inferior, desconecte o conector e remova-o.

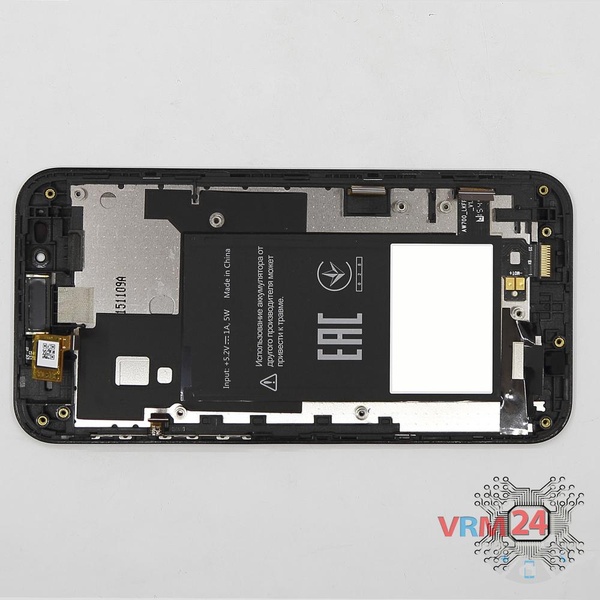

Passo 11.
Na moldura de ecrã permaneceu
Partes na moldura do módulo de exibição.
