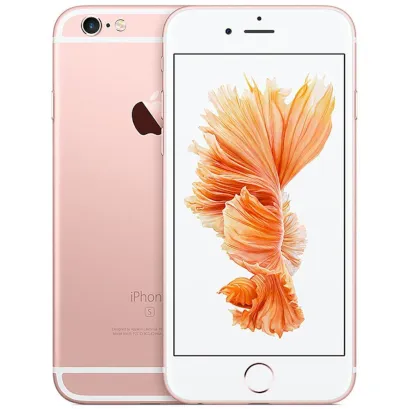

Разборка/Ремонт мобильного девайса Apple iPhone 6S (Эпл Айфон 6S) с описанием каждого шага и необходимого набора инструментов.

14260

Просмотры

Нравится

—

Вопросы

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Шаг 1.

Вынимаем Лоток карт

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Шаг 2.

Откручиваем винты

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта фиксирующих заднюю крышку.

Шаг 3.

Отсоединяем фиксатор

Приподнимаем дисплей и при помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор коннекторов.

Шаг 4.

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем коннектор аккумуляторной батареи.

⚠ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Шаг 5.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта и снимаем фиксатор коннекторов.

Шаг 6.

Открываем дисплейный модуль

Отсоединяем коннекторы на печатной плате и снимаем дисплей.

Шаг 7.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор коннектора.

Шаг 8.

Отсоединяем антенну

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов и снимаем антенну Wi-Fi.

Шаг 9.

Откручиваем винт

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт.

Шаг 10.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор.

Шаг 11.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор камеры.

Шаг 12.

Отсоединяем основную камеру

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Шаг 13.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на печатной плате.

Шаг 14.

Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате.

Шаг 15.

Отсоединяем печатную плату

Снимаем печатную плату.

Шаг 16.

Отсоединяем вибромотор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем вибромотор.

Шаг 17.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов.

Шаг 18.

Отсоединяем динамик

Вынимаем блок с динамиком.

Шаг 19.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов и снимаем уплотнитель.

Шаг 20.

Отсоединяем порт зарядки

Отсоединяем шлейф с микрофоном, с разъемами зарядки и гарнитуры.

Шаг 21.

В корпусе

Элементы в задней крышке.

Евгений Кузьмин

Специалист сервисного центра

Разборка и ремонт имеют hard уровень сложности и занимают примерно 14 минут. Наша инструкция подходит для всех моделей Apple iPhone 6S or Эпл Айфон 6S, выпущенных для рынков разных стран.
