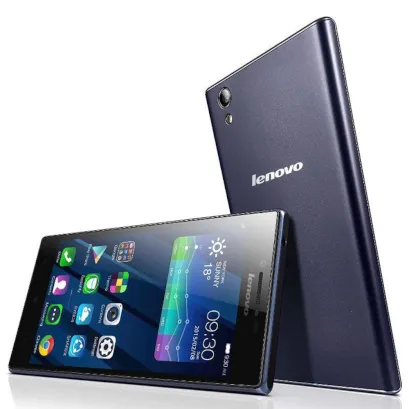

Lenovo P70
Lenovo P70
Сложность разборки:
Средняя
Время разборки:
8 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo P70 (Леново П70) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Lenovo P70, Шаг 1/1 Как разобрать Lenovo P70, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Lenovo P70, Шаг 2/1 Как разобрать Lenovo P70, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.

Как разобрать Lenovo P70, Шаг 3/1 Как разобрать Lenovo P70, Шаг 3/2

Шаг 3.

Отсоединяем среднюю рамку.

Как разобрать Lenovo P70, Шаг 4/1 Как разобрать Lenovo P70, Шаг 4/2 Как разобрать Lenovo P70, Шаг 4/3 Как разобрать Lenovo P70, Шаг 4/4

Шаг 4.

Отсоединяем коннектор аккумуляторной батареи и снимаем ее.

Как разобрать Lenovo P70, Шаг 5/1 Как разобрать Lenovo P70, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на нижнем блоке и снимаем его вместе с уплотнителем микрофона.

Как разобрать Lenovo P70, Шаг 6/1 Как разобрать Lenovo P70, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.

Как разобрать Lenovo P70, Шаг 7/1 Как разобрать Lenovo P70, Шаг 7/2 Как разобрать Lenovo P70, Шаг 7/3

Шаг 7.

Отсоединяем коннекторы на нижней плате и вынимаем ее.

Как разобрать Lenovo P70, Шаг 8/1 Как разобрать Lenovo P70, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.
Как разобрать Lenovo P70, Шаг 9/1 Как разобрать Lenovo P70, Шаг 9/2 Как разобрать Lenovo P70, Шаг 9/3

Шаг 9.

Отсоединяем коннекторы на основной плате и шлейф кнопок громкости и включения в рамке модуля.
Как разобрать Lenovo P70, Шаг 10/1 Как разобрать Lenovo P70, Шаг 10/2 Как разобрать Lenovo P70, Шаг 10/3

Шаг 10.

Снимаем основную и фронтальную камеры.

 ⚠️ Обратите внимание!

Фронтальная камера расположена под шлейфом тачскрина и вынимать ее нужно аккуратно.

Как разобрать Lenovo P70, Шаг 11/1 Как разобрать Lenovo P70, Шаг 11/2

Шаг 11.

Переворачиваем основную плату.
Как разобрать Lenovo P70, Шаг 12/1 Как разобрать Lenovo P70, Шаг 12/2 Как разобрать Lenovo P70, Шаг 12/3

Шаг 12.

Отсоединяем коннекторы на основной печатной плате и снимаем ее.
Как разобрать Lenovo P70, Шаг 13/1 Как разобрать Lenovo P70, Шаг 13/2 Как разобрать Lenovo P70, Шаг 13/3

Шаг 13.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo P70 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo P70
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Lenovo P70 — Леново П70, выпущенных для рынков разных стран.
