Разборка/Ремонт мобильного девайса Realme C35 (Реалми С35) с описанием каждого шага и необходимого набора инструментов.

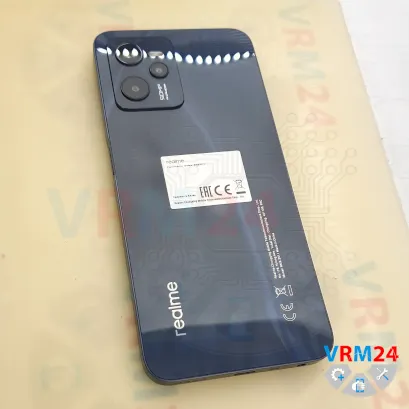

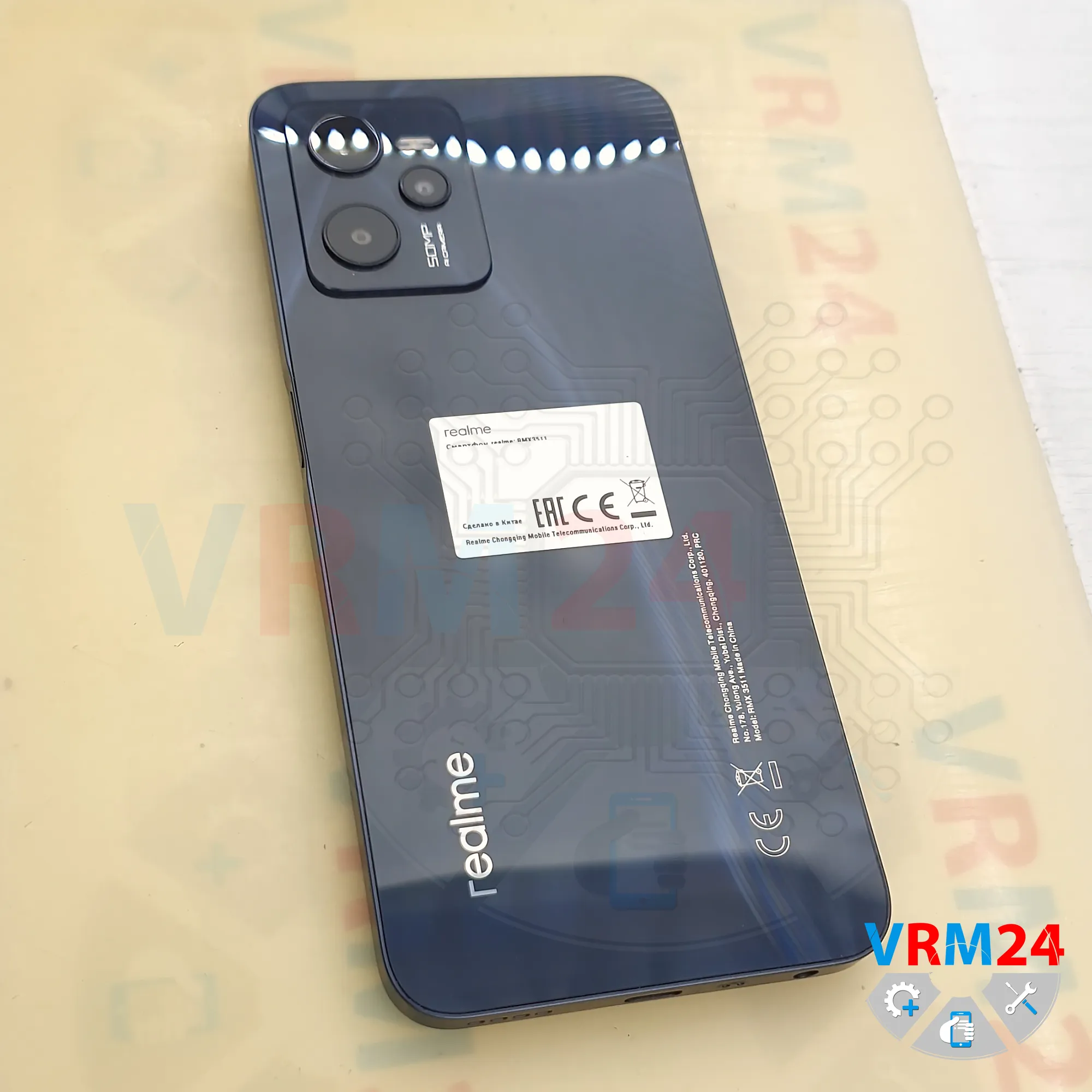

⚠️️ Перед разборкой не забудьте выключить телефон.

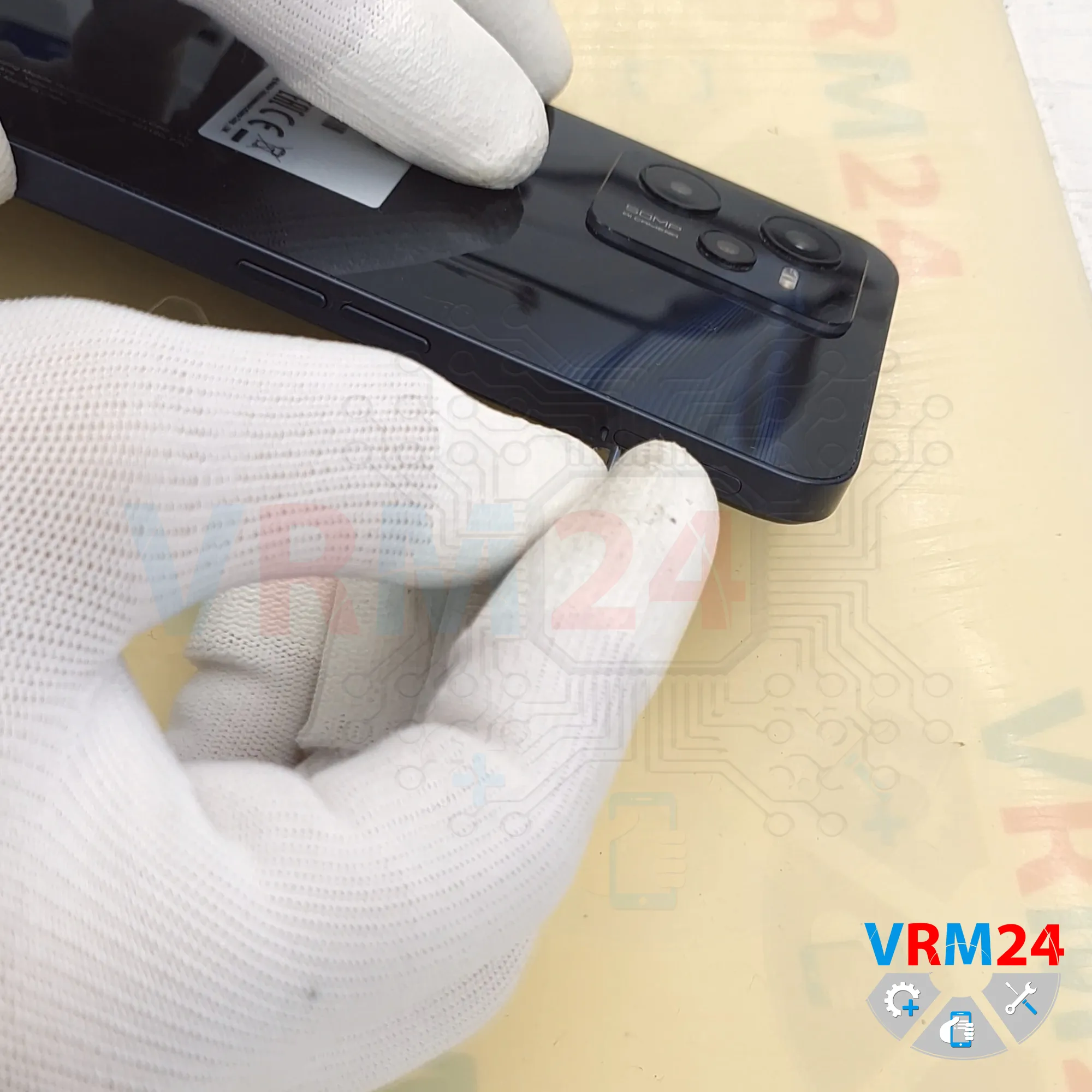

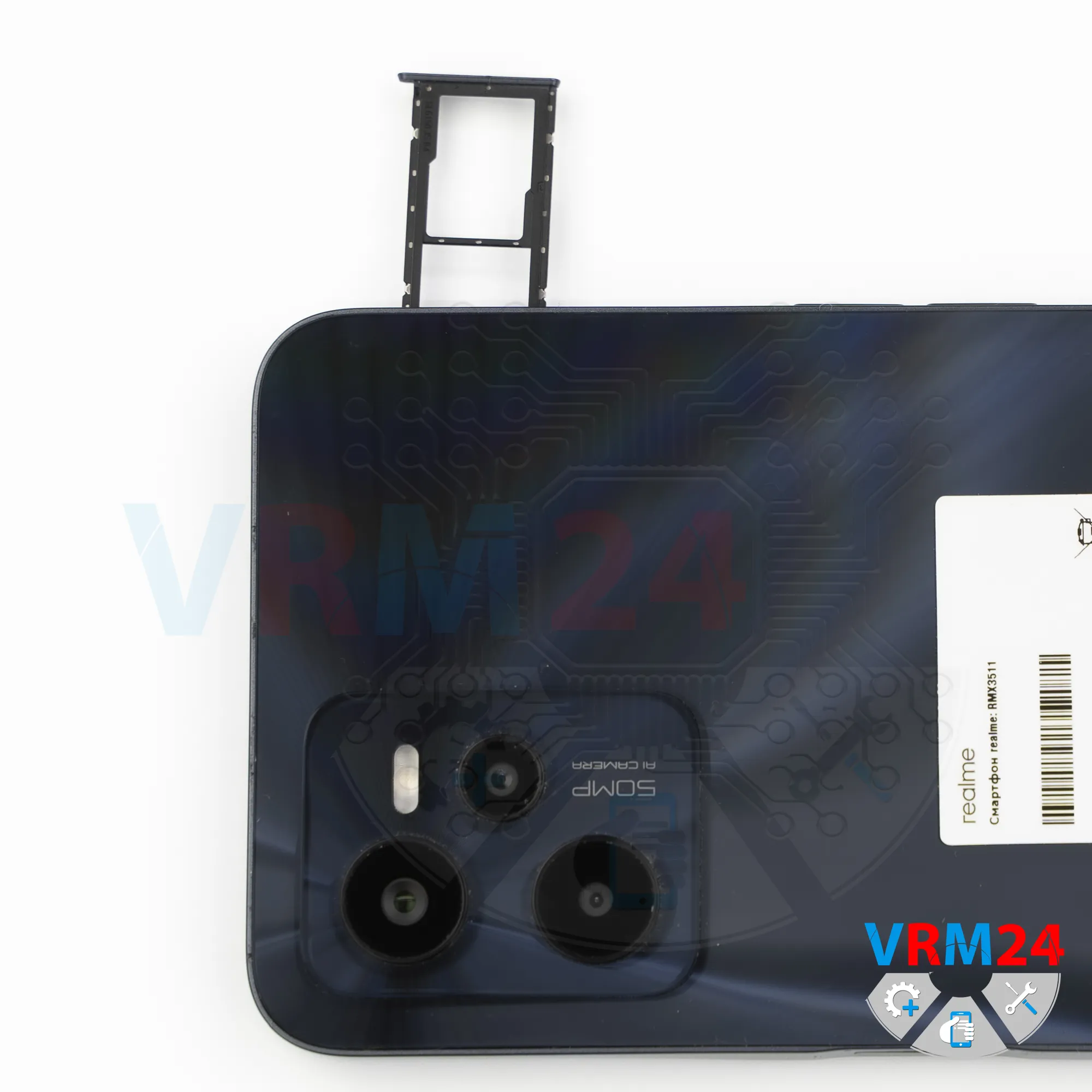

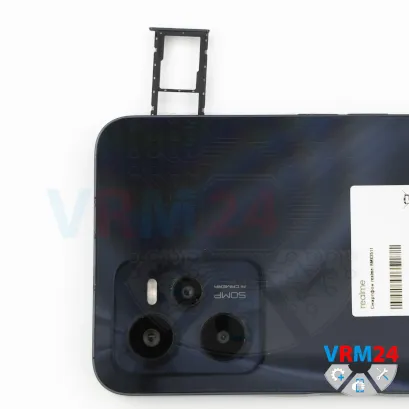

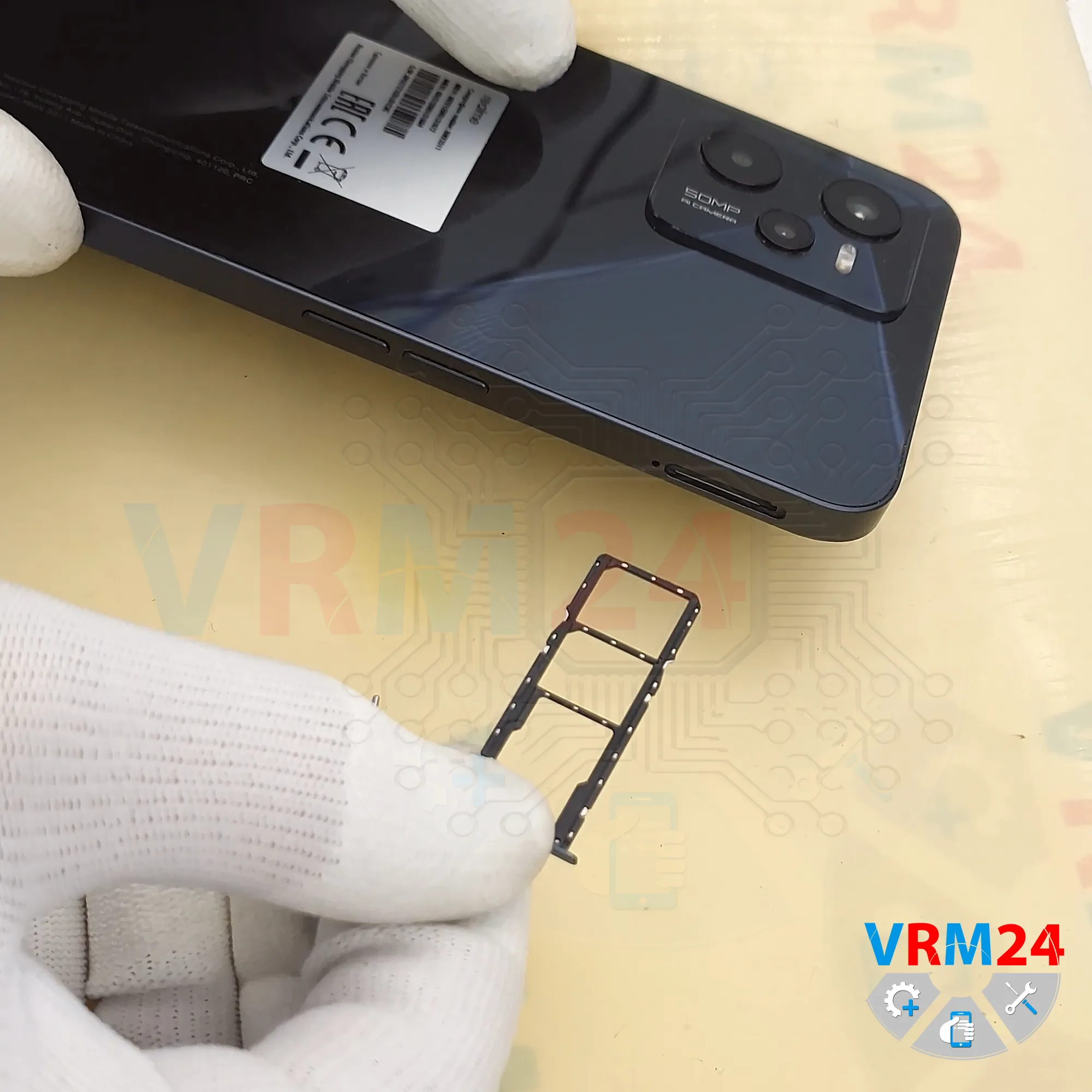

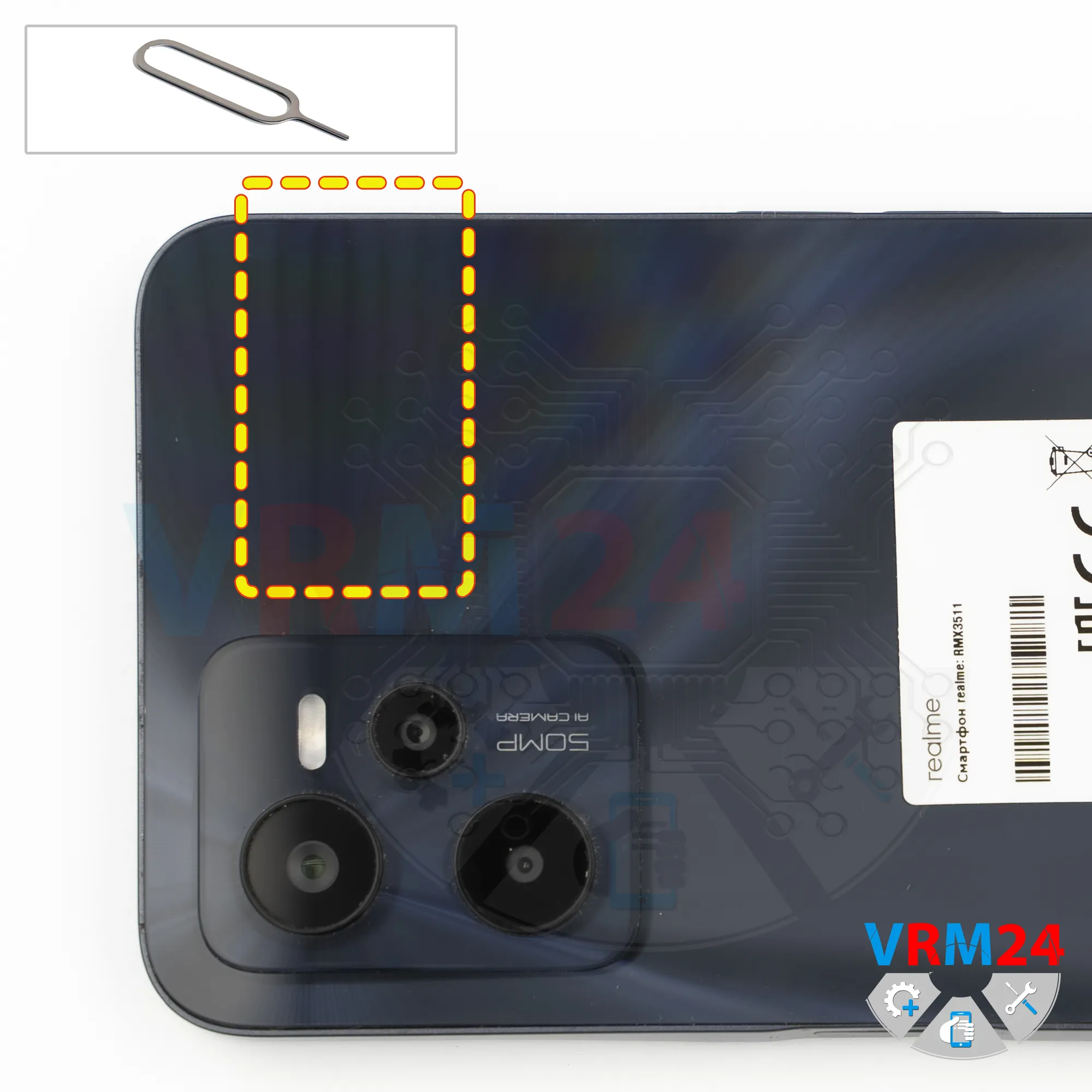

В первую очередь, как обычно, нам нужно вынуть лоток для карт.

Для этого мы используем специальный инструмент, выталкиваем лоток и убираем его в сторону.

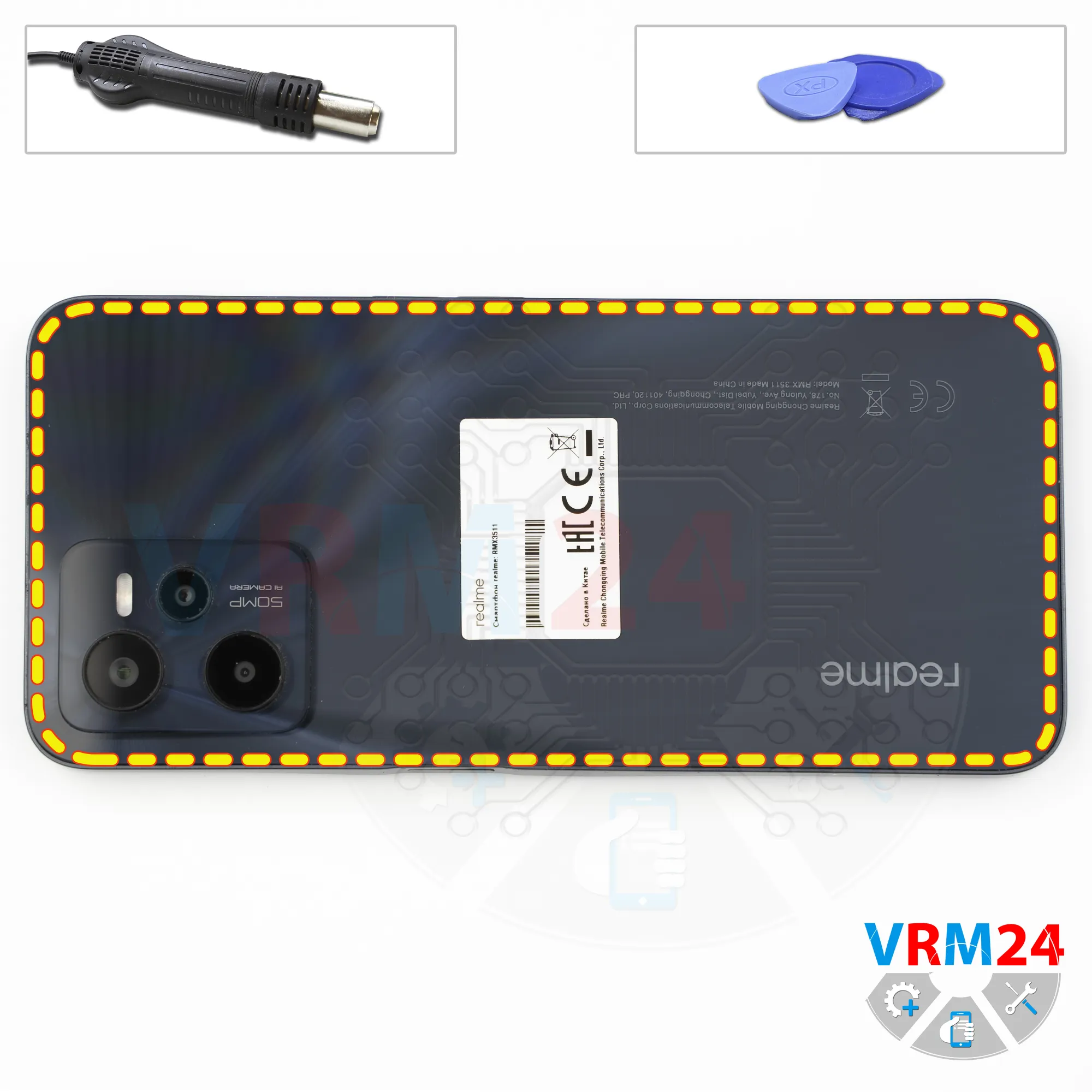

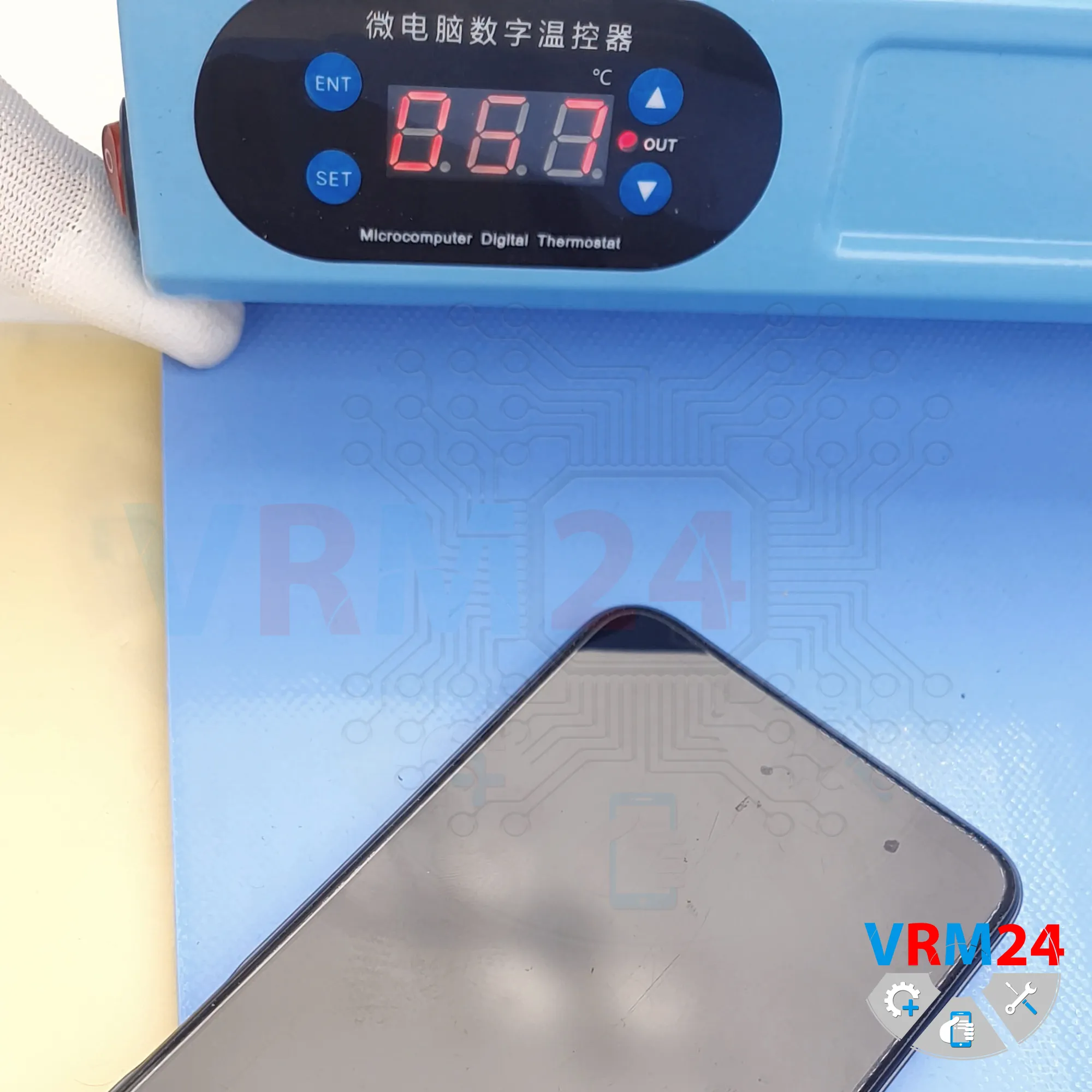

После этого нам нужно прогреть поверхность задней крышки до температуры приблизительно 70°C. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

И по истечении приблизительно 7-10 минут мы можем переходить к отсоединению задней крышки.

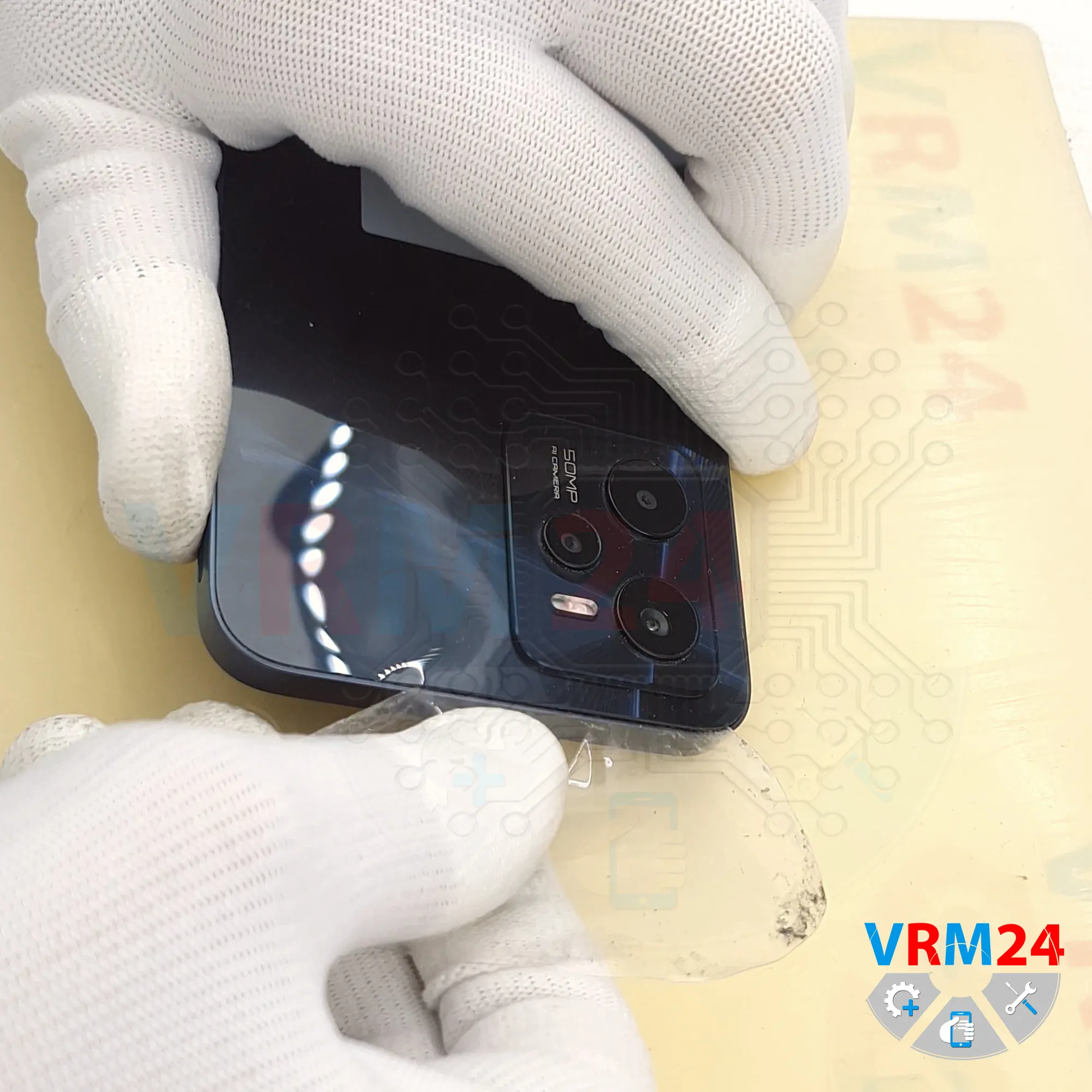

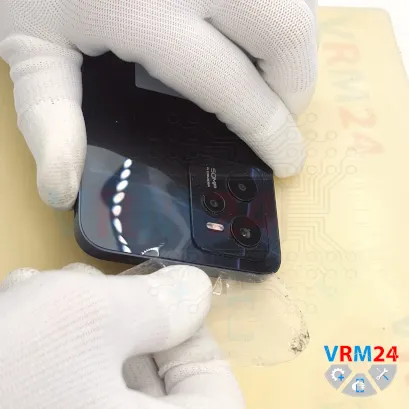

Для отклеивания задней крышки мы используем тонкую пластиковую плёнку, аккуратно вставляем её в зазор - между задней крышкой и средней крышкой и проводим по краю, срезая клевую основу.

Как всегда, нужно быть аккуратным в районе датчика отпечатка пальцев, поскольку там может располагаться шлейф.

И также нужно быть аккуратным в районе камер, чтобы случайно не задеть и не повредить линзы.

Так же лучше не сгибать сильно, заднюю крышку, чтобы случайно её не деформировать или не повредить.

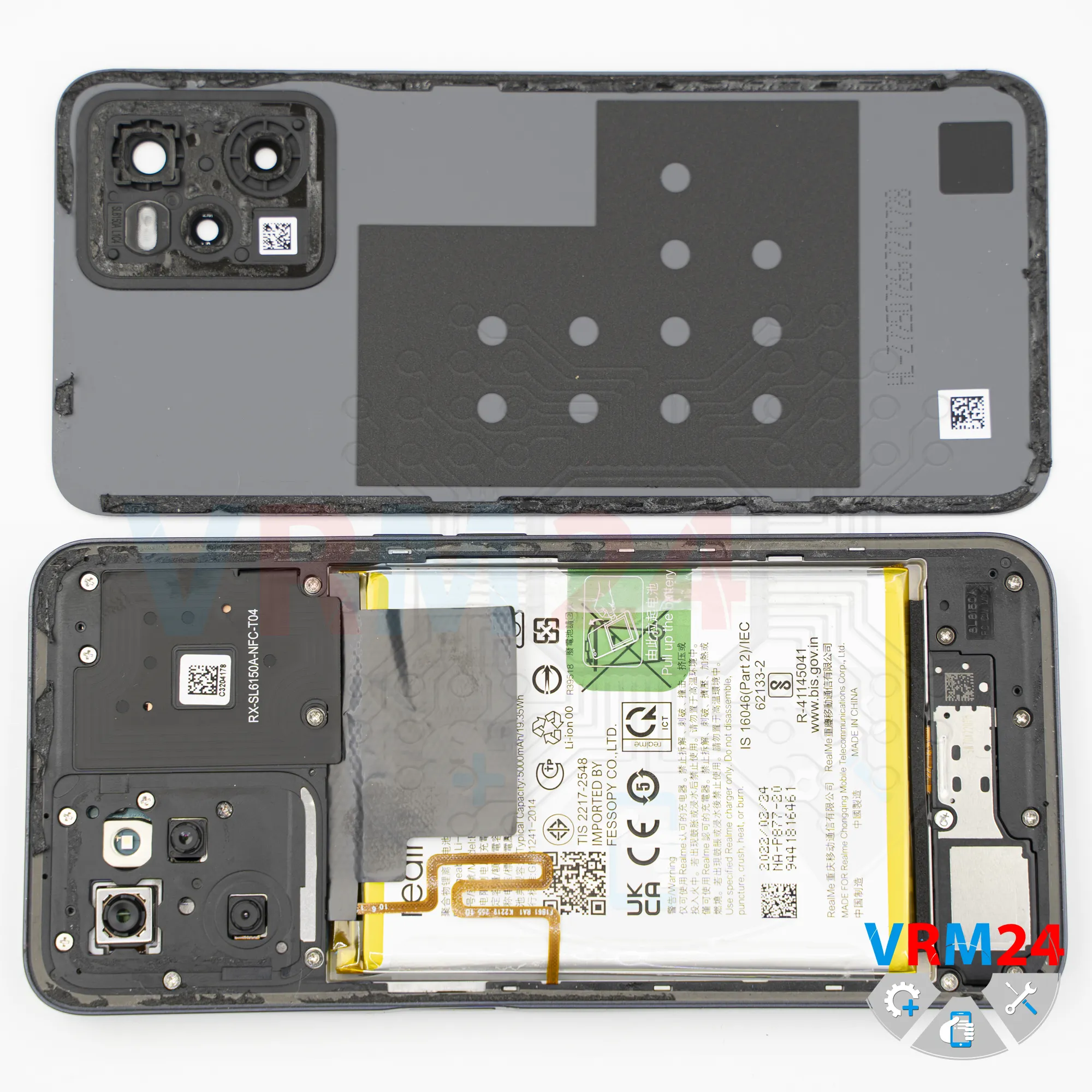

Как мы видим, задняя крышка дополнительно проклеивается в районе камер.

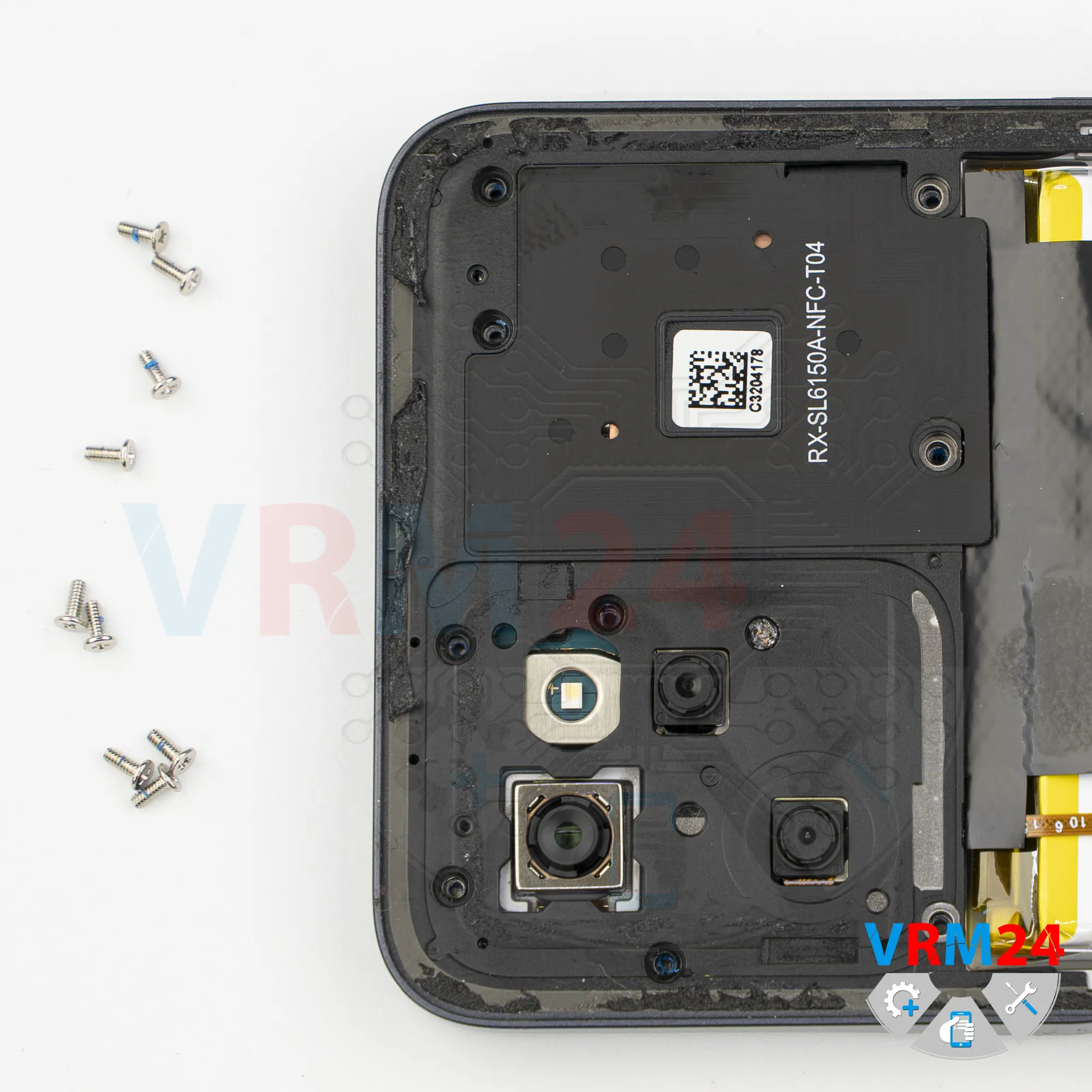

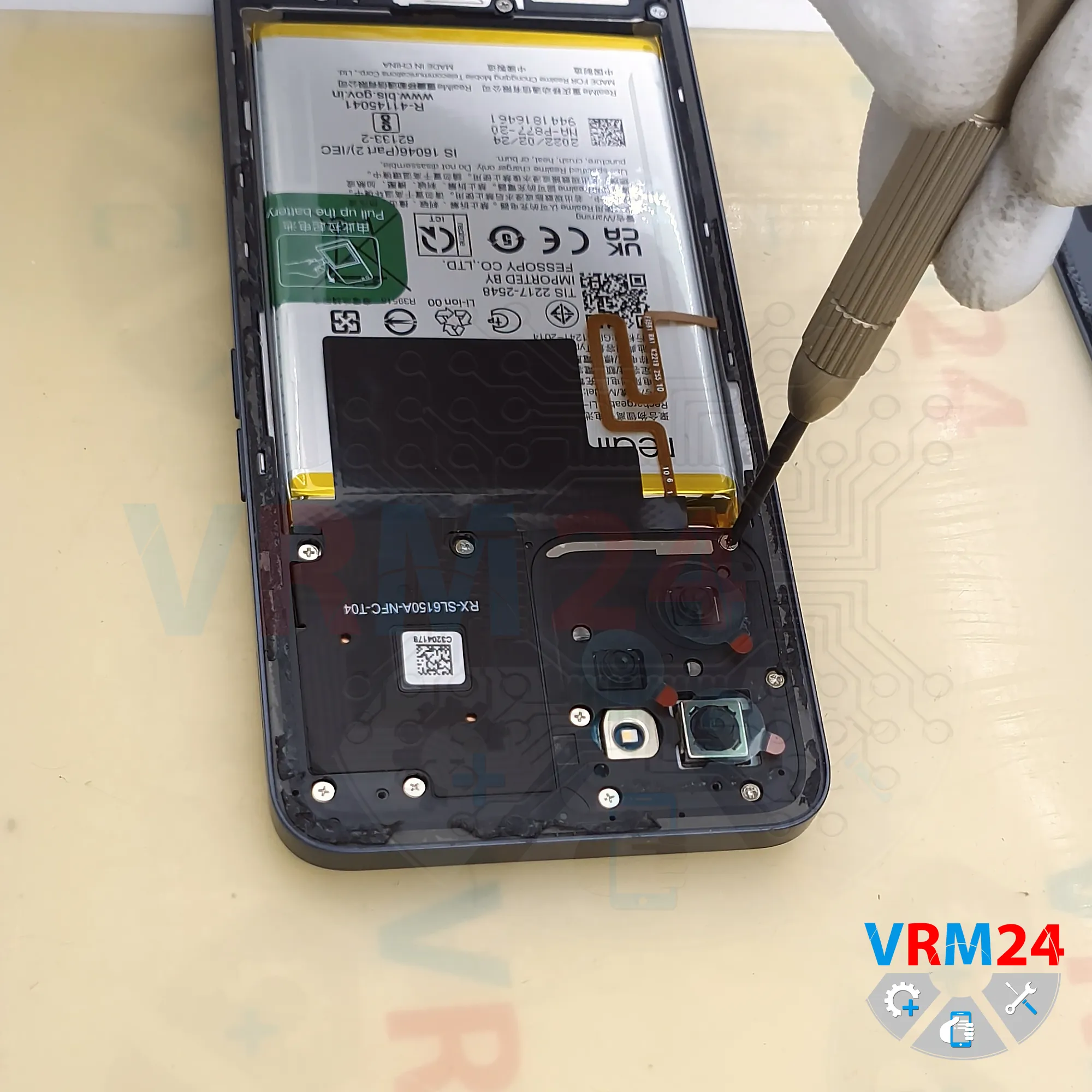

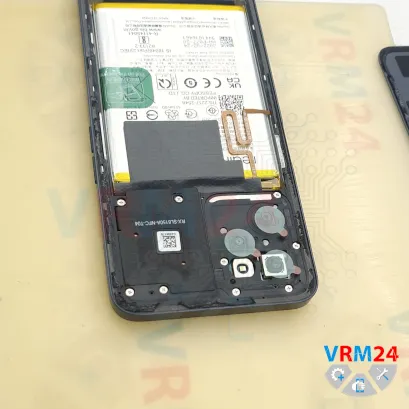

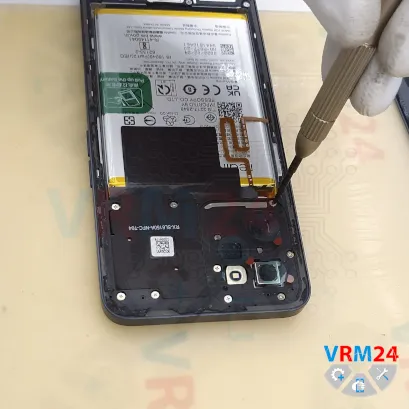

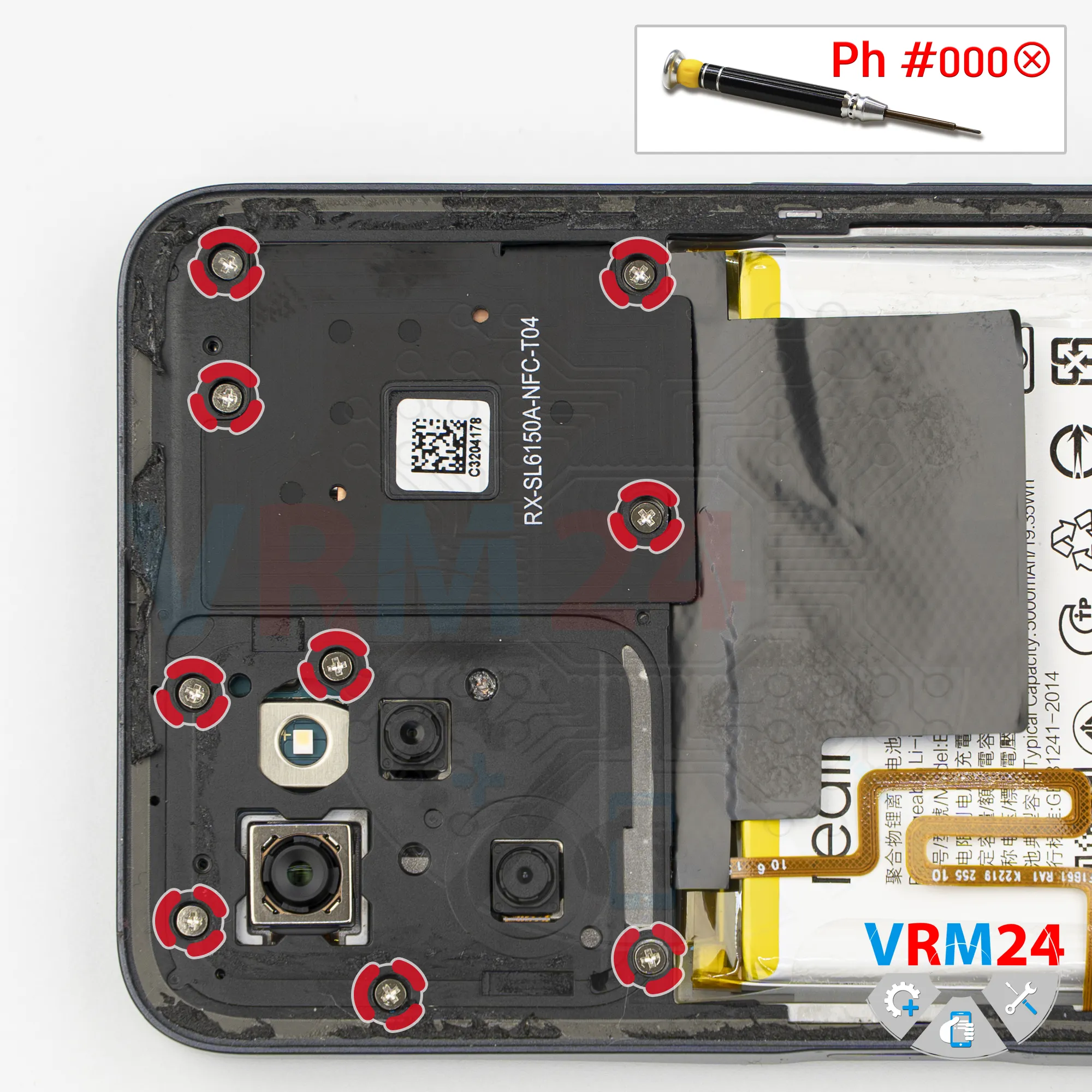

И после этого мы переходим к выкручиванию винтов в верхней части.

Для выкручивания винтов мы используем крестовую отвёртку полтора миллиметра или Phillips #000.

Винты лучше располагать на специальной поверхности в определённом порядке, потому что винты иногда плохо выкручиваются не в свои отверстия.

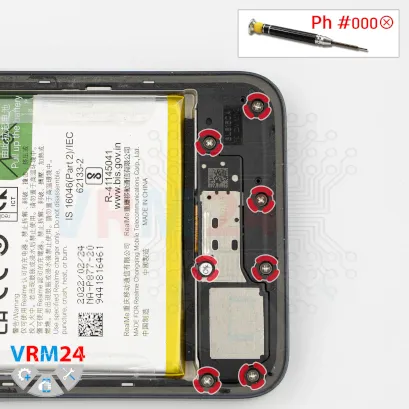

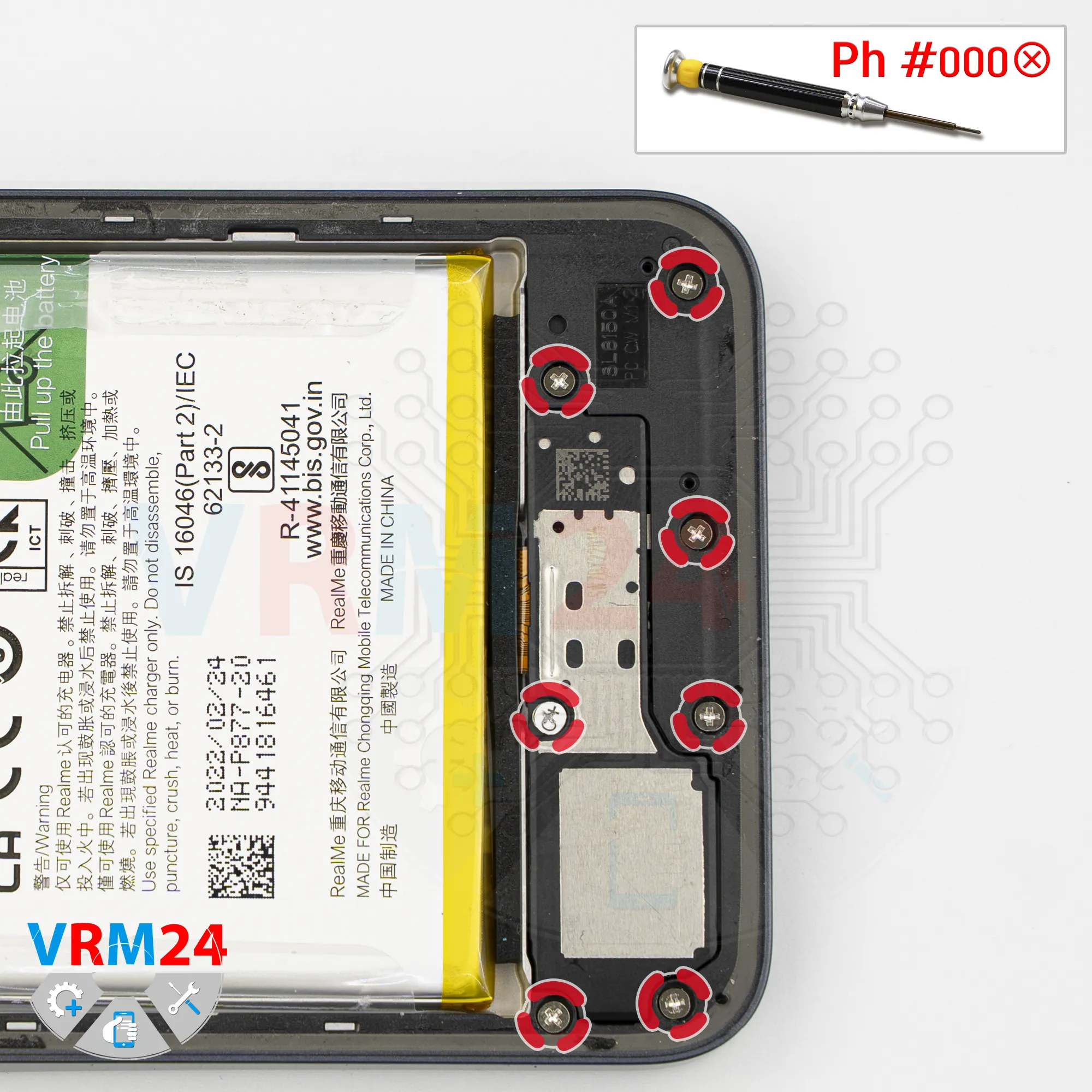

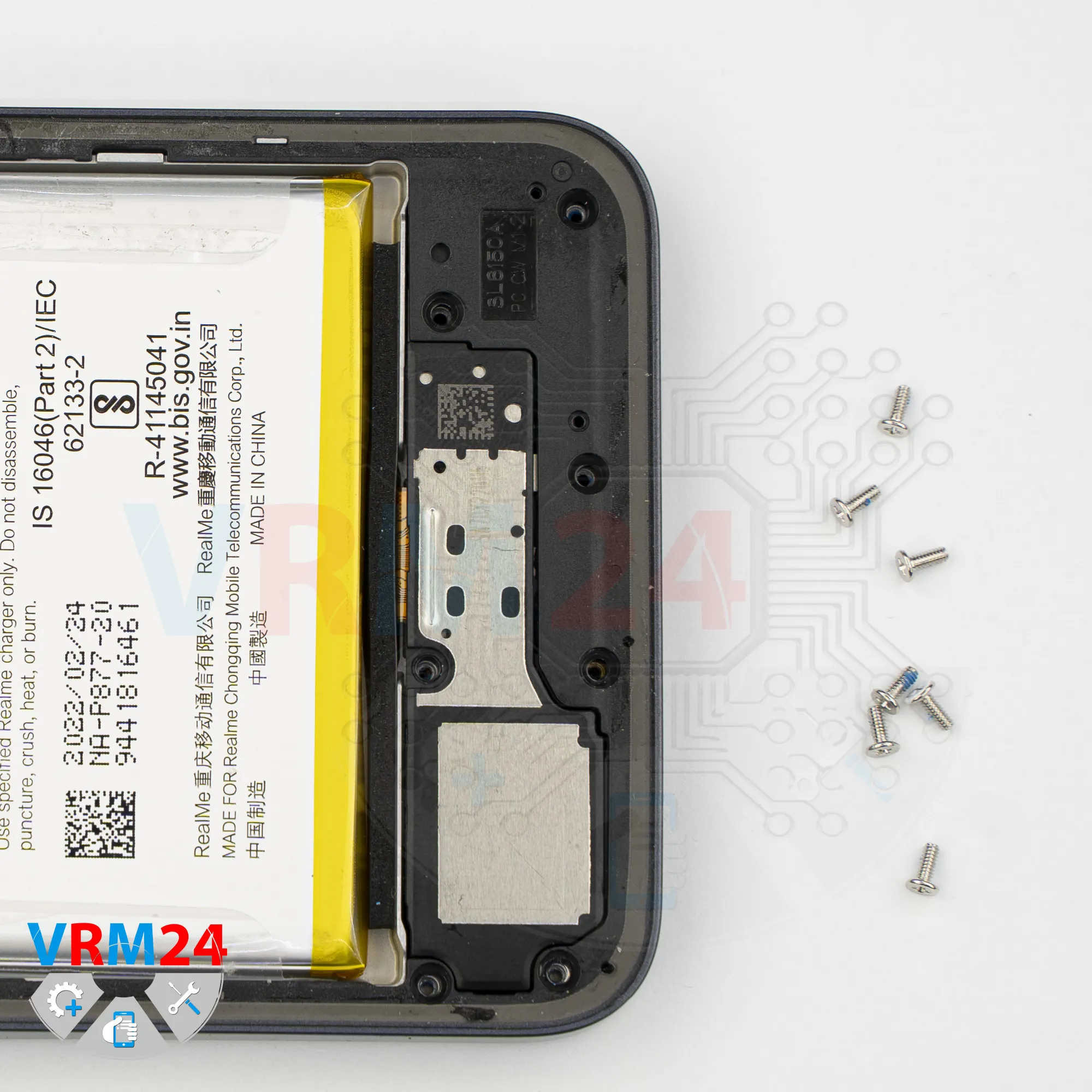

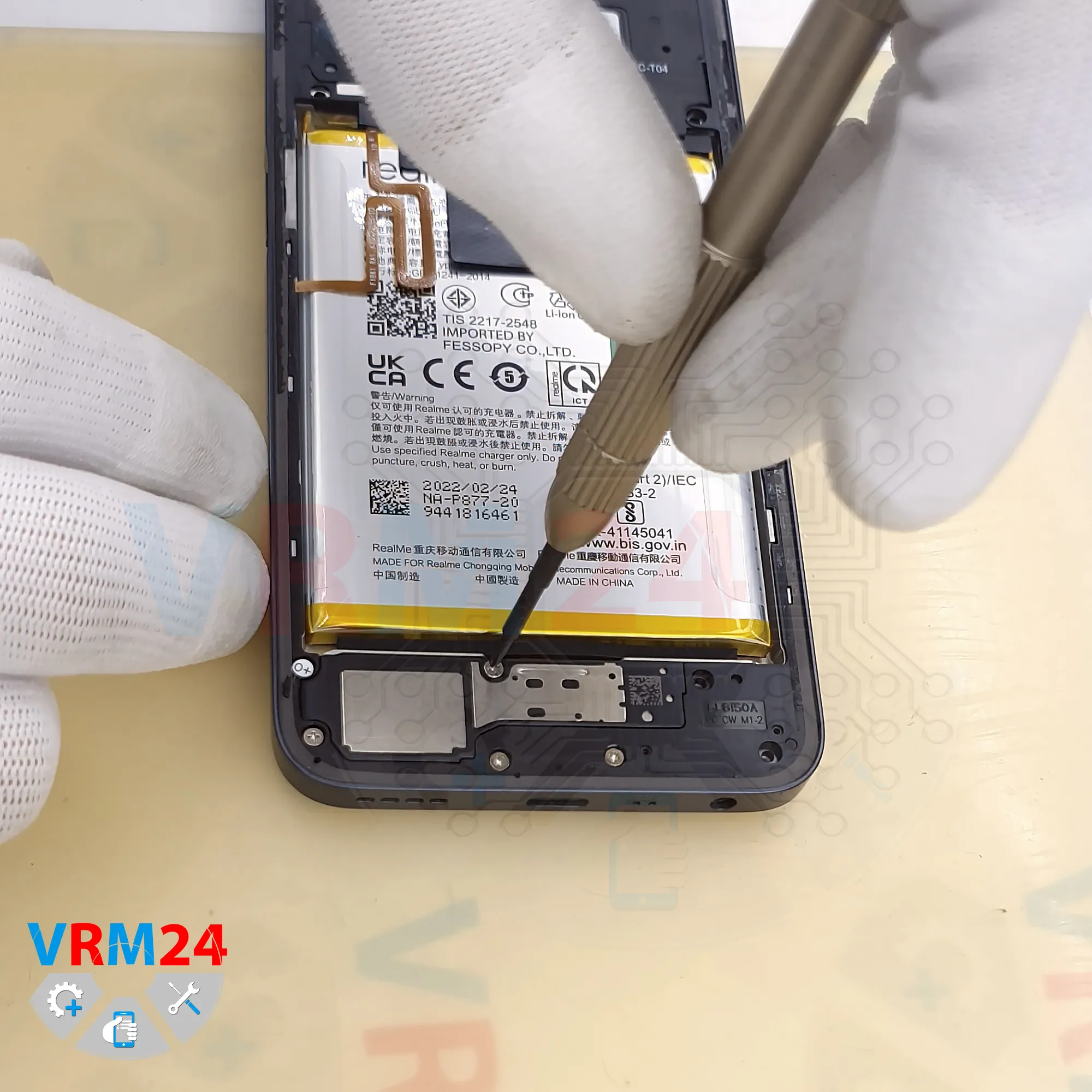

Переходим к выкручиванию винтов в нижней части.

Если у нас винты плохо достаются, мы можем дополнительно использовать пинцет, чтобы их вынуть.

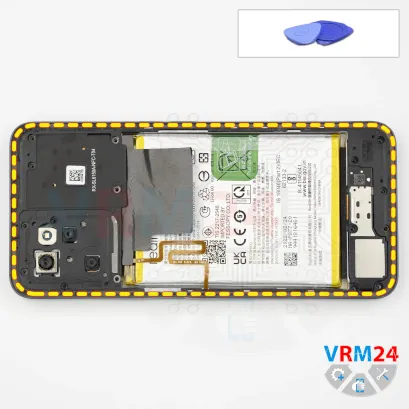

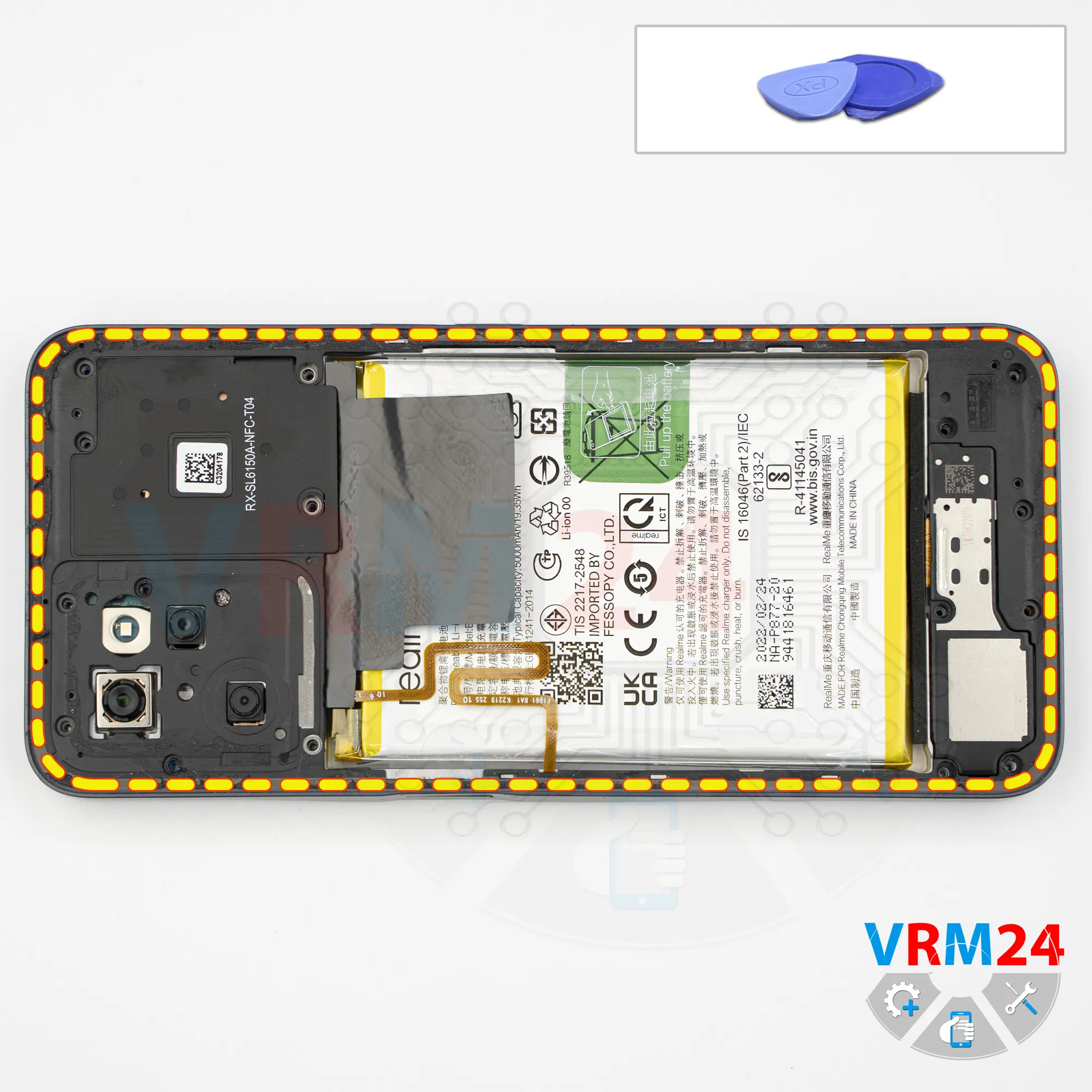

После выкручивания винтов мы отсоединяем среднюю крышку.

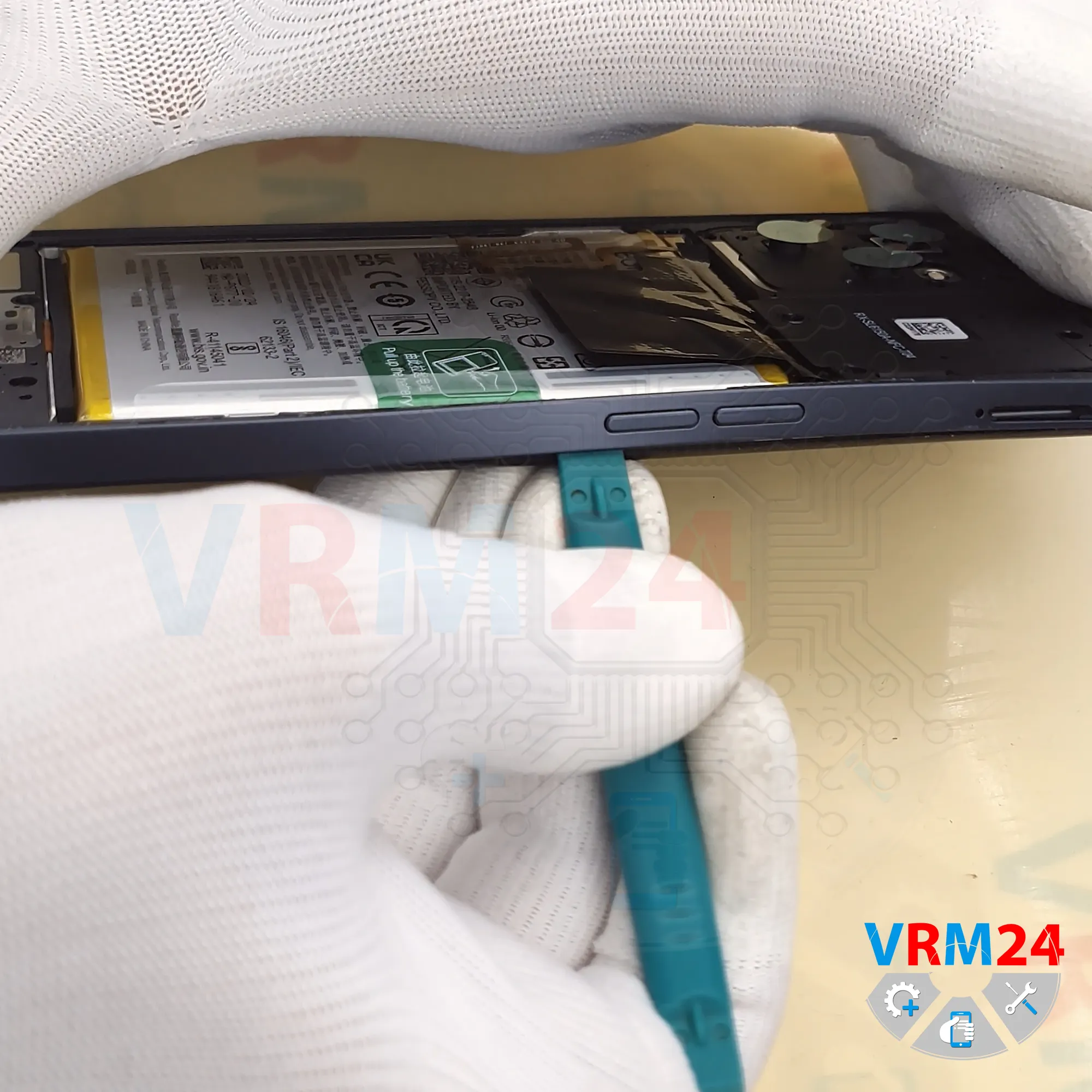

Для этого мы также используем тонкую пластиковую плёнку, вставляем её в зазор между средней крышкой и рамкой дисплея в районе отверстия лотка карт.

И после того, как мы отсоединим несколько клип, мы уже можем использовать инструмент потолще.

Как всегда, крышка у нас крепко удерживается на краях.

Нужно быть аккуратным, чтобы случайно не повредить кромку дисплея.

Не нужно давить в нижнюю часть.

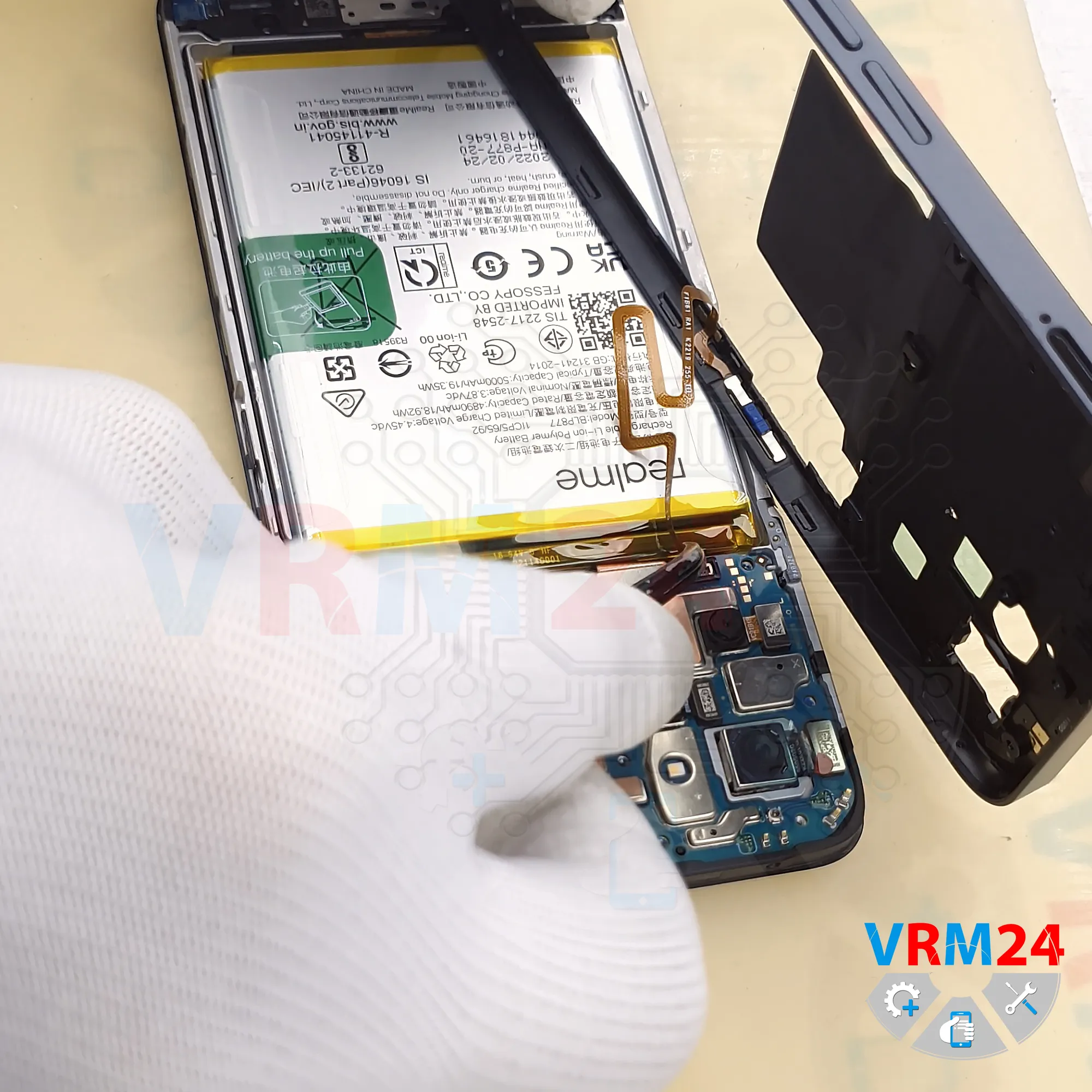

Ну и, конечно, нужно быть аккуратным при отсоединении крышки, поскольку датчик отпечатков пальцев располагается на средней крышке, а шлейф идёт к материнской плате.

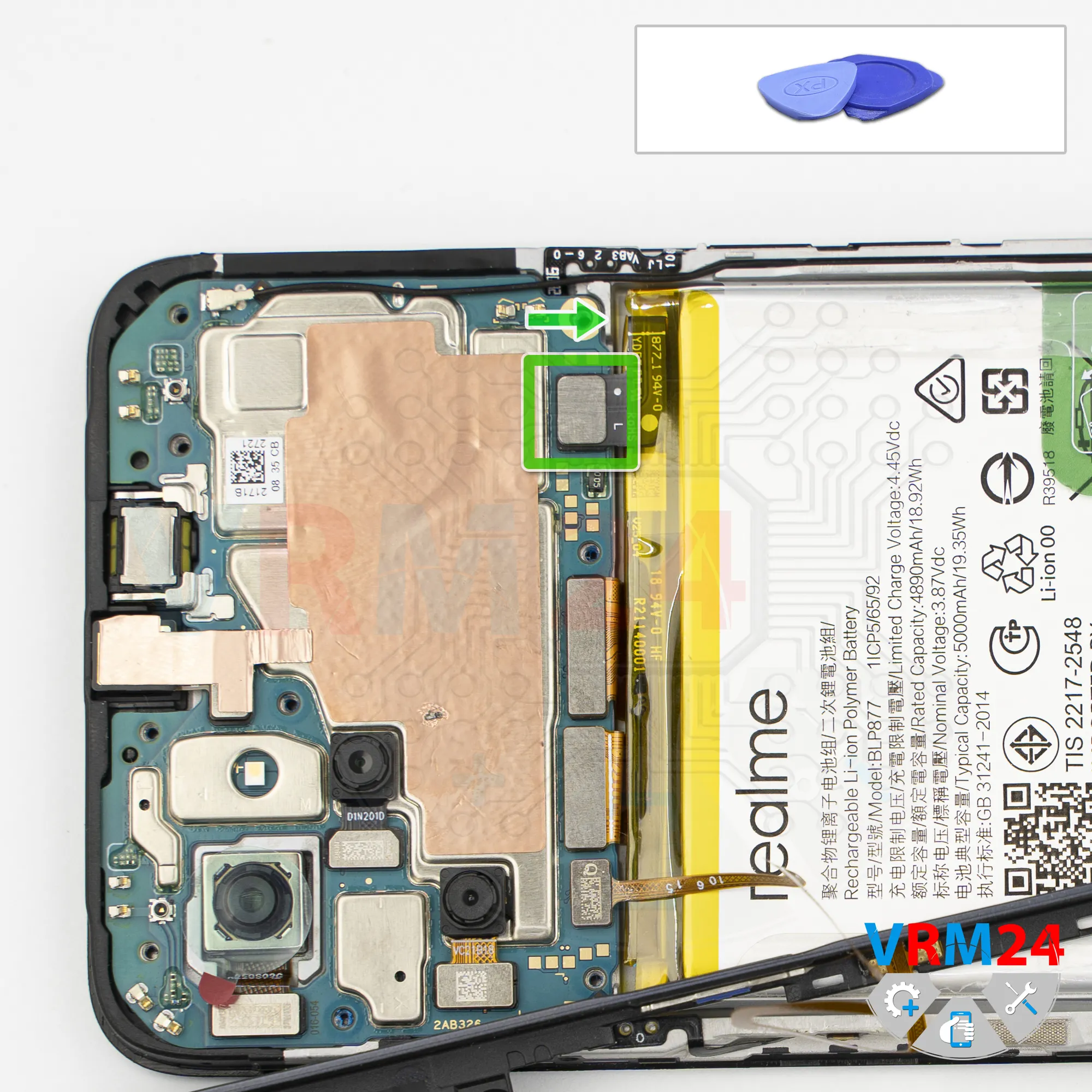

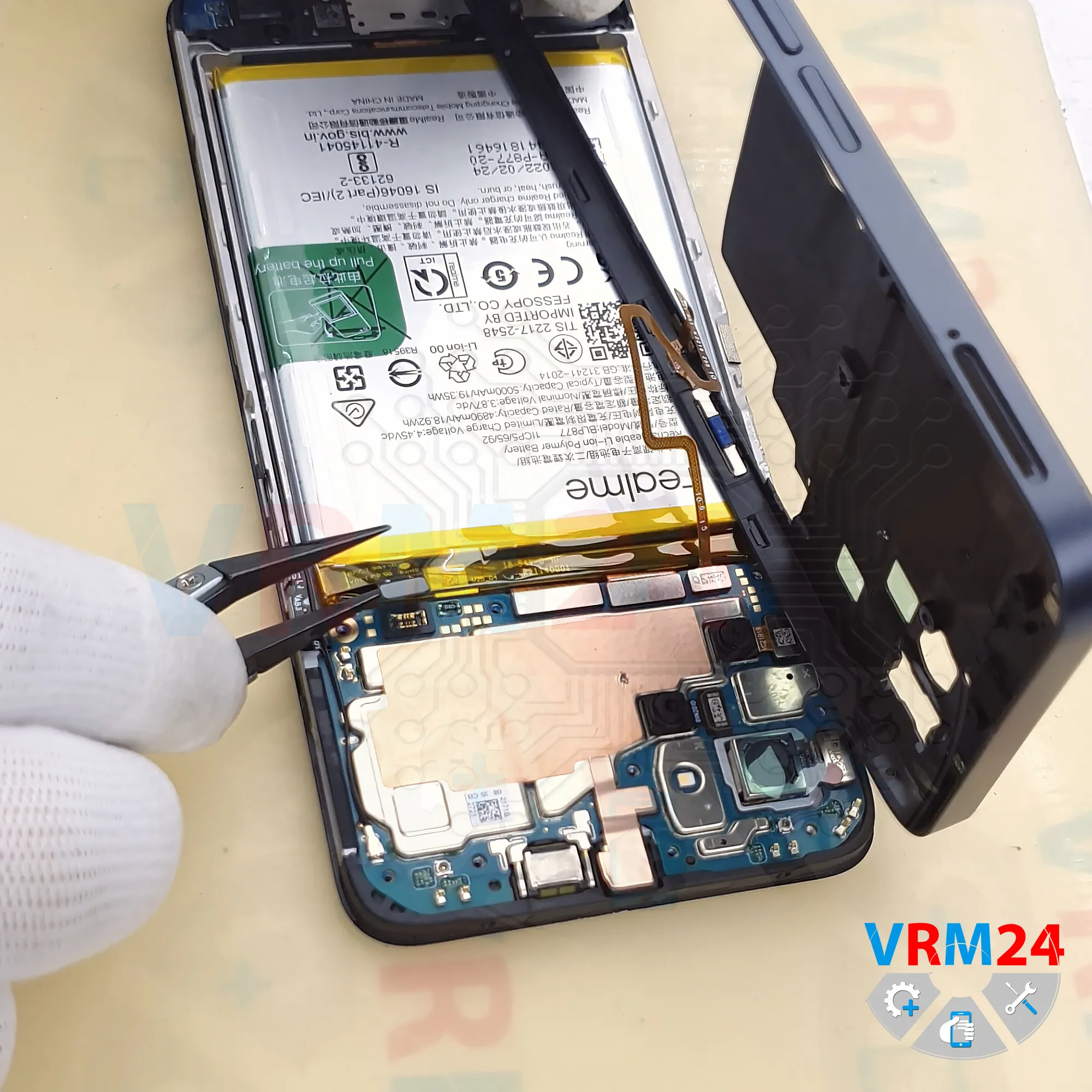

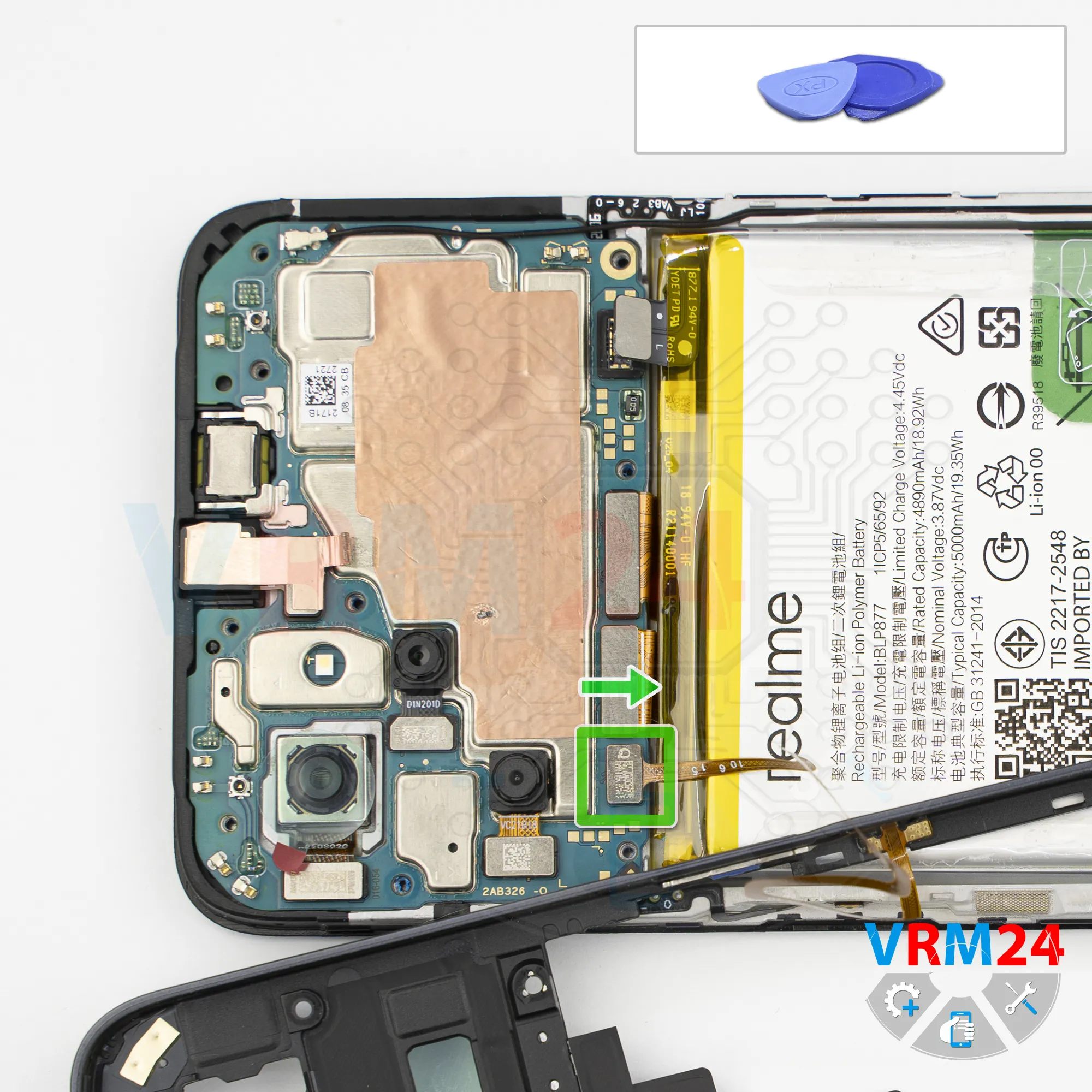

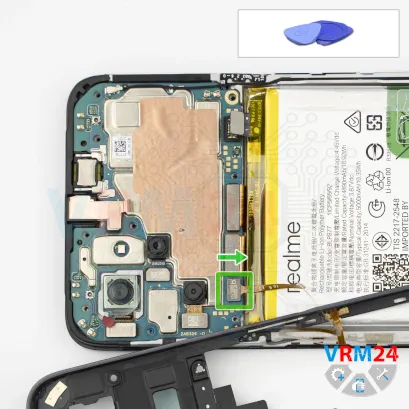

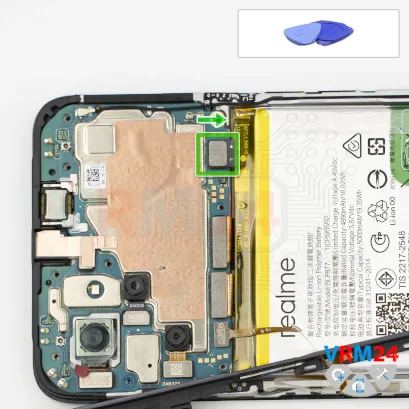

С помощью неметаллического инструмента отсоединяем разъем батареи.

ℹ️️ В Realme C35 RMX 3511 используется батарея BLP877 емкостью 5000 мАч.

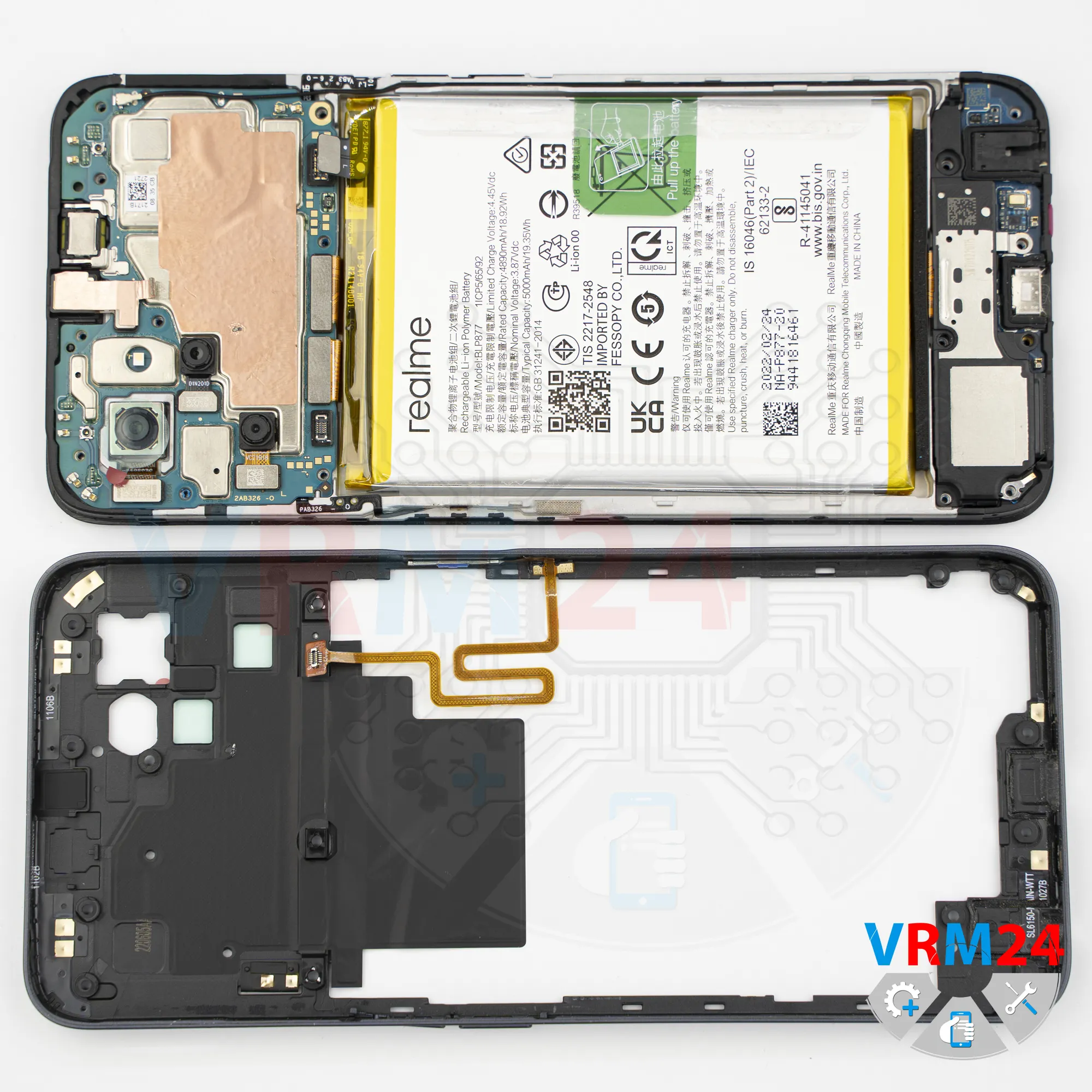

И затем отсоединяем разъём датчика отпечатка пальцев и убираем среднюю крышку в сторону, с контактными дорожками и площадками антенн.

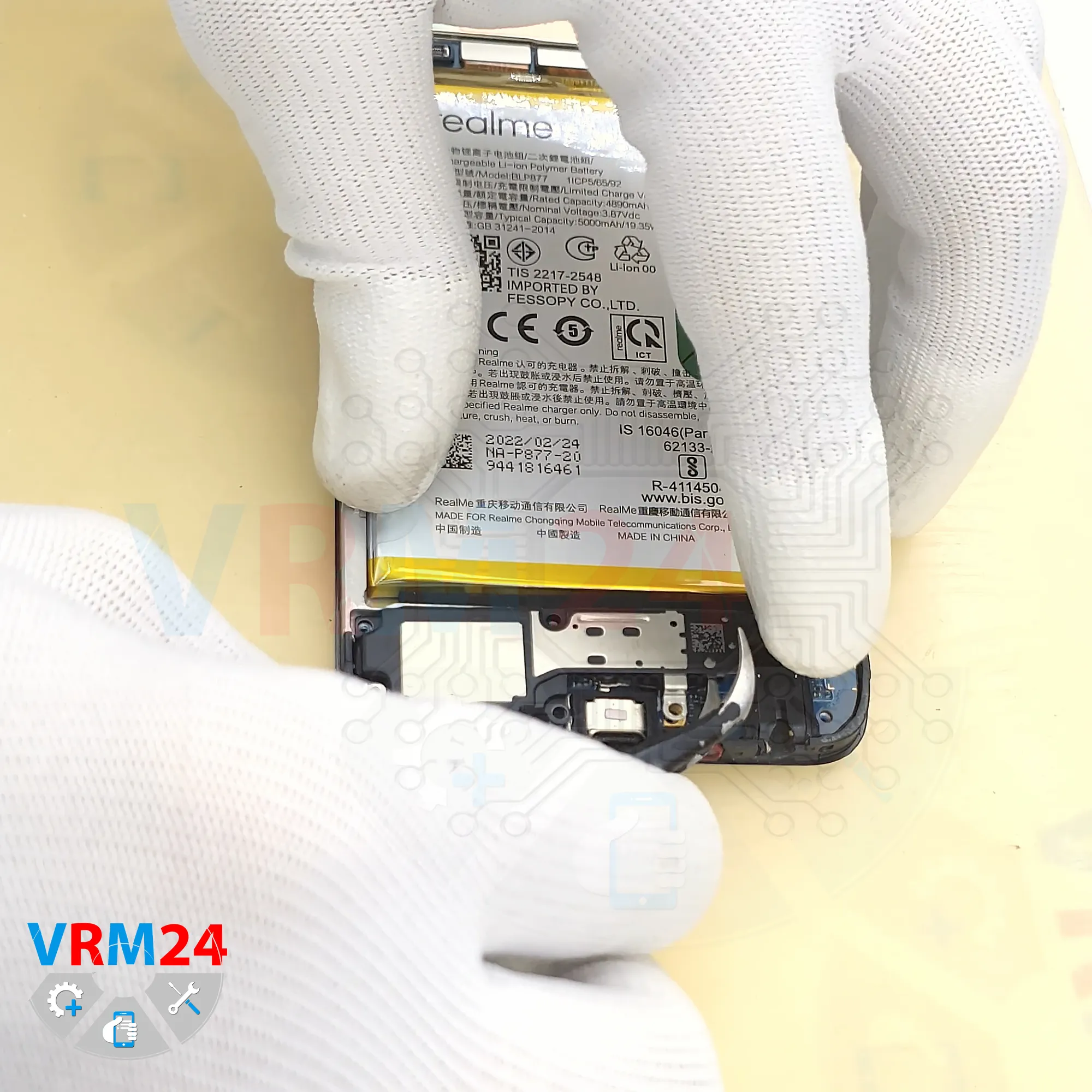

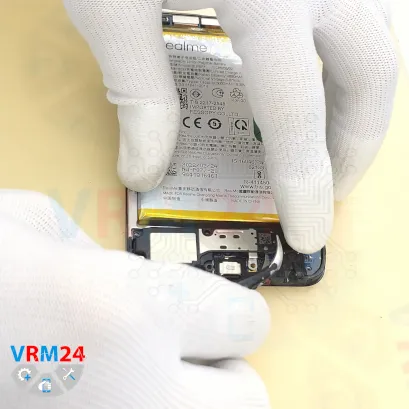

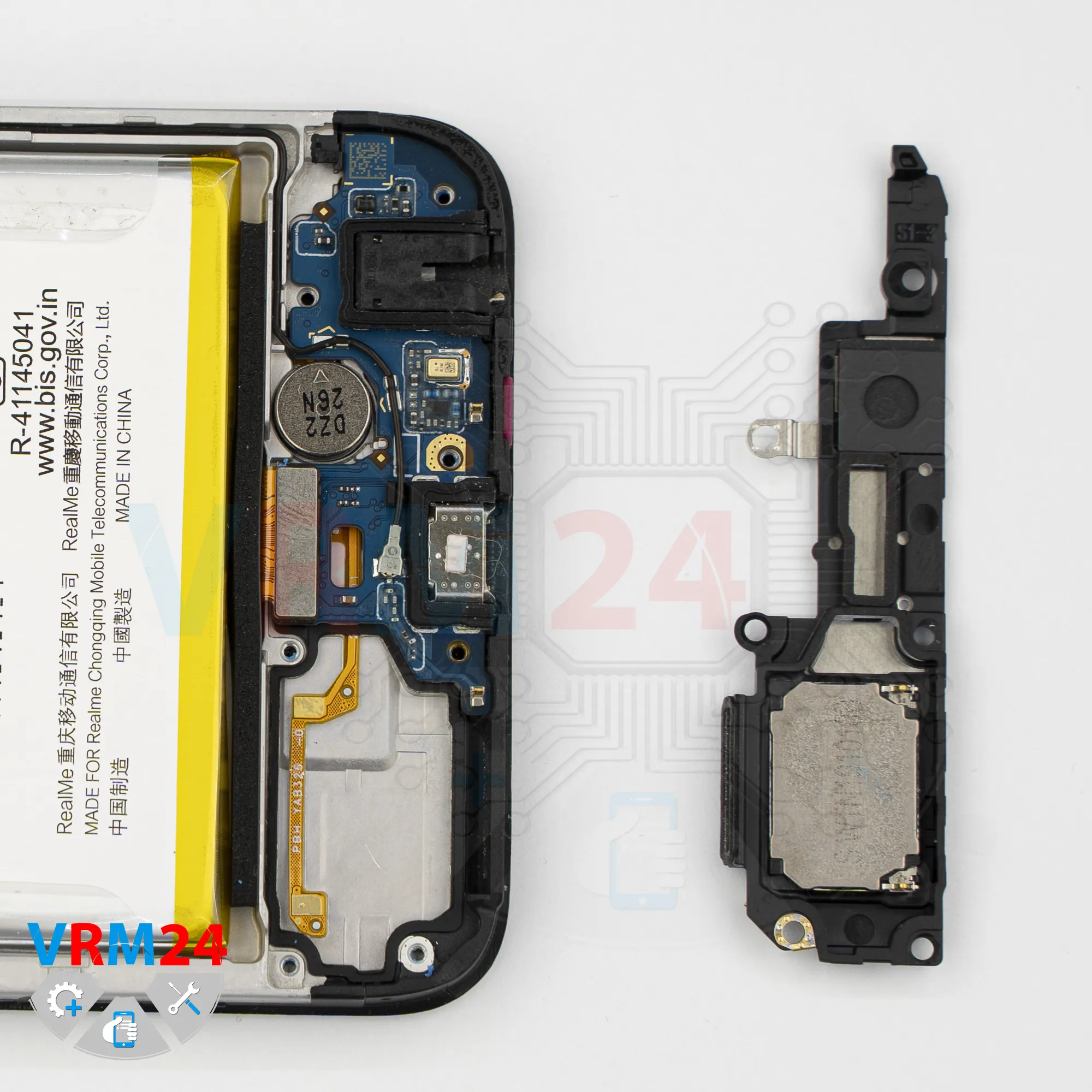

В нижней части мы вначале отсоединяем крышку с динамиком, убираем её в сторону.

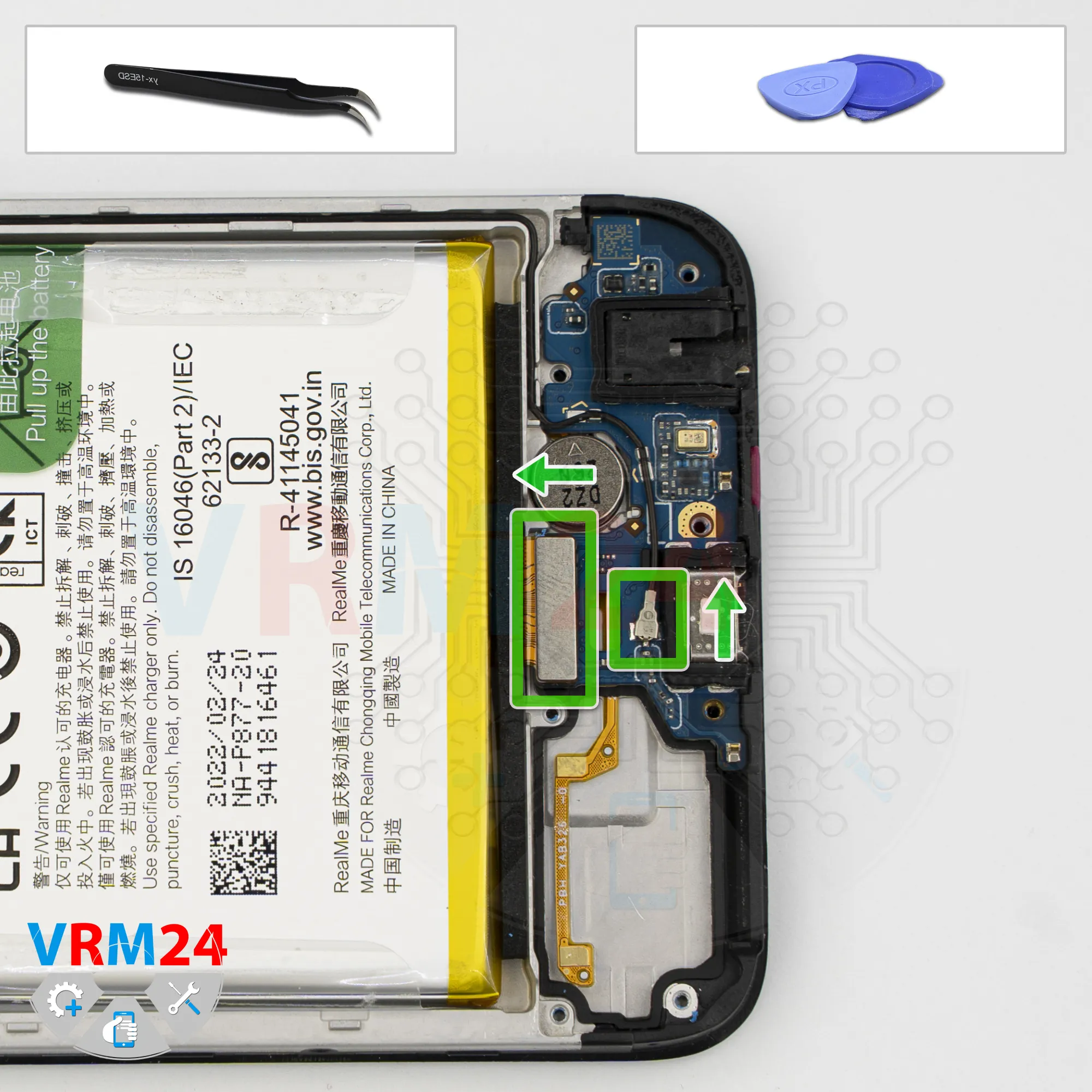

После этого отсоединяем разъём межплатного шлейфа, отсоединяем разъём коаксиального кабеля, и освобождаем сам кабель из фиксирующих его пазов на суб-плате.

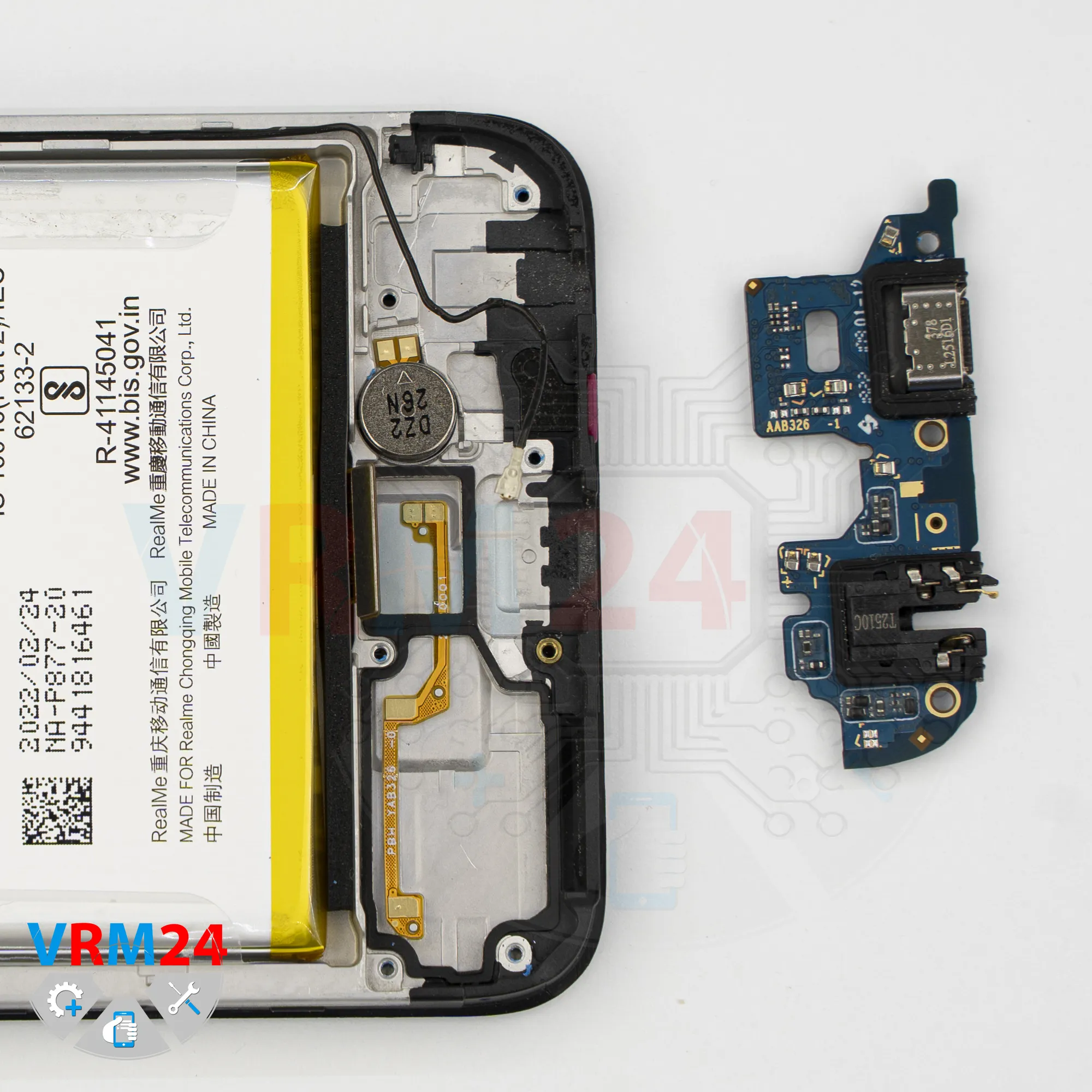

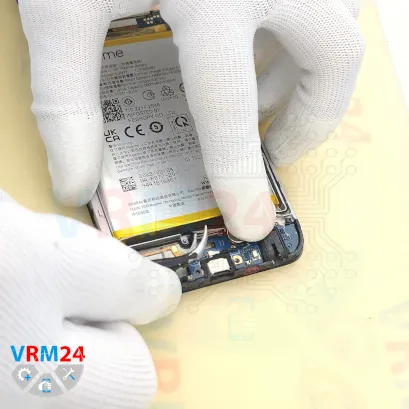

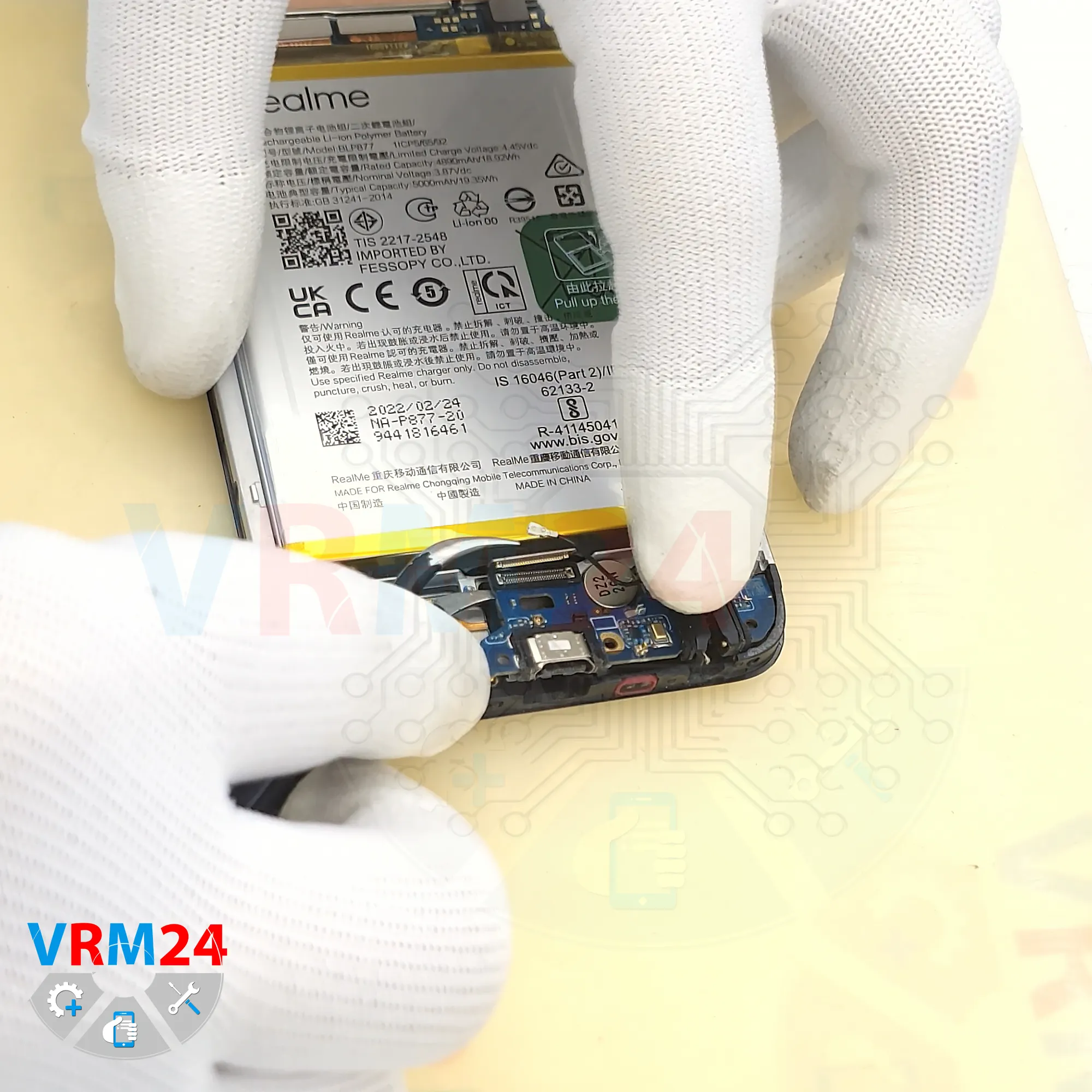

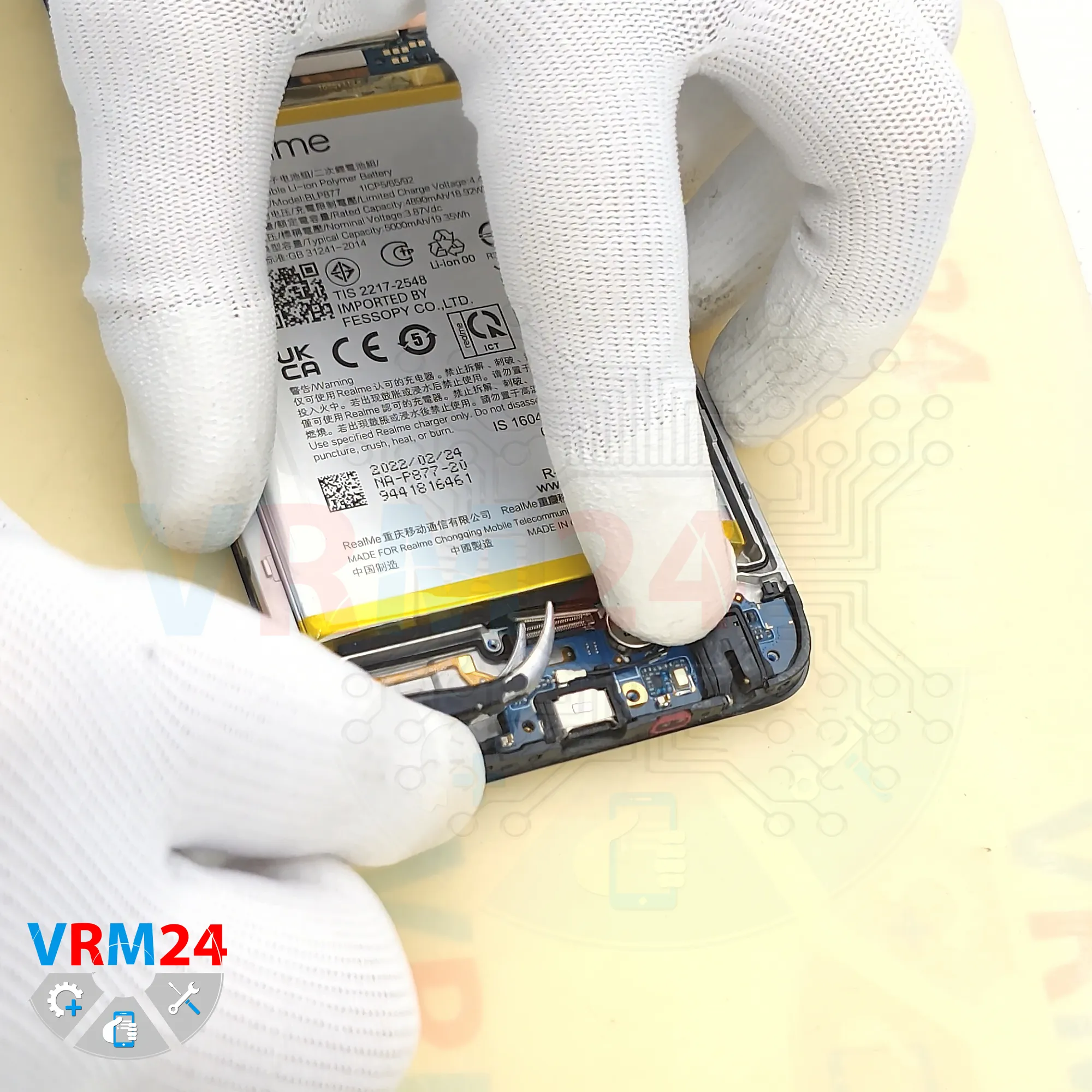

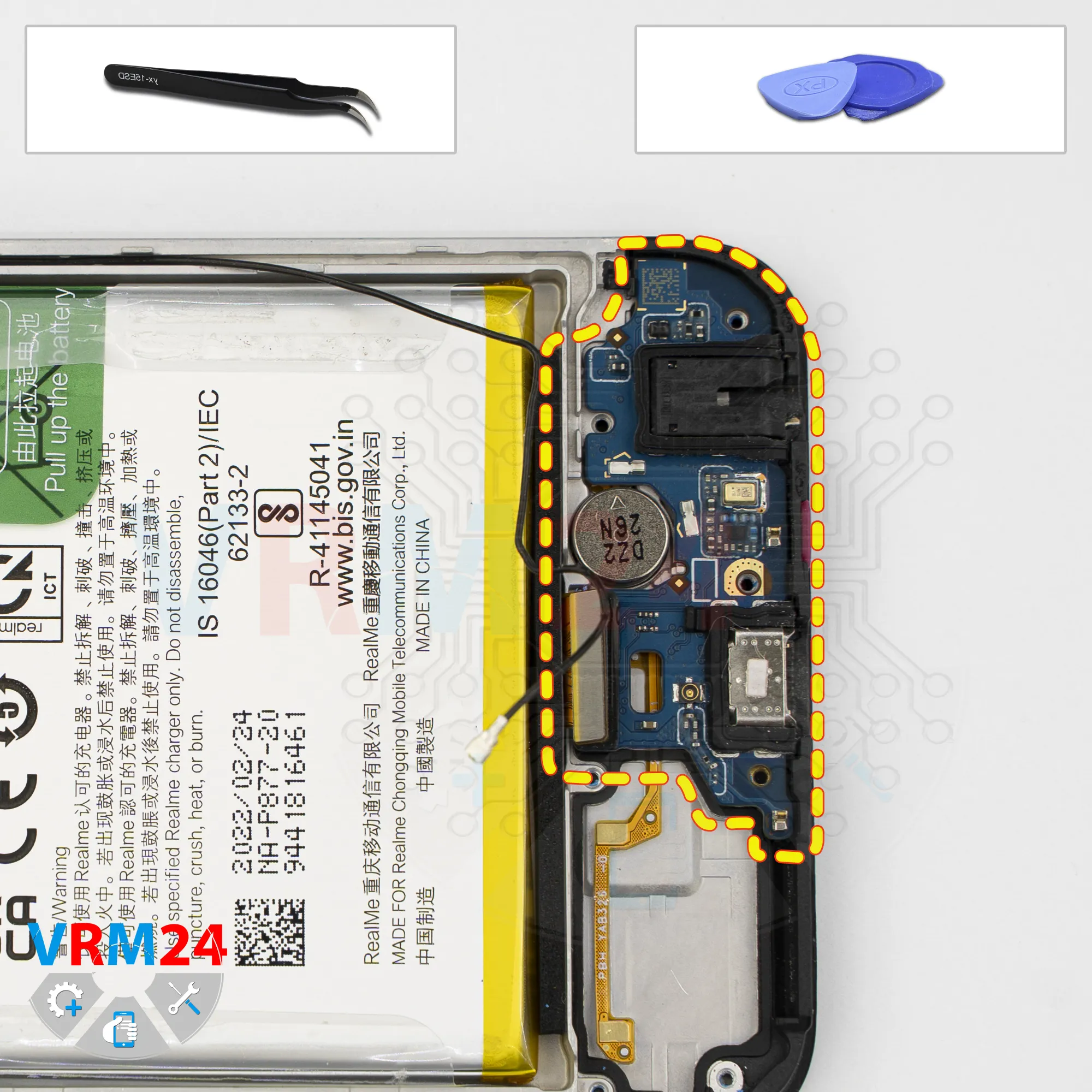

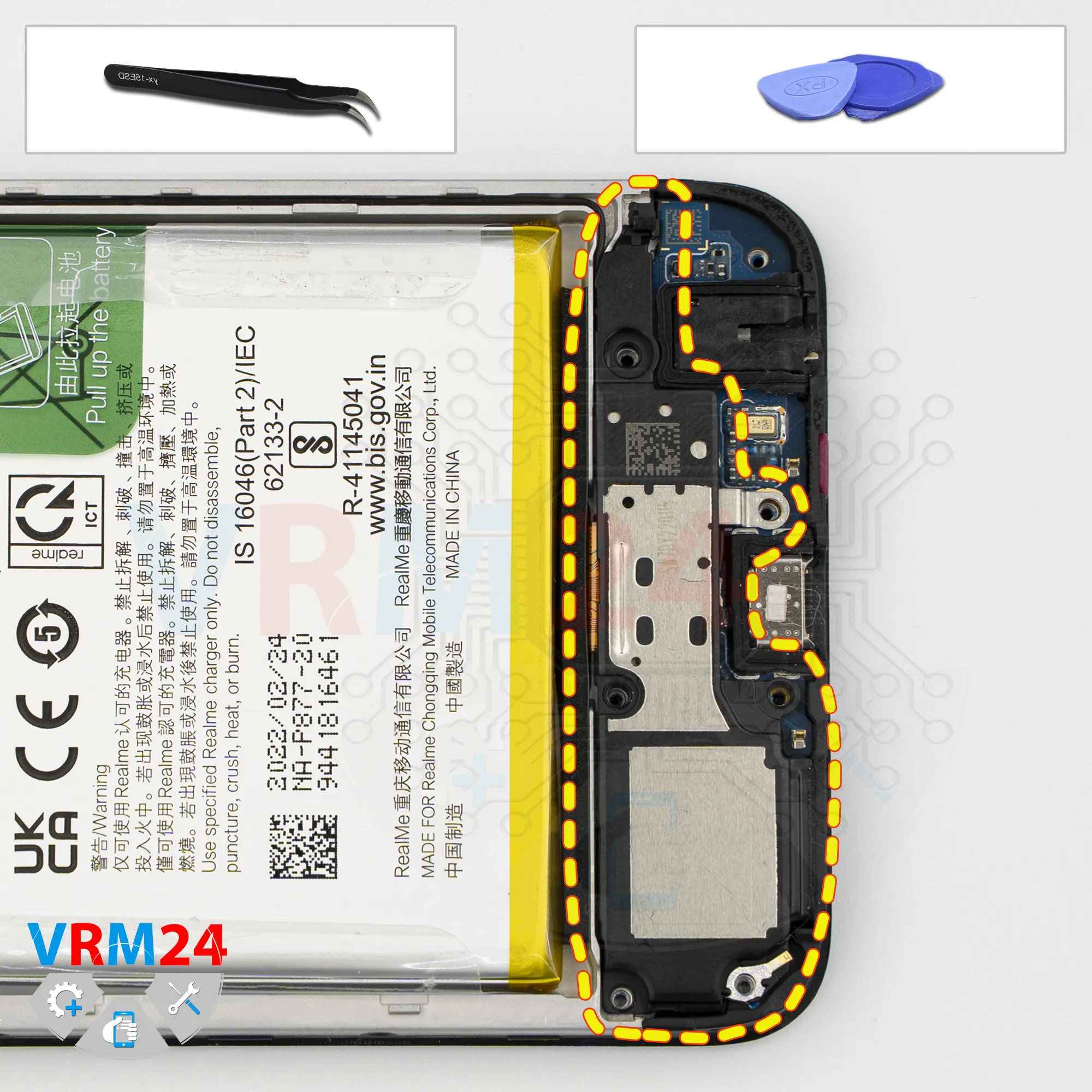

И мы можем вынуть суб-плату.

На суб-плате расположен порт зарядки, микрофон, порт гарнитуры, и другие элементы с обратной стороны.

А в рамке дисплея остаётся вибромотор.

И мы переходим к материнской плате.

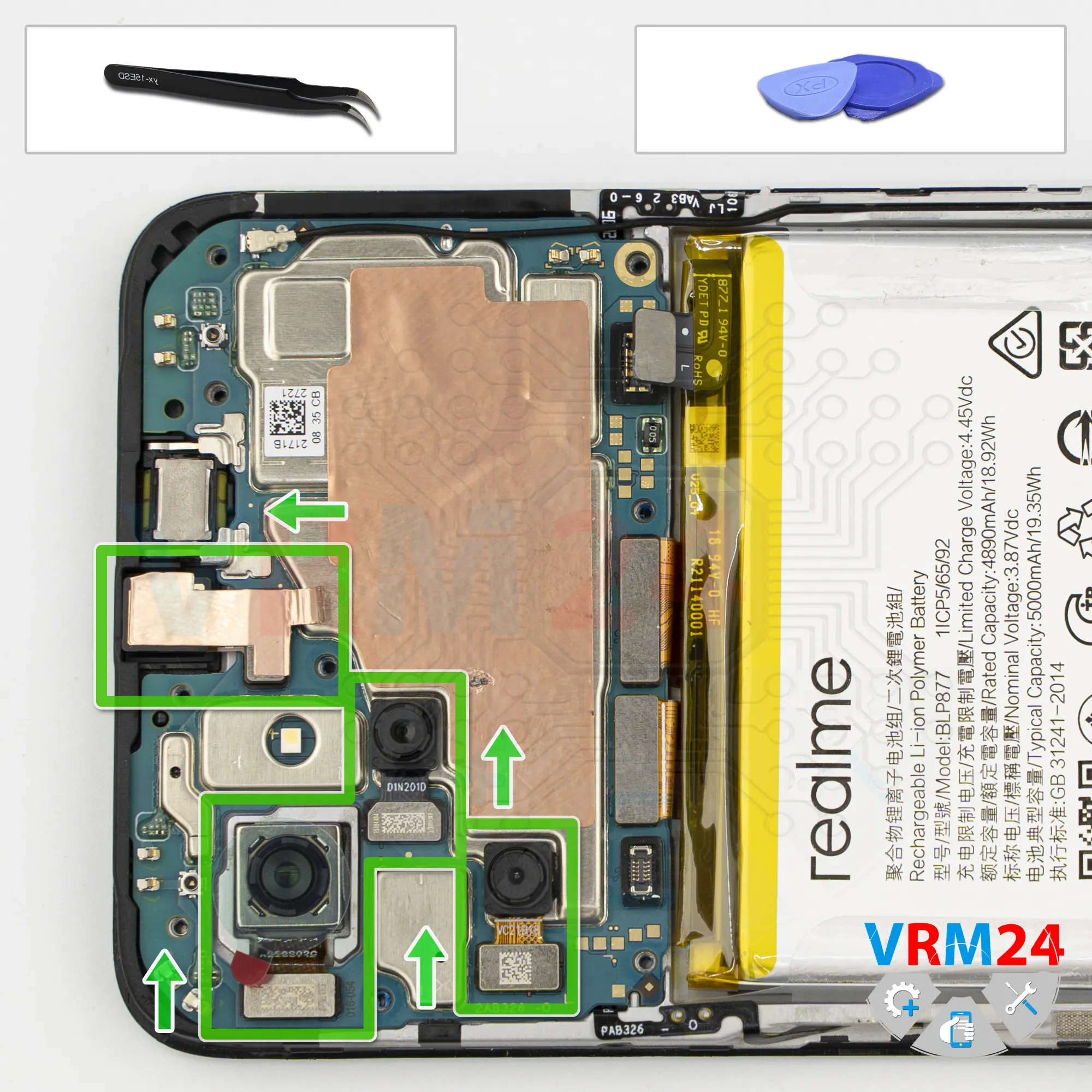

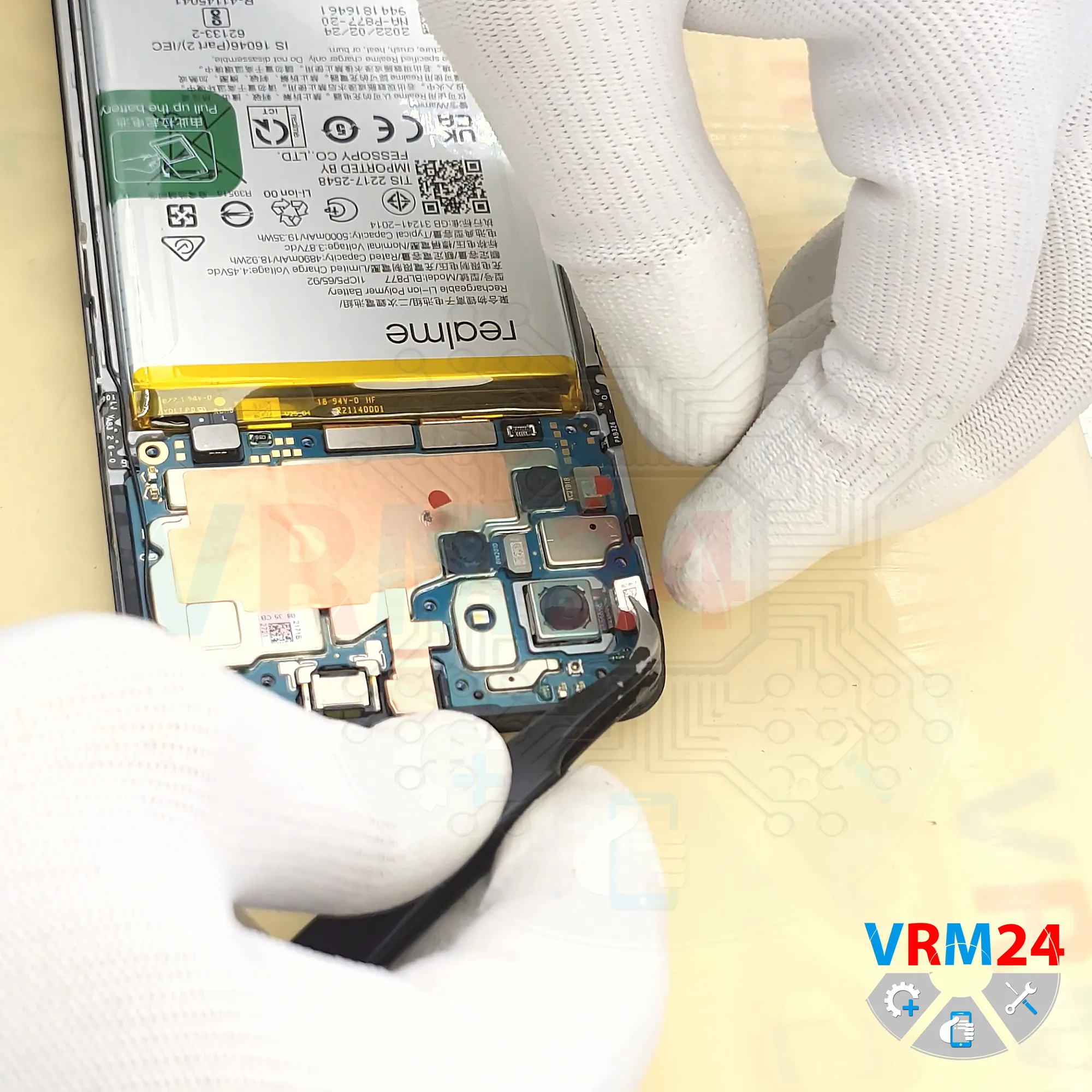

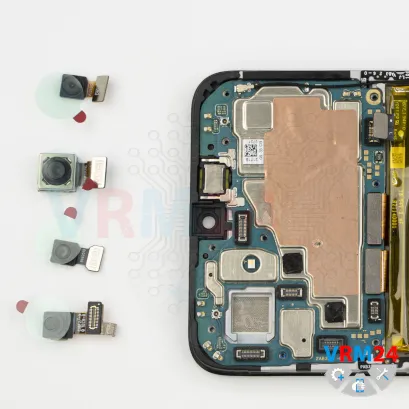

Вначале мы можем отсоединить камеры. Будьте внимательны - камеры слегка приклеены, приклеены разъёмы, приклеены за основание.

Аккуратно подцепляем, и отклеиваем камеры.

Не нужно действовать силой, чтобы случайно не повредить шлейфы.

После этого мы можем отсоединить фронтальную камеру.

Теплоотводящее покрытие лучше сохранить для обратной сборки.

Ну и, конечно, линзу камеры лучше закрыть, чтобы на неё не попала пыль или мусор.

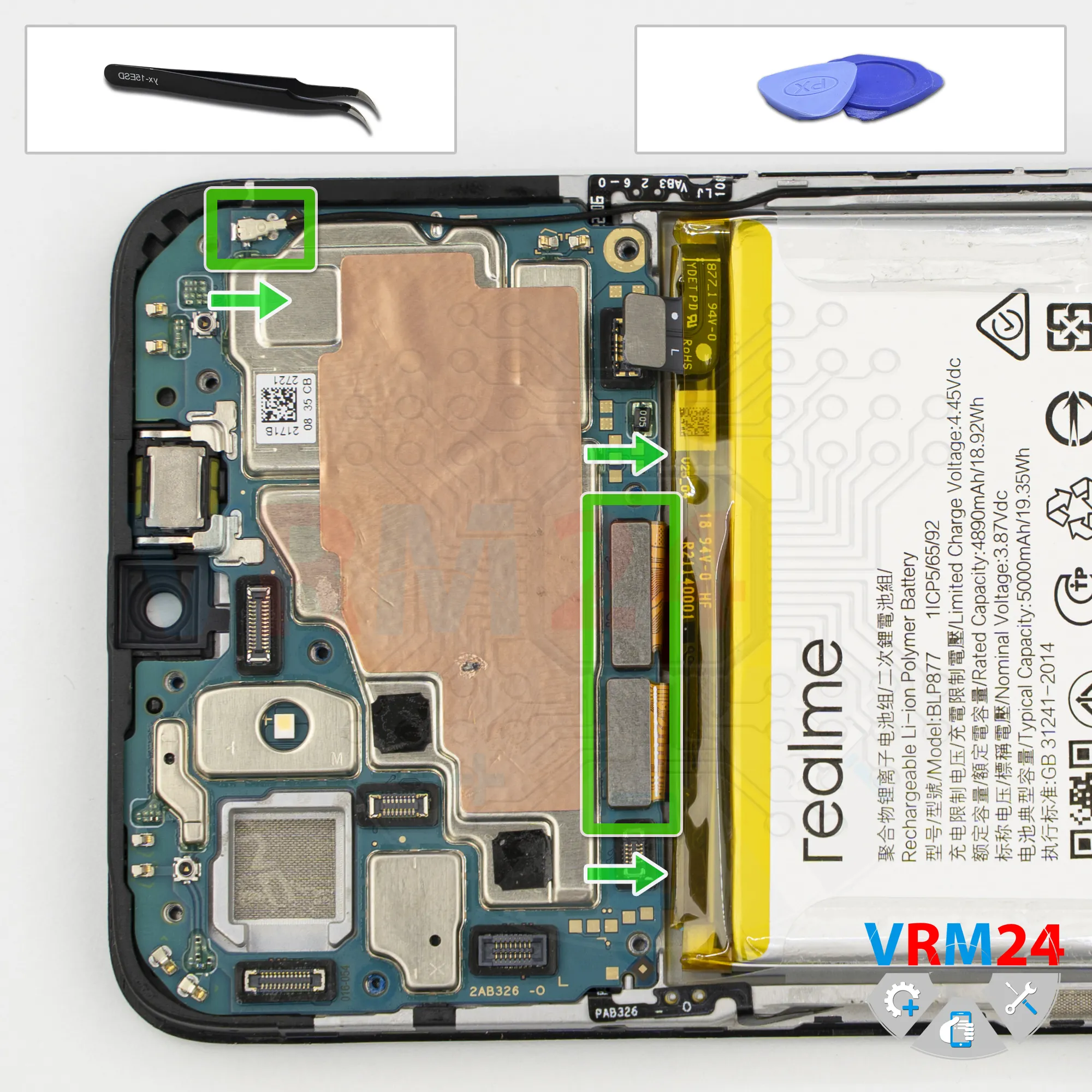

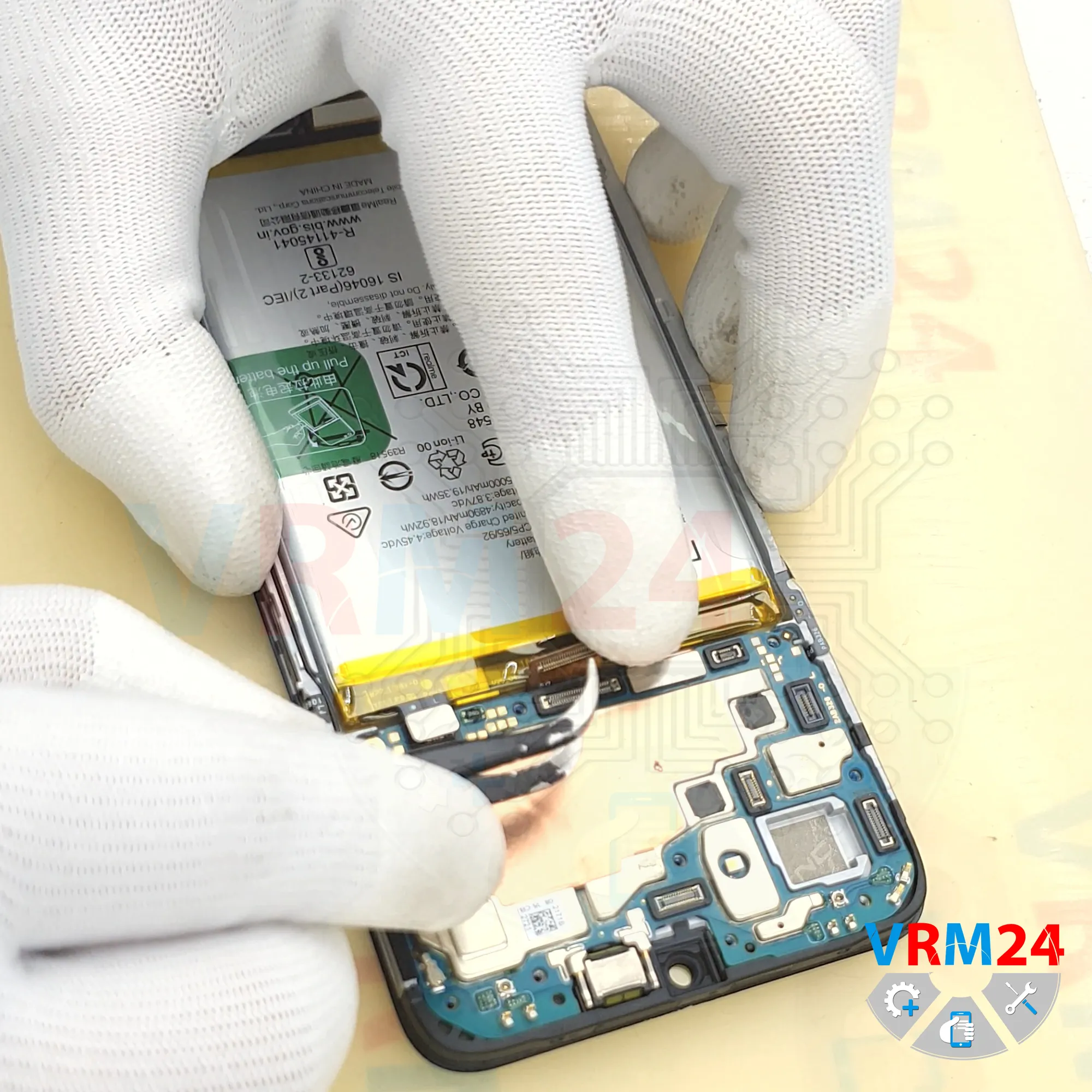

После этого отсоединяем разъём межплатного шлейфа, отсоединяем разъём шлейфа на дисплей.

Также, нам нужно отсоединить разъём коаксиального кабеля и освободить сам кабель из фиксирующих его пазов.

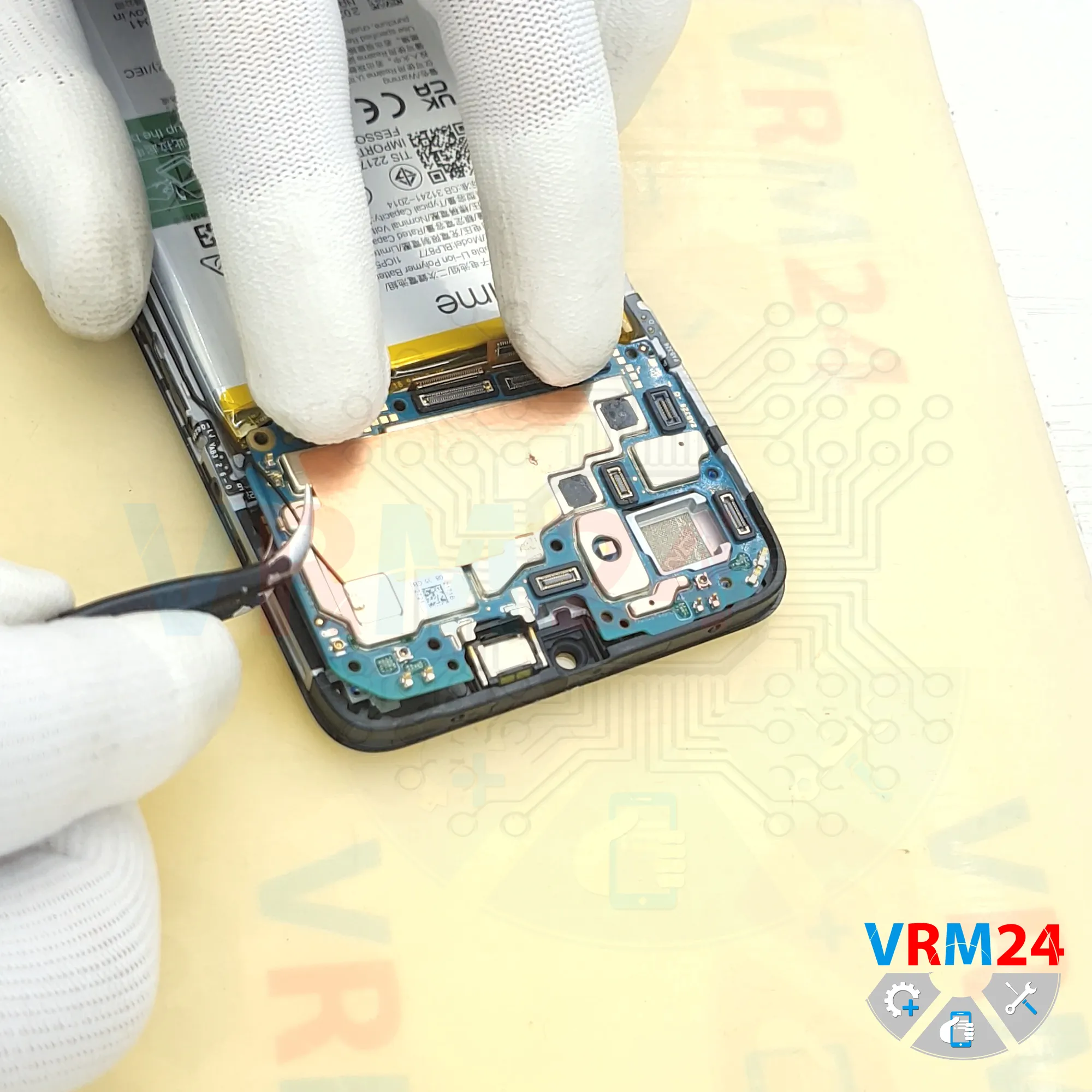

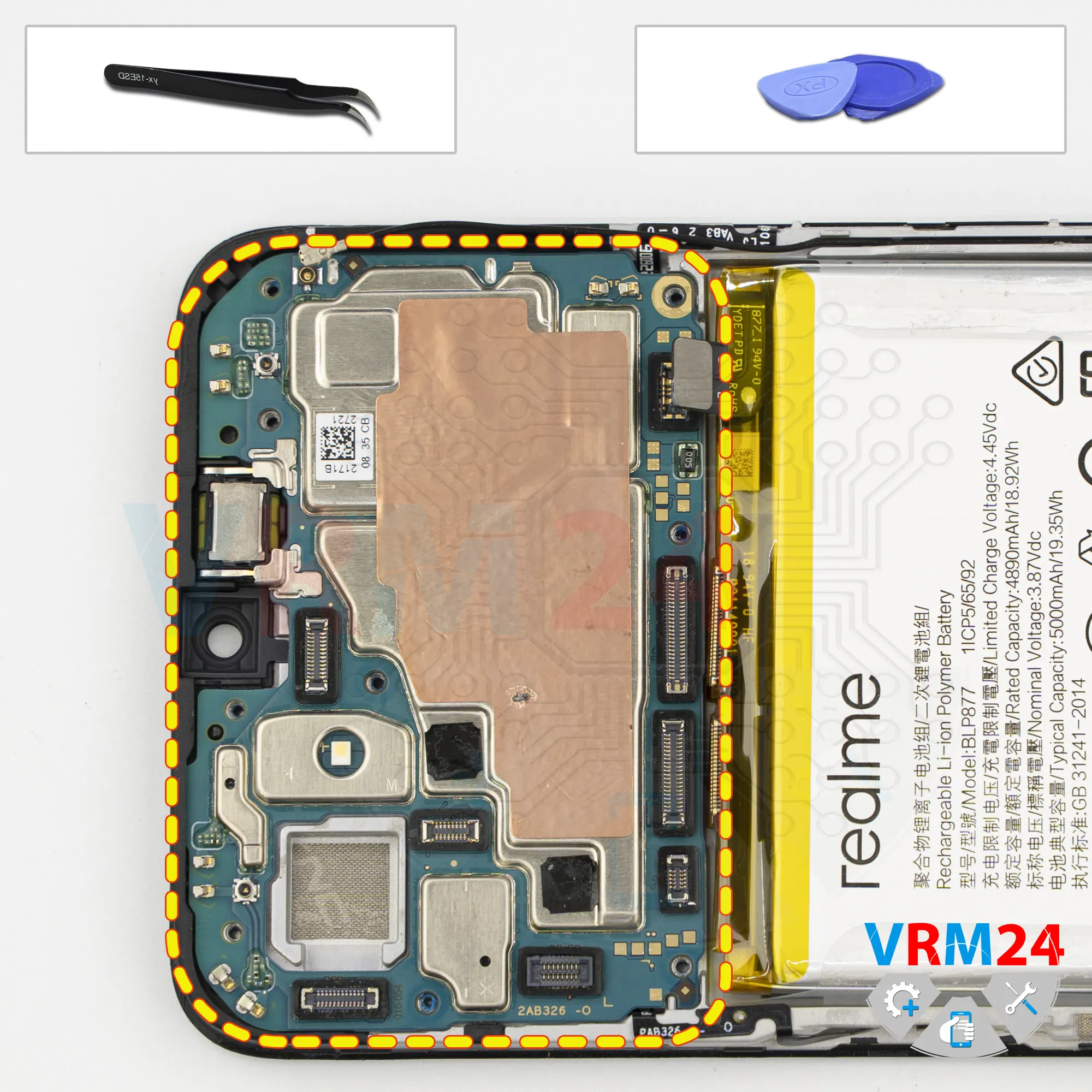

И мы можем вынуть материнскую плату.

В правильном месте аккуратно подцепляем, не всегда просто найти это правильное место, вынимаем, переворачиваем.

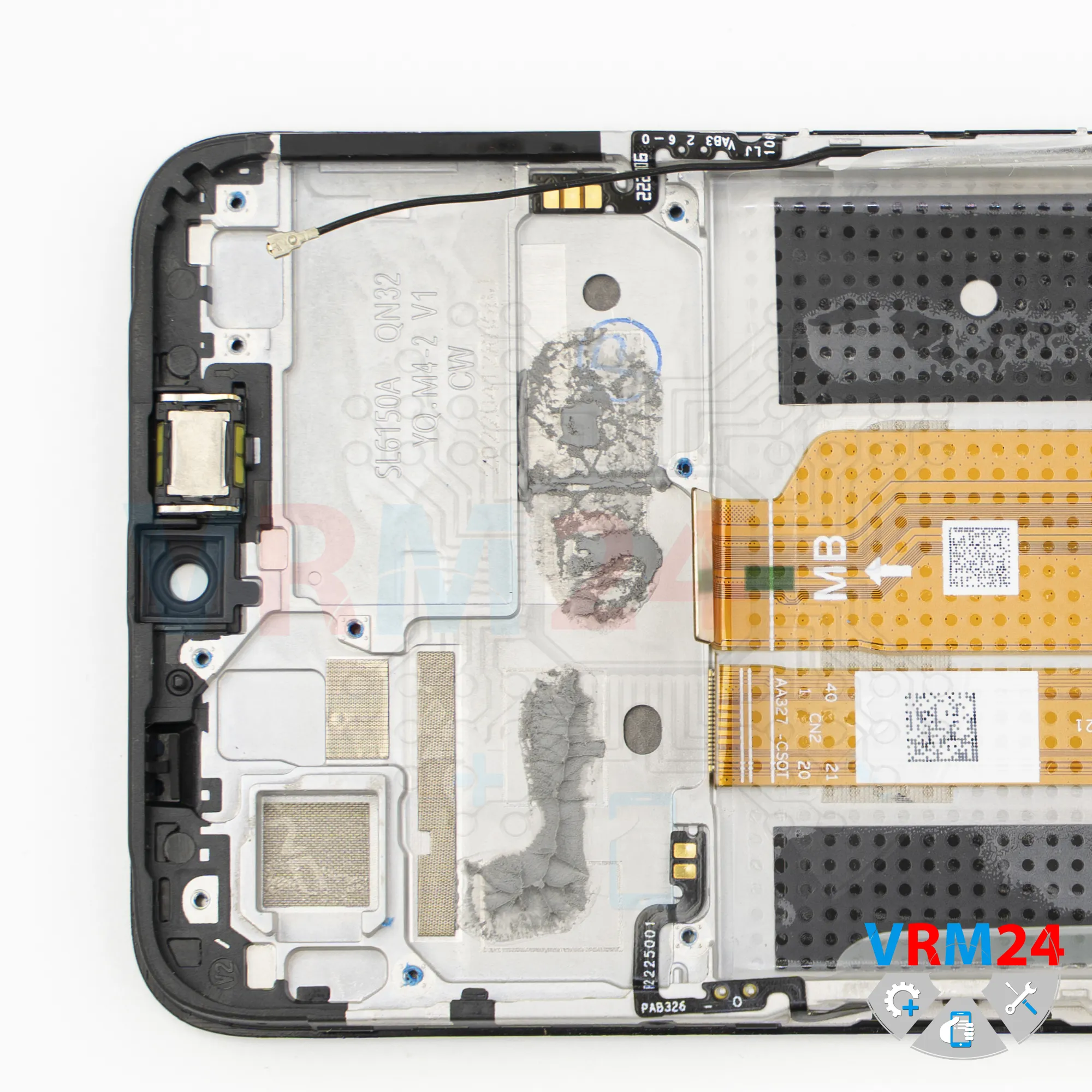

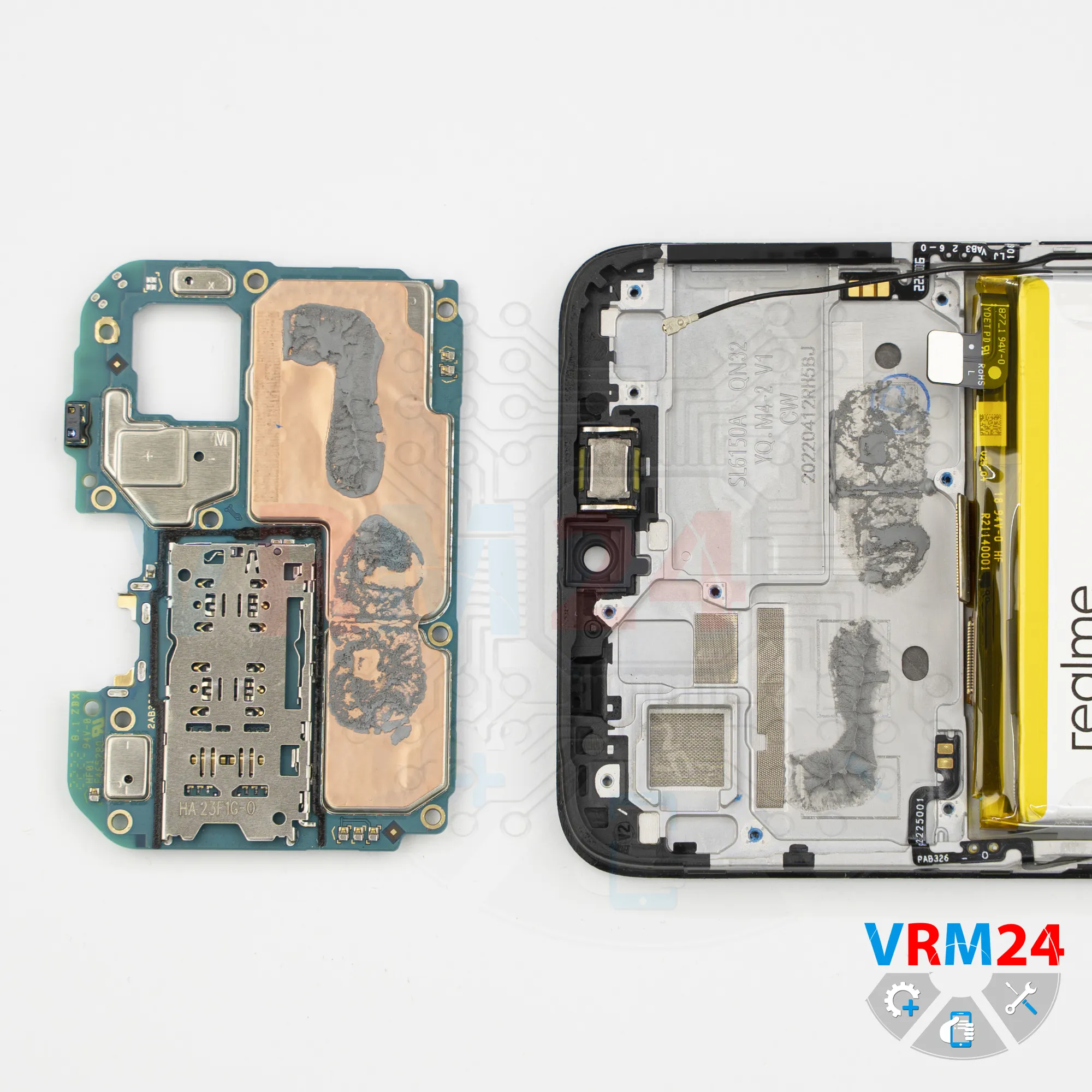

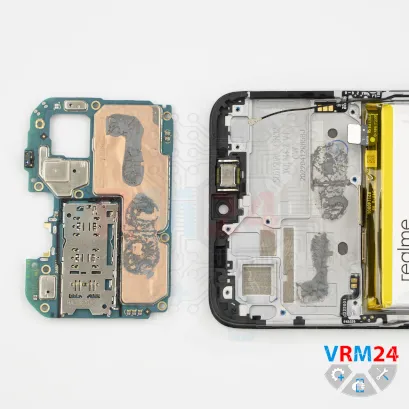

Как вы видите, с обратной стороны материнская плата может удерживаться термопастой.

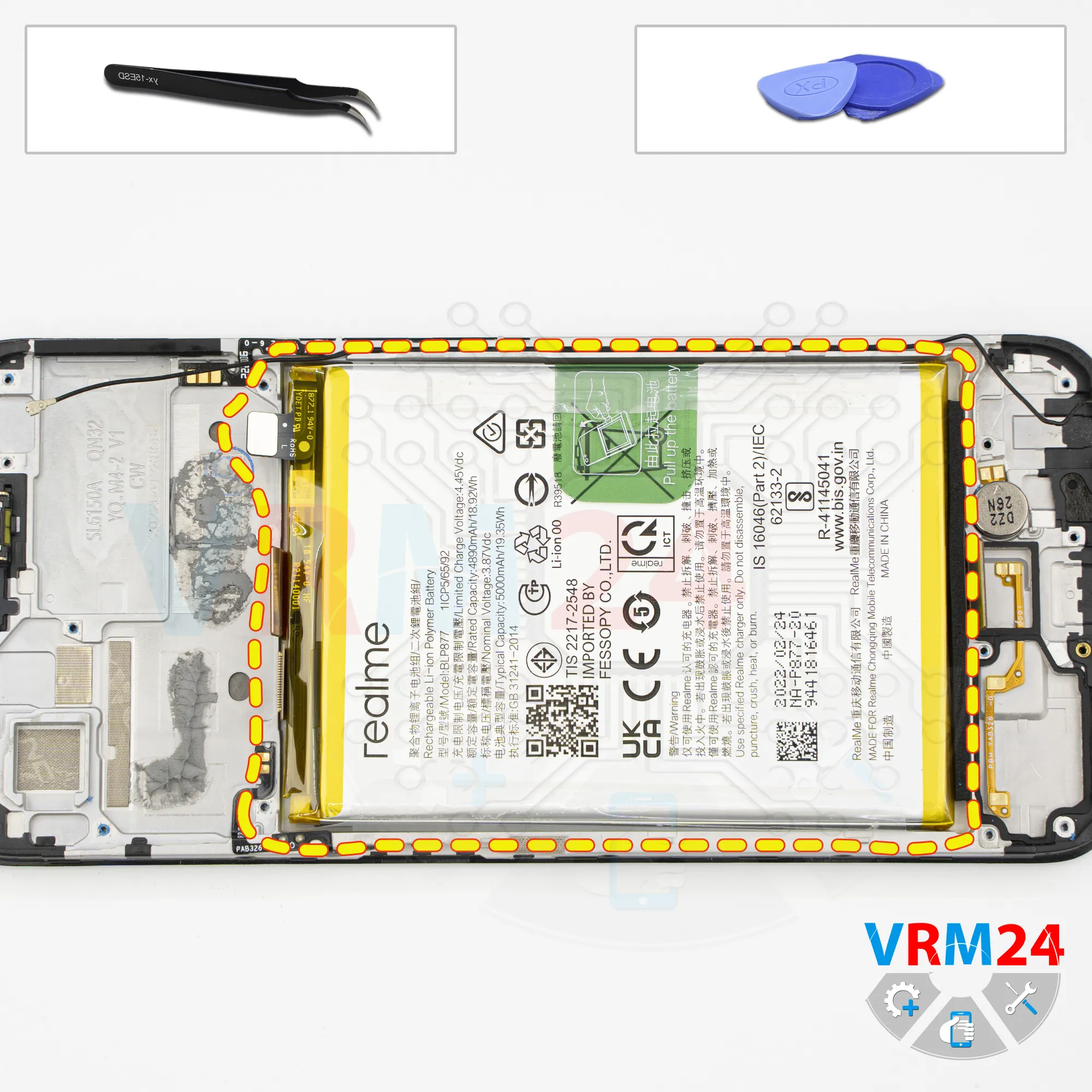

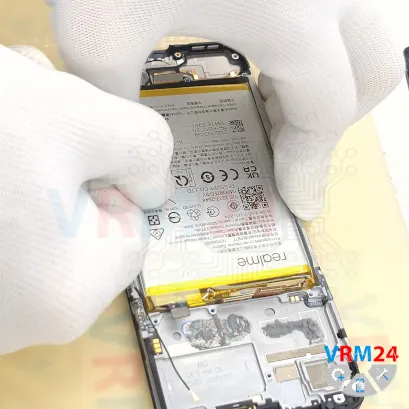

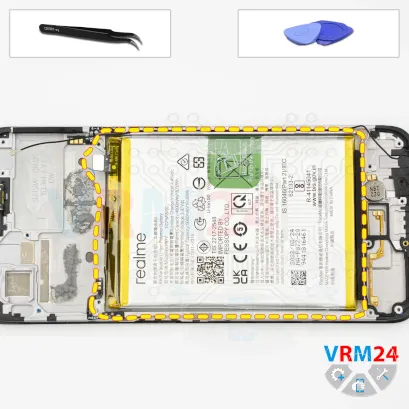

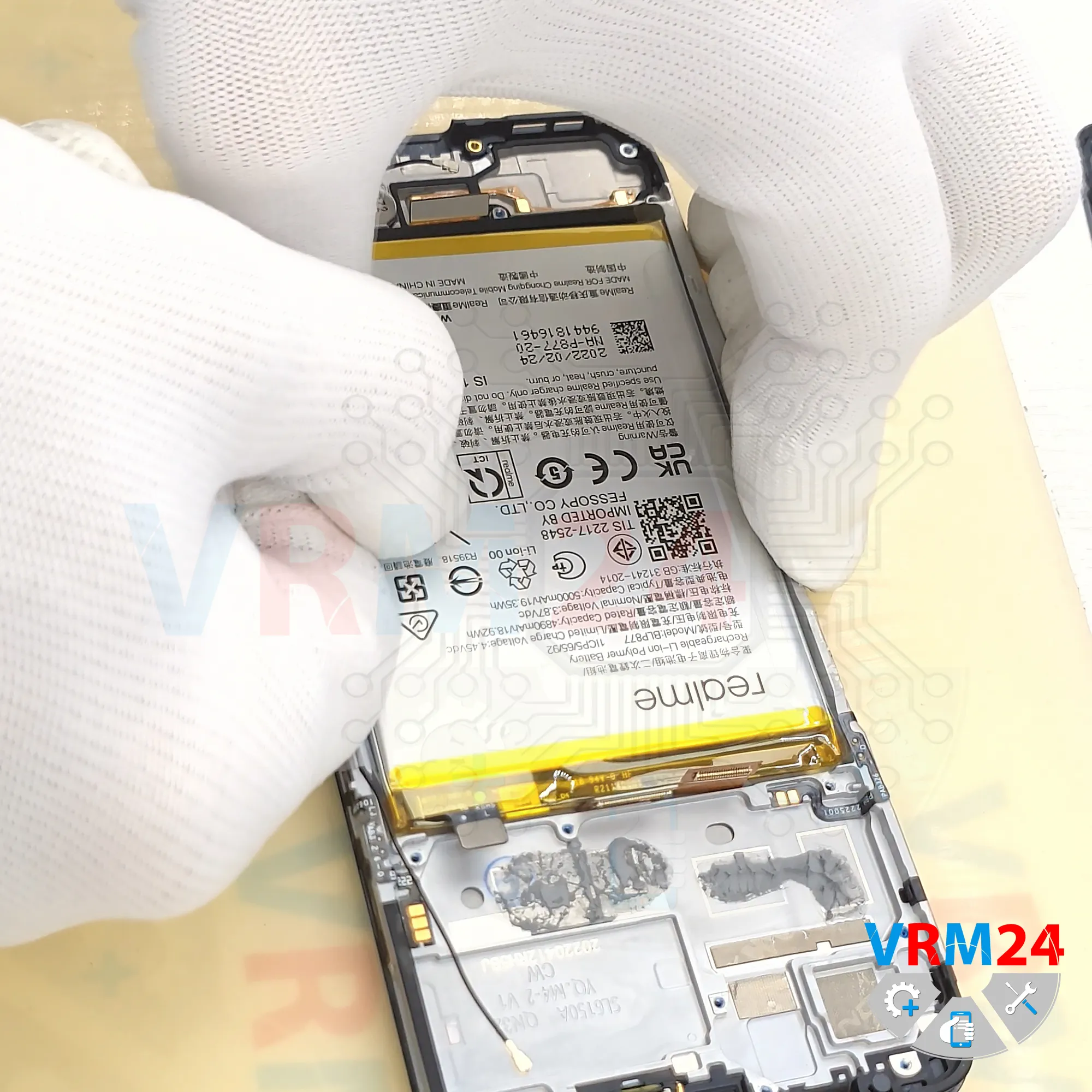

В заключении мы переходим к отсоединению батареи.

Нам нужно отвернуть прозрачное покрытие и отвернуть зелёный язычок.

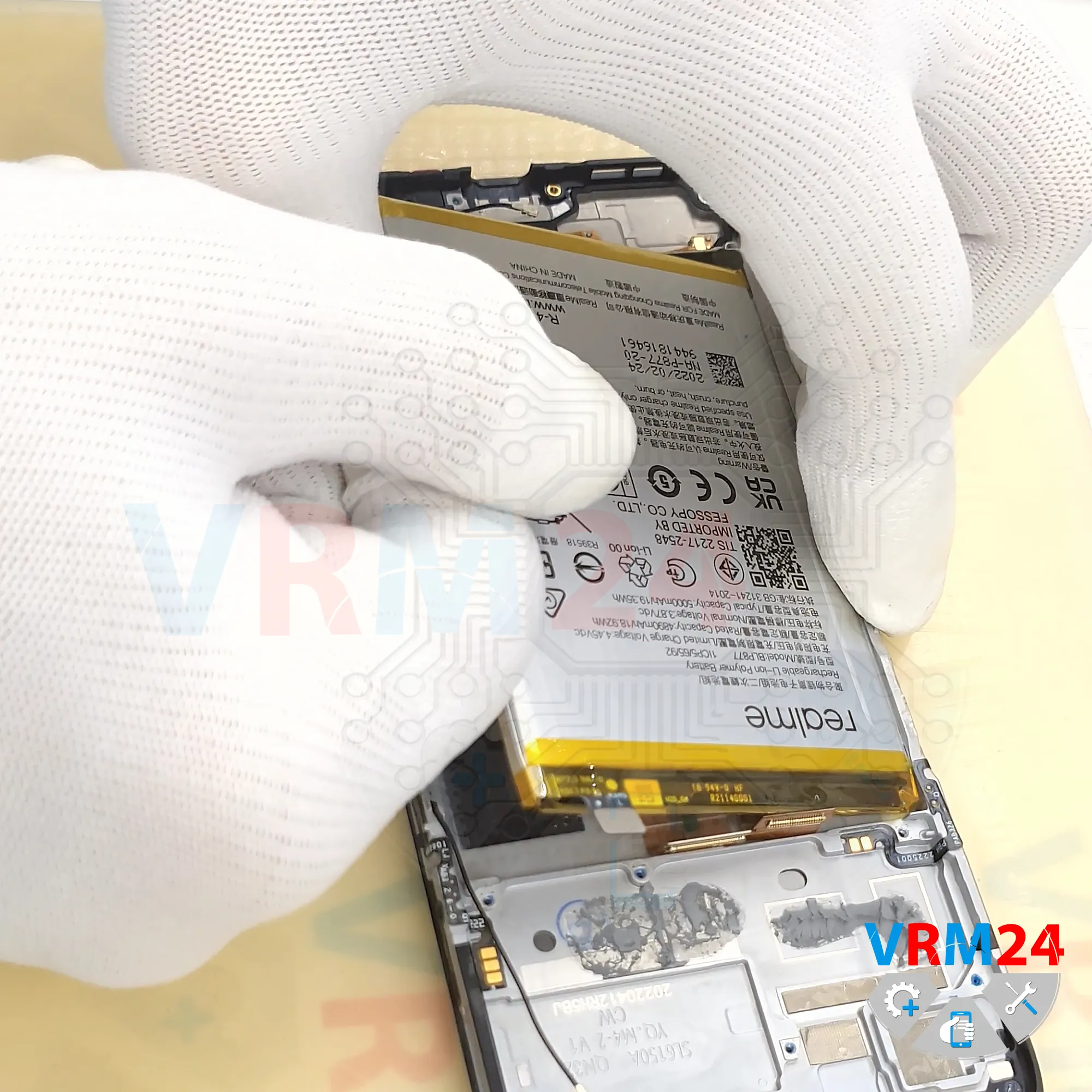

Прозрачное покрытие нужно максимально отвернуть в сторону, чтобы оно нам не мешало, а за зелёный язычок нужно потянуть вверх.

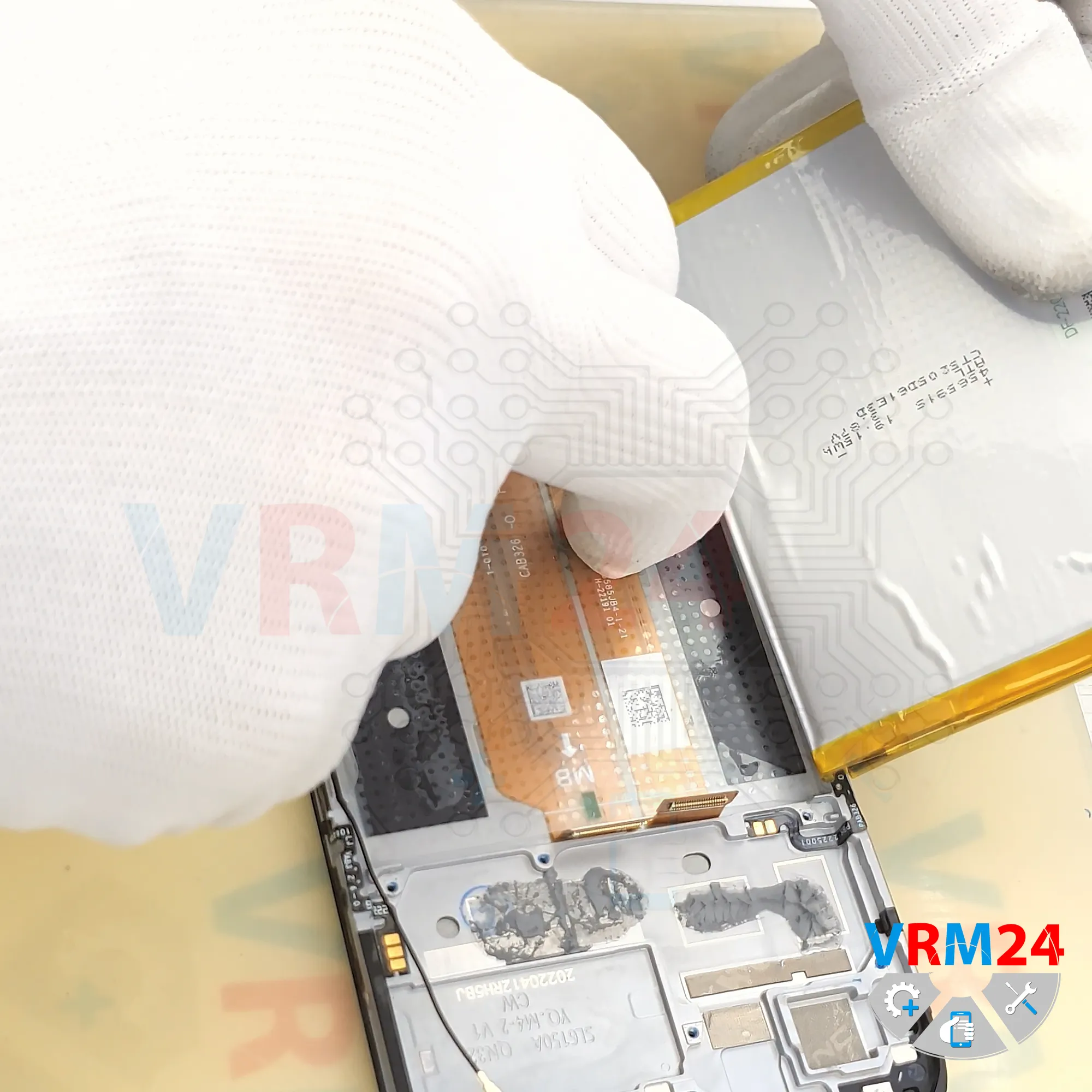

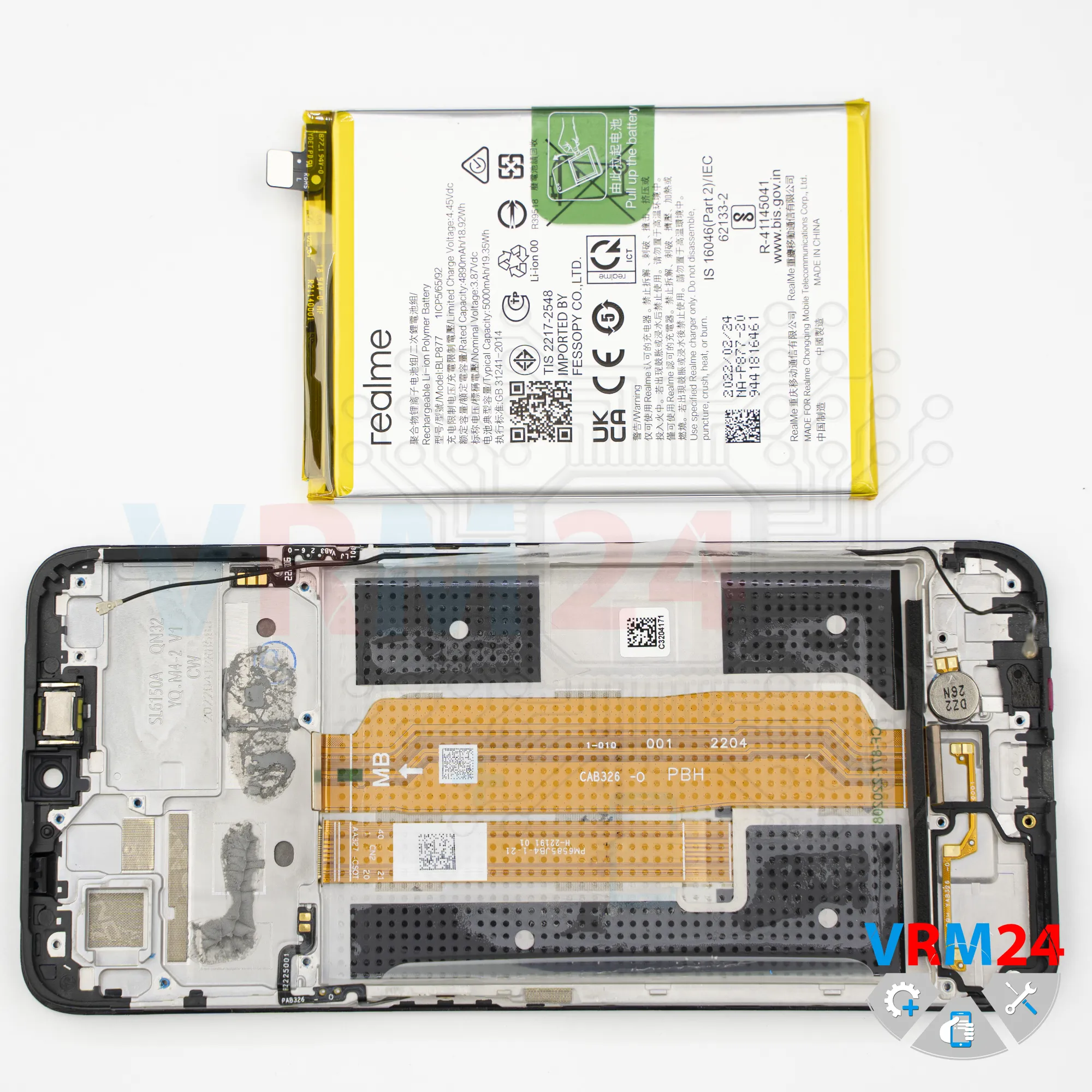

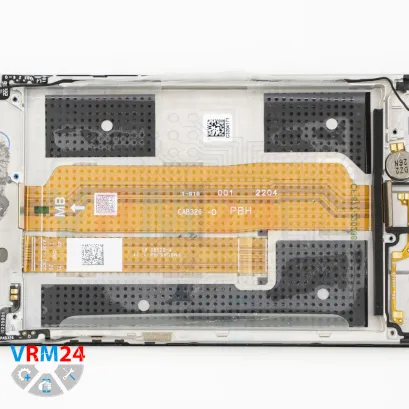

Итак, мы отсоединяем батарею. Под батареей прозрачное защитное покрытие, которое защищает межплатные шлейфы.

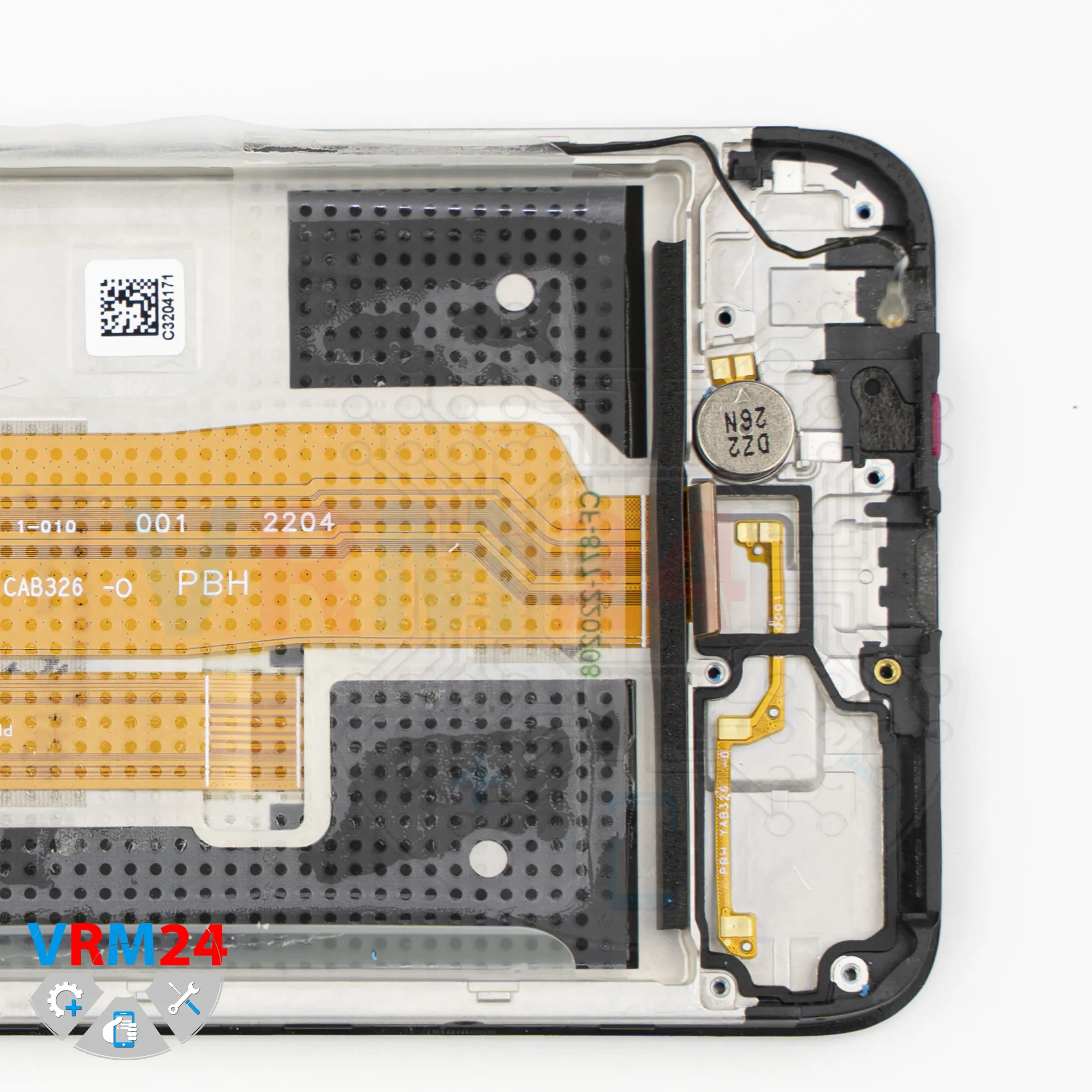

ℹ️️ В рамке дисплея остались: динамик, вибромотор, кабели и шлейфы.
