Разборка/Ремонт мобильного девайса Samsung Galaxy Note 10 SM-N970 (Самсунг Галакси Нот 10) с описанием каждого шага и необходимого набора инструментов.

14349

Просмотры

—

Поделиться

5

Вопросы

Вадим Попов

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Вынимаем Лотки карт

Шаг 1.

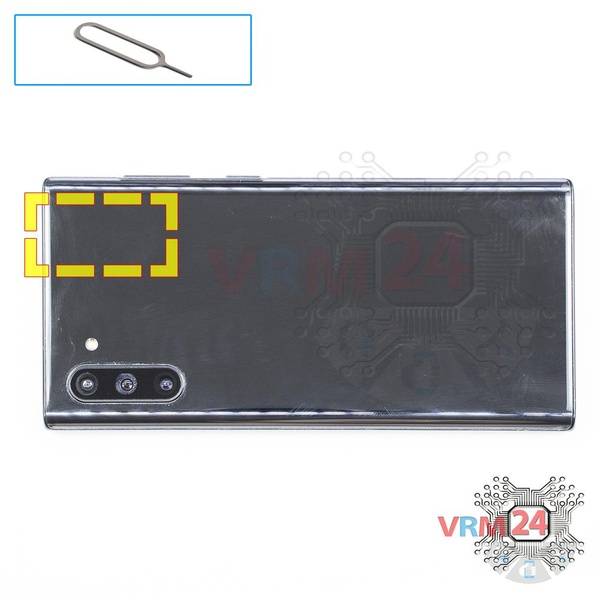

Вынимаем Лотки карт

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Открываем заднюю крышку

Шаг 2.

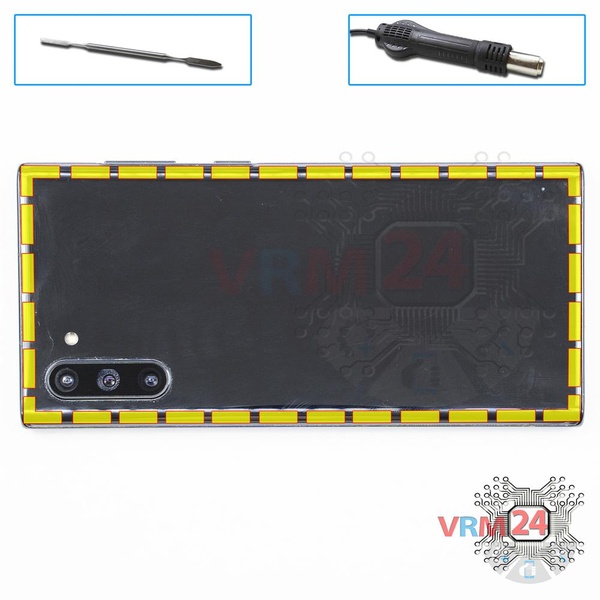

Открываем заднюю крышку

Открываем заднюю крышку.

⚠ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Откручиваем винты

Шаг 3.

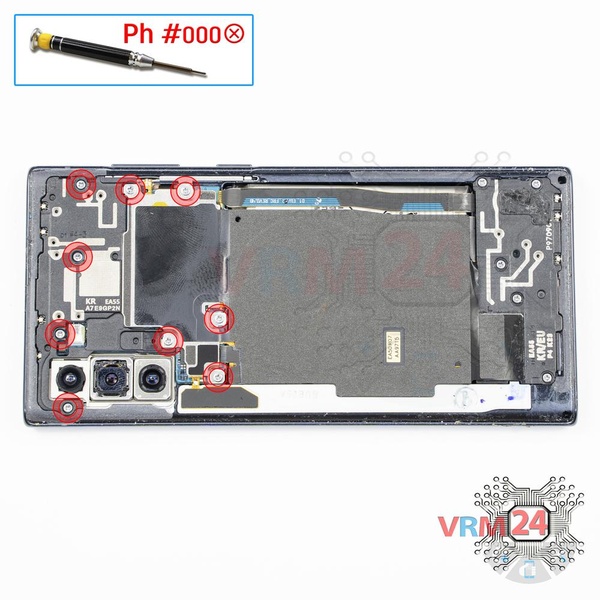

Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 9 винтов.

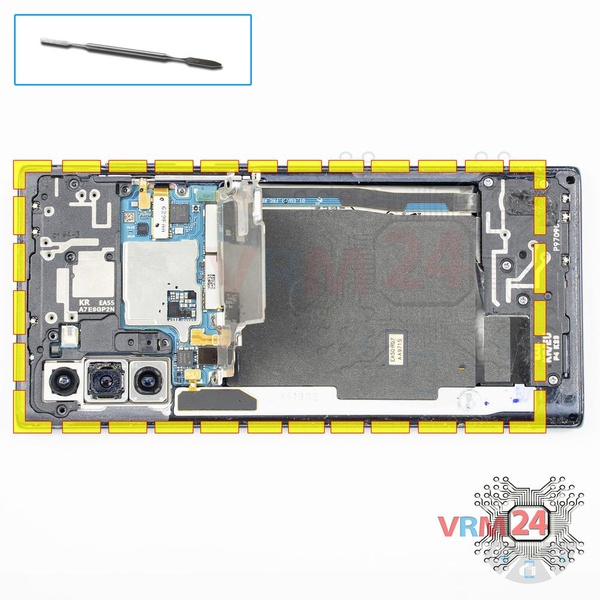

Открываем крышку

Шаг 4.

Открываем крышку

Отсоединяем крышку и вкладыш NFC.

⚠ Обратите внимание!

NFC вкладыш соединен коннектором с печатной платой.

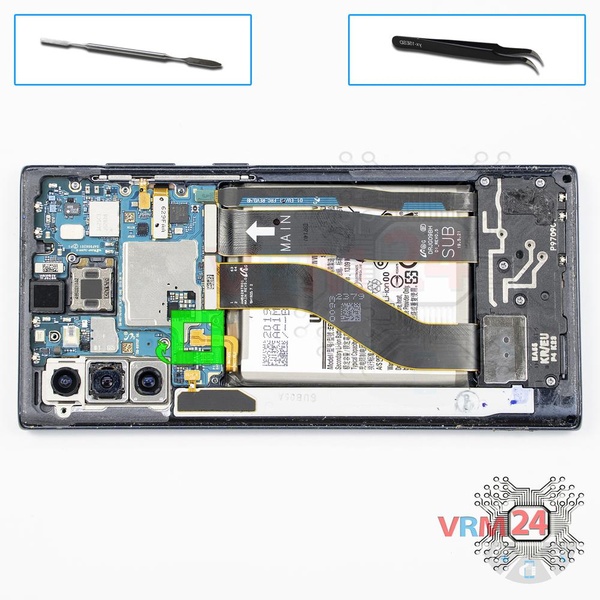

Отсоединяем коннектор аккумуляторной батареи

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Samsung Galaxy Note 10 - EB-BN970ABU.

⚠ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Откручиваем винты

Шаг 6.

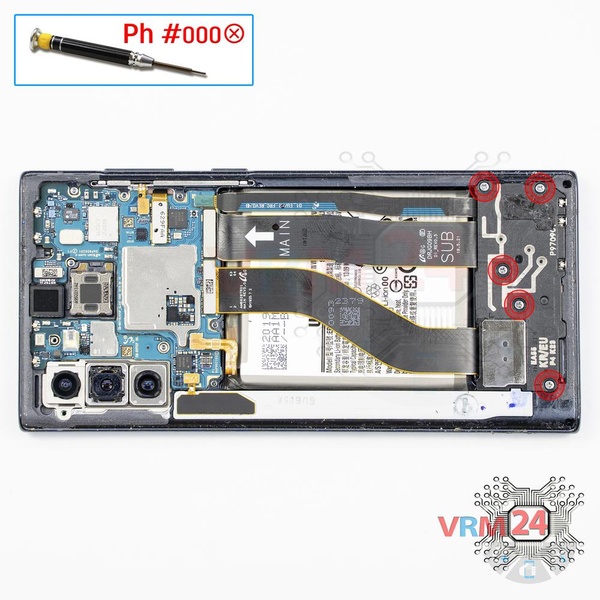

Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винтов в нижней части.
Отсоединяем динамик

Шаг 7.

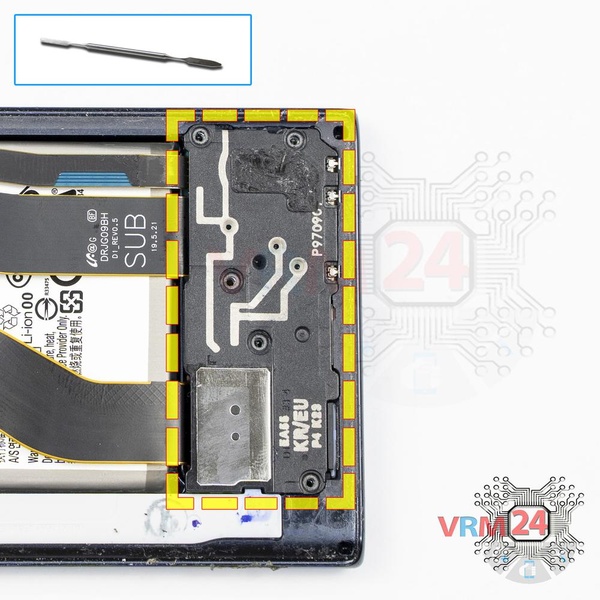

Отсоединяем динамик
Отсоединяем нижний блок с динамиком.

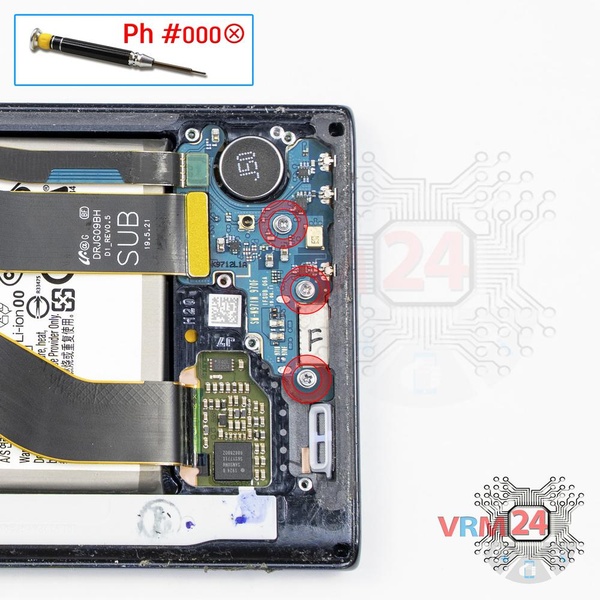

Откручиваем винты

Шаг 8.

Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 3 винта на дополнительной печатной плате.

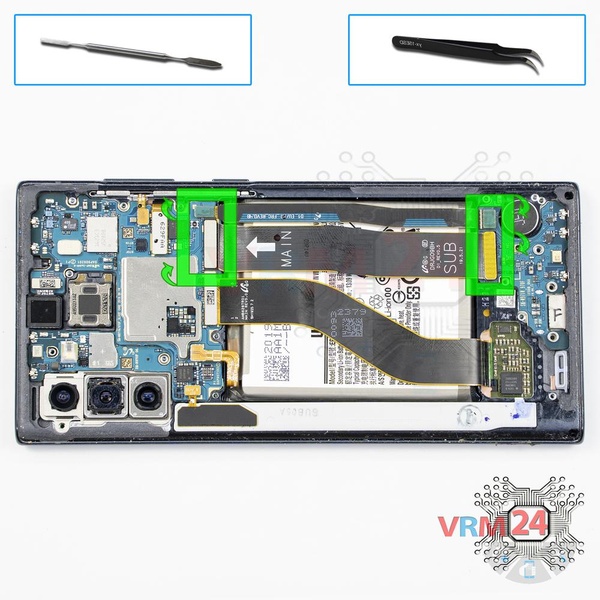

Отсоединяем межплатные шлейфы

Шаг 9.

Отсоединяем межплатные шлейфы
Отсоединяем коннекторы и снимаем межплатные шлейфа.
Отсоединяем субплату

Шаг 10.

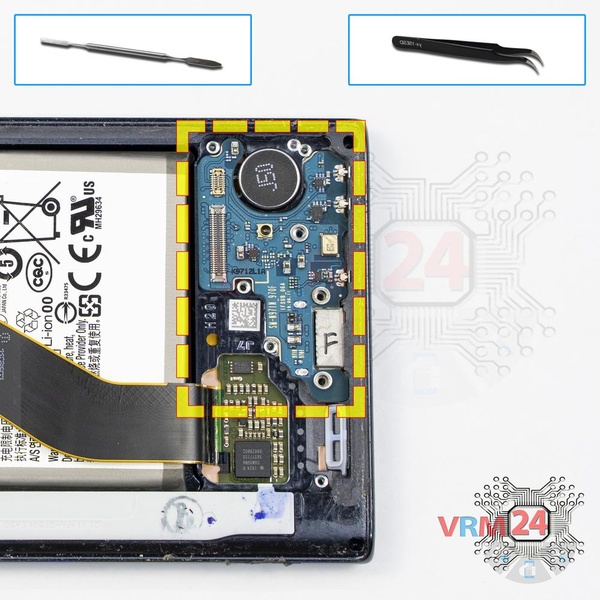

Отсоединяем субплату
Снимаем печатную плату.

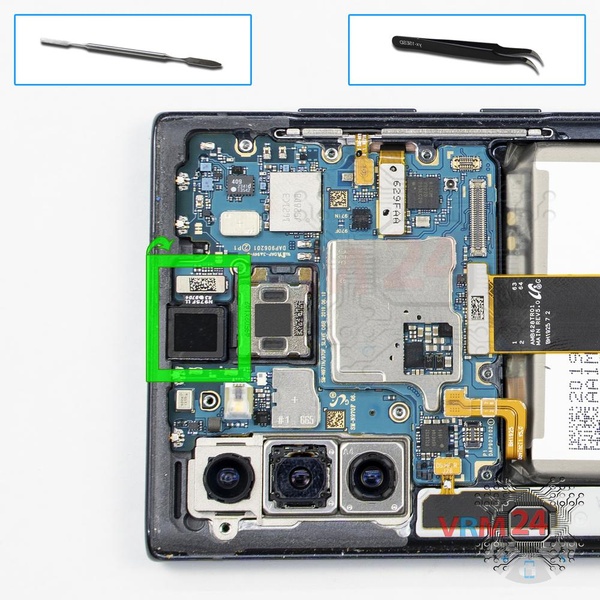

Отсоединяем фронтальную камеру

Шаг 11.

Отсоединяем фронтальную камеру
Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Отсоединяем коннекторы

Шаг 12.

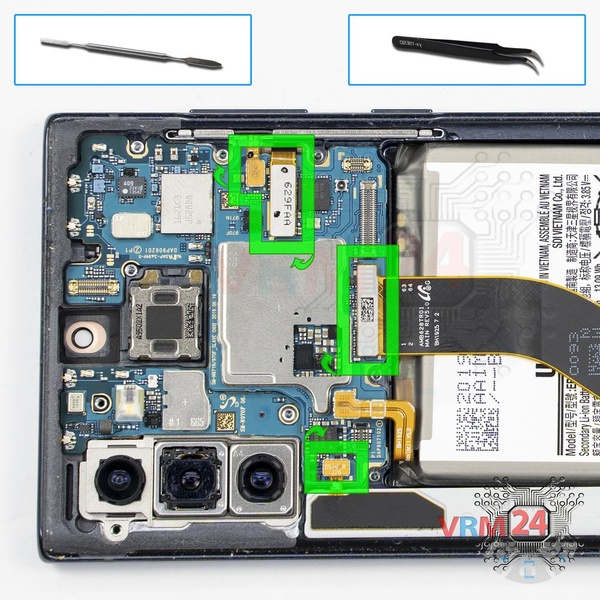

Отсоединяем коннекторы
Отсоединяем коннекторы на печатной плате.

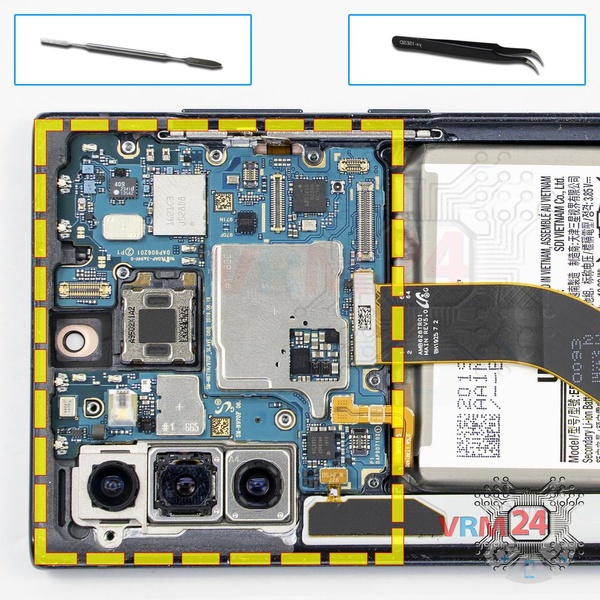

Отсоединяем печатную плату

Шаг 13.

Отсоединяем печатную плату
Снимаем печатную плату.

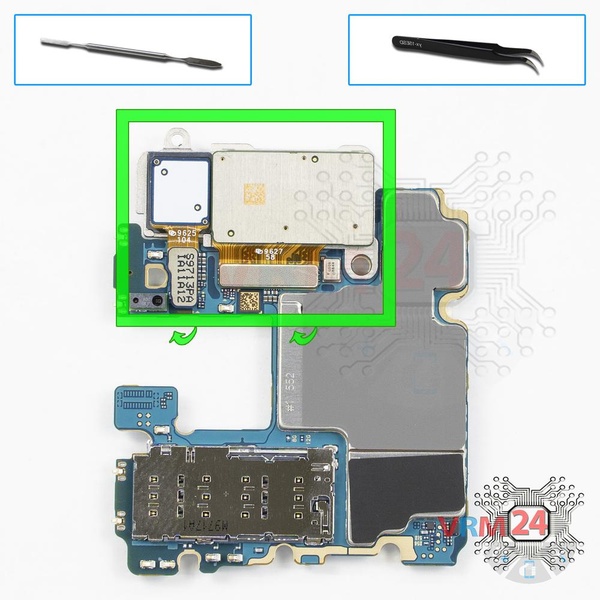

Отсоединяем камеры

Шаг 14.

Отсоединяем камеры
Отсоединяем коннекторы на печатной плате и снимаем сборку из трех тыловых камер.
Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра

Разборка\Ремонт имеет medium сложность и по времени занимает примерно 14 минут.
