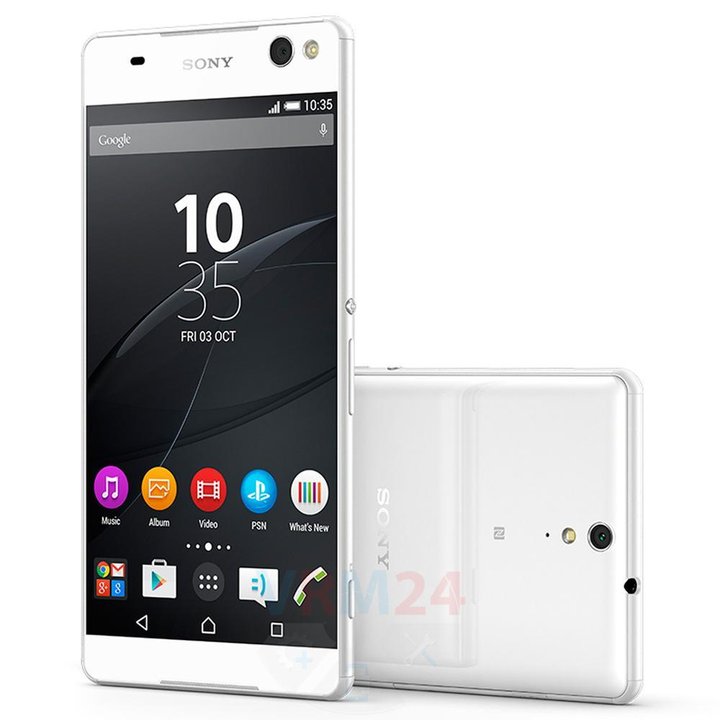

Sony Xperia C5 Ultra
Sony Xperia C5 Ultra
Сложность разборки:
Средняя
Время разборки:
8 мин

Рекомендованные инструменты

Фен Фен
Отвертка Шестигранная Т4 Отвертка шестигранная т4
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Sony Xperia C5 Ultra (Сони Иксперия С5 Ультра) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Sony Xperia C5 Ultra, Шаг 1/1 Как разобрать Sony Xperia C5 Ultra, Шаг 1/2

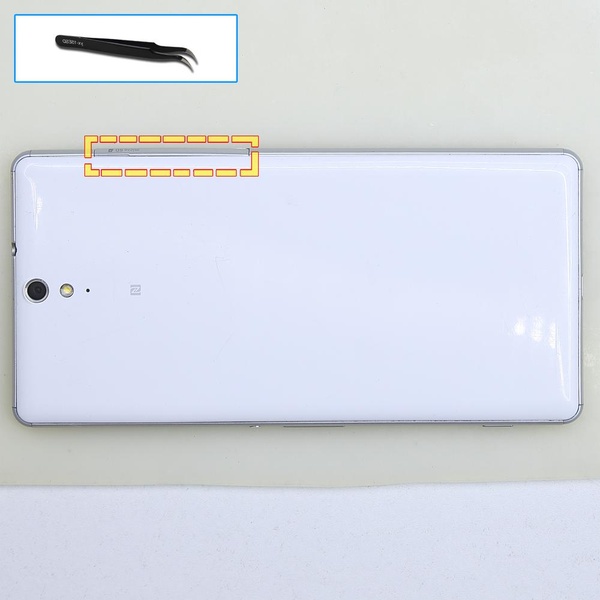

Шаг 1.

Открываем слот сим карт и вынимаем его.

Как разобрать Sony Xperia C5 Ultra, Шаг 2/1 Как разобрать Sony Xperia C5 Ultra, Шаг 2/2

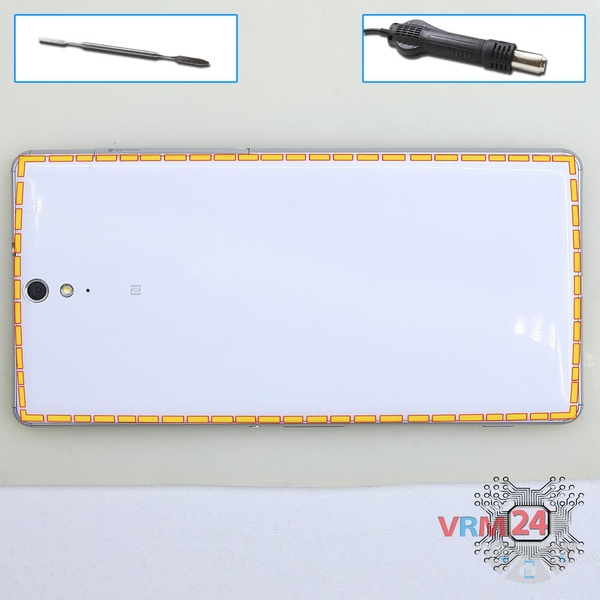

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Sony Xperia C5 Ultra, Шаг 3/1

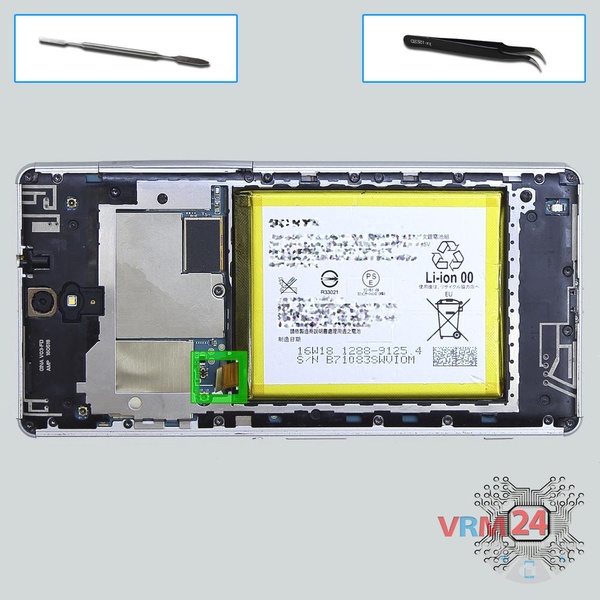

Шаг 3.

Отсоединяем коннектор аккумулятора.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Sony Xperia C5 Ultra, Шаг 4/1 Как разобрать Sony Xperia C5 Ultra, Шаг 4/2

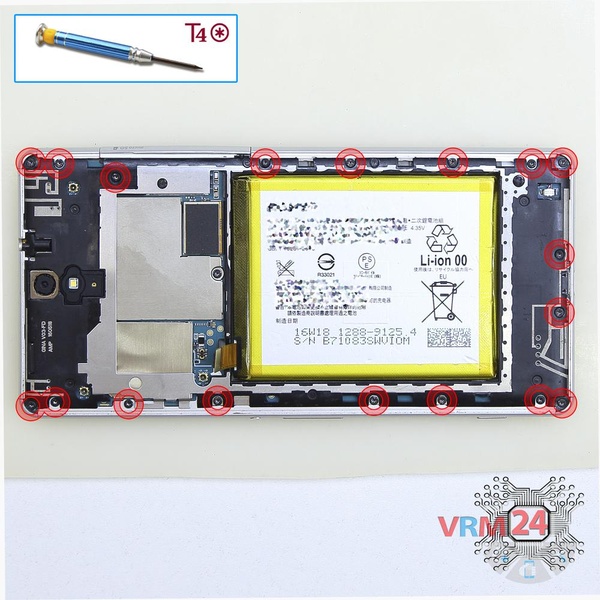

Шаг 4.

При помощи отвертки (шестигранная Т4) откручиваем 18 болтов по периметру телефона.

Как разобрать Sony Xperia C5 Ultra, Шаг 5/1 Как разобрать Sony Xperia C5 Ultra, Шаг 5/2

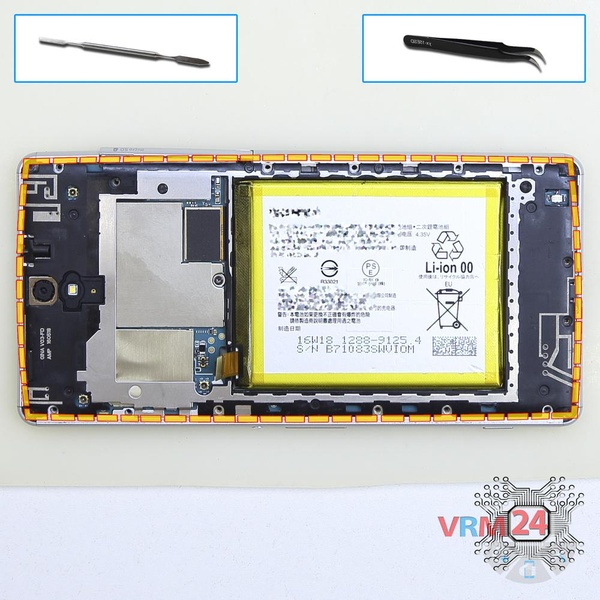

Шаг 5.

Отсоединяем среднюю рамку.

Как разобрать Sony Xperia C5 Ultra, Шаг 6/1 Как разобрать Sony Xperia C5 Ultra, Шаг 6/2

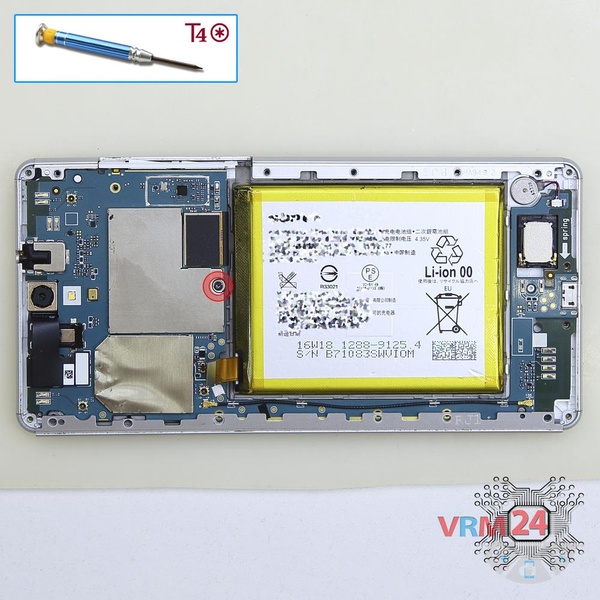

Шаг 6.

При помощи отвертки (шестигранная Т4) откручиваем 1 болт на основной плате.

Как разобрать Sony Xperia C5 Ultra, Шаг 7/1 Как разобрать Sony Xperia C5 Ultra, Шаг 7/2

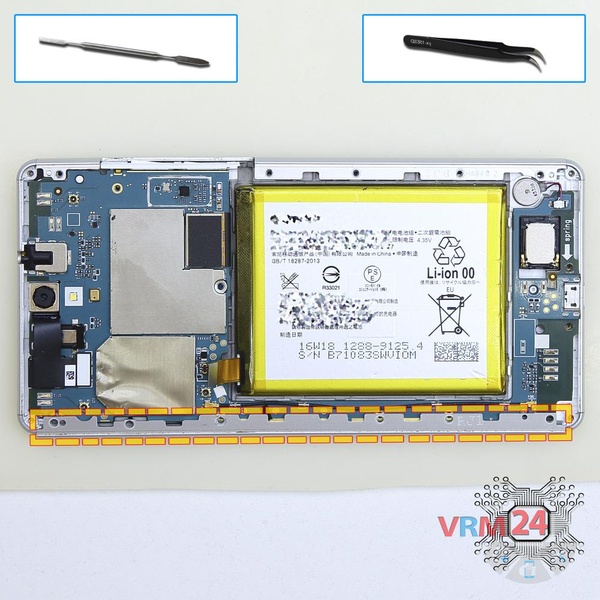

Шаг 7.

Отсоединяем металлическую панель.

Как разобрать Sony Xperia C5 Ultra, Шаг 8/1 Как разобрать Sony Xperia C5 Ultra, Шаг 8/2 Как разобрать Sony Xperia C5 Ultra, Шаг 8/3

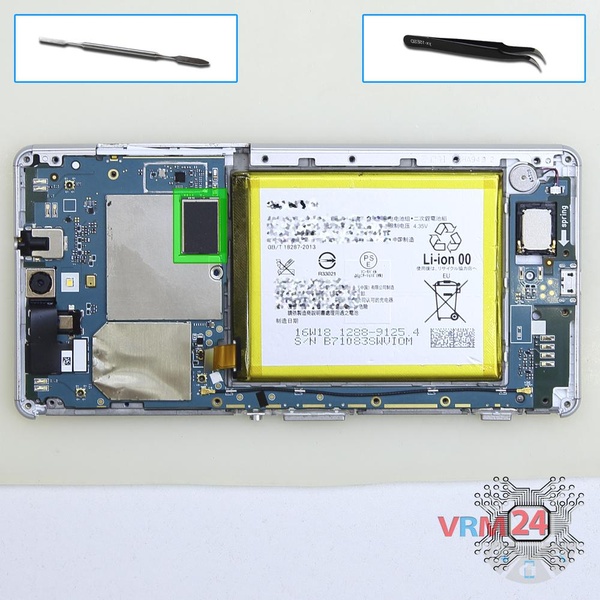

Шаг 8.

Отсоединяем коннектор на печатной плате.

Как разобрать Sony Xperia C5 Ultra, Шаг 9/1 Как разобрать Sony Xperia C5 Ultra, Шаг 9/2

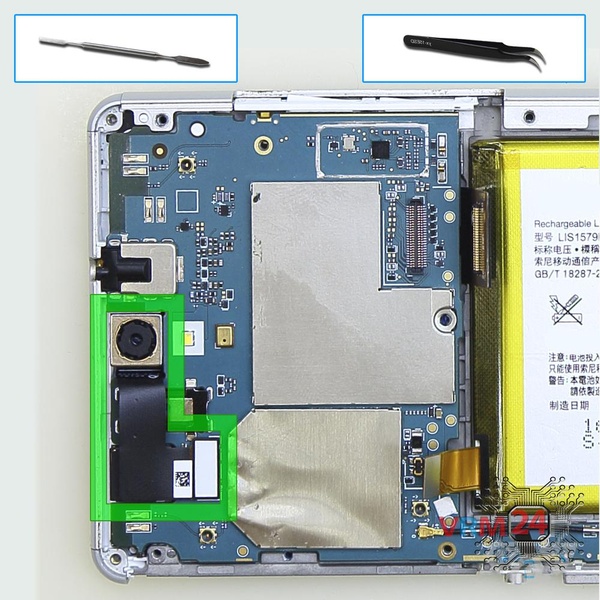

Шаг 9.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Sony Xperia C5 Ultra, Шаг 10/1 Как разобрать Sony Xperia C5 Ultra, Шаг 10/2

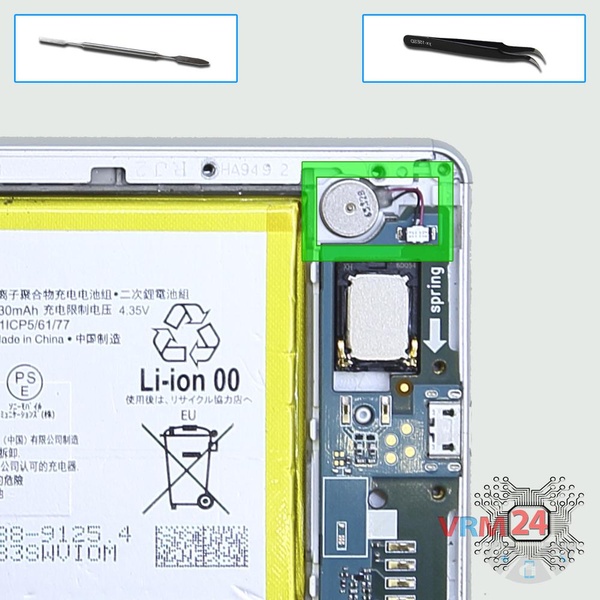

Шаг 10.

Отсоединяем коннектор вибромотора.

Как разобрать Sony Xperia C5 Ultra, Шаг 11/1 Как разобрать Sony Xperia C5 Ultra, Шаг 11/2

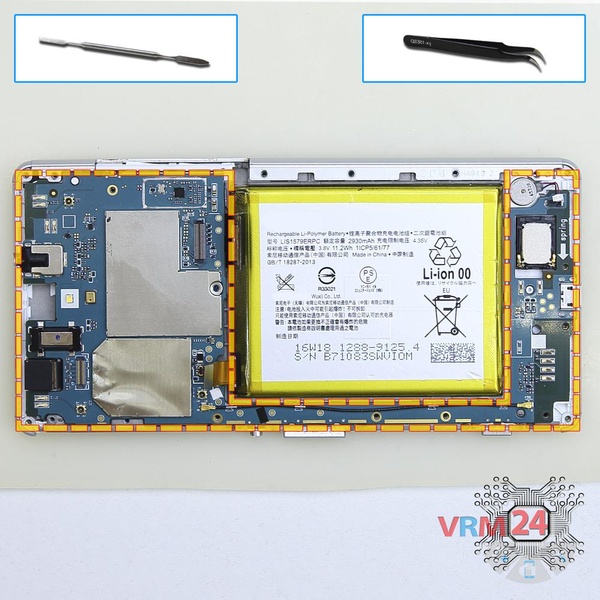

Шаг 11.

Снимаем печатную плату.

Как разобрать Sony Xperia C5 Ultra, Шаг 12/1 Как разобрать Sony Xperia C5 Ultra, Шаг 12/2

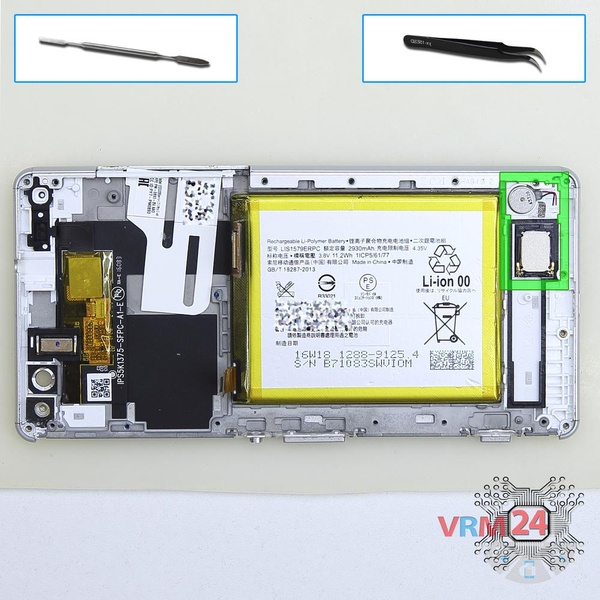

Шаг 12.

Из фиксирующих отверстий в рамке модуля вынимаем вибромотор и динамик.

Как разобрать Sony Xperia C5 Ultra, Шаг 13/1 Как разобрать Sony Xperia C5 Ultra, Шаг 13/2

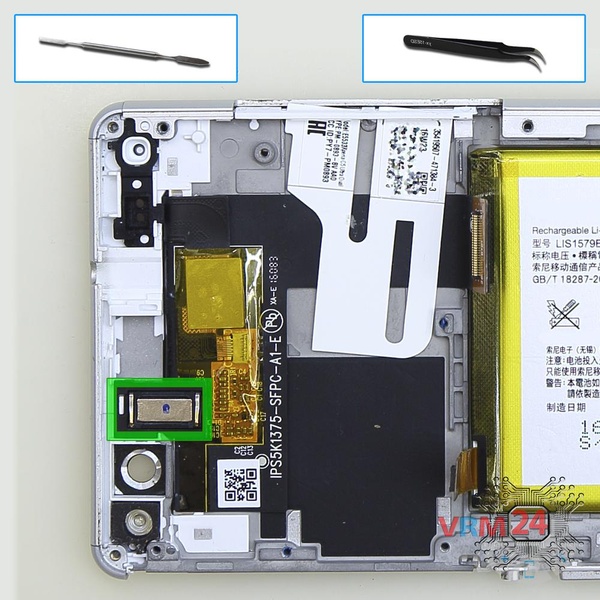

Шаг 13.

Из фиксирующих отверстий в рамке модуля вынимаем динамик.
Как разобрать Sony Xperia C5 Ultra, Шаг 14/1 Как разобрать Sony Xperia C5 Ultra, Шаг 14/2 Как разобрать Sony Xperia C5 Ultra, Шаг 14/3

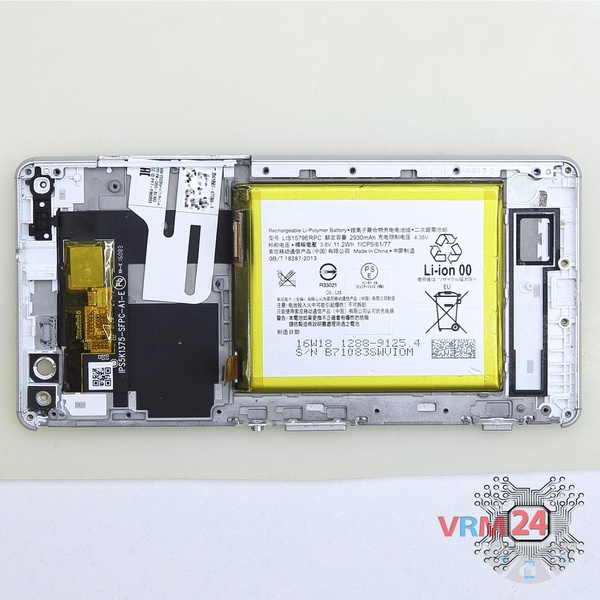

Шаг 14.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia C5 Ultra от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia C5 Ultra
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Sony Xperia C5 Ultra — Сони Иксперия С5 Ультра, выпущенных для рынков разных стран.
