Разборка/Ремонт мобильного девайса Xiaomi Mi 10T Pro (Ксиоми Ми 10т Про M2007J3SG) с описанием каждого шага и необходимого набора инструментов.

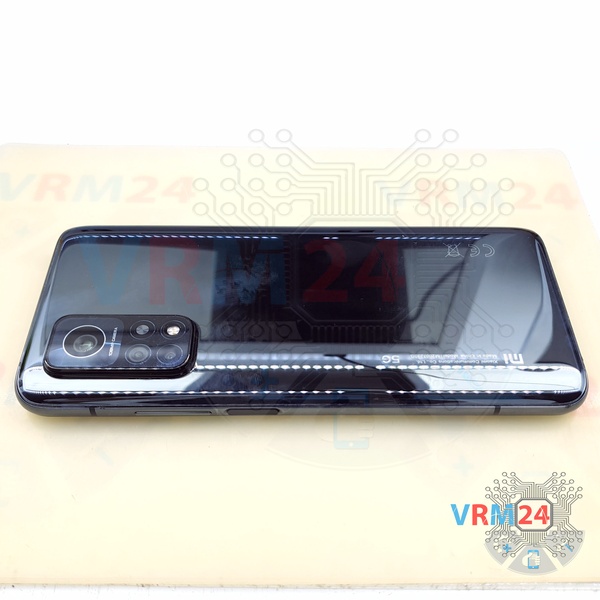

⚠️ Перед разборкой не забудьте выключить телефон.

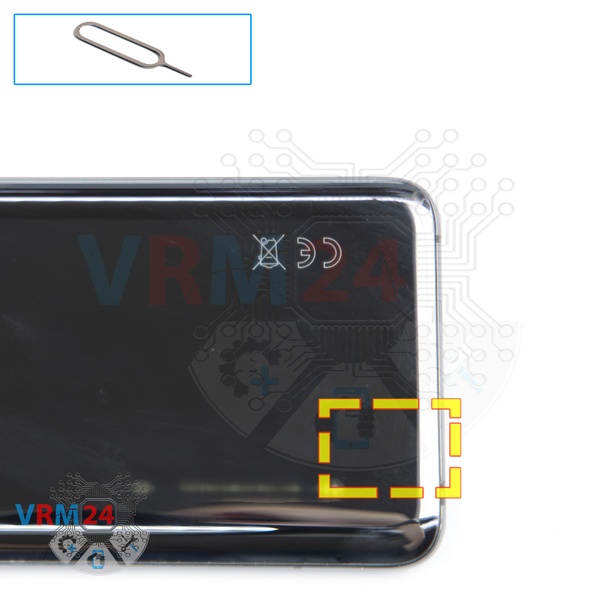

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

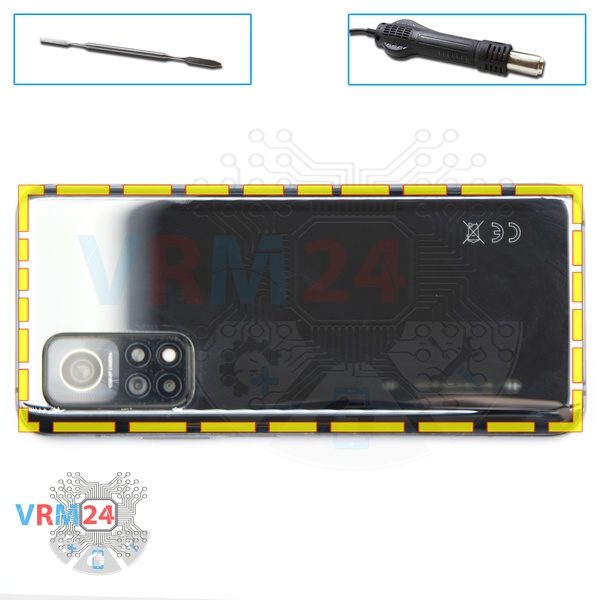

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

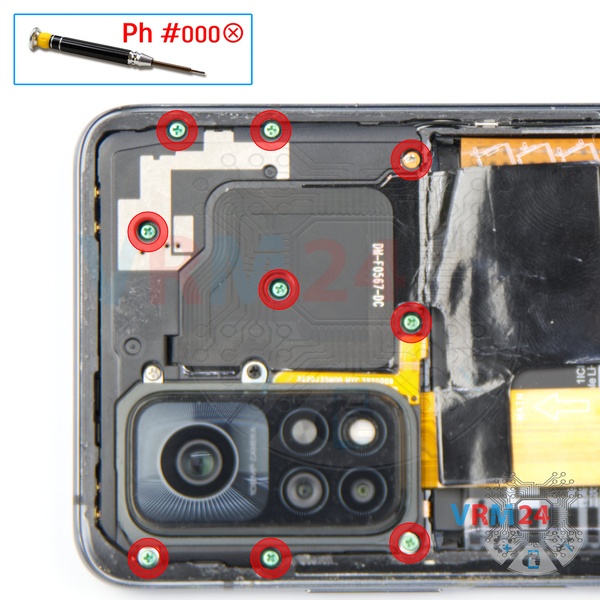

С помощью отвертки (Phillips 1,5 мм PH000) открутите 9 винтов.

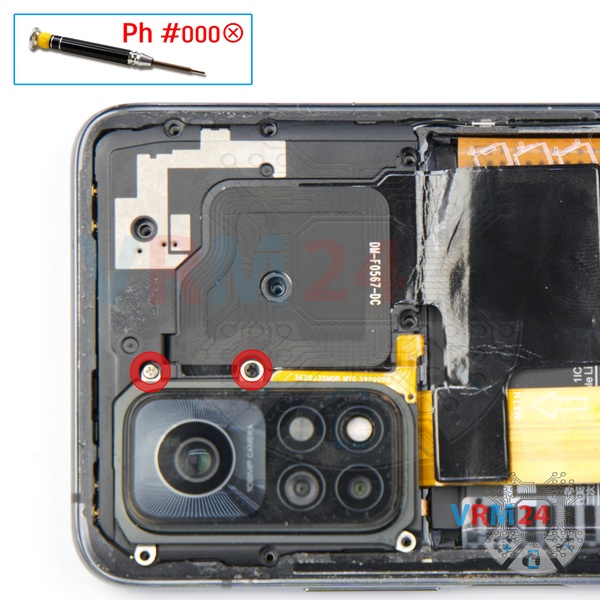

С помощью отвертки (Phillips 1,5 мм PH000) открутите два немагнитных винта.

ℹ️️ Перед разборкой обязательно обратите внимание на расположение винтов. При сборке устройства завинчивание винта в неправильном месте может привести к повреждению устройства или его частей. Во избежание повреждений снятые винты и отдельные детали (в виде прокладок или кронштейнов) необходимо разложить в соответствующем порядке, либо винты и их отверстия в телефоне необходимо пометить цветными маркерами.

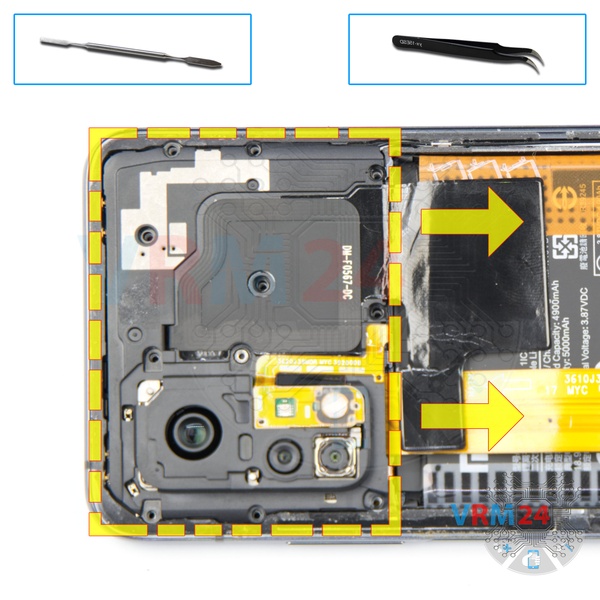

Осторожно снимите крышку камер.

Отсоедините крышку с антеннами и переверните ее.

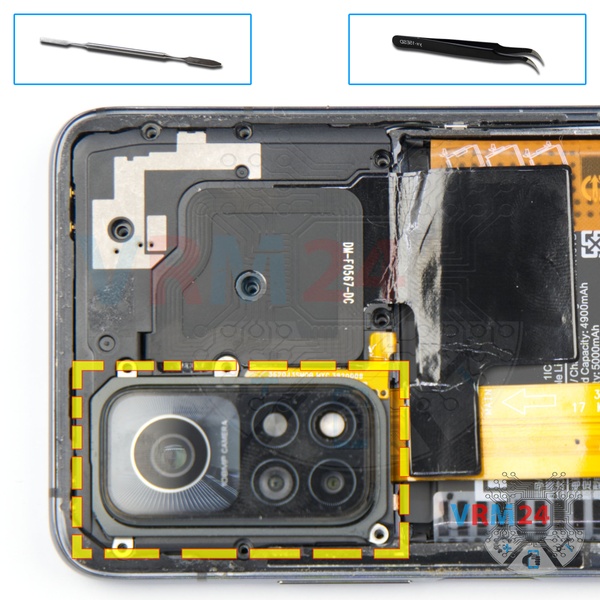

Будьте осторожны! На крышке фонарик, шлейф которого подключается к материнской плате изнутри.

Подденьте разъем вспышки и снимите крышку.

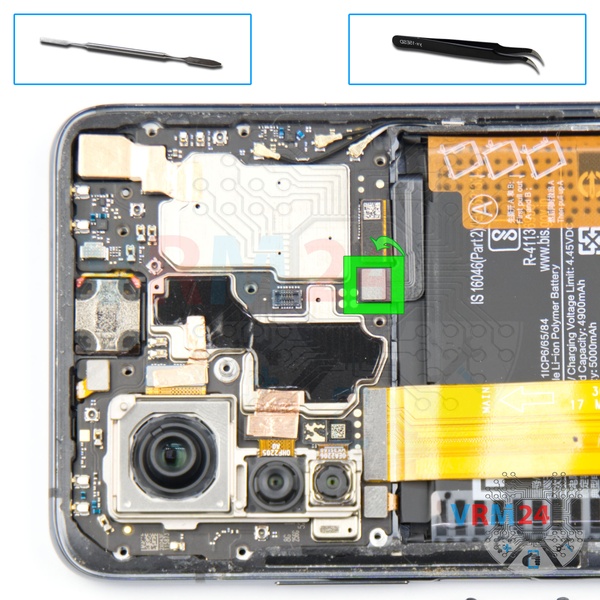

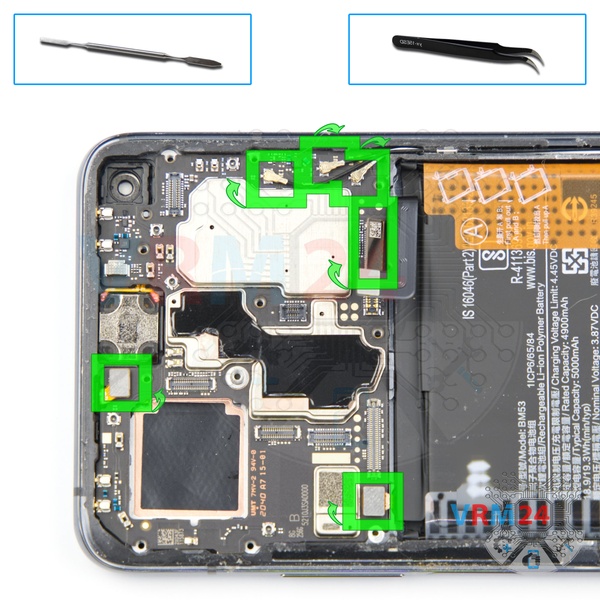

Припервой возможности отсоедините разъем аккумулятора.

ℹ️️ В модели Xiaomi Mi 10T Pro M2007J3SG установлен аккумулятор BM53 емкостью 5000 мАч.

⚠️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.

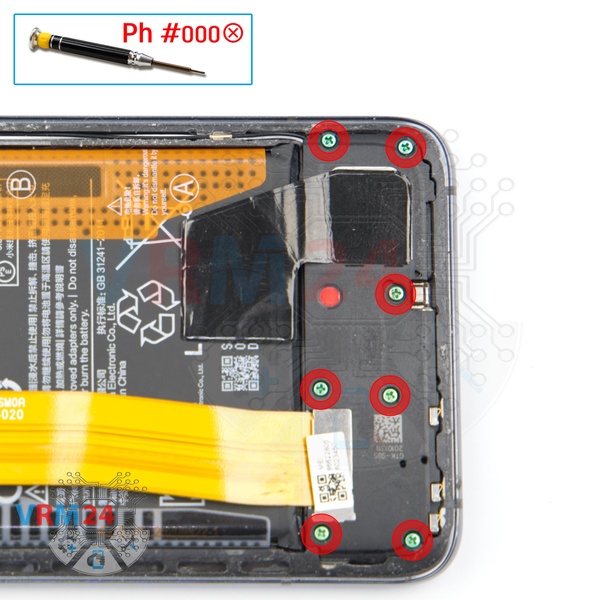

С помощью отвертки (Philips 1,5 мм PH000) открутите 7 винтов.

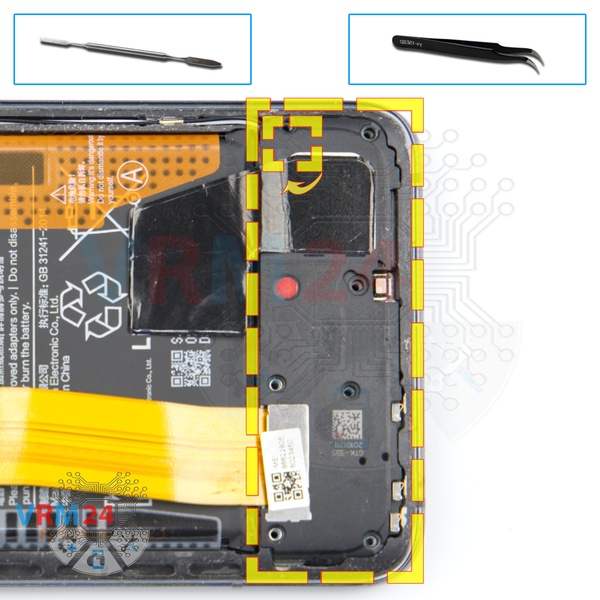

Отсоедините полифонический динамик. Переверните его. Отсоедините коаксиальный кабель. Снимите динамик с небольшой платой.

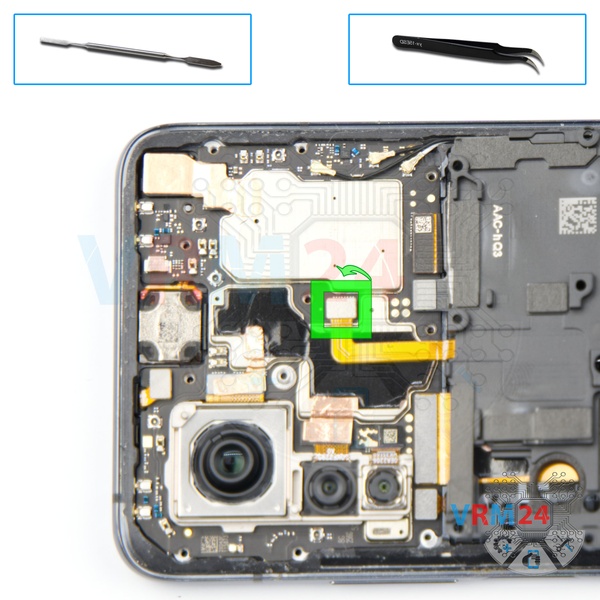

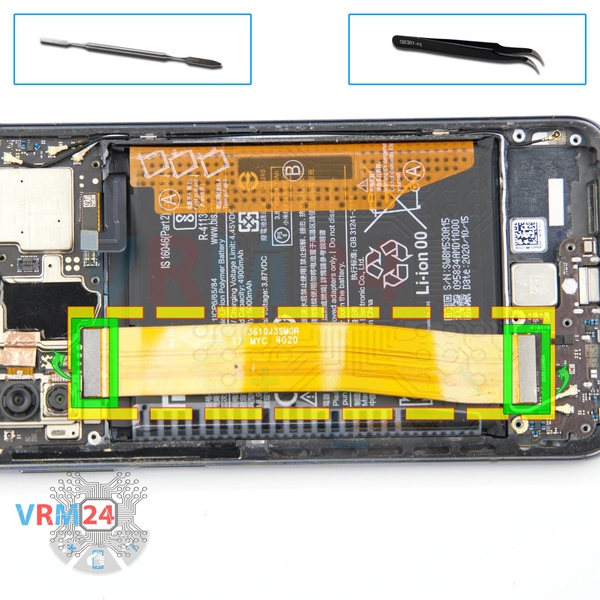

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

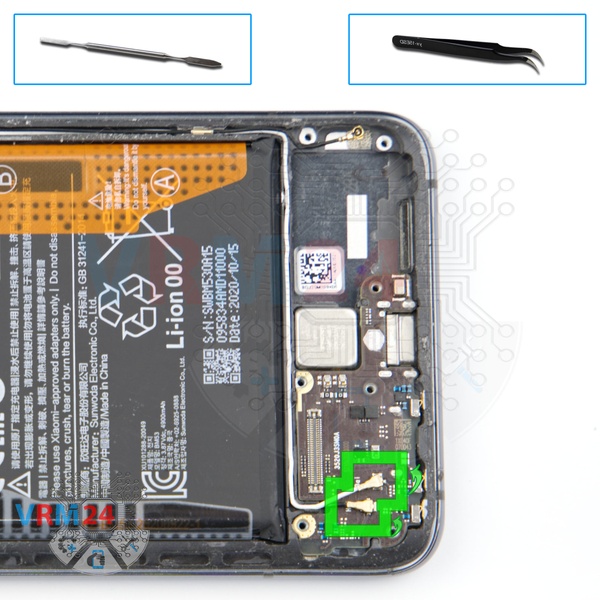

Отсоедините два разъема коаксиального кабеля.

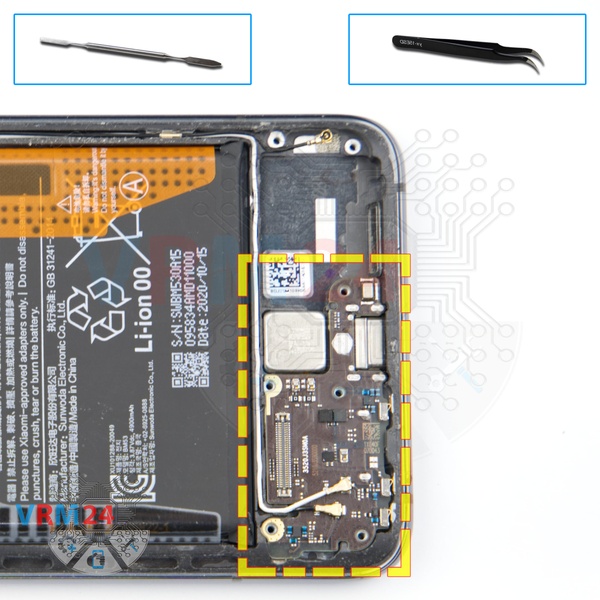

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

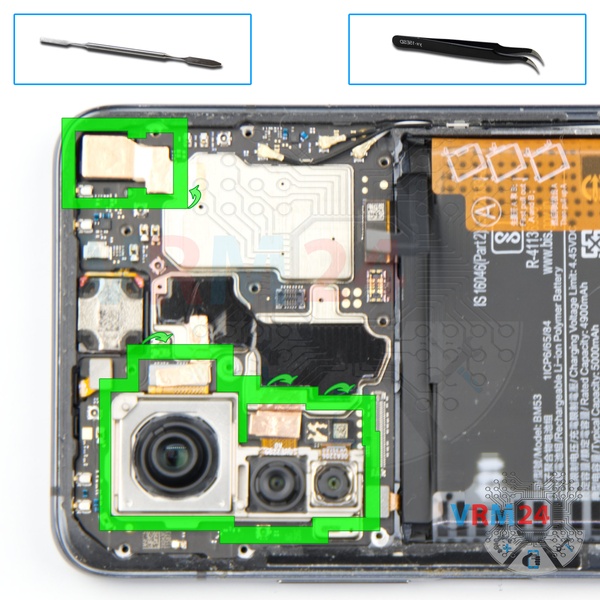

Отсоедините разъемы и снимите три тыльные камеры в сборе и одну фронтальную (селфи) камеру.

Подденьте разъемы шлейфа кнопок регулировки громкости, шлейфа модуля дисплея, шлейфа датчика приближения и трех коаксиальных кабелей.

⚠️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

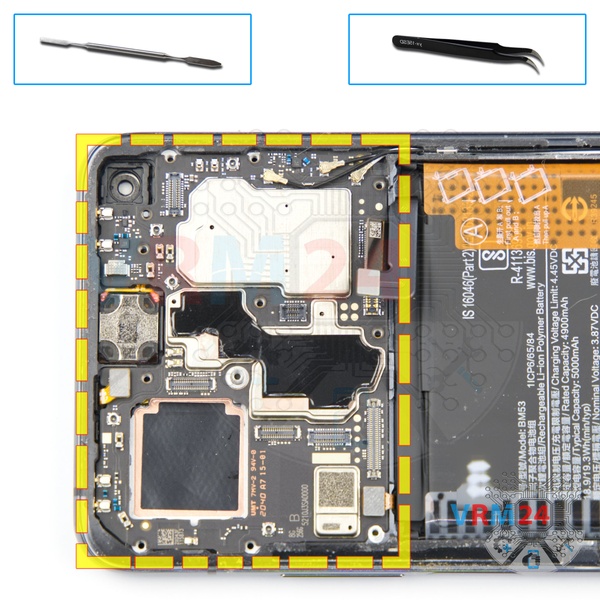

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

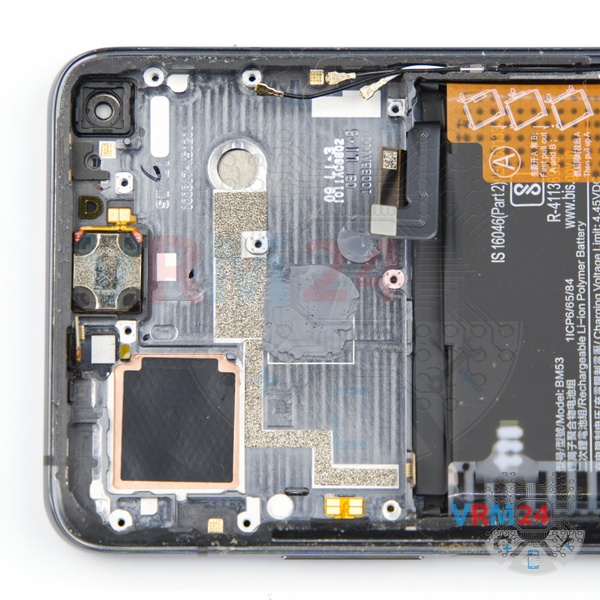

ℹ️️ В рамке дисплея остались: слуховой динамик, батарея, коаксиальные кабели, вибромотор.
