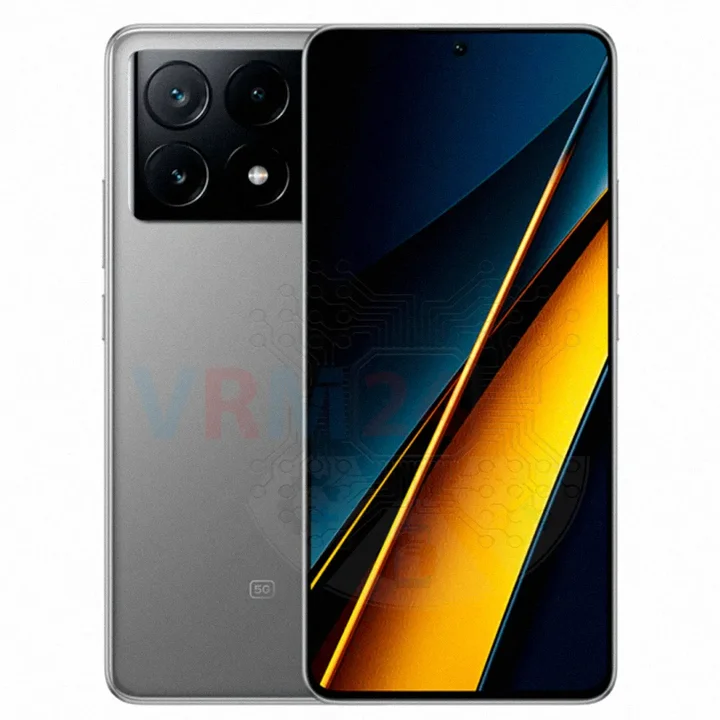

Разборка/Ремонт мобильного девайса Xiaomi Poco X6 Pro (Ксиоми Поко Х6 Про) с описанием каждого шага и необходимого набора инструментов.

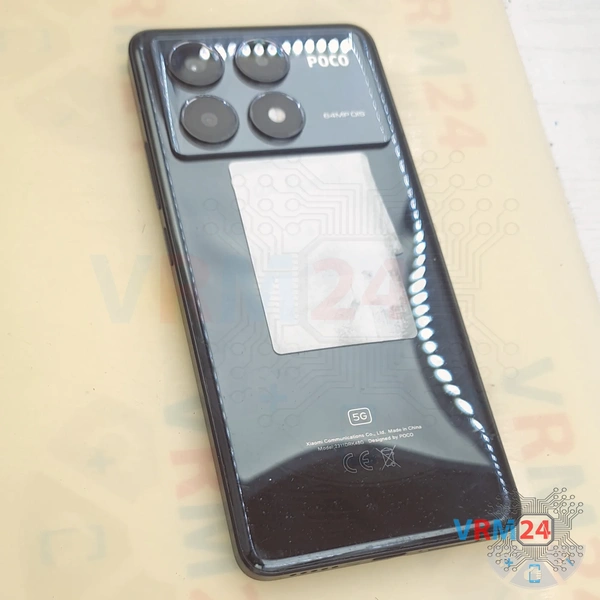

⚠️️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

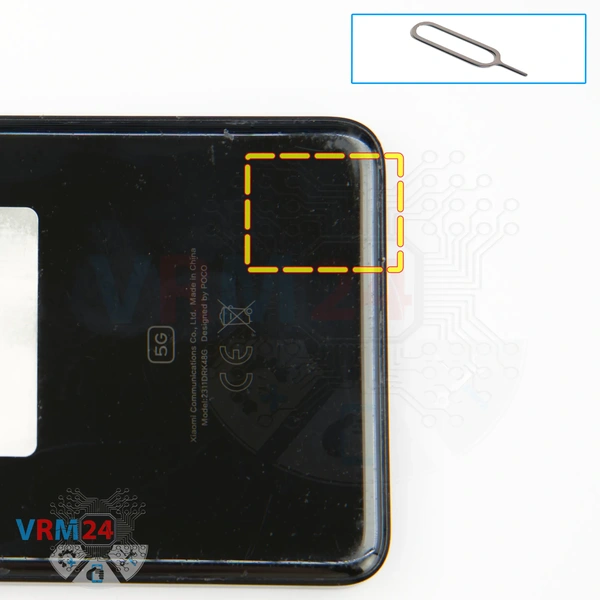

В первую очередь, как обычно, нам нужно вынуть лоток для карт.

Для этого мы используем специальный инструмент.

Выталкиваем лоток и убираем его в сторону.

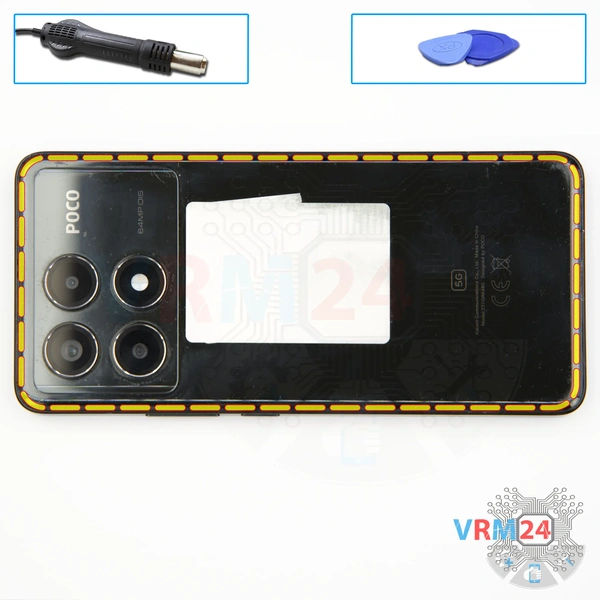

После этого нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов Цельсия. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

И по истечении 5-10 минут мы можем переходить к отсоединению задней крышки.

Для отсоединения задней крышки мы используем тонкую пластиковую пленку. Эта пленка может быть пленкой из канцелярского магазина или защитной пленкой от нового дисплея.

Вставляем ее в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевой слой.

Как всегда нужно быть аккуратным в районе камер, чтобы случайно не задеть линзы.

Итак, мы аккуратно проходим по краю, не запускаем пленку сильно глубоко вовнутрь, поскольку мы не знаем, что находится под задней крышкой.

Не нужно торопиться, не нужно действовать силой, чтобы ничего случайно не повредить.

После этого нам нужно закрыть линзы камер.

Для этого мы используем специальную пленку.

Обратите внимание, что мы наклеиваем защитную пленку не на сами линзы, а на ободок вокруг них.

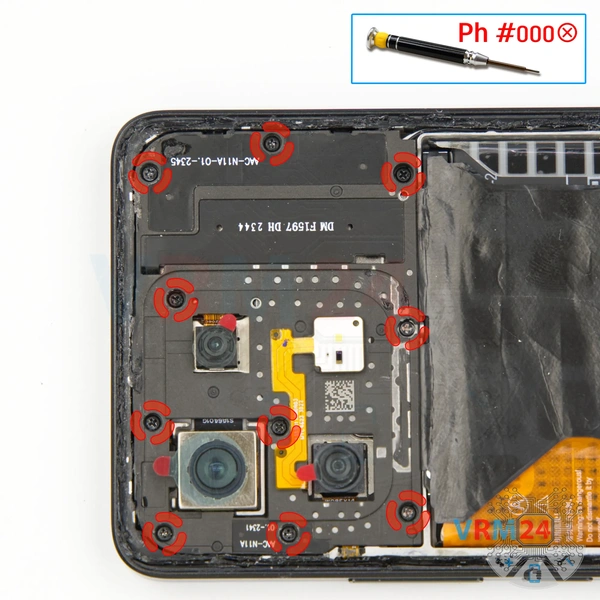

Затем мы переходим к выкручиванию винтов в верхней части.

Для этого мы используем крестовую отвертку 1,5 миллиметра или Philips #000.

Винты располагаем на специальной поверхности в определенном порядке, на всякий случай.

Винты у нас плохо выкручиваются, плохо вытаскиваются, поэтому мы будем дополнительно использовать пинцет, чтобы вынуть их.

Также обратите внимание, что иногда мы пропускаем один или два винта и пробуем отсоединить крышку.

Так вот, не нужно действовать силой, если крышка у нас плохо идет, лучше дополнительно проверить, выкрутить оставшиеся винты и после этого крышка уже отсоединится с легкостью.

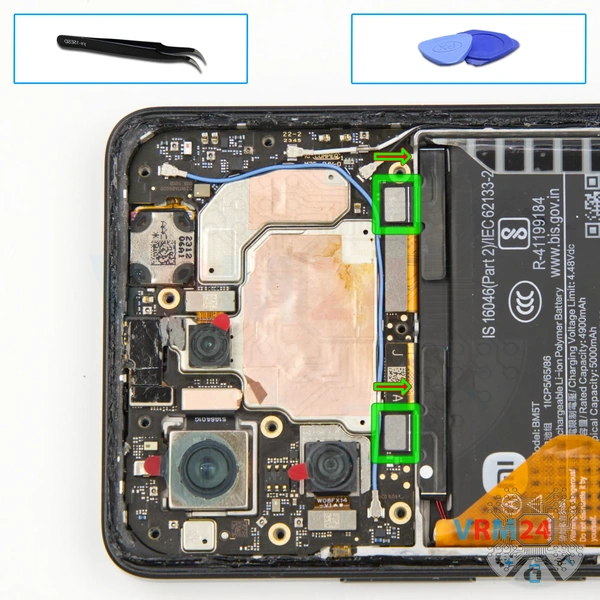

Затем, используя неметаллический инструмент, отсоединяем два разъёма аккумулятора.

ℹ️️ В Xiaomi Poco X6 Pro 5G (модель 2311DRK48G) используется аккумулятор BM5T ёмкостью 5000 мАч.

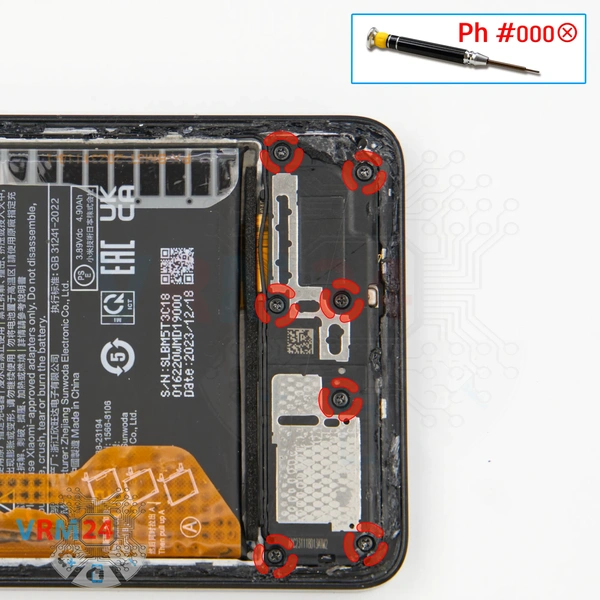

В нижней части нам нужно выкрутить винты.

Для этого мы используем крестовую отвертку 1,5 миллиметра или Philips #000.

Винты располагаем на специальной поверхности.

Также винты, если у нас плохо вынимаются, мы используем пинцет.

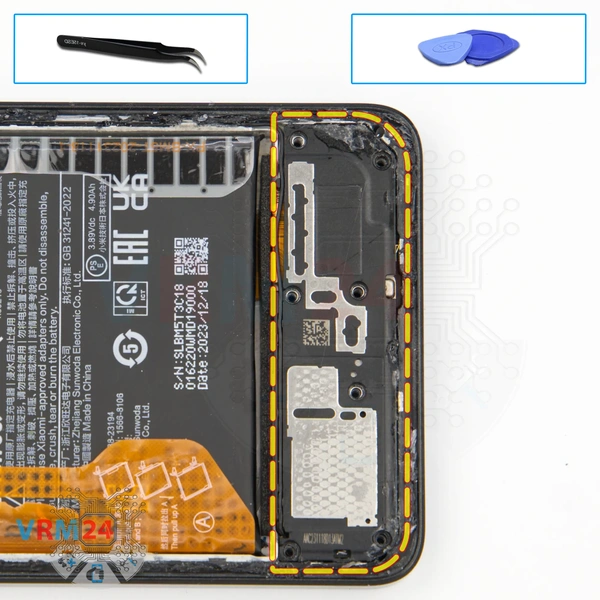

И после этого мы переходим к отсоединению крышки - скорее всего с динамиком.

Находим правильное место, в котором нужно подцепить, аккуратно приподнять и вынуть крышку.

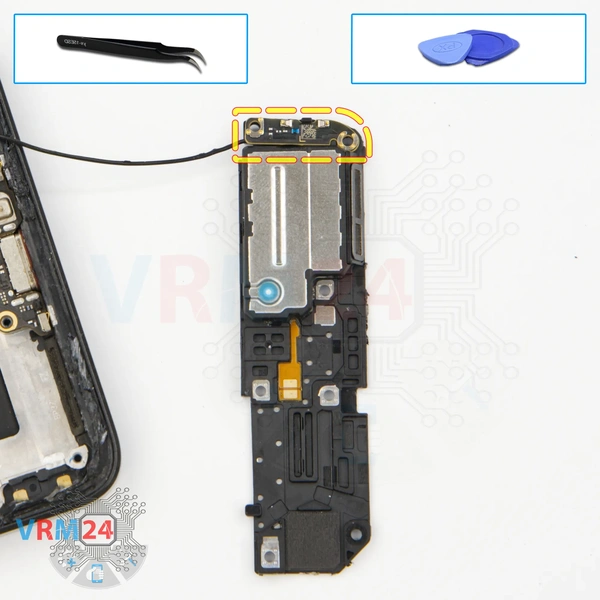

Отсоединяем небольшую антенную плату от крышки с динамиком.

Осторожно поддеваем за край — плата легко отсоединяется.

Отсоединяем разъем коаксиального кабеля и откладываем в сторону малую антенную плату.

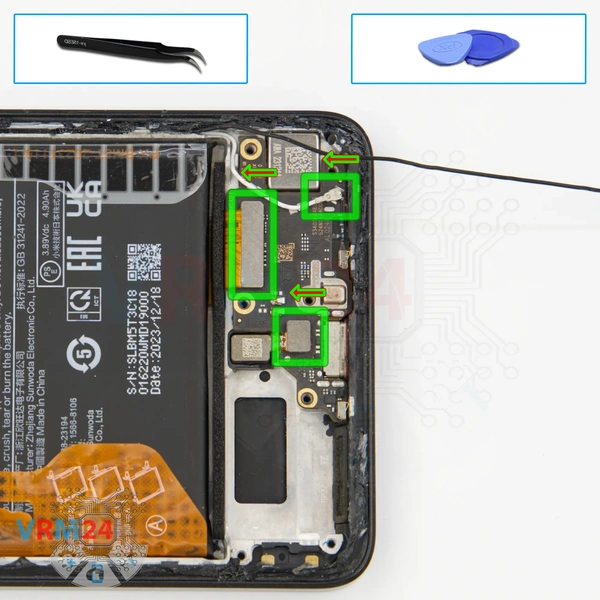

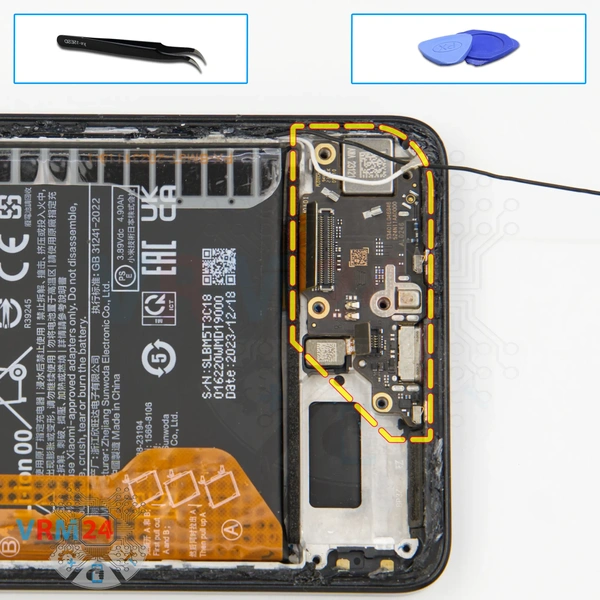

Затем мы переходим к отсоединению разъемов.

Отсоединяем разъем датчика отпечатка пальцев, разъем межплатного шлейфа, отсоединяем разъем второго коаксиального кабеля.

И мы можем вынуть суб-плату. Она слегка утоплена.

Смотрим, что нам ничего не мешает. Аккуратно вынимаем суб-плату.

На суб-плате у расположены микрофон под щитом, порт зарядки, коннектор карт с обратной стороны.

А в рамке дисплея остается датчик отпечатка пальцев и вибромотор.

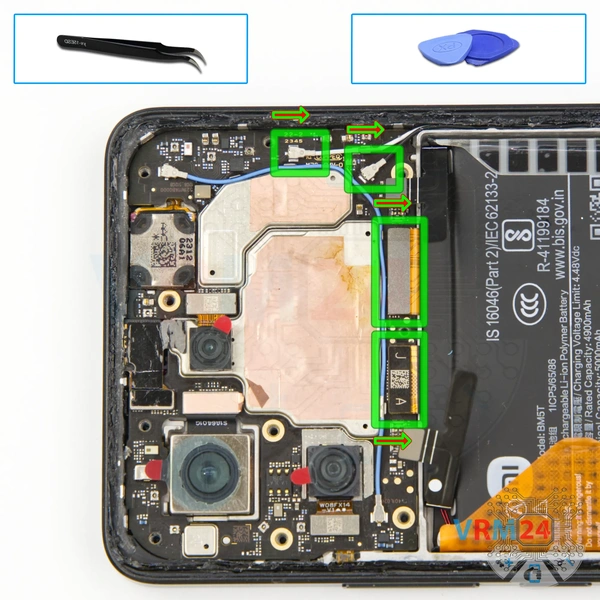

А мы переходим к материнской плате. Мы можем отсоединить разъем межплатного шлейфа, разъем шлейфа на дисплей.

Нам также нужно отсоединить разъемы коаксиальных кабелей и освободить сами кабели из фиксирующих их клипс на материнской плате.

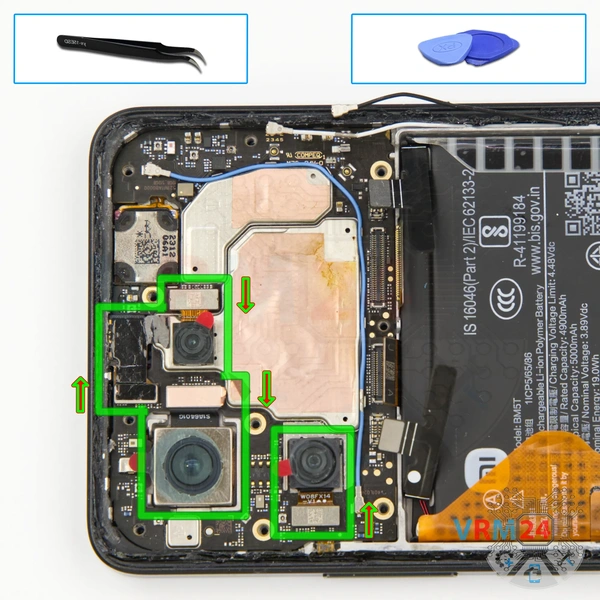

И мы можем отсоединить камеры.

Отсоединяем тыльные камеры. Камеры легко отсоединяются. Убираем их в сторону, чтобы они нам не мешали.

После этого мы можем отсоединить фронтальную камеру.

Линзу фронтальной камеры также лучше закрыть специальной пленкой, чтобы на нее не попала пыль или мусор. Убираем фронтальную камеру в сторону.

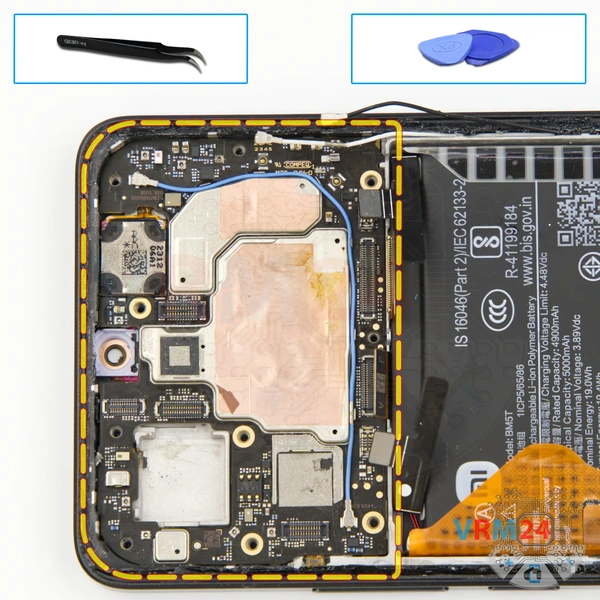

И после этого мы можем уже попробовать отсоединить материнскую плату, которая отсоединяется достаточно легко.

Но, кстати, материнская плата с обратной стороны может удерживаться термопастой.

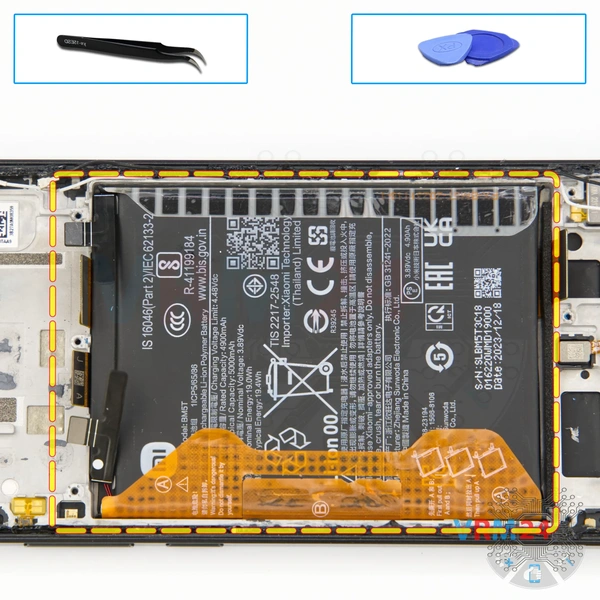

И в заключении мы переходим к отсоединению батареи.

Традиционно для Poco у нас два коричневых язычка, которые нужно отвернуть.

Затем прочитать описание. Ну и исходя из описания мы должны отвернуть язычок посередине, а язычки, которые расположены по краям нужно аккуратно потянуть вверх.

Итак мы тянем вверх, отсоединяем батарею.

Под батареей расположено защитное прозрачное покрытие, которое защищает межплатные шлейфы.

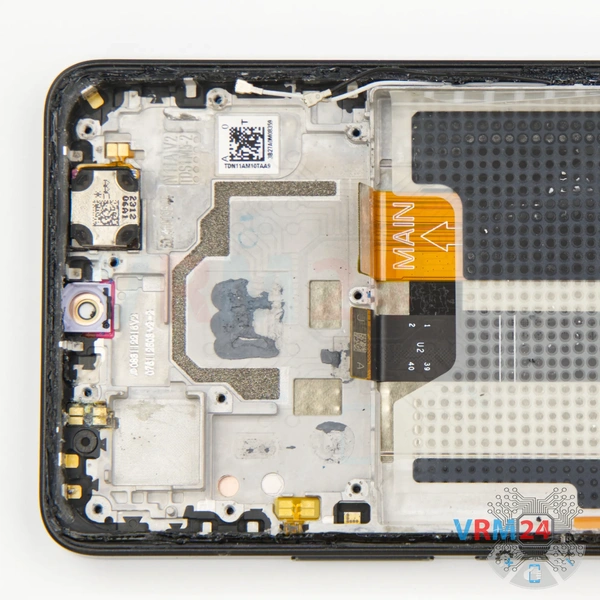

ℹ️️ В рамке дисплея остаются: разговорный динамик, датчик отпечатков пальцев, вибромотор, кабели и шлейфы.
