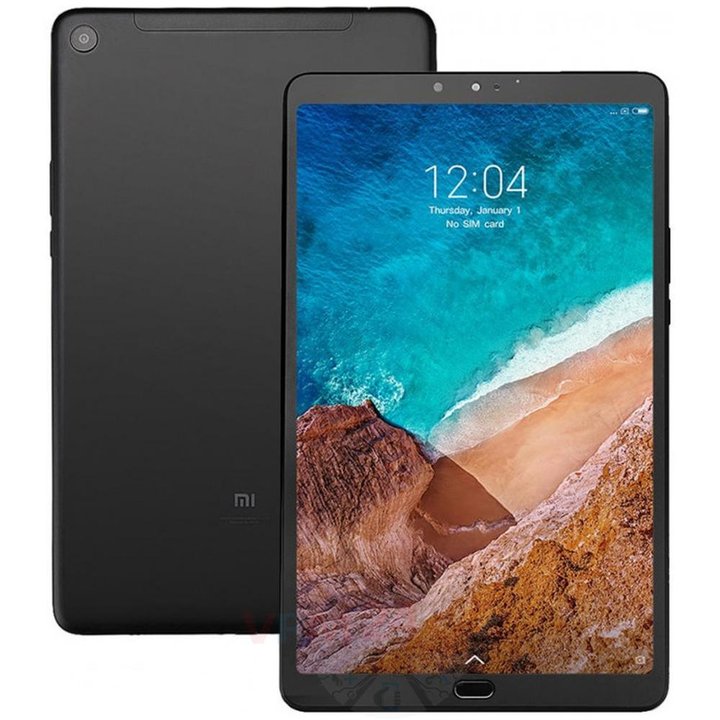

Разборка/Ремонт мобильного девайса Xiaomi Mi Pad 4 Plus (Ксиоми Ми Пад 4 Плюс) с описанием каждого шага и необходимого набора инструментов.

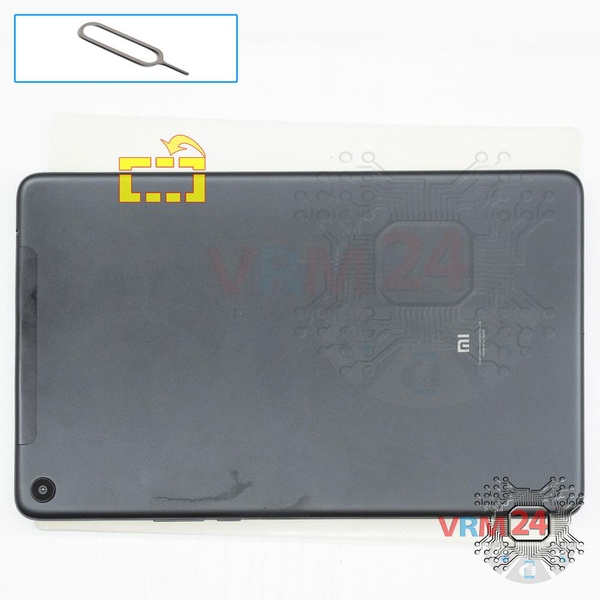

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

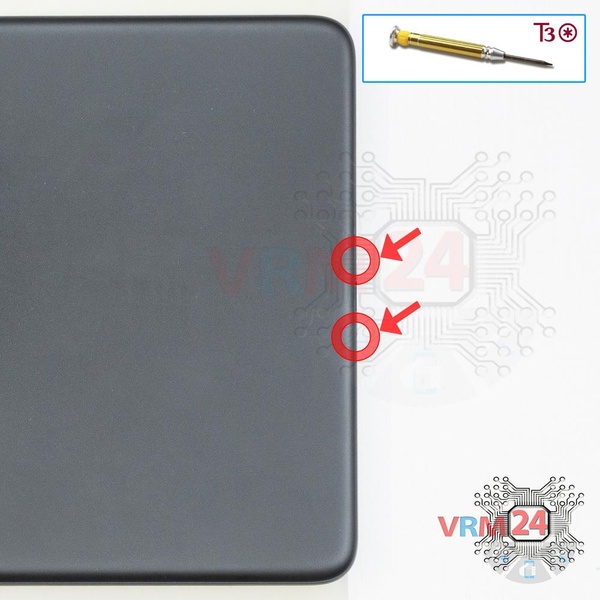

С помощью отвертки (Hex T3) отвинтите/выверните 2 винта на конце телефона.

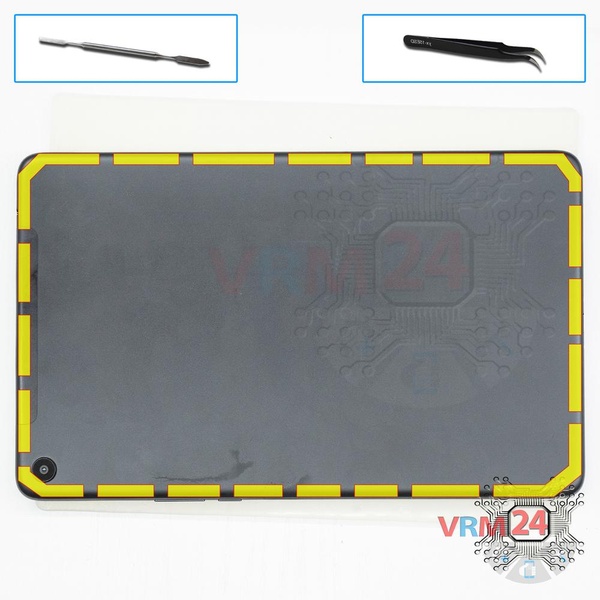

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

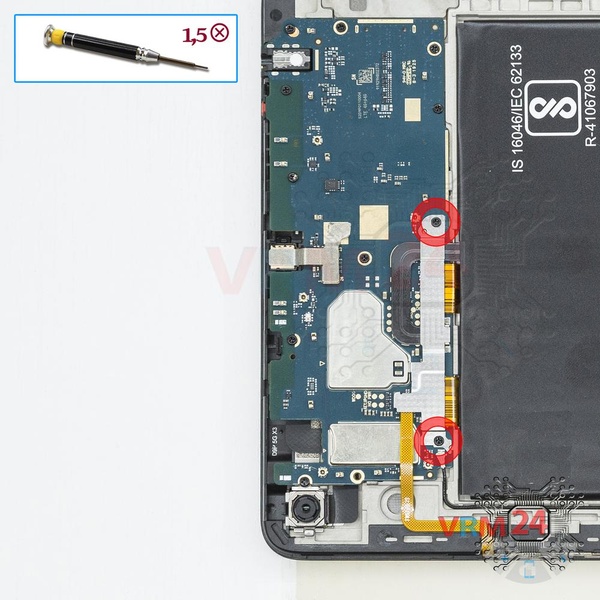

С помощью отвертки (Phillips 1,5 мм PH #000) открутите два винта и снимите фиксатор, удерживающий разъемы.

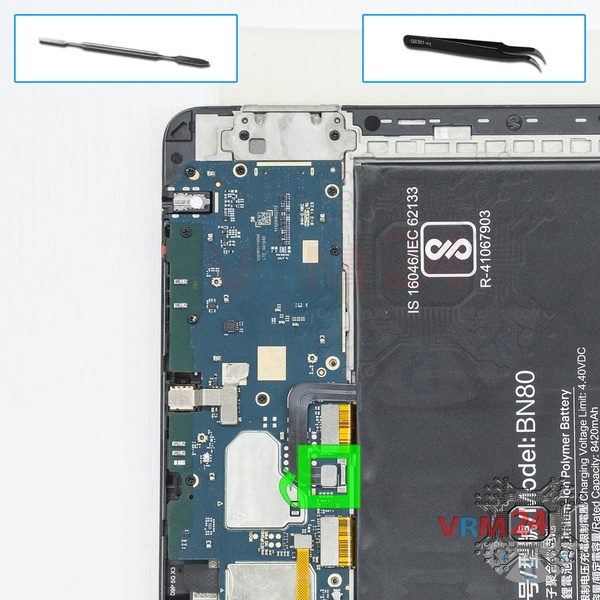

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi MiPad 4 Plus оснащена аккумулятором BN80 емкостью 8620 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

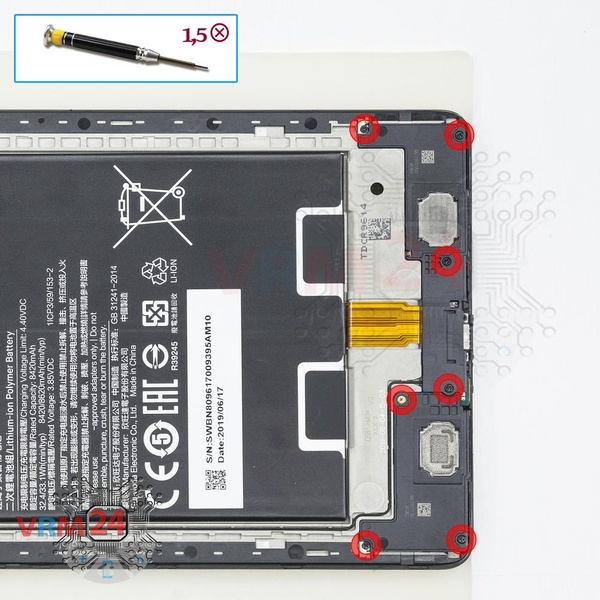

С помощью отвертки (Philips 1,5 мм PH #000) открутите семь винтов.

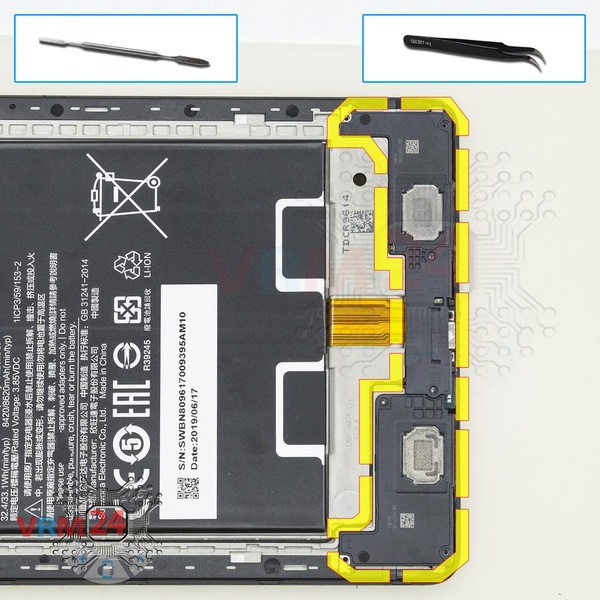

Подденьте за края и снимите два динамика.

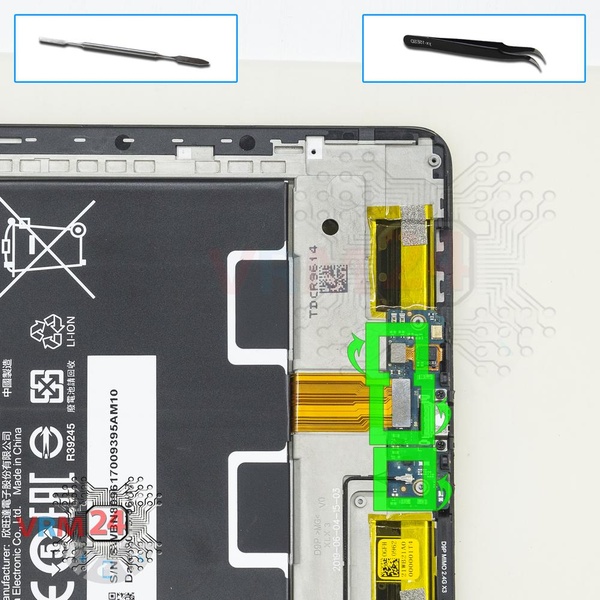

Отсоедините разъем шлейфа сенсорного экрана, разъем межплатного шлейфа, разъем коаксиального кабеля.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

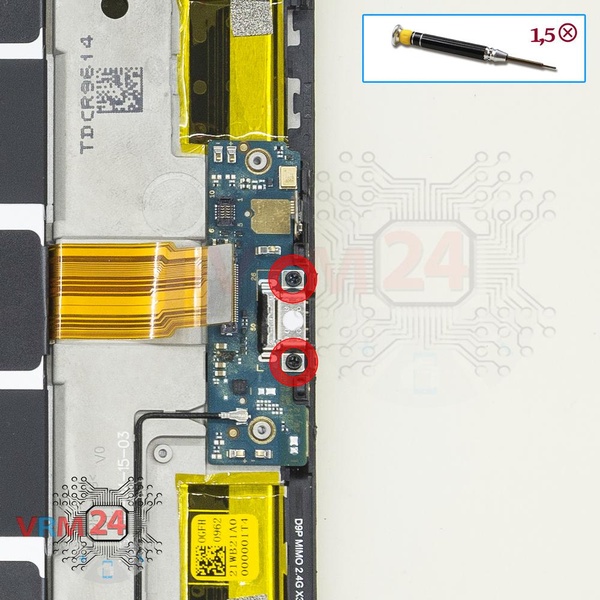

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта, крепящих субплату и порт зарядки.

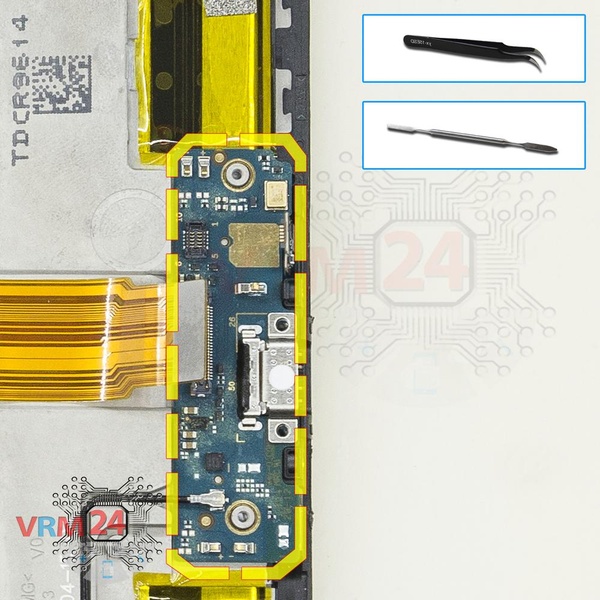

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамики и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

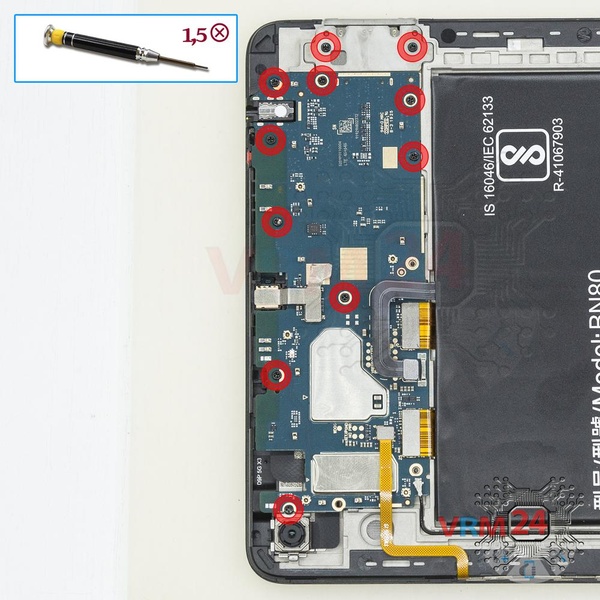

С помощью отвертки (Philips 1,5 мм PH #000) отвинтите двенадцать винтов.

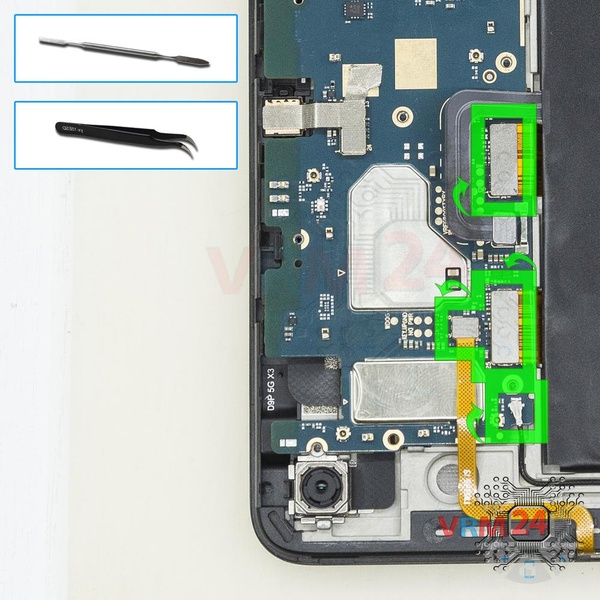

Подденьте разъемы шлейфа боковых кнопок, шлейфа дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

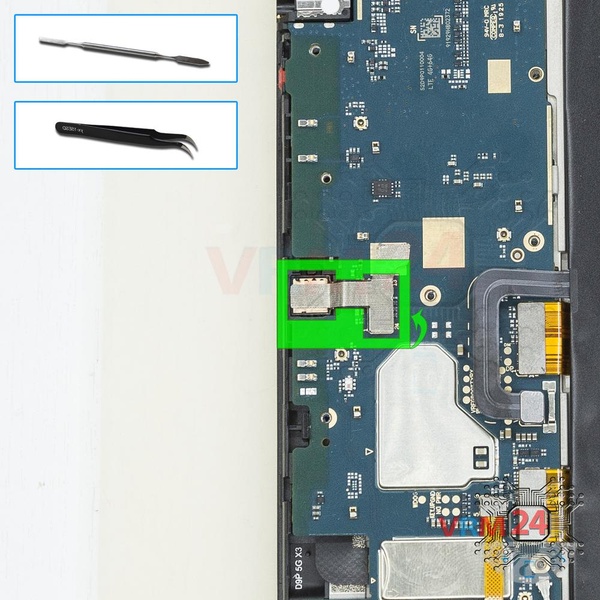

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.

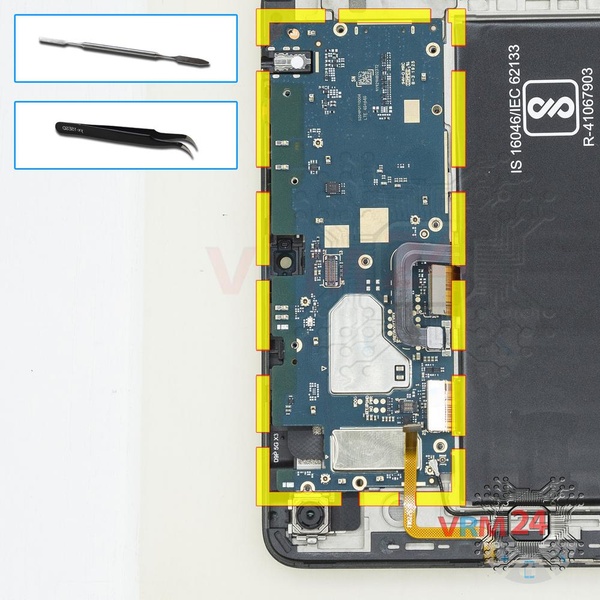

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

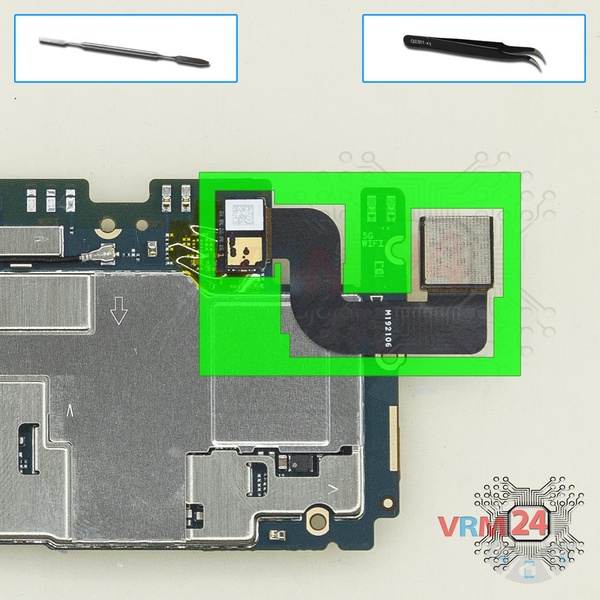

Отсоедините разъем на материнской плате и снимите основную камеру.

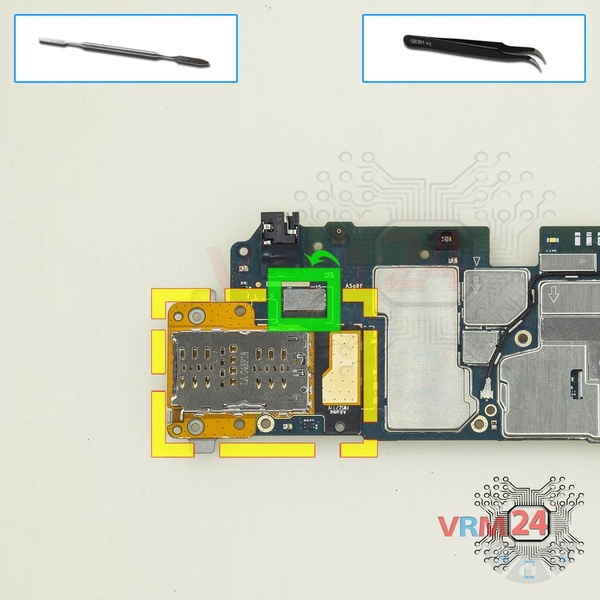

Подденьте разъем и снимите маленькую плату с коннекторами для Сим карт и карт памяти.
