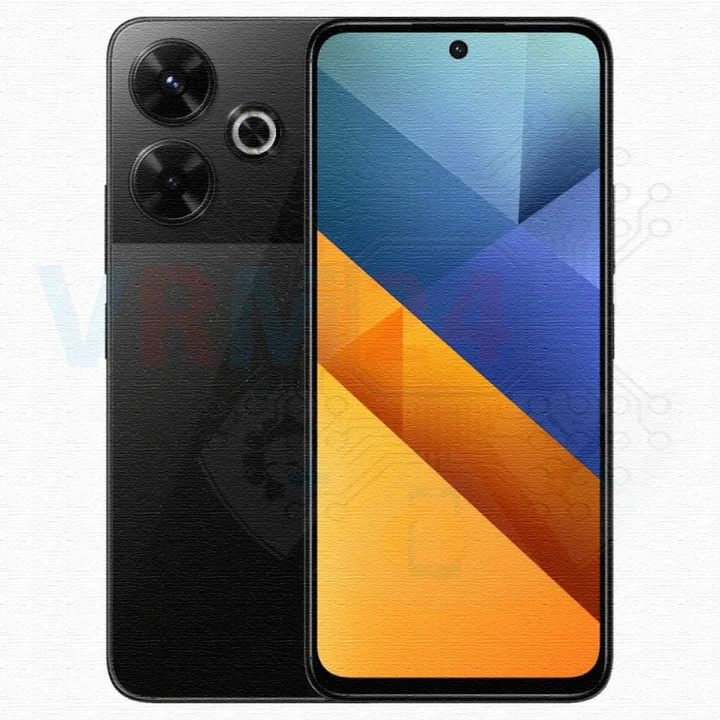

Разборка/Ремонт мобильного девайса Xiaomi POCO M6 (Ксиоми Поко М6) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

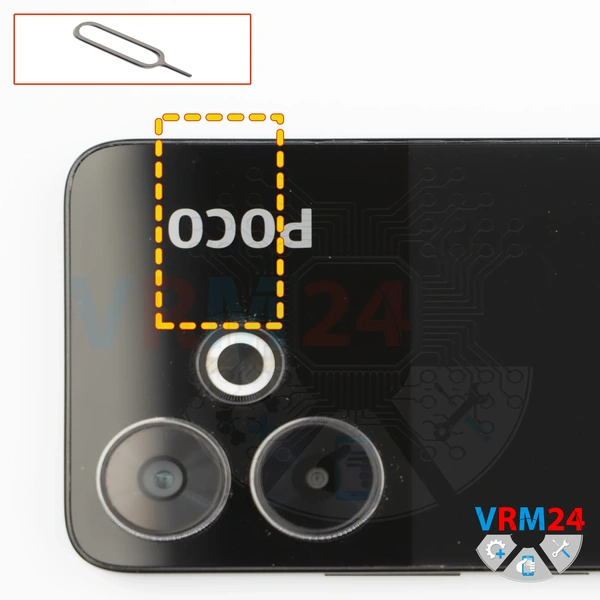

В первую очередь нам нужно вынуть лоток для карт.

Для этого мы используем специальный инструмент, вставляем его в отверстие и аккуратно выталкиваем лоток.

Если лоток плохо выходит, мы можем использовать дополнительно пинцет.

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов Цельсия. Для этого мы используем нагревательный коврик, но можно использовать и фен.

И по истечении 10 минут мы можем переходить к отсоединению задней крышки.

Для этого мы используем тонкую пластиковую пленку, аккуратно вставляем ее в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевую основу.

Обратите внимание, что крышка слегка утоплена, поэтому вставить пленку не всегда просто.

Итак, мы аккуратно проходим по краю, срезаем клей.

Обратите внимание, что всегда нужно быть аккуратным в районе боковых кнопок, поскольку там могут располагаться шлейфы.

Также нужно быть аккуратным в районе камер, чтобы случайно не задеть линзы, и не повредить их.

После этого нам лучше закрыть линзы камер, для этого мы используем специальную пленку.

Обратите внимание, что мы пленку наклеиваем не на сами линзы, а на ободок вокруг них.

После этого мы переходим к выкручиванию винтов. Для этого мы используем крестовую отвертку 1,5 мм или Philips #000.

Винты располагаем на специальной поверхности в определенном порядке, чтобы ничего не перепутать при обратной сборке, поскольку бывает, что винты плохо вкручиваются не в свои отверстия.

Затем переходим к откручиванию винтов в нижней части.

Для этого мы также используем крестовую отвёртку на 1,5 мм или отвёртку Philips #000.

Если винты застревают, мы можем дополнительно использовать пинцет.

Если винты плохо выкручиваются, мы можем использовать магнитайзер.

Итак, после выкручивания винтов нам нужно отсоединить среднюю крышку.

Для этого мы также вначале используем тонкую пластиковую пленку. Вставляем ее в зазор между средней крышкой и рамкой дисплея в районе отверстия лотка карт. Отсоединяем несколько клипс и затем мы можем уже использовать инструмент потолще.

Нужно быть очень аккуратным в районе отверстия лотка карт, поскольку там пластик очень тонкий, его очень легко повредить.

Также нужно быть очень аккуратным в районе боковых кнопок, поскольку там они физически расположены.

И также нужно быть очень аккуратным на углах, поскольку в этих местах крышка держится очень крепко, и мы можем при надавливании случайно повредить кромку дисплея.

Аккуратно приподнимаем крышку и переворачиваем её так, чтобы не повредить шлейф датчика отпечатков пальцев.

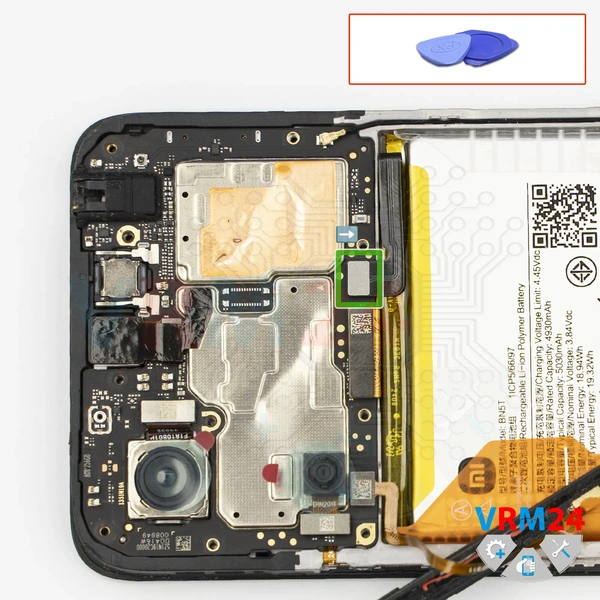

Затем, используя неметаллический инструмент, отсоединяем разъём аккумулятора.

ℹ️️ В модели Xiaomi Poco M6 2404APC5FG используется аккумулятор BN5T ёмкостью 5030 мАч.

После этого, снова используя неметаллический инструмент, отсоединяем разъем датчика отпечатков пальцев и убираем среднюю крышку.

В нижней части нам нужно отсоединить крышку с динамиком.

Аккуратно, в правильном месте подцепляем и вынимаем крышку с динамиком.

После этого нам нужно отсоединить разъемы.

Отсоединяем разъем межплатного шлейфа.

Отсоединяем разъем коаксиального кабеля.

Отклеиваем теплоотводящее покрытие вибромотора.

И теперь нам нужно отсоединить суб-плату, которая удерживается на клипсах.

Все так же в правильном месте нужно подцепить, чтобы ее отсоединить.

На суб-плате представлены порт зарядки, микрофон, и другие элементы с обратной стороны.

А в рамке дисплея остается вибромотор.

И после этого мы отсоединяем разъем шлейфа на дисплей, отсоединяем разъем коаксиального кабеля.

Нам нужно отсоединить камеры. Аккуратно отсоединяем тыльные камеры.

И переходим к отсоединению фронтальной камеры.

Медное теплоотводящее покрытие фронтальной камеры лучше сохранить. Его лучше аккуратно отклеить. Оно нам еще пригодится при обратной сборке.

Линзу камеры также лучше закрыть пленкой, чтобы на нее не попал мусор или пыль.

И мы можем отсоединить материнскую плату. Также аккуратно подцепляем приподнимаем и вынимаем.

С обратной стороны материнская плата может удерживаться термопастой.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

И в заключении мы переходим к отсоединению батареи.

Традиционно для Poco у нас два коричневых язычка которые нужно отвернуть.

И конечно нам нужно прочитать описание - что и в какой последовательности мы должны делать – за день работы с множеством различных телефонов мы можем просто перепутать последовательность - что за что тянуть что за что отворачивать.

Итак язычки, которые по краям отворачиваем чтобы тянуть, а язычок, который посередине нужно максимально отвернуть в сторону, чтобы он не мешал.

И мы пробуем тянуть за крайний язычок вверх, чтобы отсоединить батарею.

Под батареей находится прозрачное клейкое защитное покрытие, которое защищает межплатные шлейфы.

ℹ️️ В рамке дисплея остаются: динамик, вибромотор и кабели и шлейфы.
