Разборка/Ремонт мобильного девайса Xiaomi Redmi 10A (Ксиоми РедМи 10а) с описанием каждого шага и необходимого набора инструментов.

⚠️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.

⚠️ Обратите внимание на шлейф датчика отпечатков пальцев, расположенный внутри.

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта и снимите фиксатор, удерживающий разъем датчика отпечатков пальцев.

Отключаем разъем датчика отпечатков пальцев и отсоединяем заднюю крышку.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 9 винтов.

Подденьте край и снимите крышку. Крышка защищает печатную плату (PCB). Старайтесь приподнять крышку за края и ничего не просовывать между ними, чтобы случайно не задеть или не закоротить что-либо на печатной плате.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️ В модели Xiaomi Redmi 10A 220233L2C установлен аккумулятор BN56 емкостью 5000 мАч.

⚠️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

С помощью отвертки (Philips 1,5 мм PH000) открутите 8 винтов.

Поддеваем за край и отсоединяем полифонический динамик.

С помощью отвертки (Philips 1,5 мм PH000) откручиваем один винт фиксирующий субплату.

Отсоедините разъемы коаксиального кабеля, межплатного подэкранного шлейфа на субплате.

⚠️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Подденьте разъем и снимите фронтальную (селфи) камеру.

Камера приклеена специальным скотчем к материнской плате, будьте осторожны.

Лента скотча служит частью системы пассивного охлаждения, постарайтесь сохранить ее для обратной сборки.

Подденьте разъемы шлейфа дисплейного модуля, коаксиального кабеля.

⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

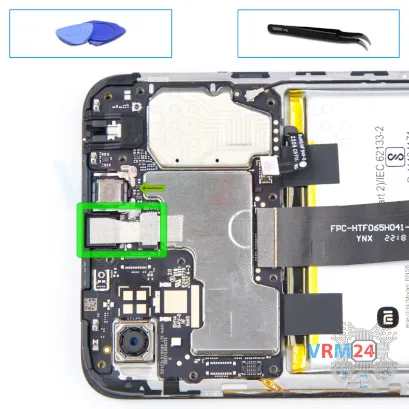

Подденьте разъем и отсоедините тыльную камеру.

ℹ️ В рамке дисплея остались: разговорный динамик, аккумулятор, коаксиальный кабель и вибромотор.
